PHƯƠNG PHÁP THIẾT KẾ HỆ THỐNG CHIẾU SÁNG TRONG NHÀ:
Hướng dẫn đầy đủ từ tiêu chuẩn, tính toán đến DIALux
Giới thiệu
Trong thiết kế công trình hiện đại, hệ thống chiếu sáng trong nhà không chỉ đóng vai trò “chiếu sáng” đơn thuần mà còn ảnh hưởng trực tiếp đến trải nghiệm không gian, hiệu suất làm việc và mức tiêu thụ năng lượng.
Một hệ thống chiếu sáng được thiết kế tốt sẽ mang lại rất nhiều lợi ích:
- Không gian đủ sáng, dễ chịu
- Giảm mỏi mắt khi làm việc lâu
- Tăng năng suất lao động
- Tiết kiệm điện năng đáng kể
- Tăng tính thẩm mỹ kiến trúc
Tuy nhiên, để đạt được điều đó, việc thiết kế phải dựa trên tiêu chuẩn kỹ thuật rõ ràng, kết hợp với tính toán chính xác và sử dụng các công cụ chuyên dụng như DIALux.
Tổng Quan Về Hệ Thống Chiếu Sáng Trong Nhà
Hệ thống chiếu sáng trong nhà là một trong những hạng mục quan trọng của thiết kế điện, ảnh hưởng trực tiếp đến khả năng quan sát, hiệu quả làm việc, sự thoải mái của người sử dụng cũng như giá trị thẩm mỹ của công trình. Một giải pháp chiếu sáng được thiết kế hợp lý không chỉ đáp ứng yêu cầu về độ sáng mà còn giúp tiết kiệm năng lượng, nâng cao chất lượng không gian sống và tạo nên những điểm nhấn kiến trúc nổi bật.
Trong các công trình hiện đại như nhà ở, văn phòng, khách sạn, trung tâm thương mại hay nhà máy, việc thiết kế chiếu sáng thường được thực hiện đồng thời với thiết kế nội thất và kiến trúc nhằm đảm bảo sự hài hòa giữa công năng sử dụng và yếu tố thẩm mỹ.
Các Loại Chiếu Sáng Cơ Bản
Trong thực tế, một không gian thường không chỉ sử dụng một nguồn sáng duy nhất mà là sự kết hợp của nhiều lớp ánh sáng khác nhau. Việc phối hợp hợp lý các lớp chiếu sáng giúp không gian trở nên sinh động, tiện nghi và đáp ứng được nhiều nhu cầu sử dụng khác nhau.
Chiếu Sáng Tổng Thể (General Lighting)
Chiếu sáng tổng thể là nguồn sáng chính của căn phòng, có nhiệm vụ cung cấp độ sáng đồng đều cho toàn bộ không gian nhằm phục vụ các hoạt động sinh hoạt, di chuyển và làm việc thông thường. Loại chiếu sáng này thường được tạo ra bởi đèn LED âm trần, đèn panel, đèn tuýp LED hoặc đèn gắn nổi trên trần nhà.
Một hệ thống chiếu sáng tổng thể được thiết kế tốt sẽ hạn chế các vùng tối, giảm hiện tượng chói lóa và đảm bảo độ rọi đáp ứng tiêu chuẩn sử dụng của từng khu vực.
Chiếu Sáng Nhiệm Vụ (Task Lighting)
Chiếu sáng nhiệm vụ được bố trí tại những vị trí cần thực hiện các công việc đòi hỏi khả năng quan sát cao như bàn làm việc, bàn học, khu vực đọc sách, quầy lễ tân, bàn trang điểm hoặc khu vực chế biến thực phẩm trong nhà bếp.
Mục đích của lớp ánh sáng này là tăng cường độ sáng cục bộ, giảm mỏi mắt và nâng cao hiệu suất làm việc. Các thiết bị thường được sử dụng bao gồm đèn bàn, đèn đọc sách, đèn LED dưới tủ bếp hoặc đèn chiếu tập trung.
Chiếu Sáng Trang Trí (Decorative Lighting)
Chiếu sáng trang trí tập trung vào việc tạo điểm nhấn thẩm mỹ và nâng cao giá trị kiến trúc nội thất. Những loại đèn thường được sử dụng gồm đèn chùm, đèn thả trần, đèn tường nghệ thuật, đèn hắt trần hoặc đèn LED dây trang trí.
Ngoài chức năng cung cấp ánh sáng, các thiết bị này còn đóng vai trò như một phần của thiết kế nội thất, góp phần tạo nên phong cách và dấu ấn riêng cho không gian.
Chiếu Sáng Nhấn (Accent Lighting)
Chiếu sáng nhấn được sử dụng để làm nổi bật một đối tượng hoặc khu vực cụ thể như tranh nghệ thuật, tượng trang trí, tủ trưng bày sản phẩm, mảng tường kiến trúc hoặc các chi tiết nội thất đặc biệt.
Loại chiếu sáng này thường sử dụng đèn spotlight, đèn rọi ray hoặc đèn LED công suất nhỏ có góc chiếu hẹp nhằm tập trung ánh sáng vào đối tượng cần nhấn mạnh, từ đó tạo chiều sâu và tăng hiệu ứng thị giác cho không gian.
👉 Một thiết kế chiếu sáng chuyên nghiệp luôn là sự kết hợp hài hòa giữa chiếu sáng tổng thể, chiếu sáng nhiệm vụ, chiếu sáng trang trí và chiếu sáng nhấn, giúp không gian vừa đáp ứng công năng sử dụng vừa đạt hiệu quả thẩm mỹ tối ưu.
Tiêu Chuẩn Thiết Kế Chiếu Sáng Trong Nhà
Để đảm bảo chất lượng chiếu sáng, tiết kiệm năng lượng và đáp ứng yêu cầu sử dụng của từng loại công trình, việc thiết kế hệ thống chiếu sáng cần tuân thủ các tiêu chuẩn kỹ thuật hiện hành.
Tiêu Chuẩn Việt Nam Áp Dụng Trong Thiết Kế Chiếu Sáng

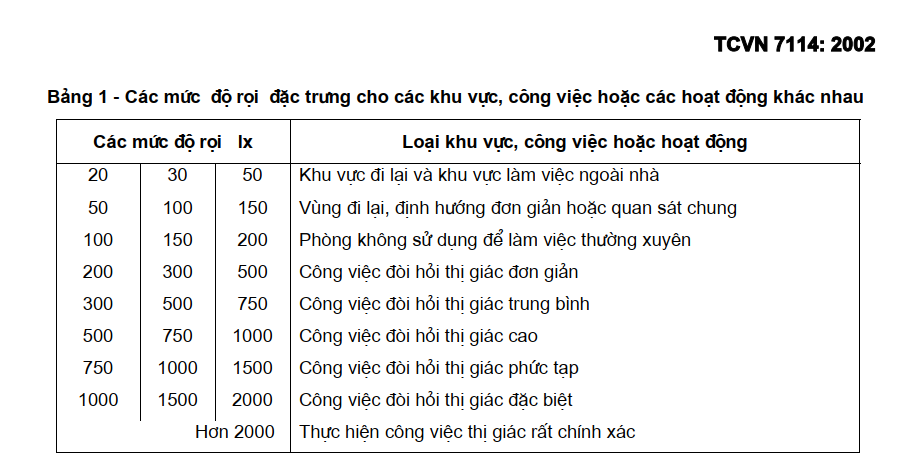

Tiêu chuẩn được áp dụng phổ biến nhất hiện nay là TCVN 7114-1:2008 – Ecgônômi học (Ergonomics) – Chiếu sáng nơi làm việc trong nhà. Tiêu chuẩn này quy định các yêu cầu về độ rọi, độ đồng đều ánh sáng, chỉ số hoàn màu, giới hạn chói lóa và nhiều thông số kỹ thuật khác nhằm tạo môi trường làm việc an toàn, hiệu quả và thoải mái cho người sử dụng.
Một số mức độ rọi (Illuminance) được áp dụng phổ biến gồm:
- Văn phòng làm việc: từ 300 – 500 lux, phù hợp cho các công việc hành chính, xử lý hồ sơ và làm việc với máy tính.
- Phòng họp: khoảng 300 lux, đảm bảo khả năng quan sát và trao đổi thông tin hiệu quả.
- Hành lang, lối đi: từ 100 – 150 lux, đáp ứng nhu cầu di chuyển an toàn và tiết kiệm năng lượng.
- Khu vực nhà ở như phòng khách, phòng ngủ và phòng sinh hoạt chung: từ 150 – 300 lux, tạo cảm giác dễ chịu và phù hợp với các hoạt động thường ngày.
Ngoài TCVN 7114-1:2008, trong các dự án quốc tế hoặc công trình có yêu cầu kỹ thuật cao, đơn vị thiết kế còn có thể tham khảo thêm các tiêu chuẩn quốc tế như CIBSE (Anh), EN 12464 (Châu Âu), IES Lighting Handbook (Hoa Kỳ) hoặc ASHRAE để tối ưu chất lượng chiếu sáng và hiệu quả sử dụng năng lượng.
👉 Việc tuân thủ các tiêu chuẩn chiếu sáng là yêu cầu bắt buộc trong quá trình thiết kế, thi công và nghiệm thu hệ thống điện chiếu sáng, đồng thời là cơ sở để đánh giá chất lượng công trình trước khi đưa vào vận hành và khai thác.
TẢI TIÊU CHUẨN TCVN-7114
Tiêu chuẩn quốc tế (tham khảo)
Trong các dự án lớn hoặc công trình nước ngoài, kỹ sư thường tham khảo thêm:
- Illuminating Engineering Society (IES)
- International Organization for Standardization (ISO 8995-1)
- European Committee for Standardization (EN 12464-1)
Các tiêu chuẩn này cung cấp dữ liệu chi tiết hơn về từng loại không gian.
Các thông số kỹ thuật quan trọng
Độ rọi (Lux)
Đây là thông số quan trọng nhất, thể hiện lượng ánh sáng trên bề mặt.
Chỉ số hoàn màu (CRI)
- CRI ≥ 80: tiêu chuẩn cơ bản
- CRI ≥ 90: dùng cho showroom, mỹ thuật
Nhiệt độ màu (CCT)
- 3000K: ấm, thư giãn
- 4000K: trung tính
- 6500K: sáng trắng
Độ chói (UGR)
- Văn phòng yêu cầu UGR < 19 để tránh chói mắt
Phương Pháp Thiết Kế Hệ Thống Chiếu Sáng Trong Nhà
Thiết kế hệ thống chiếu sáng không đơn thuần là lựa chọn số lượng đèn cần lắp đặt mà còn bao gồm việc tính toán độ rọi, phân bố ánh sáng, lựa chọn chủng loại thiết bị và bố trí đèn sao cho đáp ứng yêu cầu sử dụng, đảm bảo tính thẩm mỹ và tối ưu hiệu quả năng lượng. Hiện nay, các kỹ sư chiếu sáng thường áp dụng nhiều phương pháp tính toán khác nhau tùy theo quy mô và mức độ phức tạp của công trình.
Phương Pháp Quang Thông (Lumen Method) – Phổ Biến Nhất
Phương pháp quang thông là phương pháp được sử dụng rộng rãi nhất trong thiết kế chiếu sáng cho nhà ở, văn phòng, trường học, bệnh viện và các công trình dân dụng. Phương pháp này cho phép xác định nhanh tổng quang thông cần thiết để đạt được độ rọi yêu cầu trong một không gian cụ thể.
Công thức tính: E = (Φ × UF × MF) / A
Trong đó:
- E (Illuminance): Độ rọi yêu cầu trên bề mặt làm việc, đơn vị lux (lx).
- Φ (Phi): Tổng quang thông của toàn bộ hệ thống đèn, đơn vị lumen (lm).
- UF (Utilization Factor): Hệ số sử dụng ánh sáng.
- MF (Maintenance Factor): Hệ số bảo trì.
- A: Diện tích khu vực cần chiếu sáng (m²).
Ý Nghĩa Thực Tế Của Các Hệ Số
Hệ Số Sử Dụng UF (Utilization Factor)
UF thể hiện tỷ lệ ánh sáng phát ra từ đèn thực sự đến được bề mặt làm việc. Giá trị này phụ thuộc vào nhiều yếu tố như:
- Màu sắc và hệ số phản xạ của trần, tường và sàn nhà.
- Chiều cao lắp đặt đèn.
- Loại đèn và bộ phản quang.
- Cách bố trí đèn trong không gian.
- Hình dạng và kích thước phòng.
Những không gian có trần và tường màu sáng thường cho hệ số UF cao hơn do khả năng phản xạ ánh sáng tốt hơn.
Hệ Số Bảo Trì MF (Maintenance Factor)
MF được sử dụng để tính đến sự suy giảm hiệu suất chiếu sáng trong quá trình vận hành. Sau một thời gian sử dụng, quang thông của đèn sẽ giảm dần do:
- Bụi bẩn bám trên bề mặt đèn.
- Sự lão hóa của chip LED hoặc nguồn sáng.
- Suy giảm hiệu suất của bộ nguồn.
- Điều kiện môi trường vận hành.
Trong thực tế thiết kế:
- UF thường nằm trong khoảng 0,5 – 0,7.
- MF thường nằm trong khoảng 0,7 – 0,8.
Các giá trị này được lựa chọn dựa trên điều kiện vận hành thực tế và yêu cầu bảo trì của từng công trình.
Ví Dụ Tính Toán Chi Tiết
Giả sử cần thiết kế hệ thống chiếu sáng cho một văn phòng có:
- Diện tích phòng: 50 m².
- Độ rọi yêu cầu: 500 lux.
- Hệ số sử dụng UF = 0,6.
- Hệ số bảo trì MF = 0,8.
Tổng quang thông yêu cầu được tính như sau: E = (Φ × UF × MF) / A= 500 × 50 / (0.6 × 0.8)≈ 52.000 lumen
Như vậy hệ thống cần cung cấp khoảng 52.000 lumen để đảm bảo độ rọi thiết kế.
Nếu sử dụng đèn LED panel có quang thông 4.000 lumen/đèn:vN=52000/4000≈13 đèn
Kết quả cần bố trí khoảng 13 bộ đèn LED để đáp ứng yêu cầu chiếu sáng của không gian.
Phương Pháp Điểm (Point-by-Point Method)
Bên cạnh phương pháp quang thông, phương pháp điểm được sử dụng khi cần đánh giá chính xác độ rọi tại từng vị trí cụ thể trong không gian.
Phương pháp này thường áp dụng cho:
- Showroom trưng bày sản phẩm.
- Bảo tàng và phòng triển lãm.
- Nhà xưởng sản xuất yêu cầu độ chính xác cao.
- Sân thể thao trong nhà.
- Khu vực chiếu sáng kiến trúc và chiếu sáng nhấn.
Ưu điểm của phương pháp điểm là cho kết quả rất chính xác về phân bố ánh sáng, độ đồng đều và hiện tượng chói lóa. Tuy nhiên việc tính toán thủ công khá phức tạp nên hiện nay hầu hết được thực hiện bằng các phần mềm mô phỏng chuyên dụng như: DIALux EVO, Relux, AGi32, Visual Lighting.
Các phần mềm này cho phép mô phỏng không gian 3D, đánh giá độ rọi, độ chói và tối ưu vị trí lắp đặt đèn trước khi thi công thực tế.
Lựa Chọn Thiết Bị Chiếu Sáng
Các Loại Đèn Phổ Biến Hiện Nay
Đèn LED
Đèn LED là lựa chọn phổ biến nhất hiện nay nhờ hiệu suất phát sáng cao và khả năng tiết kiệm năng lượng vượt trội.
Ưu điểm:
- Tiêu thụ điện thấp.
- Tuổi thọ từ 30.000 đến 50.000 giờ.
- Khởi động tức thì.
- Ít phát nhiệt.
- Chi phí bảo trì thấp.
Đèn Downlight LED
Đèn downlight thường được lắp âm trần thạch cao trong nhà ở, khách sạn và văn phòng.
Ưu điểm:
- Thiết kế gọn gàng.
- Tính thẩm mỹ cao.
- Ánh sáng tập trung.
- Phù hợp với nhiều phong cách nội thất.
Đèn Panel LED
Đèn panel được sử dụng phổ biến trong văn phòng, trường học, bệnh viện và trung tâm thương mại.
Đặc điểm:
- Ánh sáng đồng đều.
- Độ chói thấp.
- Hiệu suất cao.
- Tiết kiệm điện năng.
Đèn Tuýp LED
Đèn tuýp LED thường được sử dụng tại:
- Nhà xưởng sản xuất.
- Kho hàng.
- Trường học.
- Khu vực kỹ thuật.
Loại đèn này có khả năng chiếu sáng diện rộng với chi phí đầu tư hợp lý.
Các Thông Số Quan Trọng Khi Chọn Đèn
Khi lựa chọn thiết bị chiếu sáng, kỹ sư thiết kế cần xem xét đồng thời nhiều thông số kỹ thuật thay vì chỉ dựa vào công suất tiêu thụ điện.
Các thông số quan trọng bao gồm:
- Công suất (W): điện năng tiêu thụ của đèn.
- Quang thông (Lumen): lượng ánh sáng phát ra.
- Hiệu suất phát sáng (lm/W): khả năng chuyển đổi điện năng thành ánh sáng.
- CRI (Color Rendering Index): chỉ số hoàn màu.
- CCT (Correlated Color Temperature): nhiệt độ màu.
- Góc chiếu: phạm vi phân bố ánh sáng.
- UGR: chỉ số chống chói.
- IP: cấp bảo vệ chống bụi và chống nước.
Thương Hiệu Đèn Uy Tín
Trên thị trường hiện nay, một số thương hiệu được sử dụng phổ biến trong các dự án dân dụng và công nghiệp gồm: Philips ,Panasonic, Rạng Đông, Paragon…
👉 Đối với các dự án chuyên nghiệp, nên ưu tiên lựa chọn sản phẩm có cung cấp file IES hoặc LDT để phục vụ mô phỏng chiếu sáng chính xác trên phần mềm DIALux hoặc Relux.
Nguyên Tắc Bố Trí Đèn
Việc tính toán đúng số lượng đèn chưa đủ để đảm bảo chất lượng chiếu sáng. Bố trí đèn hợp lý cũng là yếu tố quyết định đến độ đồng đều và cảm giác thị giác của người sử dụng.
Một số nguyên tắc quan trọng gồm:
- Bố trí đèn theo dạng lưới đều trên mặt bằng.
- Hạn chế xuất hiện các vùng tối hoặc vùng quá sáng.
- Không lắp đặt đèn gây chói trực tiếp vào mắt người sử dụng.
- Đảm bảo khoảng cách giữa các đèn hợp lý.
- Kết hợp nhiều lớp ánh sáng trong cùng một không gian.
- Tận dụng ánh sáng tự nhiên khi có thể.
- Đảm bảo khả năng bảo trì và thay thế thiết bị sau này.
Đo Đạc Và Nghiệm Thu Hệ Thống Chiếu Sáng
Sau khi hoàn thành lắp đặt, hệ thống chiếu sáng cần được kiểm tra và nghiệm thu nhằm xác nhận các thông số thực tế phù hợp với hồ sơ thiết kế.
Thiết Bị Sử Dụng
Thiết bị phổ biến nhất là:
- Lux Meter (máy đo độ rọi).
- Máy đo chất lượng điện năng.
- Thiết bị đo chỉ số nhấp nháy ánh sáng (nếu cần).
Quy Trình Đo Thực Tế
Quá trình đo độ rọi thường được thực hiện theo các bước:
- Tắt hoàn toàn nguồn ánh sáng tự nhiên ảnh hưởng đến kết quả đo.
- Khởi động hệ thống chiếu sáng và chờ ổn định.
- Xác định mặt phẳng làm việc tiêu chuẩn, thường ở cao độ khoảng 0,75 m so với sàn.
- Thiết lập lưới điểm đo theo tiêu chuẩn.
- Tiến hành đo tại từng vị trí.
- Ghi nhận kết quả và tính giá trị trung bình.
Tiêu Chí Nghiệm Thu
Hệ thống được xem là đạt yêu cầu khi:
- Độ rọi thực tế đáp ứng yêu cầu thiết kế.
- Độ đồng đều ánh sáng đạt tiêu chuẩn.
- Không xuất hiện hiện tượng chói lóa gây khó chịu.
- Màu sắc ánh sáng phù hợp mục đích sử dụng.
- Hệ thống hoạt động ổn định và an toàn.
Sai Số Cho Phép
Trong thực tế, độ rọi đo được thường cho phép sai lệch trong khoảng:
- ±10% so với giá trị thiết kế.
👉 Nếu kết quả đo vượt quá giới hạn cho phép, đơn vị thi công cần rà soát lại vị trí lắp đặt, số lượng đèn, góc chiếu hoặc công suất nguồn sáng để điều chỉnh trước khi nghiệm thu và bàn giao công trình.

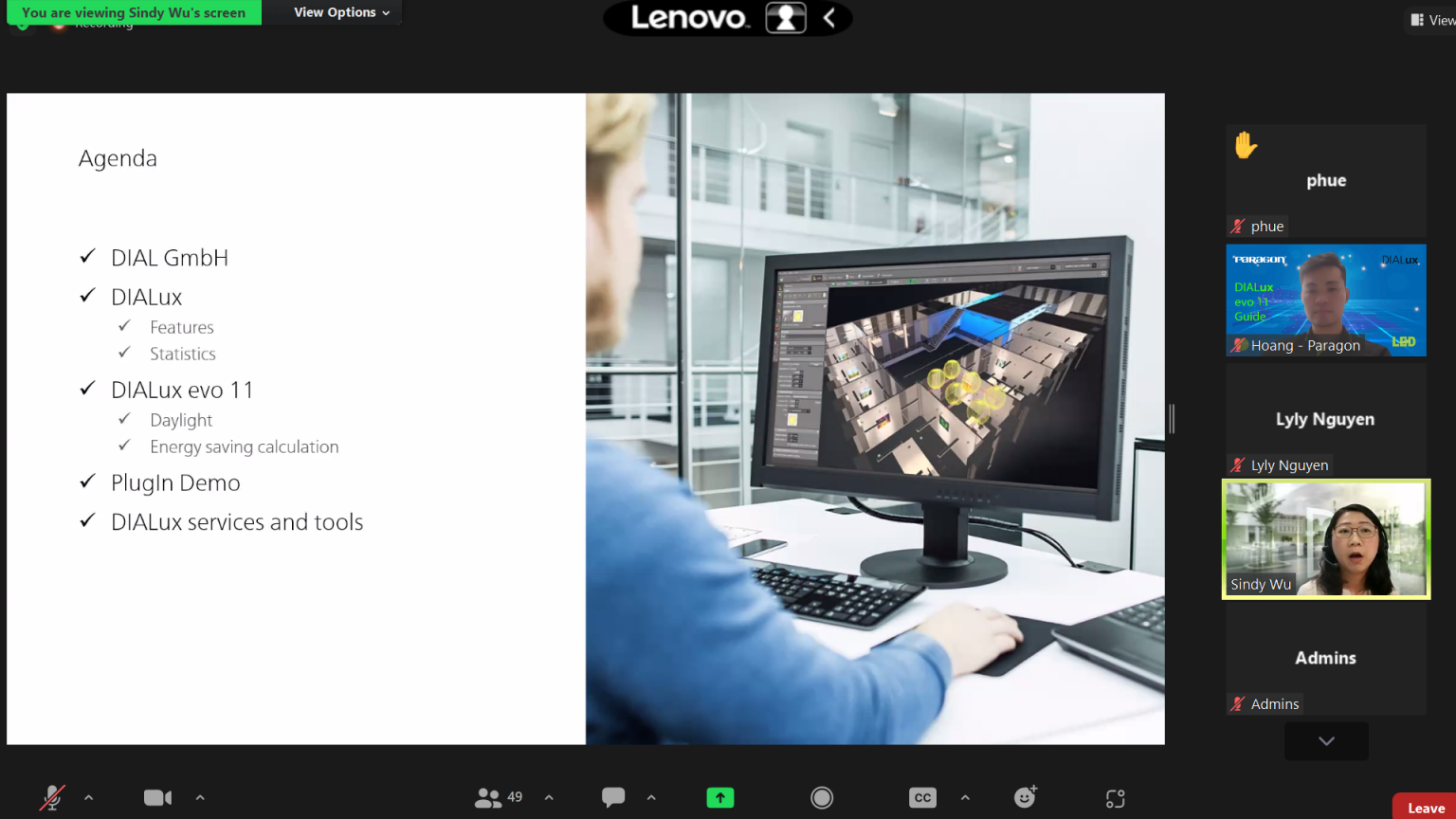

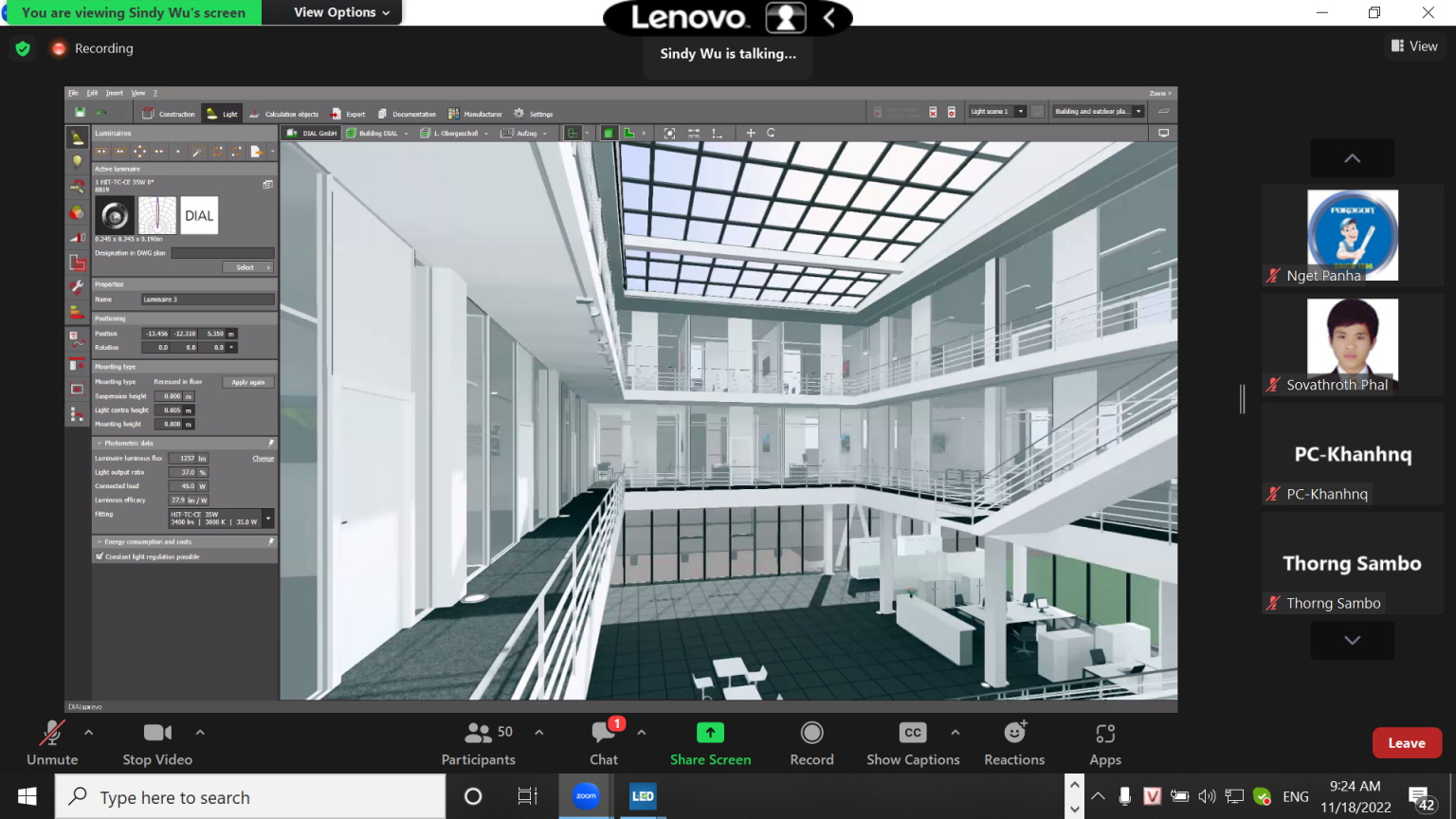

Hướng dẫn sử dụng DIALux (chi tiết cho người mới):
LINK TẢI PHẦN MỀM DIALUX
LINK TẢI HƯỚNG DẪN SỬ DỤNG TIẾNG VIỆT
DIALux là gì?
DIALux là phần mềm miễn phí dùng để:
- Tính toán chiếu sáng
- Mô phỏng 3D
- Xuất báo cáo kỹ thuật
Các bước sử dụng cơ bản:
Bước 1: Tạo dự án
Chọn loại công trình (indoor).
Bước 2: Nhập kích thước phòng
- Chiều dài
- Chiều rộng
- Chiều cao
Bước 3: Thiết lập vật liệu
- Trần: 70% phản xạ
- Tường: 50%
- Sàn: 20%
👉 Đây là yếu tố ảnh hưởng trực tiếp đến kết quả tính toán.
Bước 4: Chọn đèn
- Import file IES
- Chọn hãng đèn
-
Bước 5: Bố trí đèn
- Bố trí dạng lưới
- Điều chỉnh khoảng cách
Bước 6: Tính toán
Nhấn “Calculate” để phần mềm xử lý.
Kết quả nhận được
- Lux trung bình
- UGR
- Biểu đồ phân bố ánh sáng
- Báo cáo PDF
Lưu ý quan trọng khi dùng DIALux
- Luôn dùng file IES chính xác
- Không đặt hệ số phản xạ sai
- Không “ép lux” quá cao gây lãng phí
Kinh nghiệm thiết kế thực tế
Những lỗi phổ biến
- Thiết kế theo cảm tính
- Ánh sáng không đồng đều
- Chọn sai nhiệt độ màu
- Bố trí đèn gây chói
Cách tối ưu hiệu quả
- Dùng đèn LED hiệu suất cao
- Kết hợp ánh sáng tự nhiên
- Dùng cảm biến và dimmer
- Tối ưu khoảng cách đèn
Xu hướng chiếu sáng hiện đại
Smart Lighting
Điều khiển qua điện thoại, tự động hóa.
Human Centric Lighting
Ánh sáng thay đổi theo nhịp sinh học.
IoT trong chiếu sáng
Kết nối hệ thống BMS.
Tiết kiệm năng lượng
Đạt tiêu chuẩn công trình xanh.
Kết luận
Thiết kế hệ thống chiếu sáng trong nhà là một công việc đòi hỏi sự kết hợp giữa kỹ thuật, tiêu chuẩn và kinh nghiệm thực tế.
Nếu bạn áp dụng đúng:
- Tiêu chuẩn TCVN
- Phương pháp tính toán
- Lựa chọn thiết bị phù hợp
- Sử dụng phần mềm DIALux
→ bạn hoàn toàn có thể tạo ra một hệ thống chiếu sáng hiệu quả – tiết kiệm – thẩm mỹ cao.
LINK TẢI PHẦN MỀM DIALUX VÀ TÀI LIỆU:
LINK TẢI PHẦN MỀM DIALUX
LINK TẢI HƯỚNG DẪN SỬ DỤNG TIẾNG VIỆT
Câu hỏi thường gặp (FAQ)
1. Độ rọi bao nhiêu là đủ?
→ Văn phòng: 300–500 lux
2. Có cần dùng DIALux không?
→ Có, đặc biệt với dự án chuyên nghiệp
3. Đèn LED có tốt không?
→ Rất tốt, tiết kiệm và bền
4. Sai số nghiệm thu bao nhiêu?
→ ±10%
