SÓNG HÀI TRONG HỆ THỐNG ĐIỆN VÀ CÁCH KHẮC PHỤC
1. Giới thiệu tổng quan về sóng hài trong hệ thống điện
Trong bối cảnh các công trình xây dựng hiện đại như tòa nhà cao tầng, nhà máy sản xuất công nghiệp, trung tâm dữ liệu (Data Center), bệnh viện và các hệ thống hạ tầng kỹ thuật ngày càng sử dụng nhiều thiết bị điện tử công suất nhằm tối ưu hóa hiệu suất vận hành và tiết kiệm năng lượng, thì vấn đề sóng hài trong hệ thống điện không còn là một hiện tượng hiếm gặp mà đã trở thành một trong những yếu tố kỹ thuật quan trọng cần được phân tích, kiểm soát và xử lý ngay từ giai đoạn thiết kế đến vận hành, bởi nếu không được xử lý đúng cách, sóng hài có thể gây ra hàng loạt hệ quả nghiêm trọng như tổn hao điện năng, quá nhiệt thiết bị, nhiễu hệ thống điều khiển và thậm chí là sự cố cháy nổ.
Hiểu một cách đầy đủ và chi tiết hơn, sóng hài chính là các thành phần dòng điện hoặc điện áp có tần số là bội số nguyên của tần số cơ bản của hệ thống điện (thông thường là 50Hz tại Việt Nam), và khi các thành phần này xuất hiện đồng thời trong hệ thống, chúng sẽ chồng chập lên nhau, làm cho dạng sóng điện áp và dòng điện bị biến dạng so với dạng sóng sin lý tưởng, từ đó gây ảnh hưởng trực tiếp đến chất lượng điện năng và hiệu suất vận hành của toàn bộ hệ thống.
2. Khái niệm và bản chất của sóng hài trong hệ thống điện
Sóng hài (Harmonics) được hiểu là các thành phần tần số cao hơn xuất hiện trong hệ thống điện, có giá trị bằng bội số của tần số cơ bản, và chính sự tồn tại của các thành phần này đã làm cho dạng sóng điện áp và dòng điện không còn thuần sin, mà bị méo dạng, dẫn đến việc các thiết bị điện phải làm việc trong điều kiện không tối ưu.
Ví dụ cụ thể:
- Tần số cơ bản: 50Hz
- Sóng hài bậc 3: 150Hz
- Sóng hài bậc 5: 250Hz
- Sóng hài bậc 7: 350Hz
Trong thực tế, sóng hài bậc lẻ như bậc 3, 5, 7 thường xuất hiện phổ biến hơn và gây ảnh hưởng nghiêm trọng hơn so với các sóng hài bậc chẵn, đặc biệt là sóng hài bậc 3 có xu hướng cộng dồn trong dây trung tính, gây quá tải và làm tăng nguy cơ cháy nổ.
3. Nguyên nhân phát sinh sóng hài trong hệ thống điện
3.1 Thiết bị điện tử công suất – nguồn phát sinh chính
Trong các hệ thống điện hiện đại, các thiết bị điện tử công suất như biến tần (VFD), bộ lưu điện (UPS), bộ nguồn switching (SMPS), bộ sạc và các thiết bị điều khiển tự động đều hoạt động dựa trên nguyên lý chỉnh lưu và nghịch lưu điện năng, khiến dòng điện bị cắt xung và không còn liên tục, từ đó tạo ra các thành phần sóng hài lan truyền ngược lại hệ thống điện.
Các thiết bị điển hình bao gồm:
- Biến tần điều khiển động cơ trong hệ HVAC
- UPS trong hệ thống IT và Data Center
- Bộ nguồn máy tính, server
- Hệ thống chiếu sáng LED
3.2 Tải phi tuyến và đặc tính tiêu thụ điện không ổn định
Không giống như tải tuyến tính (ví dụ như điện trở thuần hoặc động cơ chạy trực tiếp), tải phi tuyến có dòng điện không tỷ lệ thuận với điện áp, dẫn đến dạng sóng dòng điện bị méo ngay tại nguồn tiêu thụ, và chính điều này đã làm phát sinh sóng hài trong hệ thống.
Các tải phi tuyến phổ biến:
- Đèn LED tiết kiệm điện
- Điều hòa inverter
- Thang máy sử dụng biến tần
- Hệ thống VRV/VRF
3.3 Mật độ thiết bị điện tử cao trong công trình hiện đại
Trong các tòa nhà thông minh, nơi mà hệ thống điện nhẹ, hệ thống điều khiển tự động, hệ thống an ninh, hệ thống mạng và các thiết bị điện tử được tích hợp với mật độ cao, sóng hài không chỉ xuất hiện cục bộ mà còn lan truyền và cộng hưởng trong toàn hệ thống, làm gia tăng mức độ ảnh hưởng và gây khó khăn trong việc kiểm soát.
4. Tác hại của sóng hài đối với hệ thống điện
4.1 Gia tăng tổn hao điện năng và chi phí vận hành
Sóng hài làm tăng giá trị dòng điện hiệu dụng (RMS), khiến cho dây dẫn, máy biến áp và các thiết bị điện phải chịu tải lớn hơn so với thiết kế, từ đó làm gia tăng tổn hao điện năng, giảm hiệu suất và tăng chi phí vận hành.
4.2 Gây quá nhiệt thiết bị và nguy cơ cháy nổ
Sóng hài, đặc biệt là sóng hài bậc 3, có xu hướng tập trung trong dây trung tính, gây quá tải dây trung tính và làm tăng nhiệt độ, trong khi đó các thiết bị như máy biến áp, tụ bù và tủ điện cũng bị nóng lên bất thường, làm tăng nguy cơ cháy nổ nếu không được kiểm soát.
4.3 Làm giảm tuổi thọ thiết bị
Khi hệ thống điện phải hoạt động trong điều kiện có sóng hài cao, các thiết bị sẽ bị lão hóa nhanh hơn do nhiệt độ tăng và dao động điện áp, từ đó dẫn đến việc giảm tuổi thọ và tăng chi phí bảo trì.
4.4 Gây nhiễu hệ thống điều khiển
Trong các hệ thống sử dụng PLC, SCADA hoặc BMS, sóng hài có thể gây nhiễu tín hiệu điều khiển, làm cho hệ thống hoạt động không ổn định hoặc xảy ra lỗi.
5. Các chỉ số đánh giá sóng hài trong hệ thống điện
5.1 THD – Tổng độ méo sóng hài
THD (Total Harmonic Distortion) là chỉ số quan trọng nhất để đánh giá mức độ sóng hài trong hệ thống điện, bao gồm:
- THDv (điện áp)
- THDi (dòng điện)
Giá trị khuyến nghị:
- THDv ≤ 5%
- THDi ≤ 10%
5.2 Tiêu chuẩn quốc tế áp dụng về sóng hài trong hệ thống điên và cách khắc phục
Tiêu chuẩn phổ biến nhất hiện nay là của IEEE, cụ thể là IEEE 519, trong đó quy định các giới hạn cho phép đối với sóng hài nhằm đảm bảo chất lượng điện năng và an toàn hệ thống.
6. Phương pháp đo và phân tích sóng hài
Việc đo và phân tích sóng hài là bước quan trọng để xác định mức độ ảnh hưởng và lựa chọn giải pháp phù hợp, và trong thực tế, các kỹ sư thường sử dụng các thiết bị chuyên dụng như máy phân tích chất lượng điện năng (Power Quality Analyzer) để đo tại các vị trí như tủ điện tổng (MSB), tủ phân phối (DB) và các tải lớn, từ đó phân tích dữ liệu để xác định bậc sóng hài chính và nguồn phát sinh.
7. Các phương pháp khắc phục sóng hài hiệu quả

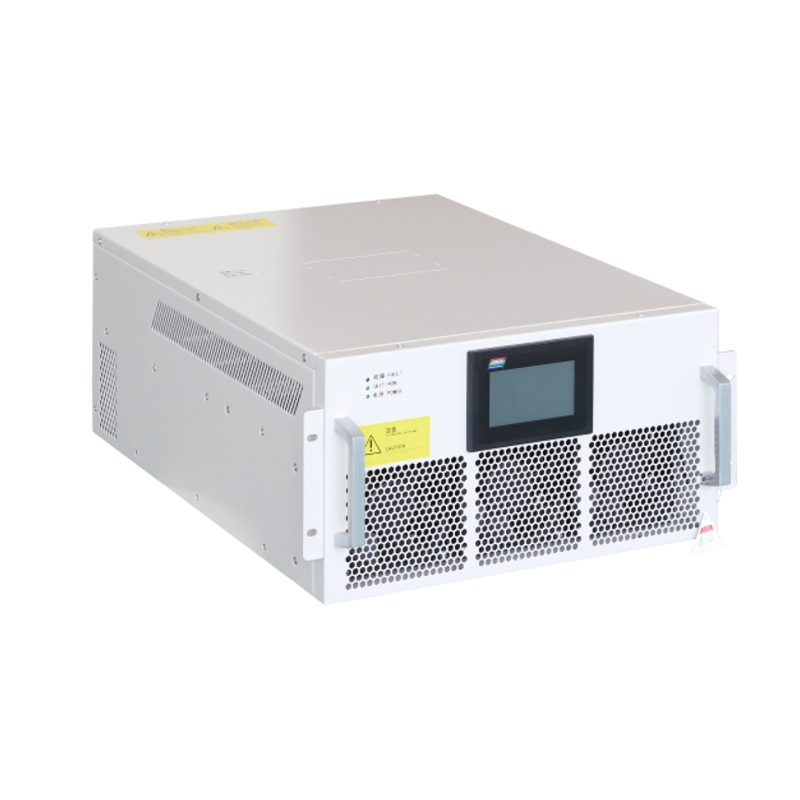

7.1 Bộ lọc sóng hài chủ động (AHF)

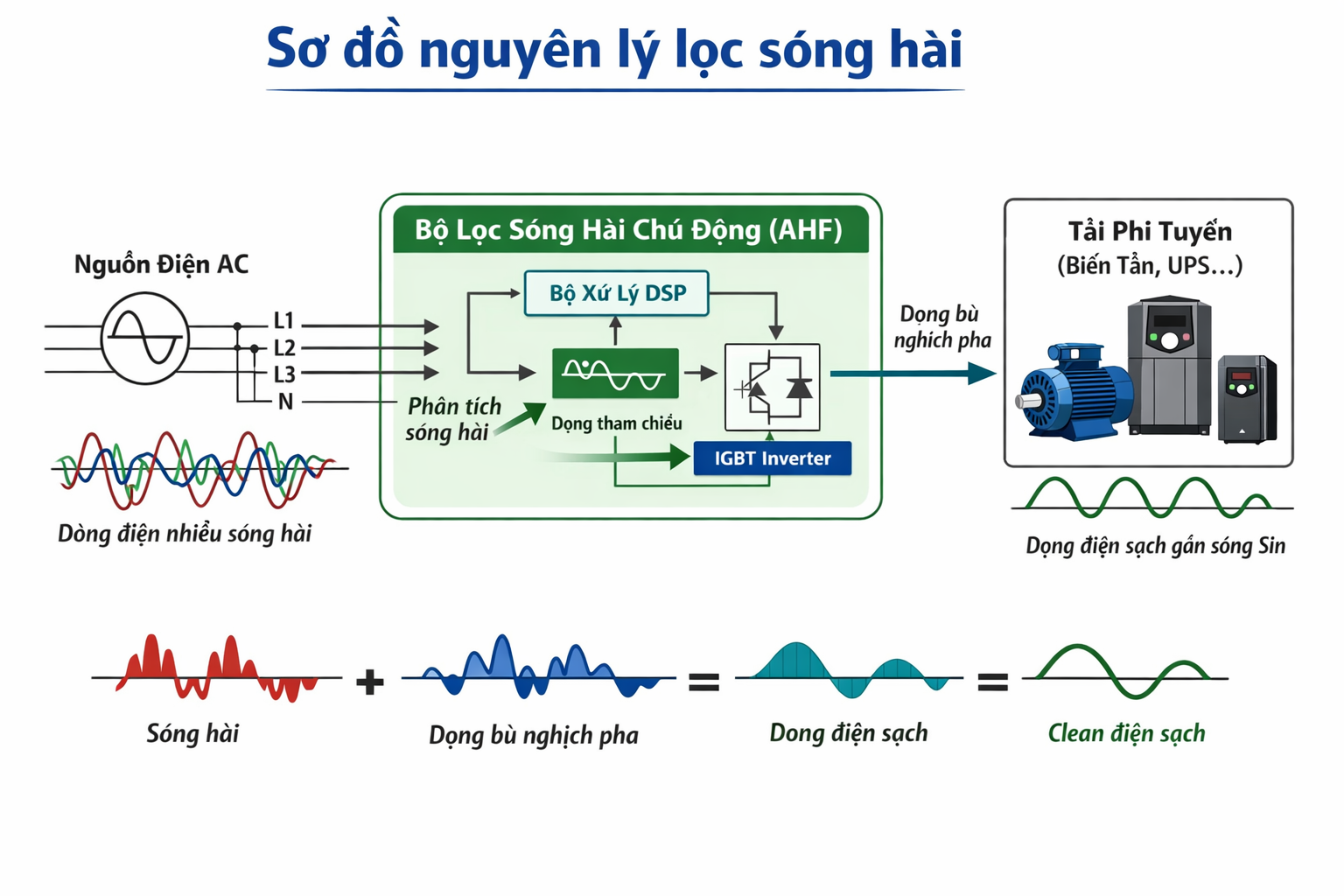

Đây là giải pháp tiên tiến nhất hiện nay, sử dụng công nghệ điện tử để tạo ra dòng điện ngược pha nhằm triệt tiêu sóng hài, giúp cải thiện đáng kể chất lượng điện năng và phù hợp với các hệ thống có tải biến động.
7.2 Bộ lọc sóng hài thụ động
Giải pháp này sử dụng tụ điện và cuộn kháng để lọc các tần số sóng hài cụ thể, có chi phí thấp nhưng cần thiết kế chính xác để tránh cộng hưởng.

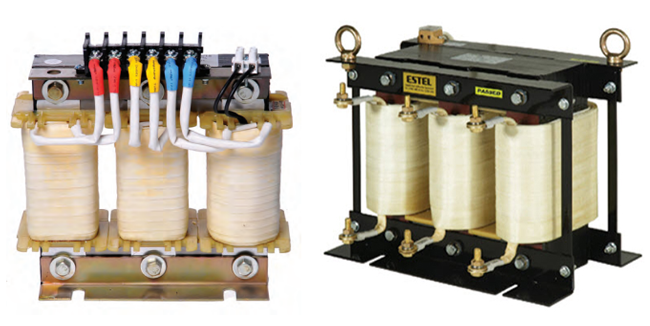

7.3 Sử dụng cuộn kháng cho tụ bù
Việc lắp đặt cuộn kháng giúp hạn chế sóng hài và bảo vệ tụ bù khỏi hư hỏng.
7.4 Máy biến áp cách ly
Giúp giảm truyền sóng hài và tăng độ ổn định hệ thống.
7.5 Thiết kế hệ thống điện tối ưu
Việc kiểm soát sóng hài ngay từ giai đoạn thiết kế, bao gồm phân tích phụ tải, lựa chọn thiết bị phù hợp và bố trí hệ thống hợp lý, sẽ giúp giảm thiểu chi phí xử lý sau này.
8. Ứng dụng thực tế trong hệ thống MEP
Trong các hệ thống MEP của tòa nhà, sóng hài thường xuất hiện trong hệ thống điều hòa không khí, hệ thống chiếu sáng và hệ thống điện nhẹ, do đó cần áp dụng các giải pháp như bộ lọc sóng hài và cuộn kháng để đảm bảo hệ thống vận hành ổn định.
9. Kinh nghiệm thực tế khi xử lý sóng hài
- Luôn đo sóng hài trước khi lắp tụ bù
- Không sử dụng tụ bù thường trong hệ có nhiều biến tần
- Kết hợp nhiều giải pháp để đạt hiệu quả tối ưu
- Tuân thủ tiêu chuẩn của IEEE
10. Xu hướng công nghệ trong xử lý sóng hài
Trong tương lai, các công nghệ như AI, IoT và hệ thống quản lý năng lượng (EMS) sẽ được tích hợp để giám sát và xử lý sóng hài một cách thông minh và tự động, giúp nâng cao hiệu quả vận hành và giảm chi phí bảo trì.
11. Kết luận
Sóng hài trong hệ thống điện là một vấn đề kỹ thuật quan trọng và ngày càng phổ biến trong các công trình hiện đại, và việc hiểu rõ nguyên nhân, tác hại cũng như áp dụng các giải pháp khắc phục phù hợp sẽ giúp đảm bảo hệ thống điện vận hành ổn định, an toàn và hiệu quả, đồng thời kéo dài tuổi thọ thiết bị và giảm chi phí vận hành trong dài hạn, đặc biệt khi tuân thủ các tiêu chuẩn quốc tế như của IEEE.
