THANG MÁNG CÁP- PHƯƠNG PHÁP THIẾT KẾ VÀ LẮP ĐẶT
– Chuẩn Kỹ Thuật Cho Hệ Thống MEP
1. Tổng quan về hệ thống quản lý cáp trong công trình
1.1 Khái niệm và vai trò tổng thể
Trong bất kỳ công trình xây dựng hiện đại nào, từ nhà ở dân dụng, tòa nhà văn phòng, trung tâm thương mại cho đến các nhà máy sản xuất công nghiệp hay trung tâm dữ liệu, hệ thống điện luôn đóng vai trò cốt lõi trong việc đảm bảo hoạt động liên tục và ổn định. Đi cùng với hệ thống điện là nhu cầu tổ chức, bảo vệ và quản lý hàng trăm đến hàng nghìn mét dây dẫn và cáp điện, điều này đòi hỏi phải có các giải pháp kỹ thuật phù hợp nhằm đảm bảo tính khoa học, an toàn và khả năng vận hành lâu dài.
Trong bối cảnh đó, ba hệ thống chính được sử dụng phổ biến nhất bao gồm thang cáp (cable ladder), máng cáp (cable tray) và trunking (hộp cáp), mỗi loại có cấu tạo, đặc tính và phạm vi ứng dụng riêng biệt. Việc hiểu rõ bản chất, ưu nhược điểm và cách sử dụng từng loại sẽ giúp kỹ sư thiết kế đưa ra phương án tối ưu, đồng thời giúp đơn vị thi công triển khai nhanh chóng, chính xác và tiết kiệm chi phí.
2. Phân loại hệ thống thang cáp, máng cáp và trunking
2.1 Thang cáp (Cable Ladder)

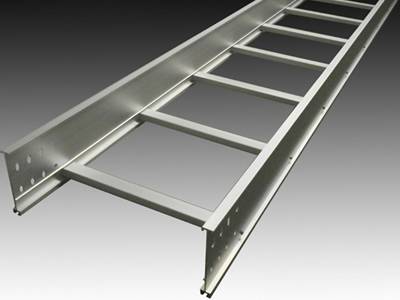

Thang cáp là loại kết cấu kim loại dạng hở, bao gồm hai thanh dọc chính và các thanh ngang liên kết, tạo thành hình dạng giống như một chiếc thang, nhờ đó cho phép cáp được đặt trực tiếp lên các thanh ngang mà không bị bao kín.
Do đặc điểm thiết kế thông thoáng, thang cáp có khả năng tản nhiệt rất tốt, đặc biệt phù hợp với các loại cáp điện lực có tiết diện lớn, dòng tải cao và sinh nhiệt nhiều trong quá trình vận hành. Ngoài ra, việc thi công và bảo trì thang cáp cũng tương đối dễ dàng do không có nắp đậy, giúp kỹ sư có thể kiểm tra, bổ sung hoặc thay thế cáp một cách thuận tiện.
👉 Ứng dụng điển hình:
- Nhà máy công nghiệp nặng
- Trạm biến áp, phòng điện
- Hệ thống ngoài trời
2.2 Máng cáp (Cable Tray)

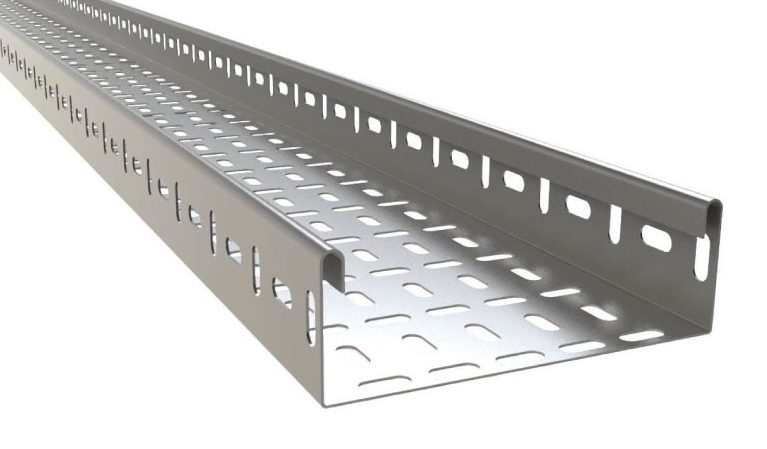

Máng cáp là dạng kết cấu có đáy kín hoặc đục lỗ, thường đi kèm với nắp đậy, giúp bảo vệ cáp tốt hơn khỏi bụi bẩn, tác động cơ học và các yếu tố môi trường bên ngoài.
So với thang cáp, máng cáp có mức độ bảo vệ cao hơn nhưng khả năng tản nhiệt thấp hơn, do đó thường được sử dụng cho các loại cáp tín hiệu, cáp điều khiển hoặc cáp điện có tải trọng trung bình.
👉 Ứng dụng điển hình:
- Office building
- Trung tâm thương mại
- Chung cư cao tầng
2.3 Trunking (Hộp cáp)
Trunking là dạng hộp kín hoàn toàn, có nắp đậy chắc chắn, được thiết kế để bảo vệ cáp ở mức cao nhất, đồng thời đảm bảo tính thẩm mỹ cho không gian lắp đặt, đặc biệt là các khu vực nội thất hoặc nơi có yêu cầu cao về vệ sinh và an toàn.
Do cấu trúc kín, trunking có khả năng bảo vệ cáp khỏi bụi, nước và va đập rất tốt, tuy nhiên khả năng tản nhiệt kém hơn so với thang cáp và máng cáp, do đó cần được tính toán kỹ lưỡng khi sử dụng cho hệ thống có tải lớn.
👉 Ứng dụng điển hình:
- Văn phòng, khách sạn
- Bệnh viện, phòng sạch
- Hệ thống đi dây nổi trong nhà
2.4 Bảng so sánh tổng hợp
| Tiêu chí | Thang cáp | Máng cáp | Trunking |
|---|---|---|---|
| Kết cấu | Hở | Bán kín | Kín |
| Tản nhiệt | Rất tốt | Trung bình | Kém |
| Bảo vệ cáp | Thấp | Trung bình | Cao |
| Thẩm mỹ | Trung bình | Khá | Cao |
| Khả năng bảo trì | Dễ | Trung bình | Khó hơn |
3. Vật liệu chế tạo thang máng cáp và ứng dụng thực tế
Việc lựa chọn vật liệu phù hợp không chỉ ảnh hưởng đến tuổi thọ của hệ thống mà còn quyết định đến chi phí đầu tư và khả năng chống chịu với môi trường.
3.1 Thép sơn tĩnh điện
Thép sơn tĩnh điện là loại vật liệu phổ biến nhờ giá thành thấp và tính thẩm mỹ cao, bề mặt nhẵn mịn, phù hợp với các công trình trong nhà, nơi có điều kiện môi trường ổn định và ít chịu tác động của độ ẩm hoặc hóa chất.
👉 Ứng dụng: văn phòng, trung tâm thương mại, nhà ở
3.2 Thép mạ kẽm điện phân
Loại vật liệu này được phủ một lớp kẽm mỏng giúp chống gỉ tốt hơn so với sơn tĩnh điện, tuy nhiên vẫn chỉ phù hợp với môi trường trong nhà hoặc nơi có độ ẩm trung bình.
👉 Ứng dụng: nhà xưởng nhẹ, khu kỹ thuật
3.3 Thép mạ kẽm nhúng nóng
Đây là loại vật liệu có khả năng chống ăn mòn rất cao nhờ lớp kẽm dày được nhúng trong môi trường nhiệt độ cao, giúp bảo vệ thép khỏi tác động của thời tiết, độ ẩm và hóa chất.
👉 Ứng dụng:
- Ngoài trời
- Nhà máy công nghiệp
- Khu vực ven biển
3.4 Inox (304, 316)
Inox là vật liệu cao cấp nhất, có khả năng chống ăn mòn gần như tuyệt đối, đặc biệt phù hợp với môi trường hóa chất, thực phẩm hoặc các khu vực yêu cầu vệ sinh cao.
👉 Ứng dụng:
- Nhà máy thực phẩm
- Nhà máy dược
- Môi trường hóa chất
4. Nguyên tắc thiết kế hệ thống thang – máng – trunking
4.1 Nguyên tắc chung
Việc thiết kế cần đảm bảo tính đồng bộ với toàn bộ hệ thống MEP, tránh xung đột với các hệ thống khác như HVAC, cấp thoát nước, đồng thời tối ưu hóa tuyến đi để tiết kiệm vật tư và chi phí thi công.
4.2 Hệ số lấp đầy (yêu cầu bắt buộc ≤ 60%)
Hệ số lấp đầy là tỷ lệ diện tích cáp chiếm trong máng cáp và là yếu tố quan trọng nhất cần kiểm soát trong thiết kế.
👉 Không được vượt quá 60% nhằm đảm bảo:
- Khả năng tản nhiệt
- Dễ dàng bảo trì và mở rộng
- Giảm nguy cơ cháy nổ
4.3 Công thức tính diện tích cáp
A=π×D^2/4

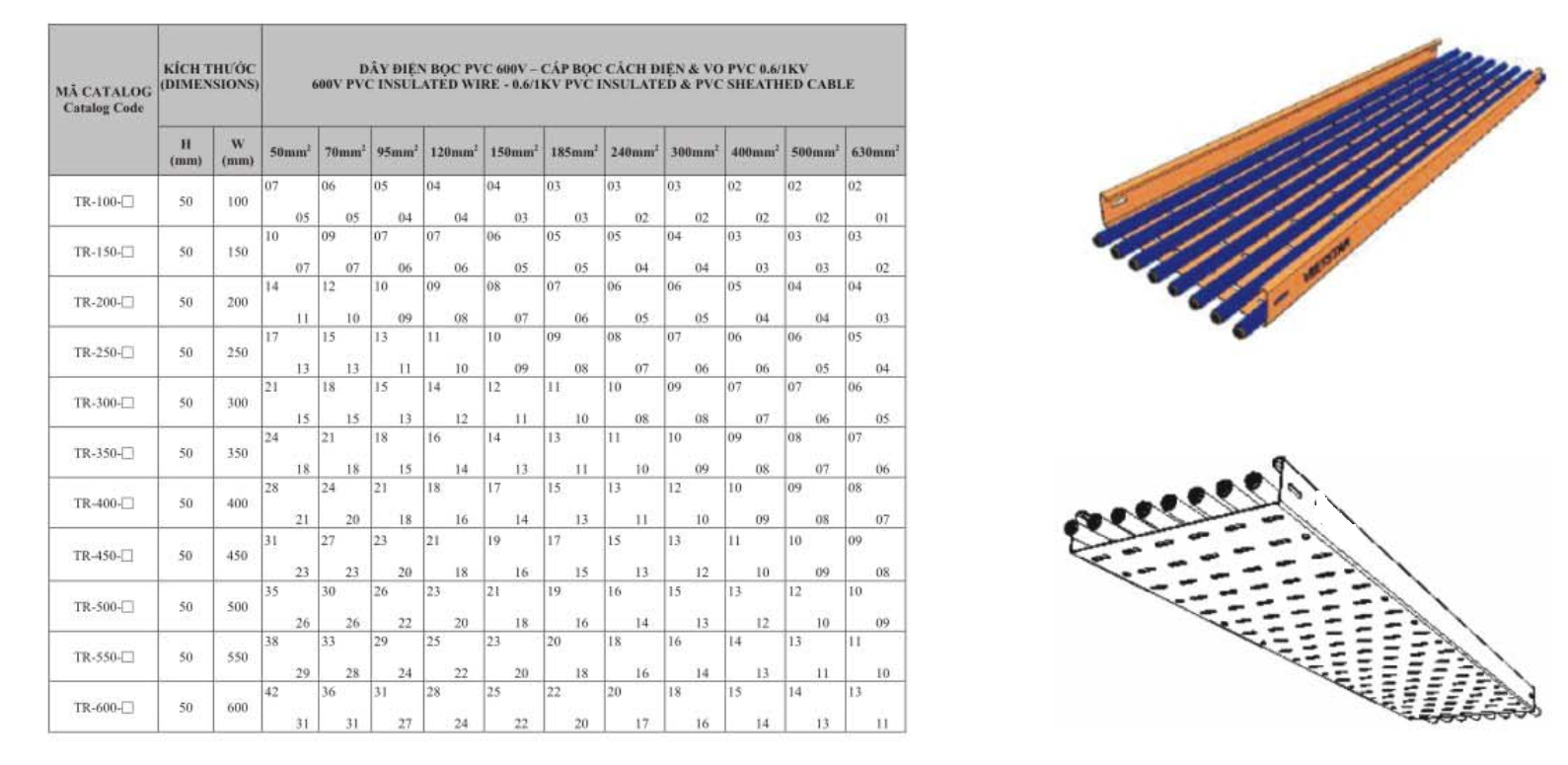

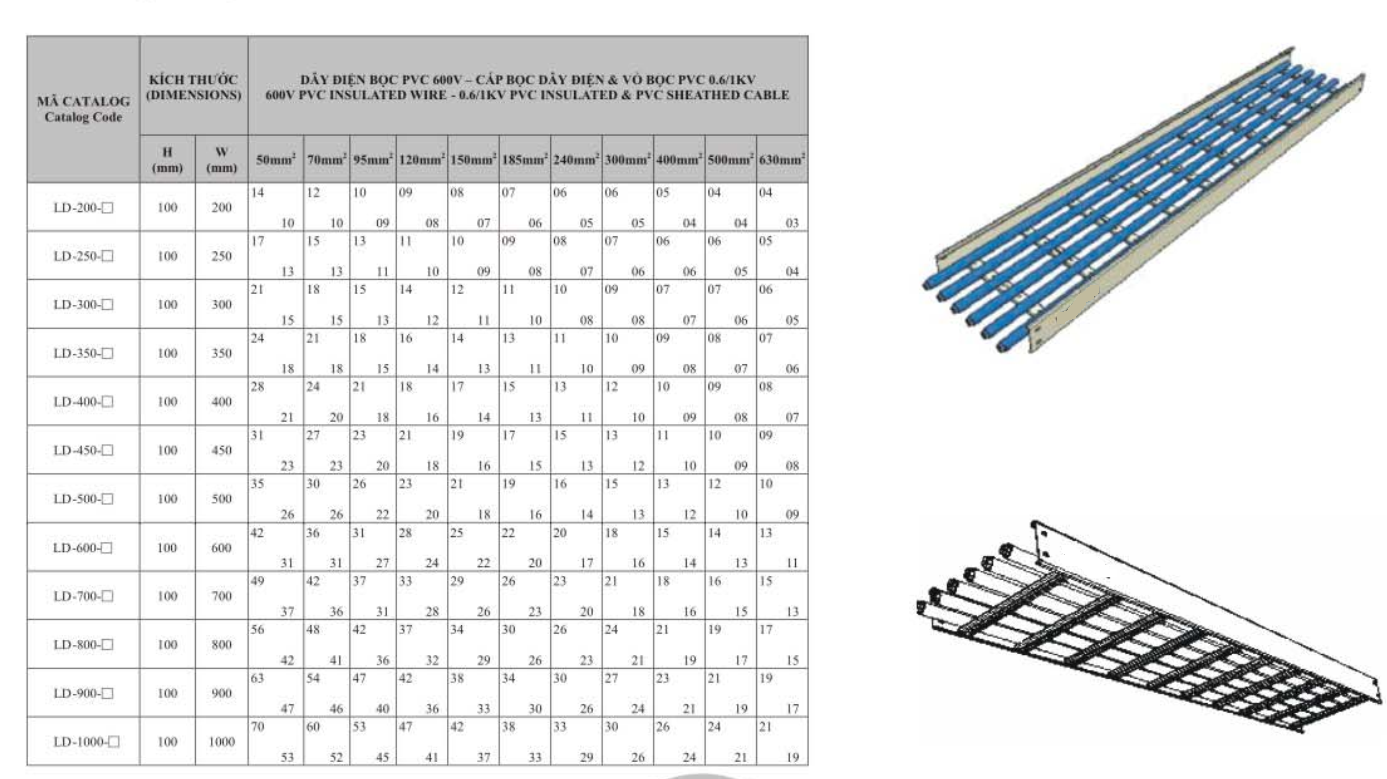

5. Bảng tra số lượng cáp theo kích thước máng
Giả định cáp Ø20mm – hệ số lấp đầy ≤ 60%
6. Thiết kế riêng cho trunking
Do trunking là hệ kín, cần tuân thủ chặt chẽ hơn:
- Hệ số lấp đầy khuyến nghị ≤ 50%
- Có thể chia ngăn
- Bố trí lỗ thoát nhiệt
7. Tính toán tải trọng và khoảng cách treo
| Độ dày | Tải trọng |
|---|---|
| 1.0mm | 50kg/m |
| 2.0mm | 150kg/m |
Khoảng cách treo:
- Máng cáp: 1.2 – 2.0m
- Thang cáp: 1.5 – 2.5m
8. Phương pháp lắp đặt
8.1 Lắp đặt giá đỡ
- Ty ren treo trần
- Giá console
8.2 Lắp đặt tuyến máng
- Thẳng hàng
- Siết chặt bulong
8.3 Lắp trunking
- Đậy nắp kín
- Cố định chắc chắn
9. Bố trí cáp trong hệ thống
- Tách cáp lực và cáp tín hiệu
- Không xoắn chéo
- Đảm bảo bán kính uốn
10. Kiểm tra và nghiệm thu
- Kiểm tra cơ khí
- Kiểm tra tiếp địa
- Hồ sơ hoàn công
11. Lỗi thường gặp và cách tránh
- Lấp đầy vượt 60%
- Chọn sai vật liệu
- Không tiếp địa
12. Kinh nghiệm thực tế lựa chọn hệ thống
- Công nghiệp → thang cáp
- Dân dụng → máng cáp
- Nội thất → trunking
13. Xu hướng hiện đại
- BIM
- Thiết kế module
- Vật liệu chống ăn mòn cao
14. Kết luận
Thang cáp, máng cáp và trunking là ba giải pháp cốt lõi trong hệ thống quản lý cáp của công trình hiện đại, mỗi loại đều có những ưu điểm riêng và phạm vi ứng dụng cụ thể. Việc lựa chọn đúng loại, kết hợp với vật liệu phù hợp như sơn tĩnh điện, mạ kẽm hoặc inox, đồng thời tuân thủ nghiêm ngặt các nguyên tắc thiết kế như hệ số lấp đầy không vượt quá 60%, tính toán tải trọng chính xác và bố trí cáp khoa học sẽ giúp hệ thống điện vận hành ổn định, an toàn và bền vững trong thời gian dài.
