CÁCH CHỌN TRẠM BIẾN ÁP PHÙ HỢP
Khi nào thì chọn trạm treo, trạm trụ, trạm sàn, trạm hợp bộ…?
Trong hệ thống điện phân phối, trạm biến áp đóng vai trò quan trọng trong việc chuyển đổi điện áp từ lưới trung thế xuống điện áp hạ thế để cung cấp cho các phụ tải sử dụng. Việc lựa chọn đúng loại trạm biến áp giúp tối ưu chi phí đầu tư, đảm bảo an toàn vận hành và thuận lợi cho việc bảo trì sau này, đồng thời tuân thủ được các tiêu chuẩn an toàn,đồng thời nghiệm thu đóng điện được với đơn vị điện lực.
Hiện nay trong thiết kế và thi công hệ thống điện, các loại trạm biến áp phổ biến gồm:
-
Trạm biến áp treo
-
Trạm biến áp trụ
-
Trạm biến áp sàn
-
Trạm biến áp hợp bộ (kiosk)
Bên cạnh đó, kỹ sư cũng cần lựa chọn loại máy biến áp phù hợp, bao gồm:
-
Máy biến áp khô
-
Máy biến áp dầu khoáng
-
Máy biến áp dầu silicon
-
Máy biến áp lõi amorphous tiết kiệm điện
Bài viết này sẽ giúp bạn hiểu rõ cách lựa chọn trạm biến áp phù hợp với từng loại công trình.
1. Tổng quan về trạm biến áp trong hệ thống điện
Trạm biến áp là thiết bị dùng để biến đổi điện áp từ cấp điện áp cao xuống cấp điện áp thấp hơn.
Trong hệ thống điện phân phối tại Việt Nam, điện áp phổ biến gồm:
-
Trung thế: 22kV, 15kV
-
Hạ thế: 0.4kV (380/220V)
Một trạm biến áp phân phối thường bao gồm các thành phần chính sau:
-
máy biến áp
-
thiết bị đóng cắt trung thế
-
tủ điện hạ thế
-
hệ thống tiếp địa
-
hệ thống chống sét
Tùy theo công suất phụ tải và điều kiện mặt bằng, kỹ sư sẽ lựa chọn loại trạm biến áp phù hợp.

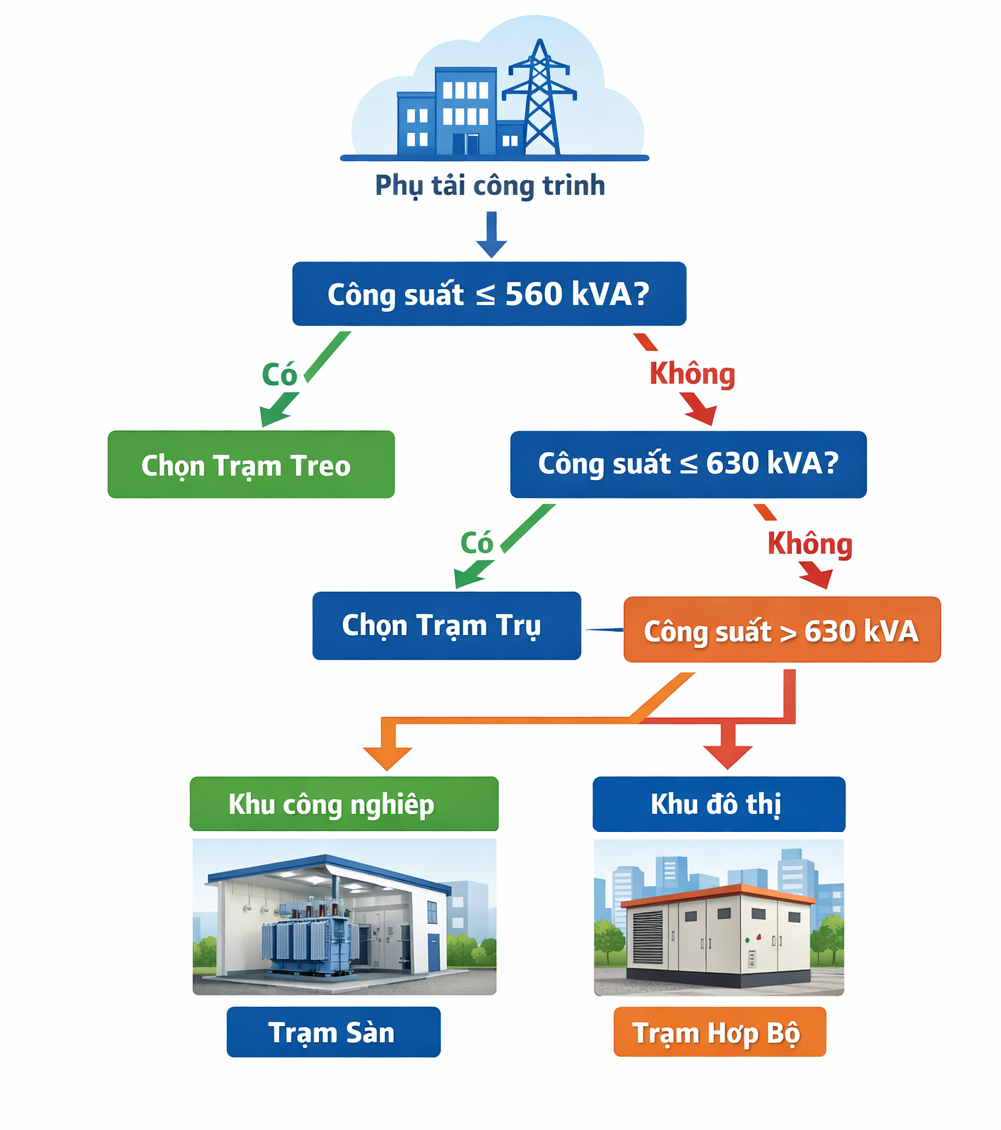

2. Sơ đồ lựa chọn trạm biến áp theo công suất
Để lựa chọn đúng loại trạm biến áp, kỹ sư thường dựa vào công suất phụ tải và vị trí lắp đặt.
Sơ đồ trên giúp xác định nhanh loại trạm biến áp phù hợp với từng công trình.
3. Các loại trạm biến áp phổ biến
3.1 Trạm biến áp treo
3.1.1 Trạm biến áp treo là gì
Trạm biến áp treo là loại trạm trong đó máy biến áp được treo trực tiếp trên cột điện trung thế.
Đây là loại trạm phổ biến trong lưới điện nông thôn hoặc khu vực phụ tải nhỏ.
3.1.2 Công suất trạm treo
Trạm treo thường sử dụng cho các mức công suất:
-
50 kVA
-
75 kVA
-
100 kVA
-
160 kVA
-
250 kVA
-
320 kVA
-
400 kVA
-
560 kVA
Do đó trong thiết kế:
Trạm biến áp treo thường áp dụng cho công suất ≤ 560 kVA
3.1.3 Ưu điểm trạm treo
-
chi phí đầu tư thấp
-
thi công nhanh
-
không chiếm diện tích đất
-
phù hợp khu vực nông thôn
3.1.4 Nhược điểm trạm treo
-
Khó thao tác bảo trì
-
Thẩm mỹ thấp
-
Khó nâng cấp công suất

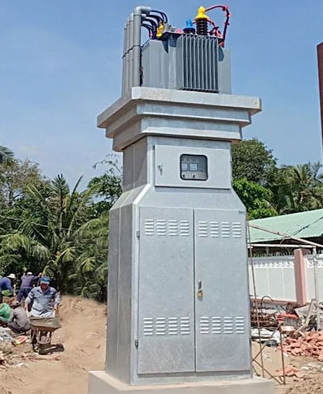

3.2 Trạm biến áp trụ
3.2.1 Trạm biến áp trụ là gì
Trạm biến áp trụ là loại trạm trong đó máy biến áp được đặt trên một trụ riêng biệt, thường là trụ thép mạ kẽm nhúng nóng.
Loại trạm này thường được sử dụng trong khu đô thị hoặc khu dân cư mới.
3.2.2 Công suất trạm trụ
Các mức công suất phổ biến gồm:
-
250 kVA
-
320 kVA
-
400 kVA
-
560 kVA
-
630 kVA
Vì vậy:
trạm biến áp trụ thường áp dụng cho công suất ≤ 630 kVA
3.2.3 Ưu điểm trạm trụ
- Gọn gàng
- Thẩm mỹ tốt
- Tiết kiệm diện tích đất
- Dành cho những khu vực hạn chế về không gian lắp đặt
- Phụ hợp với những khu vực nội đô
3.2.4 Nhược điểm trạm trụ
-
Khó mở rộng công suất
-
Thao tác bảo trì khó hơn trạm sàn
- Chi phí cao hơn trạm đặt sàn
3.3 Trạm biến áp sàn
3.3.1 Trạm biến áp sàn là gì
Trạm biến áp sàn là loại trạm trong đó máy biến áp được đặt trên nền bê tông hoặc trong nhà trạm riêng.
Đây là loại trạm phổ biến trong nhà máy và công trình có công suất lớn.
3.3.2 Công suất trạm sàn
Các mức công suất phổ biến gồm:
- 400 kVA
-
560 kVA
-
750 kVA
-
1000 kVA
-
1250 kVA
-
1600 kVA
-
2000 kVA
-
2500 kVA
3.3.3 Ưu điểm trạm sàn
-
An toàn cao
-
Dễ bảo trì
-
Phù hợp công suất lớn
-
Dễ mở rộng
.3.4 Nhược điểm trạm sàn
-
Chi phí xây dựng nhà trạm
-
Cần diện tích đất cho nhà trạm hoặc khu vực đặt trạm
- Tính thẩm mỹ kém
3.4 Trạm biến áp hợp bộ (Kiosk)
3.4.1 Trạm hợp bộ là gì
Trạm biến áp hợp bộ là loại trạm trong đó toàn bộ thiết bị được tích hợp trong một vỏ kim loại hoặc bê tông.
Bên trong trạm bao gồm:
-
ngăn trung thế
-
ngăn máy biến áp
-
ngăn tủ hạ thế
3.4.2 Công suất trạm hợp bộ
-
250 kVA
-
400 kVA
-
560 kVA
-
750 kVA
-
1000 kVA
-
1600 kVA
-
2000 kVA
3.4.3 Ưu điểm trạm hợp bộ
-
Thiết kế gọn
-
Thẩm mỹ cao
-
An toàn
-
Lắp đặt nhanh
3.4.4 Khuyết điểm
- Chi phí cao
3.5 : Cách chọn trạm biến áp phù hợp
Dựa vào các phân tích giữa các ưu điểm, khuyết điểm và quy định về dải công suất của một số loại trạm mà chúng ta đưa ra phương án chọn loại trạm điện, chọn loại máy biến áp trung thế phù hợp với: loại công trình, phù hợp với thẩm mỹ công trình và giá thành phù hợp với mức đầu tư của người dùng.
4. Lựa chọn loại máy biến áp
4.1 Máy biến áp khô
Máy biến áp khô là loại máy biến áp không sử dụng dầu cách điện.
Ưu điểm
-
An toàn, ít gây cháy nổ
-
Không rò rỉ dầu
-
bBảo trì ít
Ứng dụng
Máy biến áp khô thường sử dụng cho:
-
Chung cư
-
Bệnh viện
-
Trung tâm thương mại
-
Tòa nhà văn phòng
- Tất cả công trình có trạm biến áp nằm trong nhà
4.2 Máy biến áp dầu
Máy biến áp dầu sử dụng dầu để cách điện và làm mát.
Các loại phổ biến
Máy biến áp dầu khoáng
-
phổ biến nhất
-
chi phí thấp
Máy biến áp dầu silicon
-
khả năng chống cháy cao
Máy biến áp lõi amorphous
-
giảm tổn hao không tải
-
tiết kiệm điện năng
5. Bảng so sánh các loại trạm biến áp
| Loại trạm | Công suất | Ứng dụng |
|---|---|---|
| Trạm treo | ≤560 kVA | khu nông thôn |
| Trạm trụ | ≤630 kVA | khu đô thị |
| Trạm sàn | >630 kVA | nhà máy |
| Trạm hợp bộ | 250–2000 kVA | khu đô thị |
6. Tóm lại
Việc lựa chọn đúng loại trạm biến áp giúp:
-
tối ưu chi phí đầu tư
-
đảm bảo an toàn vận hành
-
tăng tuổi thọ thiết bị
-
thuận lợi cho bảo trì
Tóm tắt nhanh:
-
trạm treo → công suất ≤560 kVA
-
trạm trụ → công suất ≤630 kVA
-
trạm sàn → công suất lớn
-
trạm hợp bộ → khu đô thị hiện đại
Ngoài ra cần lựa chọn loại máy biến áp phù hợp:
-
máy biến áp khô → trạm trong nhà
-
máy biến áp dầu → trạm ngoài trời
-
máy biến áp amorphous → tiết kiệm điện năng
