LẬP BẢNG THUYẾT MINH THIẾT KẾ ĐIỆN- ĐIỆN NHẸ
Chuẩn Hồ Sơ Thực Tế (Kèm File Mẫu Download)
1. Giới thiệu chung về bảng thuyết minh điện – điện nhẹ
Trong thiết kế hệ thống cơ điện (MEP), đặc biệt là hệ thống Điện và Điện nhẹ (ELV), bảng thuyết minh kỹ thuật đóng vai trò cực kỳ quan trọng. Đây không chỉ là tài liệu mô tả mà còn là nền tảng để:
- Thẩm tra thiết kế
- Triển khai thi công
- Nghiệm thu công trình
- Vận hành và bảo trì
Khác với các bài viết mang tính lý thuyết chung, bài viết này sẽ hướng dẫn bạn cách lập bảng thuyết minh theo đúng hồ sơ thực tế, dựa trên cấu trúc chuẩn từ file dự án chung cư.
👉 Tải file thuyết minh mẫu đầy đủ tại đây:
File này giúp bạn:
- Có ngay mẫu chuẩn để chỉnh sửa
- Áp dụng trực tiếp cho dự án thực tế
- Tiết kiệm thời gian lập hồ sơ

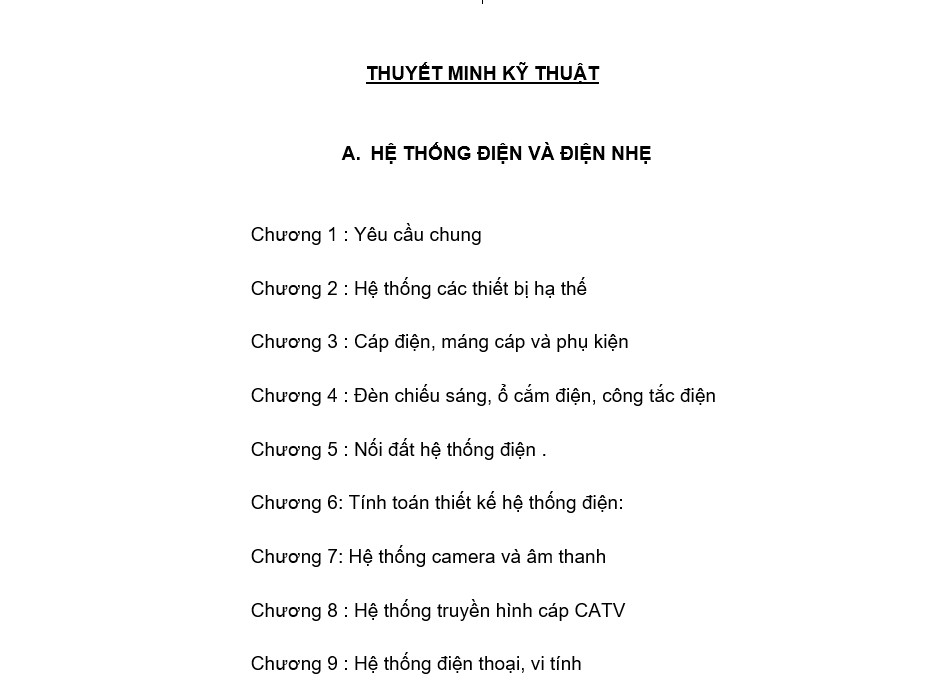

2. Cấu trúc chuẩn bảng thuyết minh điện – điện nhẹ
Theo file mẫu thực tế, bảng thuyết minh được chia thành 10 chương chính :
- Yêu cầu chung
- Hệ thống thiết bị hạ thế
- Cáp điện và phụ kiện
- Chiếu sáng – ổ cắm – công tắc
- Nối đất hệ thống
- Tính toán thiết kế
- Hệ thống camera và âm thanh
- Hệ thống truyền hình
- Hệ thống điện thoại – mạng
- Máy phát điện
👉 Đây là cấu trúc chuẩn áp dụng cho:
- Chung cư
- Văn phòng
- Nhà xưởng
- Trung tâm thương mại
3. Hướng dẫn chi tiết từng chương trong bảng thuyết minh
3.1 Chương 1: YÊU CẦU CHUNG HỆ THỐNG ĐIỆN
Đây là phần mở đầu nhưng cực kỳ quan trọng, quyết định toàn bộ logic hồ sơ.
Nội dung cần trình bày:
a. Phạm vi công việc
- Hệ thống điện hạ thế
- Lighting system
- Hệ thống cấp điện thiết bị
- Hệ thống tiếp địa
- Hệ thống trung thế (nếu có)
Trong file mẫu, phạm vi đã bao gồm toàn bộ hệ thống cấp điện từ lưới điện thành phố đến phụ tải .
b. Tiêu chuẩn áp dụng
Cần liệt kê đầy đủ:
Tiêu chuẩn Việt Nam:
- TCVN 7447 – Hệ thống điện hạ áp
- TCVN 9206 – Lắp đặt thiết bị điện
- TCVN 7114 – Chiếu sáng
- TCVN 9385 – Chống sét
👉 Đây là phần bắt buộc khi thẩm tra hồ sơ.
c. Phương án cấp điện
Phải mô tả rõ:
- Nguồn điện chính từ điện lực
- Trạm biến áp
- Tủ trung thế – hạ thế
- Máy phát điện dự phòng
Ví dụ trong file:
- 3 máy biến áp công suất lớn
- 1 máy phát điện dự phòng 750kVA
d. Yêu cầu kỹ thuật
- Đảm bảo an toàn điện
- Giảm thiểu mất điện
- Dễ bảo trì
- Đảm bảo mỹ quan
3.2 Chương 2: HỆ THỐNG THIẾT BỊ HẠ THẾ
Đây là phần mô tả chi tiết thiết bị điện.
Nội dung chính:
- Tủ điện (MSB, DB)
- MCCB, MCB
- Contactor
- Thanh cái
Các yêu cầu cần ghi rõ:
- Tiêu chuẩn IEC, BS
- Độ dày tủ điện
- Cấp bảo vệ IP
Theo file:
- Tủ MSB dày ≥ 2mm
- Dây pha theo màu chuẩn R-Y-B
3.3 Chương 3: CÁP ĐIỆN VÀ PHỤ KIỆN
Đây là phần rất quan trọng vì liên quan trực tiếp đến an toàn hệ thống.
Nội dung cần có:
a. Tiêu chuẩn cáp
- TCVN
- BS
- IEC
b. Tính toán cáp
Bao gồm:
- Hệ số K1, K2, K3
- Điều kiện lắp đặt
- Nhiệt độ môi trường
File mẫu đã trình bày đầy đủ các hệ số này .
c. Tính sụt áp
Phải trình bày:
- Công thức
- Giới hạn sụt áp
d. Phương pháp lắp đặt
- Đi âm tường
- Đi trên máng cáp
- Luồn ống PVC
3.4. Chương 4: CHIẾU SÁNG – Ổ CẮM – CÔNG TẮC
Đây là chương trình bày toàn bộ giải pháp cấp điện cho hệ thống chiếu sáng và các thiết bị sử dụng điện trong công trình, đồng thời cũng là phần ảnh hưởng trực tiếp đến sự tiện nghi, an toàn và hiệu quả sử dụng điện trong quá trình vận hành thực tế. Nội dung của chương này không chỉ dừng lại ở việc liệt kê thiết bị mà còn phải thể hiện đầy đủ cơ sở thiết kế, tiêu chuẩn áp dụng, nguyên tắc bố trí và phương án điều khiển hệ thống chiếu sáng.
Trong phần chiếu sáng, thuyết minh cần nêu rõ tiêu chuẩn độ rọi được áp dụng cho từng khu vực theo đúng công năng sử dụng của công trình. Việc xác định độ rọi phù hợp là yếu tố rất quan trọng vì nếu ánh sáng quá thấp sẽ ảnh hưởng đến khả năng quan sát và hiệu quả làm việc, trong khi ánh sáng quá mạnh lại gây chói mắt, lãng phí điện năng và làm giảm sự thoải mái của người sử dụng.
Ví dụ, đối với khu vực văn phòng làm việc, độ rọi thiết kế thường khoảng 300 lux nhằm đảm bảo môi trường làm việc rõ ràng và ổn định cho nhân viên. Đối với hành lang hoặc khu vực giao thông nội bộ, độ rọi thường khoảng 50 lux để vừa đáp ứng nhu cầu di chuyển vừa tối ưu điện năng tiêu thụ. Ngoài ra, các khu vực đặc biệt như phòng họp, phòng kỹ thuật hoặc sảnh chính có thể yêu cầu mức độ chiếu sáng khác nhau tùy theo mục đích sử dụng và yêu cầu kiến trúc.
Bên cạnh tiêu chuẩn độ rọi, phần này cũng cần mô tả rõ loại đèn được sử dụng trong từng khu vực, chẳng hạn như đèn LED panel cho văn phòng, đèn downlight cho khu vực trang trí, đèn tube LED cho hành lang hoặc đèn chống bụi chống ẩm cho khu vực kỹ thuật. Trong các công trình hiện đại, đèn LED thường được ưu tiên lựa chọn nhờ khả năng tiết kiệm điện năng, tuổi thọ cao, hiệu suất phát sáng tốt và chi phí bảo trì thấp hơn so với các loại đèn truyền thống.
Ngoài hệ thống chiếu sáng, bản thuyết minh cũng cần trình bày đầy đủ giải pháp bố trí công tắc và ổ cắm điện nhằm đảm bảo thuận tiện cho người sử dụng và phù hợp với công năng thực tế của từng không gian. Chiều cao lắp đặt công tắc, khoảng cách bố trí ổ cắm, số lượng thiết bị và phương án cấp nguồn đều cần được tính toán hợp lý để vừa đảm bảo tính thẩm mỹ vừa đáp ứng yêu cầu kỹ thuật và an toàn điện.
Các thiết bị thường được trình bày trong chương này bao gồm:
- Đèn LED chiếu sáng
- Công tắc điều khiển
- Ổ cắm điện
- Bộ dimmer điều chỉnh ánh sáng
- Cảm biến hiện diện hoặc cảm biến ánh sáng tự động
- Bộ điều khiển chiếu sáng thông minh (nếu có)
Đối với các công trình lớn hoặc công trình thông minh, phần thuyết minh cũng cần mô tả nguyên lý điều khiển chiếu sáng như điều khiển theo khu vực, điều khiển theo thời gian hoặc tích hợp với hệ thống BMS nhằm nâng cao hiệu quả vận hành và tối ưu mức tiêu thụ điện năng cho toàn bộ công trình.
3.5. Chương 5: NỐI ĐẤT
Hệ thống nối đất là một trong những hạng mục kỹ thuật quan trọng nhất trong thiết kế điện công trình vì đây là giải pháp trực tiếp bảo vệ con người, thiết bị và toàn bộ hệ thống điện khi xảy ra sự cố rò điện, ngắn mạch hoặc sét đánh. Một hệ thống tiếp địa được thiết kế đúng tiêu chuẩn sẽ giúp đảm bảo an toàn vận hành, hạn chế hư hỏng thiết bị và giảm thiểu nguy cơ cháy nổ.
Trong phần này, bản thuyết minh cần trình bày đầy đủ phương án tiếp địa của công trình, bao gồm cấu tạo hệ thống nối đất, vật liệu sử dụng, sơ đồ liên kết và các thông số kỹ thuật quan trọng liên quan đến điện trở nối đất.
Các nội dung bắt buộc cần thể hiện bao gồm:
- Phương án tiếp địa tổng thể của công trình
- Chủng loại và số lượng cọc tiếp địa
- Kích thước dây hoặc băng đồng tiếp địa
- Hệ thống hố kiểm tra điện trở đất
- Giá trị điện trở nối đất yêu cầu
- Phương pháp thi công và đo kiểm sau lắp đặt
Theo ví dụ trong hồ sơ thực tế, hệ thống tiếp địa có thể sử dụng khoảng 12 cọc tiếp địa thép mạ đồng Φ16 được đóng xuống đất và liên kết bằng cáp đồng trần hoặc băng đồng nhằm tạo thành mạng tiếp địa hoàn chỉnh. Giá trị điện trở nối đất yêu cầu thường nhỏ hơn hoặc bằng 4 Ohm để đảm bảo khả năng tản dòng sự cố hiệu quả theo tiêu chuẩn kỹ thuật.
Ngoài việc trình bày thông số kỹ thuật, phần này cũng cần mô tả nguyên lý hoạt động của hệ thống tiếp địa, bao gồm tiếp địa an toàn cho thiết bị điện, tiếp địa chống sét và tiếp địa làm việc cho các hệ thống kỹ thuật đặc biệt. Đối với các công trình có yêu cầu kỹ thuật cao như trung tâm dữ liệu, bệnh viện hoặc nhà máy công nghiệp, hệ thống tiếp địa thường được thiết kế dạng lưới nhằm tăng khả năng phân tán dòng điện sự cố và nâng cao độ ổn định cho toàn hệ thống.
Trong quá trình lập thuyết minh, kỹ sư thiết kế cũng cần nêu rõ tiêu chuẩn áp dụng và phương pháp đo điện trở nối đất sau thi công để phục vụ công tác nghiệm thu và bàn giao vận hành.
3.6. Chương 6: TÍNH TOÁN THIẾT KẾ
Đây được xem là phần quan trọng nhất trong toàn bộ bản thuyết minh thiết kế điện – điện nhẹ vì toàn bộ quy mô hệ thống, lựa chọn thiết bị và khả năng vận hành thực tế của công trình đều phụ thuộc trực tiếp vào các kết quả tính toán kỹ thuật trong chương này. Một hồ sơ có phần tính toán đầy đủ và logic sẽ thể hiện được năng lực thiết kế cũng như độ tin cậy của toàn bộ phương án kỹ thuật.
Nội dung của chương tính toán thiết kế thường bao gồm:
- Tính toán phụ tải điện cho toàn công trình
- Xác định hệ số nhu cầu và hệ số đồng thời
- Tính toán công suất máy biến áp
- Tính toán dòng điện ngắn mạch
- Tính toán tiết diện cáp điện
- Tính toán sụt áp đường dây
- Tính toán công suất tụ bù công suất phản kháng

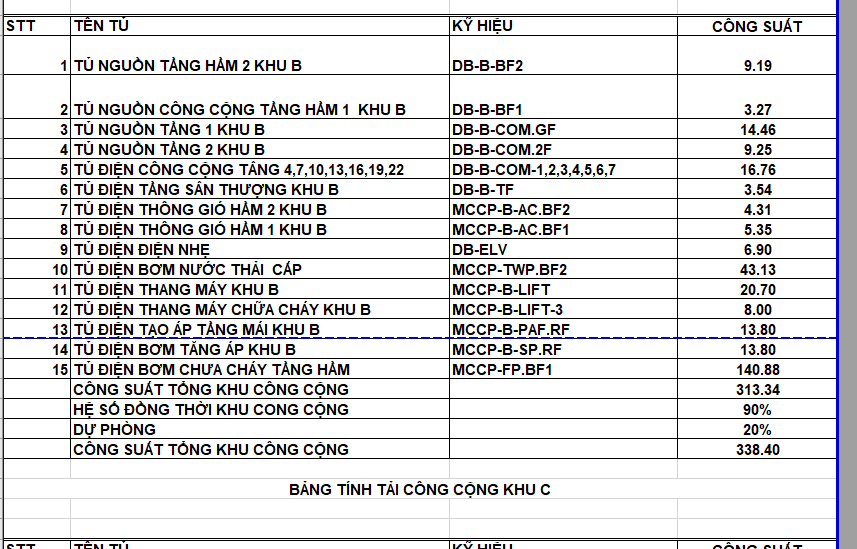

Ví dụ thực tế trong hồ sơ thiết kế có thể xác định tổng phụ tải của khu căn hộ vào khoảng 1970 kVA và từ đó lựa chọn máy biến áp công suất 2000 kVA nhằm đảm bảo khả năng vận hành ổn định cũng như có dự phòng cho các trường hợp tải tăng trong tương lai.
Toàn bộ quá trình tính toán cần được trình bày rõ ràng bằng bảng biểu, công thức và số liệu cụ thể thay vì chỉ mô tả chung chung. Đây là yêu cầu bắt buộc trong các hồ sơ thiết kế chuyên nghiệp nhằm giúp đơn vị thẩm tra, chủ đầu tư và đơn vị thi công có thể dễ dàng kiểm tra và đối chiếu số liệu.
Một lưu ý rất quan trọng là phần này cần có bảng Excel tính toán chi tiết đi kèm. Việc không có bảng tính hoặc trình bày thiếu cơ sở kỹ thuật sẽ khiến hồ sơ bị đánh giá là thiếu tính thuyết phục và khó được phê duyệt.
Ngoài ra, kỹ sư thiết kế cũng phải kiểm tra tính đồng bộ giữa các kết quả tính toán và bản vẽ kỹ thuật như sơ đồ nguyên lý, sơ đồ tủ điện và mặt bằng cấp điện nhằm tránh xảy ra sai sót trong quá trình triển khai thi công thực tế.
3.7. Chương 7 – 9: HỆ THỐNG ĐIỆN NHẸ (ELV)
Hệ thống điện nhẹ (ELV – Extra Low Voltage) là nhóm hệ thống phục vụ thông tin liên lạc, quản lý vận hành và an ninh cho công trình. Mặc dù sử dụng điện áp thấp nhưng đây lại là hạng mục có vai trò rất quan trọng trong các công trình hiện đại, đặc biệt đối với văn phòng, khách sạn, trung tâm thương mại và nhà máy công nghiệp.
a. Hệ thống Camera giám sát (CCTV)
Trong phần này, bản thuyết minh cần trình bày đầy đủ vị trí lắp đặt camera, phạm vi quan sát, góc ghi hình và phương án lưu trữ dữ liệu nhằm đảm bảo khả năng giám sát an ninh cho toàn bộ công trình.
Ngoài ra, cần mô tả rõ:
- Chủng loại camera sử dụng
- Độ phân giải hình ảnh
- Hệ thống đầu ghi hình
- Thời gian lưu trữ dữ liệu
- Hệ thống cấp nguồn và truyền tín hiệu
Đối với các công trình lớn, hệ thống CCTV thường được thiết kế theo dạng quản lý tập trung nhằm hỗ trợ giám sát và truy xuất dữ liệu nhanh chóng khi cần thiết.
b. Hệ thống âm thanh thông báo (PA)
Hệ thống âm thanh thông báo được sử dụng để phát nhạc nền, phát thông báo hoặc hỗ trợ sơ tán khi xảy ra sự cố khẩn cấp.
Nội dung thuyết minh cần trình bày:
- Loại loa sử dụng
- Công suất và vùng phủ âm thanh
- Bộ điều khiển trung tâm
- Bộ khuếch đại tín hiệu
- Giải pháp phân vùng âm thanh
Ngoài chế độ hoạt động thông thường, hệ thống PA hiện nay thường được tích hợp với hệ thống báo cháy để tự động phát thông báo sơ tán khi có sự cố.
c. Hệ thống mạng LAN – Internet
Đây là hệ thống hạ tầng truyền dẫn dữ liệu phục vụ kết nối mạng nội bộ và internet cho toàn bộ công trình.
Phần thuyết minh cần mô tả:
- Hệ thống switch mạng
- Tủ rack trung tâm
- Tuyến cáp mạng
- Điểm đấu nối người dùng
- Giải pháp quản lý và bảo mật mạng
Ngoài ra, nguyên tắc đi cáp mạng cũng cần được trình bày rõ nhằm hạn chế nhiễu điện từ và đảm bảo tốc độ truyền dữ liệu ổn định trong quá trình sử dụng.
d. Hệ thống truyền hình CATV
Hệ thống CATV có nhiệm vụ phân phối tín hiệu truyền hình đến các khu vực sử dụng trong công trình.
Các nội dung cần trình bày bao gồm:
- Bộ chia tín hiệu
- Bộ khuếch đại tín hiệu
- Hệ thống cáp đồng trục
- Ổ cắm TV tại các phòng
Trong các công trình hiện đại, hệ thống CATV còn có thể được tích hợp với IPTV hoặc hệ thống truyền hình kỹ thuật số nhằm nâng cao chất lượng dịch vụ và khả năng quản lý hệ thống.
3.8. Chương 10: MÁY PHÁT ĐIỆN
Máy phát điện dự phòng là một trong những thiết bị quan trọng nhất trong hệ thống điện công trình, có nhiệm vụ đảm bảo nguồn điện liên tục khi điện lưới xảy ra sự cố hoặc mất điện đột ngột. Đối với các công trình như bệnh viện, trung tâm dữ liệu, khách sạn, trung tâm thương mại hoặc nhà máy sản xuất, hệ thống máy phát điện gần như là yêu cầu bắt buộc nhằm duy trì hoạt động ổn định và hạn chế thiệt hại do gián đoạn nguồn điện gây ra.
Trong phần này, bản thuyết minh cần trình bày đầy đủ phương án lựa chọn máy phát điện, công suất thiết kế, nguyên lý hoạt động và khả năng cấp điện dự phòng cho các phụ tải ưu tiên của công trình.
Các nội dung chính cần thể hiện bao gồm:
- Công suất máy phát điện
- Chủng loại máy phát
- Loại nhiên liệu sử dụng
- Phương án lắp đặt
- Hệ thống ATS chuyển nguồn tự động
- Thời gian vận hành dự phòng
- Phụ tải ưu tiên được cấp điện khi mất điện lưới
Công suất máy phát thường được lựa chọn dựa trên tổng phụ tải ưu tiên của công trình kết hợp với hệ số dự phòng phù hợp nhằm đảm bảo khả năng vận hành ổn định trong các tình huống thực tế. Ngoài việc đáp ứng tải hiện tại, kỹ sư thiết kế cũng cần xem xét khả năng mở rộng phụ tải trong tương lai để lựa chọn công suất hợp lý.
Bên cạnh công suất, bản thuyết minh cũng cần mô tả nguyên lý hoạt động của hệ thống ATS (Automatic Transfer Switch). Đây là thiết bị có nhiệm vụ tự động chuyển nguồn từ điện lưới sang máy phát điện khi xảy ra mất điện và chuyển ngược lại khi nguồn điện lưới được khôi phục ổn định.
Ngoài ra, phần này cũng cần trình bày các giải pháp kỹ thuật liên quan đến:
- Hệ thống thông gió phòng máy phát
- Giải pháp tiêu âm chống ồn
- Hệ thống cấp nhiên liệu
- Hệ thống thoát khí thải
- Giải pháp chống rung cho máy phát
Đối với các công trình yêu cầu vận hành liên tục trong thời gian dài, thời gian backup của máy phát điện cũng cần được xác định rõ nhằm đảm bảo đáp ứng yêu cầu khai thác thực tế của chủ đầu tư.
4. Quy trình chuẩn lập bảng thuyết minh điện – ELV
Một bản thuyết minh thiết kế điện – điện nhẹ chuyên nghiệp không chỉ cần đầy đủ nội dung kỹ thuật mà còn phải được xây dựng theo quy trình rõ ràng và logic nhằm đảm bảo tính chính xác, đồng bộ và thuận tiện cho quá trình kiểm tra, thẩm tra cũng như triển khai thi công thực tế.
Thông thường, quy trình lập bảng thuyết minh điện – ELV sẽ được thực hiện theo các bước cơ bản sau đây.
Bước 1: Xác định cấu trúc hồ sơ
Trước khi bắt đầu viết thuyết minh, kỹ sư cần xây dựng cấu trúc tổng thể của hồ sơ nhằm đảm bảo nội dung được trình bày khoa học và đầy đủ. Trong thực tế, hầu hết các hồ sơ thiết kế điện chuyên nghiệp đều được triển khai theo khoảng 10 chương tiêu chuẩn nhằm thuận tiện cho công tác kiểm tra và quản lý hồ sơ kỹ thuật.
Mỗi chương cần được phân chia rõ ràng theo từng hạng mục như cấp điện, chiếu sáng, tiếp địa, điện nhẹ, máy phát điện và tính toán thiết kế nhằm giúp người đọc dễ dàng tra cứu và đối chiếu với bản vẽ kỹ thuật.
Việc xác định cấu trúc ngay từ đầu cũng giúp tránh tình trạng thiếu nội dung hoặc trình bày chồng chéo giữa các phần trong hồ sơ.
Bước 2: Thu thập dữ liệu đầu vào
Sau khi hoàn thiện cấu trúc hồ sơ, bước tiếp theo là thu thập toàn bộ dữ liệu phục vụ cho quá trình thiết kế và lập thuyết minh.
Các dữ liệu cần chuẩn bị thường bao gồm:
- Hồ sơ kiến trúc
- Hồ sơ kết cấu
- Công năng sử dụng của công trình
- Phụ tải điện dự kiến
- Yêu cầu kỹ thuật của chủ đầu tư
- Tiêu chuẩn thiết kế áp dụng
- Điều kiện cấp điện khu vực
Ngoài ra, đối với các công trình lớn hoặc có yêu cầu đặc biệt, kỹ sư cũng cần phối hợp với các bộ môn khác như HVAC, cấp thoát nước, PCCC và kiến trúc nhằm đảm bảo tính đồng bộ giữa các hệ thống kỹ thuật.
Đây là bước rất quan trọng vì mọi tính toán và lựa chọn thiết bị sau này đều phụ thuộc trực tiếp vào độ chính xác của dữ liệu đầu vào.
Bước 3: Thực hiện tính toán thiết kế
Sau khi có đầy đủ dữ liệu đầu vào, kỹ sư sẽ tiến hành tính toán toàn bộ hệ thống điện của công trình.
Các nội dung tính toán thường bao gồm:
- Tính toán phụ tải điện
- Tính toán công suất máy biến áp
- Tính toán công suất máy phát điện
- Lựa chọn tiết diện cáp điện
- Tính toán sụt áp
- Tính toán dòng ngắn mạch
- Lựa chọn thiết bị đóng cắt
- Tính toán tụ bù công suất phản kháng
Toàn bộ các kết quả tính toán cần được trình bày bằng bảng biểu rõ ràng, có công thức cụ thể và đồng bộ với các bản vẽ thiết kế kỹ thuật nhằm đảm bảo tính chính xác và thuận tiện cho quá trình kiểm tra hồ sơ.
Trong các dự án chuyên nghiệp, phần tính toán thường được thực hiện bằng bảng Excel hoặc phần mềm chuyên dụng nhằm tăng độ chính xác và giảm thiểu sai sót.
Bước 4: Viết thuyết minh kỹ thuật
Sau khi hoàn thiện phần tính toán, kỹ sư sẽ bắt đầu triển khai nội dung thuyết minh kỹ thuật theo từng chương đã xây dựng từ trước.
Quá trình viết thuyết minh cần đảm bảo:
- Nội dung rõ ràng và logic
- Có số liệu kỹ thuật cụ thể
- Có dẫn chứng tiêu chuẩn áp dụng
- Có bảng biểu minh họa
- Có mô tả nguyên lý hoạt động của hệ thống
Ngoài việc trình bày thông số kỹ thuật, bản thuyết minh cũng cần giải thích lý do lựa chọn phương án thiết kế nhằm giúp chủ đầu tư và đơn vị thẩm tra hiểu rõ cơ sở của giải pháp kỹ thuật được đề xuất.
Đối với các dự án lớn, phần thuyết minh thường được kết hợp với hình minh họa, sơ đồ nguyên lý và bảng thống kê thiết bị để tăng tính trực quan cho hồ sơ.
Bước 5: Kiểm tra và hoàn thiện hồ sơ
Đây là bước cuối cùng nhưng có vai trò rất quan trọng trong toàn bộ quá trình lập hồ sơ thiết kế điện – ELV.
Sau khi hoàn thành bản thuyết minh, kỹ sư cần rà soát lại toàn bộ nội dung để kiểm tra tính chính xác và đồng bộ giữa các phần của hồ sơ.
Các nội dung cần kiểm tra bao gồm:
- So sánh số liệu với bản vẽ kỹ thuật
- Kiểm tra logic tính toán
- Kiểm tra tên thiết bị và ký hiệu
- Kiểm tra công suất thiết bị
- Kiểm tra tiêu chuẩn áp dụng
- Kiểm tra lỗi trình bày và định dạng
Việc kiểm tra kỹ lưỡng trước khi phát hành hồ sơ sẽ giúp hạn chế tối đa sai sót trong quá trình thi công, đồng thời giảm thời gian chỉnh sửa khi thẩm tra hoặc nghiệm thu dự án.
5. Các lỗi thường gặp khi lập thuyết minh
Trong thực tế, nhiều hồ sơ thiết kế điện – điện nhẹ mặc dù có đầy đủ bản vẽ nhưng phần thuyết minh lại tồn tại khá nhiều lỗi kỹ thuật và lỗi trình bày, làm ảnh hưởng đến chất lượng hồ sơ cũng như quá trình triển khai thi công.
Một trong những lỗi phổ biến nhất là sử dụng lại hồ sơ cũ mà không cập nhật đầy đủ thông số của dự án mới. Việc copy nội dung từ các dự án trước có thể dẫn đến sai công suất phụ tải, sai chủng loại thiết bị hoặc sai tiêu chuẩn áp dụng, gây ảnh hưởng trực tiếp đến độ chính xác của hồ sơ thiết kế.
Ngoài ra, nhiều kỹ sư không cập nhật các tiêu chuẩn và quy chuẩn mới nhất, dẫn đến tình trạng hồ sơ không đáp ứng yêu cầu thẩm tra hoặc phải chỉnh sửa nhiều lần trước khi được phê duyệt.
Một lỗi nghiêm trọng khác là phần tính toán thiết kế không đầy đủ hoặc chỉ mô tả chung chung mà không có bảng tính cụ thể đi kèm. Điều này khiến hồ sơ thiếu cơ sở kỹ thuật và làm giảm tính thuyết phục khi trình duyệt với chủ đầu tư hoặc đơn vị thẩm tra.
Sai tên thiết bị, sai ký hiệu hoặc không đồng bộ giữa thuyết minh và bản vẽ cũng là lỗi thường gặp trong các dự án thực tế. Những sai sót này tuy nhỏ nhưng có thể gây nhầm lẫn trong quá trình mua sắm vật tư và thi công ngoài công trường.
6. Cách tối ưu bảng thuyết minh
6.1. Tối ưu tiêu đề
Một bản thuyết minh chuyên nghiệp cần có hệ thống tiêu đề rõ ràng, đúng trọng tâm và dễ tra cứu. Tiêu đề nên phản ánh đúng nội dung kỹ thuật của từng phần để người đọc dễ dàng theo dõi và kiểm tra hồ sơ.
Ví dụ:
- Thuyết minh thiết kế hệ thống điện
- Thuyết minh hệ thống điện nhẹ ELV
- Thuyết minh cấp điện công trình
- Thuyết minh hệ thống chiếu sáng và tiếp địa
Việc đặt tiêu đề rõ ràng cũng giúp hồ sơ chuyên nghiệp hơn và thuận lợi cho công tác lưu trữ tài liệu kỹ thuật.
6.2. Tối ưu nội dung
Nội dung thuyết minh cần được trình bày mạch lạc, có chiều sâu kỹ thuật và bám sát bản vẽ thiết kế thực tế.
Một bản thuyết minh chất lượng nên có:
- Heading phân cấp rõ ràng
- Số liệu tính toán cụ thể
- Dẫn chứng tiêu chuẩn kỹ thuật
- Công thức tính toán minh bạch
- Bảng biểu thống kê thiết bị
- Nội dung đồng bộ với bản vẽ kỹ thuật
Ngoài ra, việc sử dụng hình minh họa, sơ đồ nguyên lý hoặc bảng tính cũng sẽ giúp tăng tính trực quan và dễ hiểu cho hồ sơ.
6.3. Tối ưu trải nghiệm người đọc
Một lỗi thường gặp của nhiều hồ sơ kỹ thuật là trình bày quá dày đặc, khó đọc và khó tra cứu thông tin. Vì vậy, cần tối ưu cách trình bày để người đọc có thể dễ dàng theo dõi nội dung.
Các giải pháp thường được áp dụng bao gồm:
- Chia đoạn ngắn rõ ràng
- Sử dụng tiêu đề phụ hợp lý
- Trình bày bảng biểu khoa học
- Làm nổi bật các thông số quan trọng
- Dẫn chứng bản vẽ và tiêu chuẩn cụ thể
Một bản thuyết minh được trình bày tốt sẽ giúp đơn vị thẩm tra, chủ đầu tư và đơn vị thi công dễ dàng kiểm tra, đối chiếu và triển khai công việc thực tế.
7. Lợi ích khi sử dụng file mẫu thực tế
👉 Khi tải file mẫu bạn sẽ:
- Có format chuẩn 100%
- Áp dụng ngay cho dự án
- Dễ chỉnh sửa theo từng công trình
8. Kết luận
Lập bảng thuyết minh thiết kế điện – điện nhẹ là bước không thể thiếu trong bất kỳ dự án nào. Một bảng thuyết minh tốt sẽ giúp:
- Hồ sơ dễ duyệt
- Thi công chính xác
- Vận hành ổn định
Việc sử dụng đúng cấu trúc thực tế như file mẫu chính là chìa khóa để nâng cao chất lượng hồ sơ thiết kế.
📥 Tải file mẫu đầy đủ
CONTACT US
Nếu bạn có nhu cầu về thiết kế và thi công hệ thống MEP một cách khoa học và chuyên nghiệp vui lòng liên hệ thông tin bên dưới
TRIEU MINH ENGINEERING COMPANY
ĐỊA CHỈ: 109 NGUYỄN THỊ NHUNG. P. HIỆP BÌNH, TP. HỒ CHÍ MINH
MAIL: TRIEUMINH@TRIEUMINH.COM
ĐIỆN THOẠI (ZALO): 0976.422.223
More
Tại sao chọn công ty Triều Minh làm nhà thầu cơ điện
Main MEP contractor Trieu Minh
