QUY TRÌNH PHỐI HỢP MEP TRÊN BẢN VẼ (MEP COORDINATION)
Trong các dự án xây dựng hiện đại như cao ốc văn phòng, trung tâm thương mại, nhà máy hay bệnh viện, hệ thống MEP (Mechanical – Electrical – Plumbing) chiếm tới 30–60% khối lượng kỹ thuật. Tuy nhiên, nếu không có quy trình phối hợp MEP (MEP Coordination) bài bản, các xung đột giữa hệ thống là điều gần như không thể tránh khỏi.
Đặc biệt, trong thực tế triển khai, nhiều kỹ sư thường mắc sai lầm về thứ tự ưu tiên hệ thống, dẫn đến việc phải sửa chữa lớn khi thi công. Trong đó, ống thoát nước và busway là hai hệ cần được ưu tiên cao nhưng thường bị đánh giá thấp.
Bài viết này sẽ trình bày lại quy trình phối hợp MEP đầy đủ, rõ ràng, thực tế thi công, đồng thời cập nhật nguyên tắc ưu tiên chính xác giúp bạn triển khai hiệu quả và đạt chuẩn SEO cao.
1. Phối hợp MEP là gì?
Phối hợp MEP (MEP Coordination) hay combine hệ thống MEP là quá trình:
- Tích hợp các hệ thống cơ điện vào cùng một không gian
- Kiểm tra và loại bỏ xung đột (clash)
- Tối ưu tuyến đi và cao độ
- Đảm bảo khả năng thi công và vận hành
Các hệ thống chính bao gồm:
- HVAC (ống gió, AHU, FCU)
- Cấp thoát nước (Plumbing)
- PCCC (Fire Fighting)
- Điện (cable tray, busway)
- ELV (điện nhẹ)
- Đường ống công nghệ

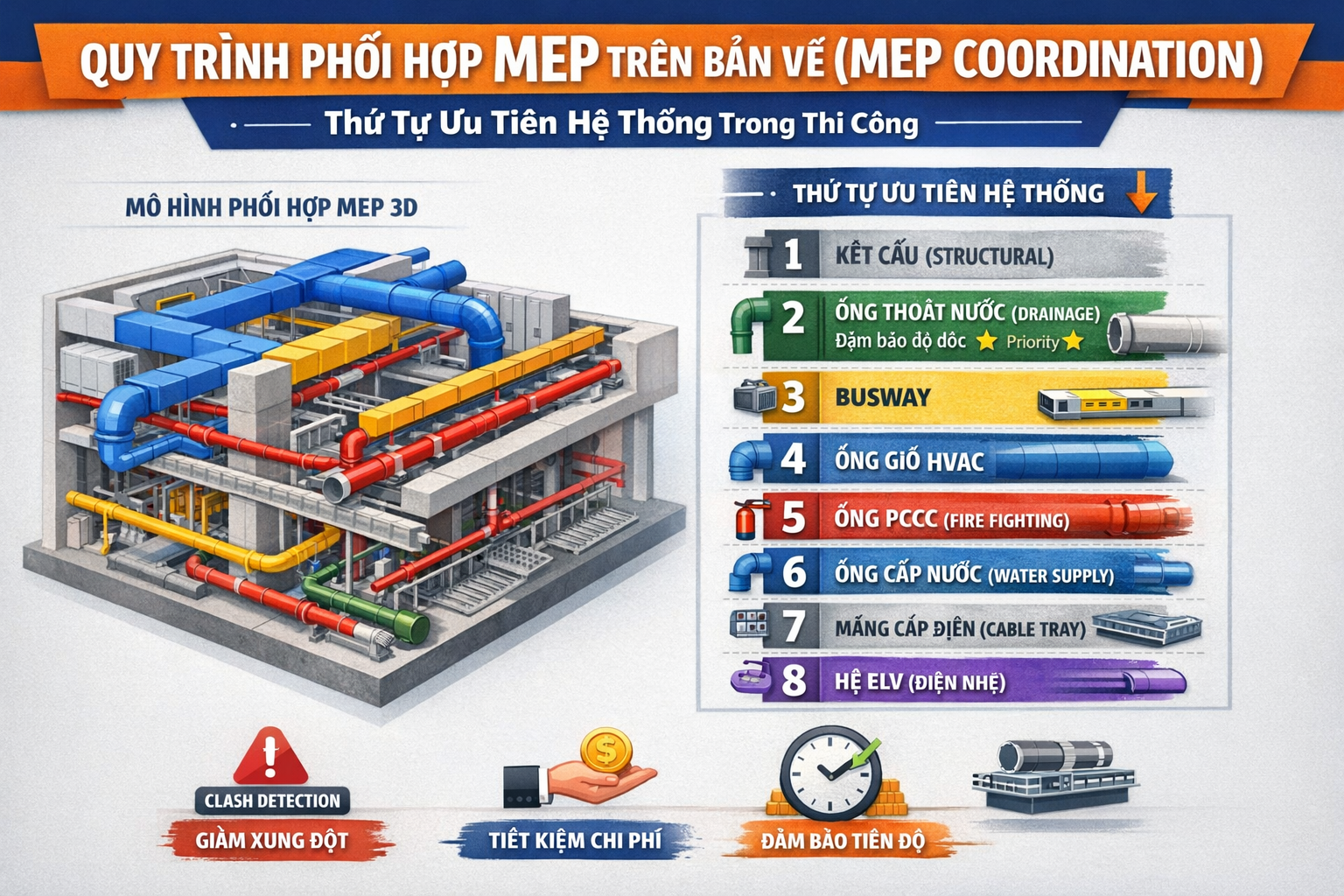

QUY TRÌNH PHỐI HỢP MEP TRÊN BẢN VẼ (MEP COORDINATION)
2. Tầm quan trọng của phối hợp MEP
2.1 Giảm xung đột thi công
Nếu không phối hợp từ bản vẽ:
- Ống chồng chéo nhau
- Thiết bị không lắp được
- Phải đục phá kết cấu
→ Gây chậm tiến độ và tăng chi phí.
2.2 Tối ưu không gian trần kỹ thuật
- Giảm chiều cao trần
- Tăng thẩm mỹ kiến trúc
- Tối ưu layout hệ thống
2.3 Đảm bảo vận hành lâu dài
- Dễ bảo trì
- Dễ thay thế
- Tránh hỏng hóc dây chuyền
3. Nguyên tắc cốt lõi khi phối hợp MEP
3.1 Nguyên tắc ưu tiên hệ thống (CẬP NHẬT QUAN TRỌNG)
Đây là phần quan trọng nhất trong toàn bộ quá trình coordination.
Thứ tự ưu tiên chuẩn thực tế thi công:
- Kết cấu (Structural)
→ Không được phép thay đổi - Ống thoát nước (Drainage) ⭐ Ưu tiên rất cao
→ Lý do:- Bắt buộc phải có độ dốc (1/50 – 1/100)
- Không thể uốn linh hoạt như hệ khác
- Nếu bị cản → gần như phải thay đổi toàn tuyến
- Ống gió chính (Main Duct HVAC)
→ Kích thước lớn, khó xoay chuyển - Busway (Thanh dẫn điện) ⭐ Ưu tiên cao
→ Lý do:- Kích thước lớn, cứng, không linh hoạt
- Bán kính uốn hạn chế
- Yêu cầu an toàn điện cao
- Ống chữa cháy (Fire Fighting)
→ Áp lực cao, cần tuyến hợp lý - Ống cấp nước (Water Supply)
→ Linh hoạt hơn thoát nước - Máng cáp điện (Cable Tray)
→ Có thể điều chỉnh cao độ tương đối linh hoạt - Hệ ELV (điện nhẹ)
→ Linh hoạt nhất
3.2 Nguyên tắc độ dốc (Slope Priority)
Đặc biệt với ống thoát nước:
- Phải đảm bảo độ dốc liên tục
- Không được “võng” hoặc đổi chiều sai kỹ thuật
- Tránh việc “né” hệ khác làm mất độ dốc
👉 Đây là lý do khiến hệ này phải ưu tiên cao hơn cả HVAC trong nhiều trường hợp thực tế.
3.3 Nguyên tắc không gian bảo trì
- Luôn chừa khoảng thao tác
- Không đặt thiết bị sát trần
- Không bị che khuất
3.4 Nguyên tắc thi công thực tế
- Phải lắp được ngoài hiện trường
- Có đường vận chuyển vật tư
- Không thiết kế “trên giấy”
4. Quy trình phối hợp MEP chi tiết
4.1 Bước 1: Thu thập & kiểm tra bản vẽ
Bao gồm:
- Kiến trúc
- Kết cấu
- MEP các bộ môn
Kiểm tra:
- Version bản vẽ
- Sai lệch cao độ
- Thiếu thông tin
4.2 Bước 2: Dựng mô hình 3D (BIM Modeling)
Sử dụng:
- Revit MEP
- Navisworks
Thực hiện:
- Dựng từng hệ thống
- Gán cao độ chính xác
- Thể hiện đúng kích thước thực tế
4.3 Bước 3: Link model tổng
- Gộp tất cả hệ vào 1 file
- Thiết lập shared coordinate
4.4 Bước 4: Phát hiện xung đột (Clash Detection)
Các loại clash:
- Hard clash: va chạm trực tiếp
- Soft clash: không đủ khoảng cách
- Clearance clash: không đủ bảo trì
4.5 Bước 5: Phân tích & xử lý xung đột
Áp dụng đúng thứ tự ưu tiên hệ thống:
Ví dụ thực tế:
Case 1:
Ống thoát nước đụng ống gió
→ Điều chỉnh ống gió (KHÔNG được chỉnh thoát nước nếu mất dốc)
Case 2:
Busway đụng máng cáp
→ Điều chỉnh máng cáp
Case 3:
Ống gió đụng dầm
→ Không được xử lý → phải đổi tuyến
4.6 Bước 6: Họp coordination
Thành phần:
- MEP
- Kết cấu
- Kiến trúc
- Tư vấn giám sát
Nội dung:
- Review clash
- Chốt phương án
- Ghi biên bản
4.7 Bước 7: Update & kiểm tra lại
- Update model
- Chạy lại clash
- Đảm bảo không phát sinh lỗi mới
4.8 Bước 8: Xuất bản vẽ thi công
- Shopdrawing
- Coordination drawing
- As-built (sau thi công)
5. Chiến lược phối hợp MEP hiệu quả
5.1 Phối hợp theo khu vực (Zone)
- Chia nhỏ từng khu
- Dễ kiểm soát
- Giảm lỗi tổng thể
5.2 Đi tuyến chính trước
Luôn triển khai:
- Ống thoát nước chính
- Busway
- Ống gió lớn
Sau đó mới đến hệ phụ.
5.3 Phối hợp theo trục (Shaft)
- Ưu tiên bố trí đứng trước
- Tránh xung đột xuyên tầng
5.4 Kiểm tra liên tục
- Sau mỗi lần chỉnh sửa
- Tránh “clash dây chuyền”
6. Công cụ sử dụng trong MEP Coordination
6.1 Revit MEP
- Dựng mô hình chính
- Quản lý thông tin BIM
6.2 Navisworks Manage
- Clash detection chuyên sâu
- Xuất báo cáo
- Mô phỏng 4D
6.3 AutoCAD
- Dự án nhỏ
- Không tối ưu phối hợp
7. Lỗi phổ biến cần tránh
7.1 Sai thứ tự ưu tiên
👉 Lỗi nghiêm trọng nhất:
- Cho máng cáp đè ống thoát nước
- Điều chỉnh sai hệ chính
7.2 Bỏ qua độ dốc thoát nước
→ Không thoát nước được
→ Phải làm lại toàn bộ
7.3 Xem nhẹ busway
→ Không gian không đủ
→ Không lắp được ngoài thực tế
7.4 Không xét bảo trì
→ Không tiếp cận được thiết bị
7.5 Không kiểm tra thực tế
→ Model đẹp nhưng không thi công được
8. Tiêu chuẩn áp dụng
8.1 Tiêu chuẩn Việt Nam
- TCVN cấp thoát nước
- TCVN điện
- TCVN PCCC
8.2 Tiêu chuẩn quốc tế (tham khảo)
- ASHRAE (HVAC)
- NFPA (PCCC)
- IEC (Electrical)
9. Ứng dụng BIM trong phối hợp MEP
BIM giúp:
- Phối hợp 3D chính xác
- Giảm 80–90% clash
- Tối ưu chi phí
- Tăng hiệu quả thi công
10. Kinh nghiệm thực tế từ dự án
10.1 Ưu tiên thoát nước trước
→ Luôn dựng và lock tuyến thoát nước sớm
10.2 Busway đi riêng trục
→ Tránh chen với hệ khác
10.3 Tránh “né tạm”
→ Sửa một điểm có thể phá toàn hệ
10.4 Họp định kỳ
- Weekly coordination
- Theo dõi issue list
11. Quy trình phối hợp ngoài công trường
- So sánh model vs thực tế
- Điều chỉnh linh hoạt
- Ghi nhận thay đổi
12. Kết luận
Phối hợp MEP trên bản vẽ không chỉ là bước kỹ thuật mà là trung tâm kiểm soát rủi ro của toàn bộ dự án.
Đặc biệt, việc hiểu đúng thứ tự ưu tiên hệ thống, trong đó:
- Ống thoát nước phải ưu tiên rất cao (do yêu cầu độ dốc)
- Busway phải ưu tiên cao (do hạn chế lắp đặt)
→ sẽ quyết định trực tiếp đến khả năng thi công thành công.
Một quy trình phối hợp tốt sẽ giúp:
- Giảm xung đột gần như tuyệt đối
- Tiết kiệm chi phí lớn
- Đảm bảo tiến độ
