QUY TRÌNH THI CÔNG HỆ THỐNG CHỐNG SÉT, TIẾP ĐỊA CHO TÒA NHÀ
1. Tổng quan về hệ thống chống sét và tiếp địa trong công trình xây dựng hiện đại
Trong bối cảnh các công trình ngày càng phát triển theo hướng cao tầng, tích hợp nhiều thiết bị điện – điện tử có giá trị lớn và yêu cầu vận hành ổn định liên tục, hệ thống chống sét và tiếp địa không còn là hạng mục phụ trợ mà đã trở thành một phần bắt buộc trong thiết kế và thi công nhằm đảm bảo an toàn cho con người, thiết bị cũng như toàn bộ kết cấu công trình trước các tác động nguy hiểm của hiện tượng sét đánh trực tiếp và lan truyền.
Hệ thống chống sét cho tòa nhà là một tổ hợp bao gồm nhiều thành phần khác nhau như kim thu sét, dây dẫn sét, hệ thống tiếp địa, thiết bị chống sét lan truyền (SPD), tất cả được thiết kế và thi công đồng bộ nhằm tạo ra một đường dẫn an toàn để dòng điện sét có thể đi xuống đất mà không gây ra hư hỏng cho công trình.
Song song với đó, hệ thống tiếp địa đóng vai trò cực kỳ quan trọng trong việc phân tán dòng điện xuống đất, đảm bảo điện trở đất đạt tiêu chuẩn cho phép, từ đó giúp hệ thống chống sét hoạt động hiệu quả, đồng thời bảo vệ hệ thống điện và thiết bị khỏi các sự cố điện.
2. Vai trò quan trọng của hệ thống chống sét – tiếp địa đối với tòa nhà
Hệ thống chống sét và tiếp địa là một trong những hạng mục an toàn điện quan trọng nhất đối với mọi công trình xây dựng, từ nhà ở dân dụng, văn phòng, khách sạn đến nhà máy công nghiệp, bệnh viện và trung tâm dữ liệu. Trong điều kiện khí hậu nhiệt đới gió mùa như Việt Nam, nơi thường xuyên xuất hiện giông sét với mật độ cao, việc đầu tư và thi công hệ thống chống sét – tiếp địa đạt tiêu chuẩn không chỉ giúp bảo vệ con người và tài sản mà còn đảm bảo tính liên tục trong quá trình vận hành của công trình.
Một hệ thống chống sét được thiết kế và lắp đặt đúng kỹ thuật sẽ có khả năng thu nhận dòng điện sét, dẫn truyền xuống đất thông qua hệ thống tiếp địa an toàn, từ đó hạn chế tối đa các thiệt hại do sét đánh trực tiếp hoặc sét lan truyền gây ra. Bên cạnh đó, hệ thống tiếp địa còn đóng vai trò quan trọng trong việc ổn định điện áp, giảm nhiễu điện từ và nâng cao độ an toàn cho toàn bộ hệ thống điện trong tòa nhà.
2.1. Bảo vệ con người và tài sản khỏi nguy cơ sét đánh
Sét là hiện tượng phóng điện tự nhiên có năng lượng rất lớn, dòng điện có thể đạt hàng chục đến hàng trăm kiloampe trong thời gian cực ngắn. Khi sét đánh trực tiếp vào công trình không được trang bị hệ thống chống sét phù hợp, năng lượng khổng lồ này có thể gây cháy nổ, phá hủy kết cấu xây dựng, làm hư hỏng thiết bị và đe dọa nghiêm trọng đến tính mạng con người.
Hệ thống chống sét trực tiếp có nhiệm vụ thu nhận dòng điện sét thông qua kim thu sét hoặc lưới thu sét trên mái công trình, sau đó dẫn dòng điện này xuống hệ thống tiếp địa bằng các dây thoát sét chuyên dụng. Nhờ đó, năng lượng sét được phân tán an toàn xuống đất thay vì đi qua kết cấu công trình hoặc các thiết bị bên trong tòa nhà.
Đối với các công trình cao tầng, nhà máy sản xuất, kho chứa hàng hóa hoặc công trình có mật độ người sử dụng lớn, hệ thống chống sét không chỉ là giải pháp kỹ thuật mà còn là yêu cầu bắt buộc nhằm đảm bảo an toàn cho con người và tài sản trong suốt quá trình khai thác sử dụng.
2.2. Bảo vệ thiết bị điện và hệ thống điện tử
Ngày nay, hầu hết các tòa nhà đều được trang bị nhiều thiết bị điện tử và hệ thống điều khiển hiện đại như máy chủ dữ liệu (Server), hệ thống BMS, camera giám sát, thiết bị viễn thông, hệ thống mạng máy tính, thiết bị điều khiển tự động, thang máy và các thiết bị điện tử công nghệ cao khác.
Mặc dù sét không đánh trực tiếp vào công trình, các xung điện áp do sét lan truyền thông qua đường dây điện, đường tín hiệu hoặc mạng viễn thông vẫn có thể gây hư hỏng nghiêm trọng cho các thiết bị này. Chỉ một xung điện áp ngắn trong vài phần nghìn giây cũng có thể làm cháy bo mạch điện tử, gây mất dữ liệu hoặc làm gián đoạn hoạt động của toàn bộ hệ thống.
Việc kết hợp hệ thống chống sét lan truyền (SPD) với hệ thống tiếp địa đạt chuẩn sẽ giúp hấp thụ và triệt tiêu các xung điện áp nguy hiểm trước khi chúng tác động đến thiết bị. Đây là giải pháp đặc biệt quan trọng đối với trung tâm dữ liệu, ngân hàng, bệnh viện, nhà máy sản xuất tự động hóa và các công trình có yêu cầu cao về độ ổn định của hệ thống điện.
2.3. Đảm bảo vận hành ổn định và nâng cao tuổi thọ hệ thống điện
Ngoài chức năng bảo vệ khỏi sét đánh, hệ thống tiếp địa còn đóng vai trò quan trọng trong việc duy trì sự ổn định của toàn bộ hệ thống điện trong công trình. Một hệ thống nối đất được thi công đúng tiêu chuẩn sẽ giúp cân bằng điện thế, giảm nhiễu điện từ và hạn chế các hiện tượng điện áp bất thường có thể ảnh hưởng đến hoạt động của thiết bị.
Đối với các công trình sử dụng nhiều thiết bị điện tử nhạy cảm như trung tâm điều khiển, phòng máy chủ, phòng điều hành sản xuất hoặc hệ thống y tế, chất lượng tiếp địa có ảnh hưởng trực tiếp đến độ chính xác và độ tin cậy của thiết bị. Hệ thống tiếp địa tốt không chỉ giúp giảm nguy cơ hỏng hóc mà còn kéo dài tuổi thọ của thiết bị điện, giảm chi phí sửa chữa và bảo trì trong quá trình vận hành.
Bên cạnh đó, hệ thống tiếp địa còn là một phần không thể thiếu trong các giải pháp an toàn điện, giúp bảo vệ người sử dụng khỏi nguy cơ điện giật khi xảy ra sự cố rò điện hoặc chạm chập trong hệ thống.
3. Các thành phần chính của hệ thống chống sét và tiếp địa
Để hệ thống chống sét hoạt động hiệu quả, toàn bộ các thành phần phải được thiết kế đồng bộ và liên kết với nhau thành một hệ thống hoàn chỉnh. Mỗi bộ phận đều có vai trò riêng nhưng cùng hướng đến mục tiêu chung là thu nhận, dẫn truyền và tiêu tán dòng điện sét một cách an toàn.
3.1. Hệ thống chống sét trực tiếp
Hệ thống chống sét trực tiếp là tuyến phòng vệ đầu tiên của công trình trước các tác động của sét đánh trực tiếp. Nhiệm vụ chính của hệ thống này là thu nhận dòng điện sét và dẫn xuống đất thông qua các đường dẫn chuyên dụng.
Các thành phần chính bao gồm:
Kim thu sét: Đây là thiết bị được lắp đặt tại vị trí cao nhất của công trình nhằm tạo điểm thu hút và tiếp nhận dòng điện sét. Tùy theo yêu cầu thiết kế, công trình có thể sử dụng kim thu sét cổ điển (Franklin) hoặc kim thu sét phát tia tiên đạo (ESE) để mở rộng phạm vi bảo vệ.
Dây thoát sét: Là hệ thống dây dẫn có tiết diện phù hợp, thường sử dụng cáp đồng trần hoặc thép mạ kẽm, có nhiệm vụ dẫn dòng điện sét từ kim thu sét xuống hệ thống tiếp địa với điện trở thấp nhất và độ an toàn cao nhất.
Hệ thống dẫn sét xuống đất: Bao gồm các tuyến dẫn sét được bố trí dọc theo thân công trình, liên kết giữa kim thu sét và hệ thống tiếp địa nhằm tạo thành đường truyền dẫn liên tục cho dòng điện sét.
3.2. Hệ thống tiếp địa
Hệ thống tiếp địa là bộ phận cuối cùng trong quá trình tiêu tán năng lượng sét. Đây là hạng mục quyết định hiệu quả hoạt động của toàn bộ hệ thống chống sét.
Các thành phần chính gồm:
Cọc tiếp địa: Thường sử dụng cọc đồng nguyên chất hoặc cọc thép mạ đồng đóng sâu xuống đất nhằm tạo tiếp xúc tốt với môi trường đất tự nhiên và nâng cao khả năng tản dòng điện.
Dây nối đất: Sử dụng cáp đồng trần hoặc băng đồng để liên kết các cọc tiếp địa thành một mạng lưới thống nhất, giúp phân tán dòng điện sét đồng đều trong khu vực tiếp địa.
Hố kiểm tra tiếp địa: Là vị trí phục vụ công tác đo điện trở nối đất, kiểm tra tình trạng hoạt động và bảo trì hệ thống trong quá trình vận hành.
Hóa chất giảm điện trở đất: Được sử dụng trong những khu vực có điện trở suất đất cao nhằm cải thiện khả năng dẫn điện của môi trường đất và đảm bảo hệ thống đạt giá trị điện trở theo yêu cầu thiết kế.

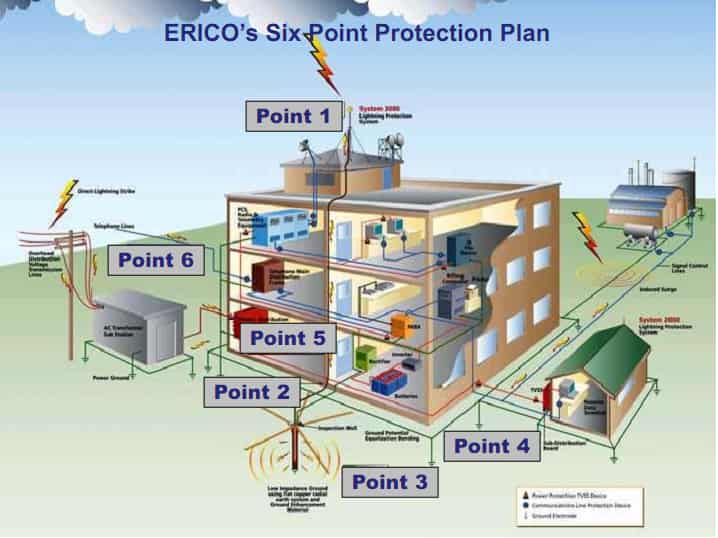

3.3. Hệ thống chống sét lan truyền (SPD)
Bên cạnh chống sét trực tiếp, chống sét lan truyền là giải pháp không thể thiếu đối với các công trình hiện đại có nhiều thiết bị điện tử và hệ thống điều khiển tự động.
Thiết bị chống sét lan truyền (SPD) có nhiệm vụ phát hiện và triệt tiêu các xung điện áp đột biến xuất hiện trên đường dây điện hoặc đường tín hiệu trước khi chúng gây hư hỏng cho thiết bị.
SPD thường được lắp đặt tại nhiều cấp bảo vệ khác nhau như:
Tủ điện tổng (MSB): Đây là vị trí lắp đặt SPD cấp 1 nhằm xử lý các xung điện áp lớn từ bên ngoài truyền vào hệ thống điện của công trình.
Tủ điện phân phối (DB): SPD cấp 2 được lắp đặt tại các tủ điện phân phối nhằm giảm tiếp các xung điện áp còn sót lại sau cấp bảo vệ đầu tiên.
Thiết bị đầu cuối: Các SPD cấp 3 được lắp đặt gần các thiết bị nhạy cảm như máy chủ, hệ thống mạng, camera, thiết bị điều khiển hoặc thiết bị y tế nhằm đảm bảo mức độ bảo vệ cao nhất.
Sự kết hợp đồng bộ giữa hệ thống chống sét trực tiếp, hệ thống tiếp địa và hệ thống chống sét lan truyền sẽ tạo thành giải pháp bảo vệ toàn diện cho công trình trước các nguy cơ do sét gây ra.

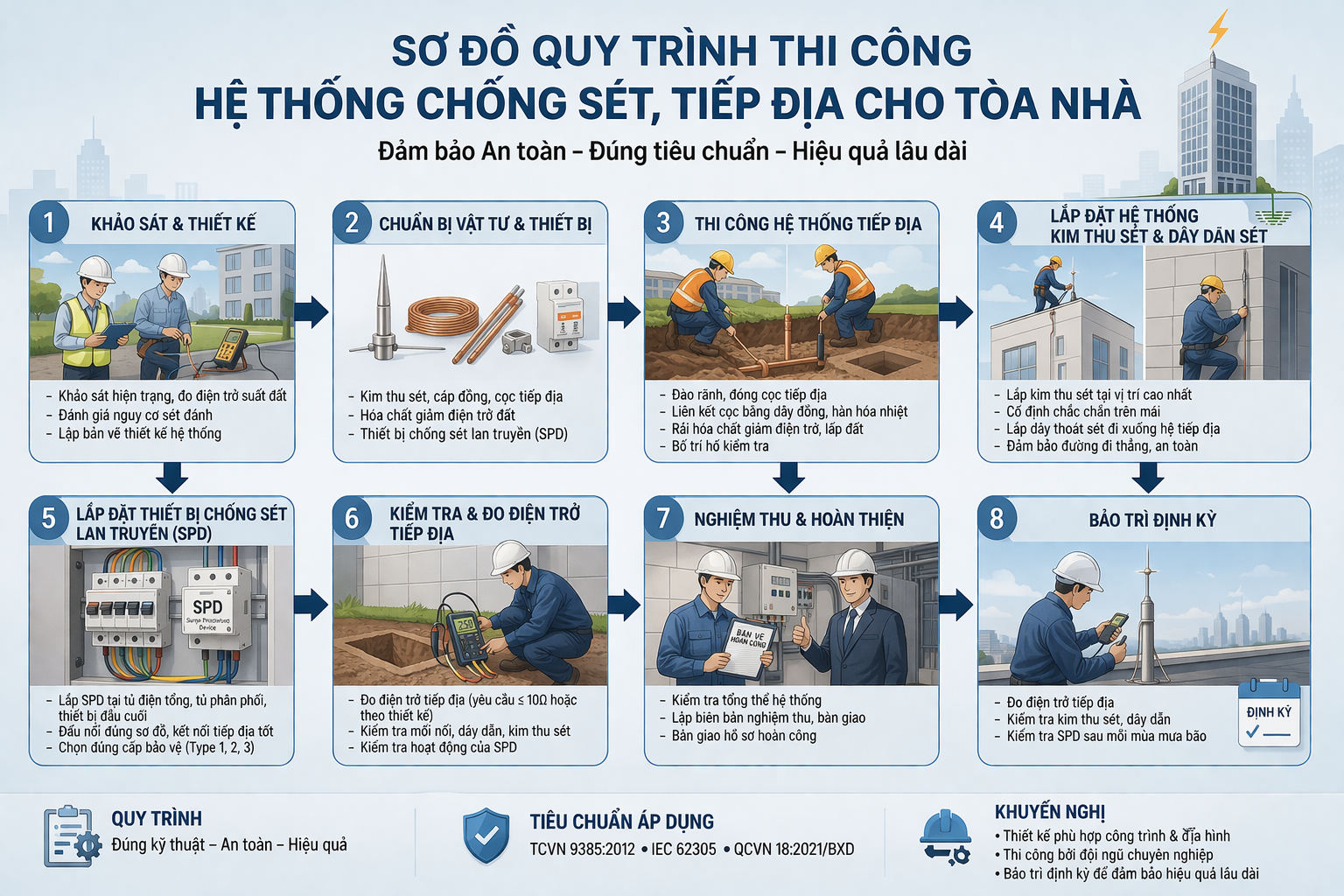

4. Quy trình thi công hệ thống chống sét, tiếp địa chi tiết
4.1. Khảo sát hiện trạng và thiết kế hệ thống chống sét
Bước khảo sát hiện trạng là giai đoạn đầu tiên và có vai trò quyết định đến hiệu quả của toàn bộ hệ thống chống sét, bởi việc lựa chọn phương án thiết kế phụ thuộc rất nhiều vào đặc điểm địa hình, cấu trúc công trình cũng như điều kiện đất nền.
Trong quá trình khảo sát, kỹ sư cần thực hiện các công việc như:
- Đánh giá chiều cao, hình dạng công trình
- Xác định khu vực có nguy cơ bị sét đánh cao
- Đo điện trở suất của đất
- Xác định vị trí bố trí kim thu sét và hệ thống tiếp địa
Sau khi khảo sát, tiến hành lập bản vẽ thiết kế bao gồm:
- Sơ đồ bố trí kim thu sét
- Tuyến dây dẫn sét
- Sơ đồ hệ thống tiếp địa
- Tính toán số lượng cọc tiếp địa
4.2. Chuẩn bị vật tư và thiết bị thi công
Việc chuẩn bị vật tư cần đảm bảo đúng tiêu chuẩn kỹ thuật và chất lượng nhằm đảm bảo tuổi thọ hệ thống trong điều kiện môi trường khắc nghiệt.
Các vật tư chính bao gồm:
- Kim thu sét bằng inox hoặc hợp kim chuyên dụng
- Cáp đồng trần hoặc bọc PVC
- Cọc tiếp địa thép mạ đồng
- Kẹp nối, phụ kiện liên kết
- Hóa chất giảm điện trở đất
Tất cả vật tư cần có chứng nhận chất lượng và nguồn gốc rõ ràng.
4.3. Thi công hệ thống tiếp địa
Hệ thống tiếp địa là phần quan trọng nhất trong toàn bộ hệ thống chống sét, bởi khả năng phân tán dòng điện sét xuống đất phụ thuộc hoàn toàn vào chất lượng của hệ thống này.
Các bước thi công:
- Đào rãnh hoặc khoan lỗ đóng cọc tiếp địa
- Đóng cọc tiếp địa xuống đất theo chiều sâu thiết kế
- Liên kết các cọc bằng dây đồng trần
- Hàn hóa nhiệt hoặc kẹp nối đảm bảo tiếp xúc tốt
- Rải hóa chất giảm điện trở đất (nếu cần)
- Lấp đất và hoàn thiện
Yêu cầu kỹ thuật:
- Điện trở tiếp địa thường ≤ 10 Ohm (hoặc thấp hơn tùy công trình)
- Mối nối chắc chắn, chống ăn mòn
- Bố trí hố kiểm tra để đo điện trở định kỳ
4.4. Thi công hệ thống kim thu sét và dây dẫn sét
Sau khi hoàn thành hệ thống tiếp địa, tiến hành lắp đặt hệ thống thu sét trên mái công trình.
Quy trình:
- Lắp đặt kim thu sét tại vị trí cao nhất
- Cố định chắc chắn vào kết cấu mái
- Lắp đặt dây thoát sét chạy xuống hệ tiếp địa
Lưu ý:
- Đường đi dây phải thẳng, hạn chế uốn cong
- Không đi chung với dây điện khác
- Cố định chắc chắn, tránh rung lắc
4.5. Lắp đặt hệ thống chống sét lan truyền (SPD)
Đây là phần bảo vệ thiết bị điện khỏi xung sét lan truyền qua đường dây điện.
Vị trí lắp đặt:
- Tủ điện tổng (SPD cấp 1)
- Tủ phân phối (SPD cấp 2)
- Thiết bị đầu cuối (SPD cấp 3)
Yêu cầu:
- Lắp đúng sơ đồ
- Kết nối tiếp địa tốt
- Chọn đúng cấp bảo vệ
4.6. Kiểm tra, đo điện trở tiếp địa và nghiệm thu hệ thống
Sau khi hoàn tất thi công, cần tiến hành kiểm tra toàn bộ hệ thống để đảm bảo đạt yêu cầu kỹ thuật trước khi đưa vào sử dụng.
Nội dung kiểm tra:
- Đo điện trở tiếp địa
- Kiểm tra mối nối
- Kiểm tra hệ thống dây dẫn
- Kiểm tra SPD
Tiêu chuẩn nghiệm thu:
- Điện trở đạt yêu cầu thiết kế
- Hệ thống hoạt động ổn định
- Không có lỗi kỹ thuật
5. Các lỗi thường gặp khi thi công chống sét – tiếp địa
Trong thực tế, một số lỗi phổ biến có thể ảnh hưởng nghiêm trọng đến hiệu quả hệ thống:
- Điện trở tiếp địa quá cao
- Mối nối không đảm bảo
- Lắp đặt sai vị trí kim thu sét
- Không lắp SPD hoặc lắp sai cấp
6. Tiêu chuẩn kỹ thuật áp dụng
Một số tiêu chuẩn cần tuân thủ:
- TCVN 9385:2012 – Chống sét cho công trình xây dựng
- IEC 62305 – Tiêu chuẩn quốc tế về chống sét
- Quy chuẩn điện Việt Nam
7. Kinh nghiệm tối ưu hệ thống chống sét cho tòa nhà
Để hệ thống hoạt động hiệu quả:
- Thiết kế phù hợp với địa hình
- Giảm điện trở tiếp địa tối đa
- Periodic maintenance
- Kiểm tra sau mỗi mùa mưa bão
8. Bảo trì hệ thống chống sét và tiếp địa
Việc bảo trì định kỳ giúp đảm bảo hệ thống luôn hoạt động tốt:
Hàng năm:
- Đo điện trở tiếp địa
- Kiểm tra kim thu sét
Sau giông sét:
- Kiểm tra toàn bộ hệ thống
- Thay thế thiết bị hư hỏng
9. Kết luận
Quy trình thi công hệ thống chống sét và tiếp địa cho tòa nhà là một chuỗi các công việc kỹ thuật đòi hỏi độ chính xác cao, tuân thủ nghiêm ngặt tiêu chuẩn và cần được thực hiện bởi đội ngũ chuyên môn có kinh nghiệm, nhằm đảm bảo an toàn tuyệt đối cho công trình cũng như con người trước các rủi ro do sét gây ra.
