SO SÁNH KIM THU SÉT CỔ ĐIỂN VÀ KIM THU SÉT TIÊN ĐẠO TRONG CHỐNG SÉT TRỰC TIẾP
Phân tích toàn diện, tiêu chuẩn áp dụng và lựa chọn tối ưu
Trong thiết kế và thi công hệ thống chống sét cho công trình xây dựng, việc lựa chọn đúng loại kim thu sét không chỉ ảnh hưởng đến hiệu quả bảo vệ mà còn tác động trực tiếp đến chi phí đầu tư, tính thẩm mỹ và khả năng vận hành lâu dài của hệ thống. Hiện nay, hai công nghệ được sử dụng phổ biến nhất là kim thu sét cổ điển (Franklin) và kim thu sét tiên đạo (ESE – Early Streamer Emission).
Mặc dù cùng có mục đích bảo vệ công trình khỏi sét đánh trực tiếp, nhưng hai loại kim này lại khác nhau đáng kể về nguyên lý hoạt động, phạm vi bảo vệ, tiêu chuẩn thiết kế cũng như hiệu quả thực tế. Việc hiểu rõ sự khác biệt này sẽ giúp chủ đầu tư, tư vấn thiết kế và nhà thầu đưa ra lựa chọn phù hợp nhất cho từng loại công trình.
1. Tổng quan về hệ thống chống sét
Hệ thống chống sét là một tổ hợp các giải pháp kỹ thuật nhằm bảo vệ công trình trước các tác động nguy hiểm của sét, bao gồm cả sét đánh trực tiếp và sét lan truyền. Một hệ thống chống sét hoàn chỉnh thường bao gồm các thành phần chính sau:
- Kim thu sét (bộ phận tiếp nhận tia sét)
- Dây dẫn sét (đường dẫn dòng điện xuống đất)

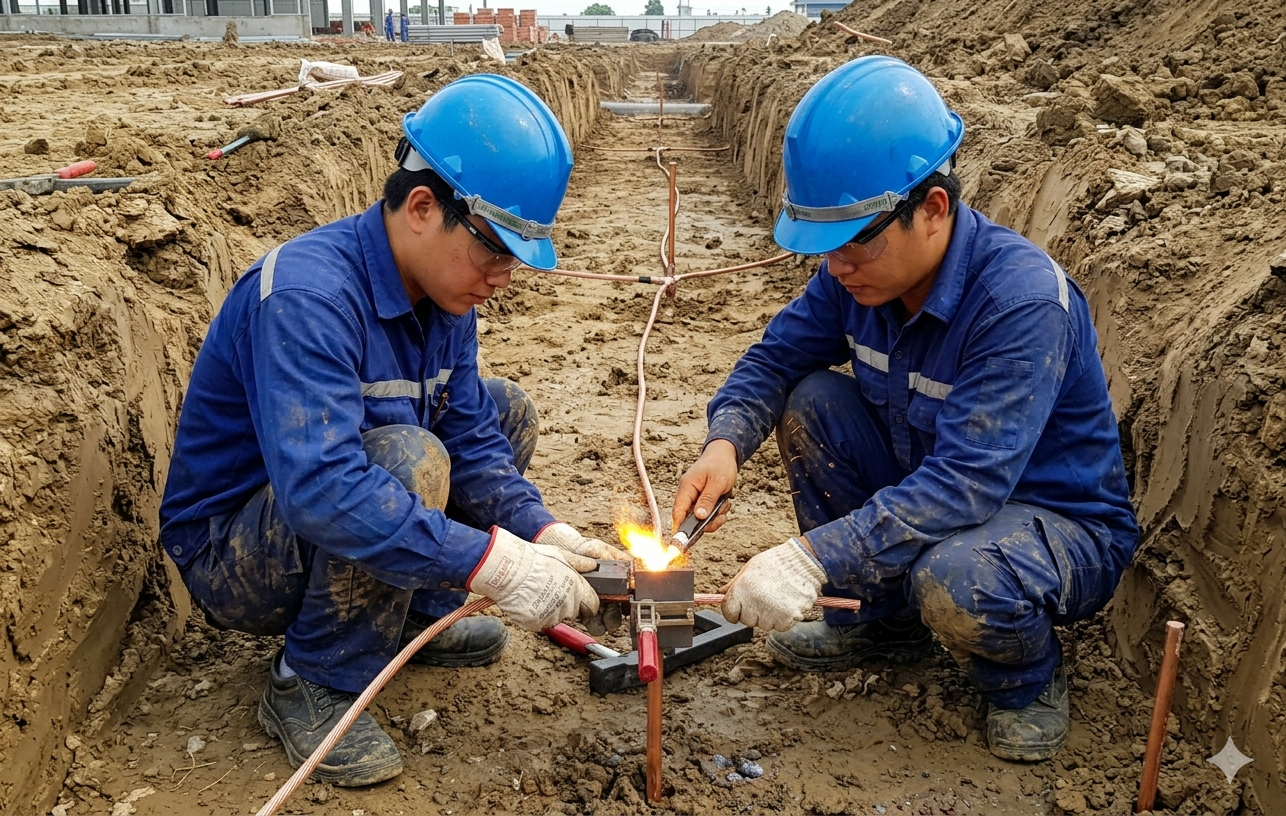

- Hệ thống tiếp địa (phân tán dòng sét vào đất)
- Thiết bị chống sét lan truyền (bảo vệ thiết bị điện)
Trong đó, kim thu sét là phần tử đóng vai trò quan trọng nhất, bởi đây là điểm tiếp xúc đầu tiên với tia sét và quyết định phạm vi bảo vệ của toàn bộ hệ thống.

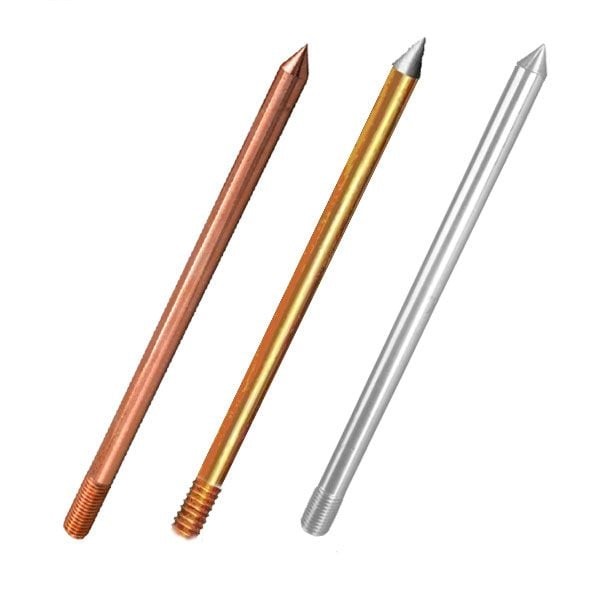

2. Kim thu sét cổ điển (Franklin) là gì?
Kim thu sét cổ điển là loại thiết bị chống sét truyền thống, được phát minh bởi Benjamin Franklin vào thế kỷ 18 và vẫn được sử dụng rộng rãi cho đến ngày nay.
2.1. Nguyên lý hoạt động
Kim thu sét cổ điển hoạt động theo cơ chế rất đơn giản nhưng hiệu quả. Khi có hiện tượng tích điện trong khí quyển, điểm kim loại nhọn của kim thu sét sẽ tập trung điện tích, từ đó làm tăng khả năng trở thành điểm đánh của tia sét. Khi sét xảy ra, dòng điện sẽ đi theo đường dẫn có điện trở thấp nhất, tức là đi qua kim thu sét, theo dây dẫn xuống hệ thống tiếp địa và được phân tán an toàn vào đất.
Có thể thấy, đây là phương pháp thu sét mang tính thụ động, nghĩa là kim không chủ động “đón” sét mà chỉ hoạt động khi tia sét đánh vào vùng bảo vệ của nó.
2.2. Phương pháp xác định vùng bảo vệ
Để xác định phạm vi bảo vệ của kim thu sét cổ điển, các kỹ sư thường sử dụng những phương pháp tiêu chuẩn như:
- Phương pháp góc bảo vệ
- Phương pháp quả cầu lăn (Rolling Sphere Method)
- Phương pháp lưới (Mesh Method)
Các phương pháp này được quy định rõ trong tiêu chuẩn IEC 62305, là bộ tiêu chuẩn được áp dụng rộng rãi trên toàn thế giới.
2.3. Đặc điểm nổi bật
Kim thu sét Franklin có cấu tạo đơn giản, không yêu cầu nguồn điện, dễ thi công và có độ tin cậy cao nhờ đã được kiểm chứng trong thời gian dài. Tuy nhiên, hạn chế lớn nhất của loại kim này là phạm vi bảo vệ tương đối nhỏ, do đó thường phải bố trí nhiều kim để đảm bảo an toàn cho toàn bộ công trình.

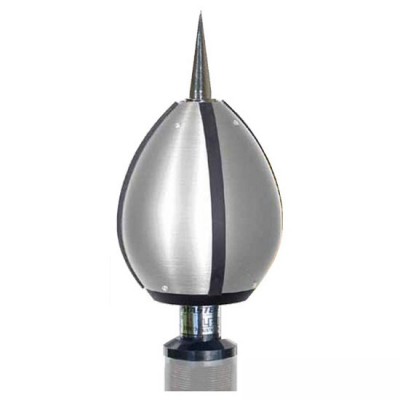

3. Kim thu sét tiên đạo (ESE) là gì?
Kim thu sét tiên đạo là một bước tiến trong công nghệ chống sét, được phát triển nhằm khắc phục những hạn chế của phương pháp cổ điển, đặc biệt là về phạm vi bảo vệ.
3.1. Nguyên lý hoạt động
Khác với kim Franklin, kim thu sét tiên đạo hoạt động theo cơ chế chủ động. Thiết bị này có khả năng phát ra tia tiên đạo sớm hơn so với quá trình hình thành tia sét tự nhiên. Nhờ đó, nó tạo ra một đường dẫn ion hóa trong không khí, giúp “dẫn hướng” tia sét về phía kim thu sét nhanh hơn và từ khoảng cách xa hơn.
Chính cơ chế này giúp kim ESE có phạm vi bảo vệ lớn hơn đáng kể so với kim cổ điển.
3.2. Tiêu chuẩn áp dụng
Kim thu sét tiên đạo được thiết kế và kiểm định theo tiêu chuẩn NFC 17-102. Tiêu chuẩn này quy định cụ thể về:
- Thời gian phát tia tiên đạo sớm (ΔT)
- Bán kính bảo vệ tương ứng
- Điều kiện lắp đặt và kiểm tra thiết bị
3.3. Đặc điểm nổi bật
Kim thu sét tiên đạo có ưu điểm nổi bật là bán kính bảo vệ lớn, giúp giảm số lượng kim cần lắp đặt. Điều này không chỉ giúp tiết kiệm chi phí vật tư mà còn rút ngắn thời gian thi công và nâng cao tính thẩm mỹ cho công trình.
4. So sánh chi tiết kim thu sét tiên đạo và kim thu sét cổ điển
4.1. Nguyên lý hoạt động
Kim thu sét cổ điển hoạt động theo cơ chế thụ động, chỉ thu sét khi tia sét đánh trực tiếp vào vùng bảo vệ. Trong khi đó, kim thu sét tiên đạo có khả năng phát tia đón sét sớm, giúp tăng xác suất thu sét và mở rộng vùng bảo vệ.
4.2. Phạm vi bảo vệ
Phạm vi bảo vệ là điểm khác biệt rõ rệt nhất giữa hai loại kim. Kim cổ điển có bán kính bảo vệ nhỏ, do đó cần bố trí nhiều điểm thu sét. Ngược lại, kim tiên đạo có thể bảo vệ một khu vực rộng lớn chỉ với một thiết bị, đặc biệt phù hợp với các công trình có diện tích lớn.
4.3. Chi phí đầu tư
Xét về chi phí thiết bị, kim thu sét cổ điển có giá thành thấp hơn. Tuy nhiên, khi tính đến tổng thể hệ thống bao gồm dây dẫn, cọc tiếp địa và nhân công, chi phí có thể tăng lên đáng kể. Trong khi đó, kim tiên đạo có giá thiết bị cao hơn nhưng lại giúp giảm đáng kể khối lượng thi công, từ đó tối ưu chi phí tổng thể.
4.4. Thi công và lắp đặt
Việc thi công hệ thống kim cổ điển thường phức tạp hơn do phải bố trí nhiều điểm thu sét và hệ thống dây dẫn dày đặc. Ngược lại, kim tiên đạo giúp đơn giản hóa việc lắp đặt nhờ số lượng thiết bị ít hơn.
4.5. Tính thẩm mỹ
Kim thu sét cổ điển với nhiều dây dẫn có thể ảnh hưởng đến mỹ quan công trình, đặc biệt là các công trình cao cấp. Kim tiên đạo với thiết kế gọn nhẹ và ít dây dẫn hơn sẽ mang lại tính thẩm mỹ cao hơn.
4.6. Tiêu chuẩn và tính pháp lý
Kim thu sét cổ điển tuân theo tiêu chuẩn IEC 62305 và được chấp nhận rộng rãi trên toàn cầu. Trong khi đó, kim tiên đạo áp dụng theo NFC 17-102 và vẫn còn gây tranh luận tại một số quốc gia.
4.7. Độ tin cậy
Kim Franklin có lịch sử sử dụng lâu dài và được kiểm chứng qua thực tế, do đó mang lại sự tin cậy cao. Kim ESE là công nghệ mới hơn, hiệu quả phụ thuộc nhiều vào chất lượng sản phẩm và nhà sản xuất.
5. Các tiêu chuẩn chống sét quan trọng
5.1. Tiêu chuẩn IEC 62305
IEC 62305 là bộ tiêu chuẩn quan trọng nhất trong thiết kế chống sét, bao gồm các nội dung:
- Đánh giá rủi ro do sét
- Thiết kế hệ thống chống sét trực tiếp
- Bảo vệ thiết bị điện và điện tử
5.2. Tiêu chuẩn NFC 17-102
NFC 17-102 quy định cách tính bán kính bảo vệ và phương pháp thử nghiệm cho kim ESE.
5.3. Tiêu chuẩn Việt Nam
Tại Việt Nam, các tiêu chuẩn thường áp dụng bao gồm:
- TCVN 9385:2012
- TCVN 4756:1989
Các tiêu chuẩn này được xây dựng dựa trên IEC và phù hợp với điều kiện thực tế trong nước.
TẢI TCVN-9385-2012
6. Ưu và nhược điểm tổng hợp
Kim thu sét cổ điển
Ưu điểm nổi bật của kim thu sét cổ điển là chi phí thấp, tiêu chuẩn rõ ràng và độ tin c ậy cao. Tuy nhiên, hạn chế lớn nhất là phạm vi bảo vệ nhỏ và yêu cầu nhiều thiết bị khi áp dụng cho công trình lớn.
Kim thu sét tiên đạo
Kim thu sét tiên đạo mang lại hiệu quả cao về phạm vi bảo vệ và tính thẩm mỹ, đồng thời giúp giảm khối lượng thi công. Tuy nhiên, chi phí đầu tư ban đầu cao hơn và phụ thuộc vào tiêu chuẩn riêng.
7. Ứng dụng thực tế
Trong thực tế, kim thu sét cổ điển thường được sử dụng cho các công trình nhỏ như nhà ở, nhà xưởng quy mô vừa hoặc các dự án yêu cầu tuân thủ nghiêm ngặt tiêu chuẩn quốc tế.
Ngược lại, kim thu sét tiên đạo phù hợp với các công trình lớn như tòa nhà cao tầng, khu công nghiệp, trung tâm thương mại hoặc sân bay, nơi cần phạm vi bảo vệ rộng và tối ưu chi phí tổng thể.
8. Lựa chọn giải pháp phù hợp
Việc lựa chọn kim thu sét cần dựa trên nhiều yếu tố như quy mô công trình, ngân sách, yêu cầu thẩm mỹ và tiêu chuẩn áp dụng. Không có giải pháp nào là tốt nhất trong mọi trường hợp, mà chỉ có giải pháp phù hợp nhất.
9. Kết luận về so sánh kim thu sét cổ điển và kim thu sét tiên đạo
Qua việc so sánh kim thu sét tiên đạo và kim thu sét cổ điển, có thể thấy mỗi loại đều có những ưu điểm và hạn chế riêng. Kim cổ điển mang lại sự an toàn và ổn định lâu dài, trong khi kim tiên đạo mang đến hiệu quả bảo vệ rộng và tính linh hoạt cao.
Việc lựa chọn đúng giải pháp sẽ giúp đảm bảo an toàn cho công trình, tối ưu chi phí đầu tư và nâng cao hiệu quả vận hành trong dài hạn.
