QUY TRÌNH THI CÔNG HỆ THỐNG THÔNG GIÓ NHÀ XƯỞNG

1. Tổng quan về hệ thống thông gió và làm mát nhà xưởng

Trong các công trình công nghiệp hiện đại, đặc biệt là các nhà xưởng sản xuất có quy mô lớn, việc đảm bảo môi trường không khí bên trong luôn thông thoáng, sạch và có nhiệt độ phù hợp là một yêu cầu bắt buộc nhằm duy trì hiệu suất lao động cũng như bảo vệ sức khỏe của công nhân vận hành.

Trên thực tế, trong quá trình sản xuất, nhà xưởng thường phát sinh lượng nhiệt rất lớn từ máy móc, thiết bị, con người và các quá trình công nghệ, đồng thời đi kèm với bụi, khí độc hoặc hơi ẩm. Nếu không có giải pháp thông gió và làm mát phù hợp, nhiệt độ trong nhà xưởng có thể tăng cao, gây ảnh hưởng trực tiếp đến năng suất lao động, tuổi thọ thiết bị và thậm chí là an toàn sản xuất.

Table of Contents

Do đó, việc thiết kế và thi công hệ thống thông gió kết hợp với giải pháp làm mát bằng quạt hơi nước (Cooling Pad – Fan) đang trở thành lựa chọn tối ưu, đặc biệt trong điều kiện khí hậu nóng ẩm như tại Việt Nam. Giải pháp này không chỉ giúp giảm nhiệt độ hiệu quả mà còn tiết kiệm chi phí đầu tư và vận hành so với các hệ thống điều hòa không khí công nghiệp truyền thống.

2. Phân loại hệ thống thông gió nhà xưởng

2.1. Hệ thống thông gió tự nhiên

Hệ thống thông gió tự nhiên hoạt động dựa trên nguyên lý chênh lệch áp suất và nhiệt độ giữa bên trong và bên ngoài công trình, từ đó tạo ra dòng không khí lưu thông một cách tự nhiên mà không cần sử dụng đến thiết bị cơ khí.

Các thành phần thường được sử dụng trong hệ thống này bao gồm cửa lấy gió, lam gió, cửa mái hoặc giếng trời. Mặc dù có ưu điểm lớn về tiết kiệm năng lượng và chi phí đầu tư thấp, tuy nhiên hệ thống này lại phụ thuộc nhiều vào điều kiện thời tiết và khó kiểm soát lưu lượng gió.

2.2. Hệ thống thông gió cưỡng bức

Hệ thống thông gió cưỡng bức sử dụng các thiết bị cơ khí như quạt hút hoặc quạt cấp để tạo ra dòng không khí lưu thông theo ý muốn, từ đó đảm bảo kiểm soát chính xác lưu lượng và hướng gió.

Các loại quạt thường được sử dụng bao gồm quạt hướng trục, quạt ly tâm, quạt mái hoặc quạt gắn tường. Đây là giải pháp phù hợp cho các nhà xưởng có tải nhiệt lớn, yêu cầu kiểm soát môi trường nghiêm ngặt.

2.3. Hệ thống làm mát bằng quạt hơi nước (Cooling Pad – Fan)

Đây là giải pháp kết hợp giữa thông gió cưỡng bức và làm mát bay hơi, hiện đang được ứng dụng rộng rãi trong các nhà xưởng tại Việt Nam do hiệu quả cao và chi phí hợp lý.

Hệ thống bao gồm tấm làm mát Cooling Pad được cấp nước liên tục và các quạt hút công suất lớn được bố trí đối diện. Khi không khí nóng từ bên ngoài đi qua tấm Cooling Pad đã được làm ướt, nhiệt độ của không khí sẽ giảm xuống trước khi được quạt hút đưa vào bên trong nhà xưởng.

3. Nguyên lý làm mát nhà xưởng bằng quạt hơi nước

Hệ thống làm mát nhà xưởng bằng quạt hơi nước (Cooling Pad kết hợp quạt hút công nghiệp) hoạt động dựa trên nguyên lý làm mát bay hơi tự nhiên (Evaporative Cooling). Đây là phương pháp tận dụng quá trình nước chuyển từ thể lỏng sang thể hơi để hấp thụ nhiệt từ môi trường xung quanh, qua đó làm giảm nhiệt độ của dòng không khí trước khi đưa vào không gian sản xuất.

Khi hệ thống vận hành, nước từ bể chứa sẽ được bơm tuần hoàn liên tục lên các tấm làm mát Cooling Pad thông qua hệ thống phân phối nước chuyên dụng. Nước thấm đều trên toàn bộ bề mặt Cooling Pad, tạo thành lớp màng nước mỏng phủ kín cấu trúc tổ ong của vật liệu.

Không khí nóng từ môi trường bên ngoài khi đi qua lớp Cooling Pad ẩm sẽ xảy ra quá trình trao đổi nhiệt và trao đổi ẩm. Một phần nước trên bề mặt vật liệu sẽ bay hơi, hấp thụ nhiệt năng từ dòng không khí nóng, làm cho nhiệt độ không khí giảm xuống đáng kể trước khi được cấp vào bên trong nhà xưởng.

Ở phía đối diện, hệ thống quạt hút công nghiệp công suất lớn sẽ liên tục hút và thải không khí nóng ra ngoài, tạo ra môi trường áp suất âm bên trong công trình. Sự chênh lệch áp suất này giúp kéo luồng không khí mát đi xuyên suốt toàn bộ nhà xưởng, hình thành dòng đối lưu liên tục từ khu vực cấp gió đến khu vực hút gió.

Nhờ cơ chế lưu thông không khí một chiều, hệ thống không chỉ giúp hạ nhiệt độ môi trường làm việc mà còn hỗ trợ loại bỏ bụi bẩn, hơi nóng, khí thải sản xuất, mùi khó chịu và các chất ô nhiễm phát sinh trong quá trình vận hành nhà máy.

Trong điều kiện khí hậu nóng khô hoặc độ ẩm môi trường ở mức trung bình, hệ thống Cooling Pad có thể giúp giảm nhiệt độ thực tế từ 5°C đến 10°C so với nhiệt độ ngoài trời. Hiệu quả làm mát cụ thể phụ thuộc vào nhiều yếu tố như nhiệt độ môi trường, độ ẩm không khí, mật độ máy móc sản xuất, số lượng công nhân làm việc và mức độ thông thoáng của công trình.

4. Cấu tạo chi tiết của hệ thống làm mát Cooling Pad

Một hệ thống làm mát nhà xưởng bằng Cooling Pad hoàn chỉnh thường bao gồm nhiều thiết bị phối hợp vận hành đồng bộ nhằm đảm bảo hiệu quả làm mát tối ưu và tiết kiệm năng lượng.

4.1. Tấm làm mát Cooling Pad

Tấm Cooling Pad là bộ phận quan trọng nhất của hệ thống, trực tiếp thực hiện quá trình trao đổi nhiệt giữa không khí và nước.

Thông thường, Cooling Pad được sản xuất từ giấy cellulose nguyên sinh đã qua xử lý chống mục, chống rêu mốc và tăng độ bền trong môi trường ẩm ướt. Vật liệu được ép thành cấu trúc dạng tổ ong với góc nghiêng đặc biệt, tạo ra diện tích tiếp xúc rất lớn giữa không khí và nước.

Ưu điểm nổi bật của tấm Cooling Pad gồm:

Khả năng giữ nước và phân phối nước đồng đều trên toàn bộ bề mặt vật liệu, giúp nâng cao hiệu quả bay hơi và làm mát không khí.
Diện tích tiếp xúc lớn giữa dòng khí và nước, giúp tăng hiệu suất trao đổi nhiệt và giảm nhiệt độ không khí hiệu quả hơn.
Độ bền cao, chống biến dạng trong quá trình sử dụng liên tục tại môi trường công nghiệp.
Chi phí vận hành thấp, dễ dàng bảo trì, vệ sinh và thay thế khi cần thiết.

4.2. Quạt hút công nghiệp

Quạt hút công nghiệp là thiết bị tạo động lực lưu thông không khí trong toàn bộ hệ thống.

Các quạt hút thường được lắp đặt trên tường hoặc cuối nhà xưởng, đối diện với vị trí lắp đặt Cooling Pad nhằm tạo dòng khí chuyển động theo một hướng cố định.

Chức năng chính của quạt hút bao gồm:

Tạo áp suất âm bên trong nhà xưởng để hút không khí nóng và khí thải ra ngoài môi trường.
Kéo luồng không khí đã được làm mát từ Cooling Pad đi qua toàn bộ khu vực sản xuất.
Duy trì tốc độ lưu thông gió ổn định, giúp nhiệt độ trong nhà xưởng được phân bố đồng đều.
Hỗ trợ loại bỏ bụi, hơi nóng, mùi sản xuất và các chất ô nhiễm phát sinh trong quá trình vận hành.

Việc lựa chọn công suất và lưu lượng quạt cần được tính toán dựa trên diện tích, thể tích không gian, số lần trao đổi gió yêu cầu và đặc điểm sản xuất của từng nhà xưởng.

4.3. Hệ thống bơm và cấp nước

Hệ thống cấp nước có nhiệm vụ duy trì độ ẩm liên tục cho các tấm Cooling Pad trong suốt quá trình vận hành.

Cấu tạo cơ bản bao gồm:

Bể chứa nước trung tâm có dung tích phù hợp với quy mô hệ thống.
Máy bơm tuần hoàn đảm bảo lưu lượng nước ổn định.
Đường ống cấp nước chính và nhánh phân phối đến từng cụm Cooling Pad.
Máng thu hồi nước phía dưới giúp tái sử dụng nước và giảm thất thoát.
Van khóa, van điều chỉnh và các phụ kiện điều tiết lưu lượng.

Hệ thống được thiết kế theo nguyên tắc tuần hoàn khép kín nhằm tiết kiệm nước, giảm chi phí vận hành và duy trì hiệu quả làm mát ổn định trong thời gian dài.

4.4. Hệ thống điều khiển

Hệ thống điều khiển đóng vai trò giám sát và điều phối toàn bộ hoạt động của hệ thống làm mát.

Các thành phần chính thường bao gồm:

Tủ điện điều khiển trung tâm tích hợp thiết bị đóng cắt và bảo vệ.
Bộ điều khiển tự động lập trình thời gian vận hành theo nhu cầu thực tế.
Cảm biến nhiệt độ môi trường giúp theo dõi và điều chỉnh chế độ làm việc phù hợp.
Cảm biến độ ẩm nhằm tối ưu hiệu quả làm mát và hạn chế độ ẩm dư thừa trong nhà xưởng.
Thiết bị bảo vệ quá tải, mất pha, thấp áp và các sự cố điện khác.

Việc ứng dụng hệ thống điều khiển tự động giúp giảm đáng kể chi phí vận hành, tăng tuổi thọ thiết bị, đồng thời đảm bảo môi trường làm việc luôn duy trì ở điều kiện nhiệt độ và độ ẩm tối ưu.

5. Quy trình thi công hệ thống thông gió và làm mát nhà xưởng

5.1. Khảo sát hiện trạng công trình

Khảo sát hiện trạng là bước đầu tiên và có ý nghĩa quyết định đến hiệu quả của toàn bộ hệ thống thông gió và làm mát nhà xưởng.

Trong giai đoạn này, đội ngũ kỹ sư sẽ tiến hành thu thập đầy đủ các thông số kỹ thuật của công trình nhằm phục vụ công tác tính toán và thiết kế hệ thống.

Các nội dung khảo sát thường bao gồm:

Đo đạc chính xác diện tích xây dựng, chiều dài, chiều rộng, chiều cao và tổng thể tích không gian nhà xưởng cần làm mát.
Xác định vị trí các dây chuyền sản xuất, máy móc công nghiệp, lò nhiệt, thiết bị phát sinh nhiệt lượng lớn và các khu vực có tải nhiệt cao.
Đánh giá hiện trạng kết cấu công trình như tường bao, mái nhà, cửa lấy gió, cửa thoát gió và mức độ kín của nhà xưởng.
Khảo sát hướng gió tự nhiên, điều kiện khí hậu khu vực, cường độ bức xạ mặt trời và các yếu tố môi trường ảnh hưởng đến hiệu quả làm mát.
Kiểm tra hiện trạng hệ thống điện, nguồn cấp nước và các hạ tầng kỹ thuật liên quan phục vụ quá trình lắp đặt.
Đánh giá nhu cầu sử dụng thực tế của doanh nghiệp về nhiệt độ làm việc, số lượng công nhân, thời gian vận hành và đặc điểm sản xuất.

Toàn bộ dữ liệu thu thập được sẽ được tổng hợp, phân tích và sử dụng làm cơ sở để tính toán lưu lượng gió, công suất quạt hút, diện tích Cooling Pad, công suất bơm tuần hoàn cũng như phương án bố trí thiết bị phù hợp nhất. Việc khảo sát chính xác ngay từ đầu giúp tối ưu chi phí đầu tư, nâng cao hiệu quả vận hành và đảm bảo hệ thống hoạt động ổn định trong suốt vòng đời khai thác của công trình.

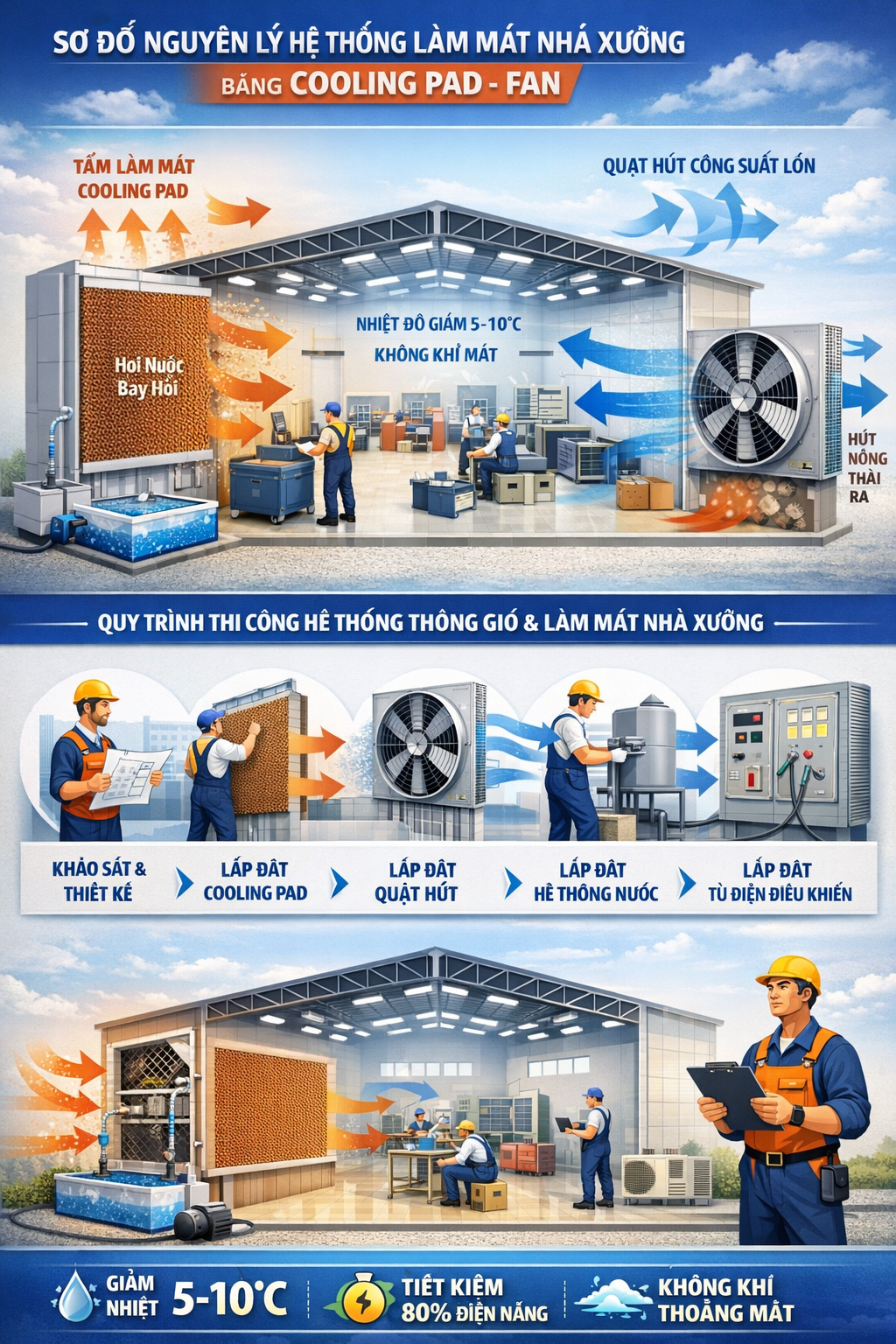

QUY TRÌNH THI CÔNG HỆ THỐNG THÔNG GIÓ NHÀ XƯỞNG

5.2. Tính toán lưu lượng gió và công suất hệ thống

Việc tính toán lưu lượng gió cần dựa trên thể tích nhà xưởng và số lần trao đổi không khí yêu cầu trong một giờ. Ngoài ra, cần tính toán số lượng quạt hút và diện tích tấm Cooling Pad sao cho phù hợp với tổng lưu lượng thiết kế.

5.3. Thiết kế bố trí hệ thống

Nguyên tắc quan trọng nhất trong thiết kế là đảm bảo luồng không khí di chuyển theo một hướng xuyên suốt từ tấm Cooling Pad đến quạt hút, tránh hiện tượng gió xoáy hoặc hình thành các vùng không khí tù đọng.

5.4. Thi công lắp đặt hệ thống Cooling Pad

Quá trình lắp đặt bao gồm việc thi công khung đỡ, lắp đặt tấm Cooling Pad, hệ thống máng nước và đường ống cấp nước. Cần đảm bảo rằng nước được phân phối đều trên toàn bộ bề mặt tấm làm mát để đạt hiệu quả tối đa.

5.5. Lắp đặt quạt hút công nghiệp

Quạt hút cần được lắp đặt chắc chắn, đúng vị trí và đúng hướng gió theo thiết kế. Ngoài ra, cần có biện pháp giảm rung và đảm bảo an toàn trong quá trình vận hành.

5.6. Lắp đặt hệ thống điện và điều khiển

Hệ thống điện cần được thiết kế và thi công đảm bảo an toàn, có đầy đủ thiết bị bảo vệ và có thể tích hợp các giải pháp điều khiển tự động nhằm tối ưu vận hành.

5.7. Kiểm tra, chạy thử và nghiệm thu

Sau khi hoàn thành lắp đặt, hệ thống cần được kiểm tra toàn diện, bao gồm kiểm tra lưu lượng gió, nhiệt độ, độ ẩm và độ ồn, trước khi tiến hành nghiệm thu và bàn giao đưa vào sử dụng.

6. Ưu điểm của hệ thống làm mát bằng quạt hơi nước

Hệ thống làm mát bằng quạt hơi nước mang lại nhiều lợi ích vượt trội như khả năng tiết kiệm chi phí đầu tư và vận hành, hiệu quả làm mát cao trong không gian mở, đồng thời thân thiện với môi trường do không sử dụng môi chất lạnh.

7. Nhược điểm và lưu ý khi sử dụng

Bên cạnh các ưu điểm, hệ thống này cũng có một số hạn chế như phụ thuộc vào độ ẩm môi trường, không phù hợp với các không gian kín hoàn toàn và yêu cầu bảo trì định kỳ để tránh hiện tượng tắc nghẽn hoặc phát sinh vi sinh vật.

8. Bảo trì và vận hành hệ thống

Việc bảo trì định kỳ cần được thực hiện nhằm đảm bảo hệ thống luôn hoạt động ổn định, bao gồm vệ sinh tấm Cooling Pad, kiểm tra bơm nước, làm sạch bể chứa và kiểm tra các thiết bị điện.

9. Kết luận

Hệ thống thông gió kết hợp làm mát bằng quạt hơi nước là giải pháp tối ưu cho các nhà xưởng công nghiệp trong điều kiện khí hậu nóng ẩm. Khi được thiết kế và thi công đúng kỹ thuật, hệ thống này không chỉ giúp cải thiện môi trường làm việc mà còn góp phần nâng cao hiệu quả sản xuất và tiết kiệm chi phí vận hành lâu dài.
