CÁC LOẠI QUẠT THÔNG GIÓ VÀ CÁCH CHỌN QUẠT HỢP LÝ TRONG HỆ THỐNG MEP
1. Tổng quan về quạt thông gió trong hệ thống MEP
Trong các công trình xây dựng hiện đại, hệ thống thông gió không chỉ là hạng mục phụ mà đã trở thành một phần thiết yếu trong thiết kế kỹ thuật. Từ nhà ở dân dụng, văn phòng, trung tâm thương mại cho đến nhà máy công nghiệp, việc đảm bảo chất lượng không khí luôn là yêu cầu bắt buộc nhằm duy trì sức khỏe con người và hiệu suất làm việc của thiết bị.
Quạt thông gió đóng vai trò là “trái tim” của hệ thống, giúp luân chuyển không khí, loại bỏ khí thải, mùi hôi, hơi ẩm và các tác nhân gây ô nhiễm. Ngoài ra, quạt còn hỗ trợ điều hòa nhiệt độ, giảm tích tụ nhiệt và cải thiện môi trường làm việc trong không gian kín.
Tuy nhiên, việc lựa chọn quạt không đơn giản là chọn thiết bị có công suất lớn. Một hệ thống hiệu quả cần được tính toán đồng bộ giữa lưu lượng gió, cột áp, độ ồn và điều kiện vận hành thực tế. Nếu lựa chọn sai, hệ thống có thể hoạt động kém hiệu quả, gây lãng phí năng lượng và phát sinh chi phí sửa chữa.
2. Phân loại các loại quạt thông gió phổ biến

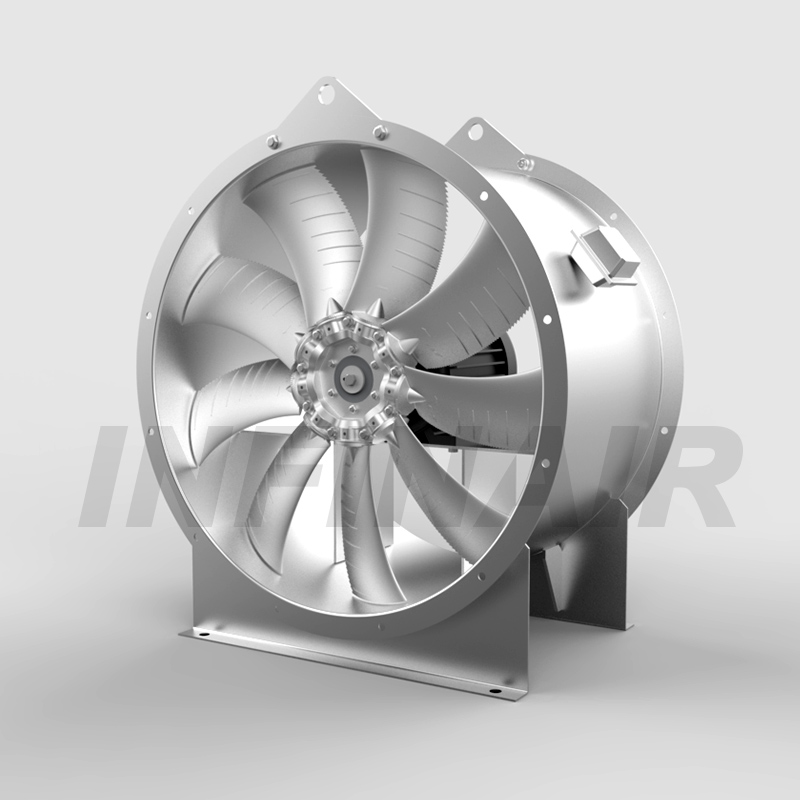

2.1. Quạt hướng trục (Axial Fan)
Quạt hướng trục là loại quạt có nguyên lý hoạt động đơn giản, trong đó không khí di chuyển song song với trục quay của cánh quạt. Đây là loại quạt được sử dụng rộng rãi nhất nhờ khả năng tạo ra lưu lượng lớn với chi phí đầu tư thấp.
Quạt hướng trục thường được lắp đặt trực tiếp trên tường hoặc trong đường ống ngắn. Nhờ thiết kế gọn nhẹ, quạt dễ dàng lắp đặt và bảo trì. Tuy nhiên, do áp suất tạo ra không cao nên loại quạt này không phù hợp với hệ thống có trở lực lớn như ống gió dài hoặc nhiều co nối.
Trong thực tế, quạt hướng trục thường được sử dụng trong nhà xưởng, tầng hầm, khu vực thông gió tự nhiên hoặc các hệ thống hút khói sơ cấp.

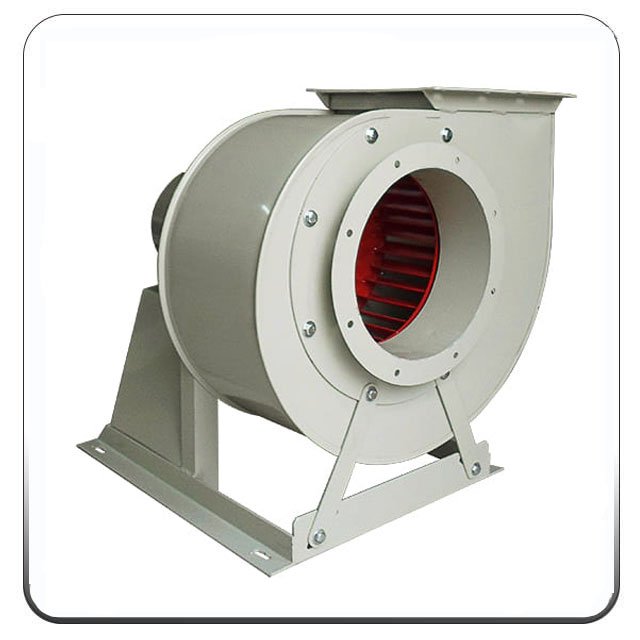

2.2. Quạt ly tâm (Centrifugal Fan)
Quạt ly tâm hoạt động dựa trên nguyên lý lực ly tâm, hút không khí vào tâm quạt và đẩy ra theo phương vuông góc với trục quay. Nhờ đặc tính này, quạt có khả năng tạo áp suất cao, phù hợp với các hệ thống có trở lực lớn.
Quạt ly tâm thường được sử dụng trong hệ thống HVAC, hệ thống cấp gió tươi hoặc hút khí độc trong môi trường công nghiệp. Loại quạt này có nhiều dạng cánh khác nhau như cánh cong trước, cong sau hoặc cánh thẳng, mỗi loại phù hợp với từng mục đích sử dụng cụ thể.
Mặc dù có hiệu suất ổn định và khả năng làm việc tốt trong điều kiện khắc nghiệt, quạt ly tâm thường có kích thước lớn hơn và chi phí đầu tư cao hơn so với quạt hướng trục.
2.3. Quạt hỗn hợp (Mixed Flow Fan)
Quạt hỗn hợp là sự kết hợp giữa hai nguyên lý của quạt hướng trục và quạt ly tâm. Nhờ đó, quạt có thể đạt được cả lưu lượng lớn và áp suất tương đối cao trong cùng một thiết bị.
Loại quạt này thường được sử dụng trong các tòa nhà cao tầng, chung cư hoặc hệ thống thông gió tầng hầm, nơi yêu cầu vừa có lưu lượng ổn định vừa phải thắng được trở lực của hệ thống ống gió.
Ngoài ra, quạt hỗn hợp có thiết kế nhỏ gọn hơn so với quạt ly tâm nên tiết kiệm không gian lắp đặt, đồng thời giảm chi phí thi công.
2.4. Quạt thông gió âm trần
Quạt âm trần được thiết kế để lắp đặt ẩn trong trần thạch cao, mang lại tính thẩm mỹ cao cho không gian nội thất. Đây là loại quạt thường thấy trong các công trình dân dụng như nhà ở, khách sạn và văn phòng nhỏ.
Quạt âm trần có ưu điểm là vận hành êm, độ ồn thấp và tiêu thụ điện năng ít. Tuy nhiên, do kích thước nhỏ nên lưu lượng gió không lớn, chỉ phù hợp với các không gian có diện tích hạn chế như nhà vệ sinh hoặc phòng kín nhỏ.
2.5. Quạt gắn tường
Quạt gắn tường là giải pháp đơn giản và tiết kiệm chi phí cho nhu cầu thông gió cơ bản. Quạt được lắp trực tiếp trên tường, có thể hoạt động theo chế độ hút hoặc thổi tùy theo yêu cầu.
Loại quạt này thường được sử dụng trong nhà ở, quán ăn, nhà bếp hoặc các xưởng nhỏ. Nhờ thiết kế đơn giản, việc lắp đặt và bảo trì rất dễ dàng. Tuy nhiên, quạt gắn tường không phù hợp với hệ thống có ống gió dài hoặc yêu cầu kiểm soát lưu lượng chính xác.
2.6. Quạt trần (Ceiling Fan)
Quạt trần không phải là thiết bị thông gió theo nghĩa trao đổi không khí với môi trường bên ngoài, nhưng lại đóng vai trò quan trọng trong việc tuần hoàn không khí trong phòng.
Bằng cách tạo luồng gió đối lưu, quạt trần giúp phân bố đều nhiệt độ và giảm cảm giác nóng bức. Khi kết hợp với hệ thống điều hòa, quạt trần có thể giúp tiết kiệm điện năng đáng kể bằng cách giảm tải cho máy lạnh.
2.7. Quạt hút khói (Smoke Exhaust Fan)
Quạt hút khói là thiết bị chuyên dụng trong hệ thống phòng cháy chữa cháy. Loại quạt này được thiết kế để hoạt động trong môi trường nhiệt độ cao, đảm bảo hút khói và khí độc ra khỏi khu vực xảy ra sự cố.
Quạt thường được lắp đặt tại hành lang, tầng hầm hoặc khu vực thoát hiểm. Đây là thiết bị bắt buộc trong nhiều công trình theo quy định của tiêu chuẩn an toàn.
2.8. Quạt mái (Roof Fan)
Quạt mái được lắp đặt trên mái công trình, giúp hút khí nóng tích tụ bên trong ra ngoài. Nhờ vị trí lắp đặt đặc biệt, quạt có thể tận dụng đối lưu tự nhiên để tăng hiệu quả thông gió.
Loại quạt này rất phù hợp với nhà xưởng, kho hàng hoặc các khu vực có nhiệt độ cao và không gian rộng.

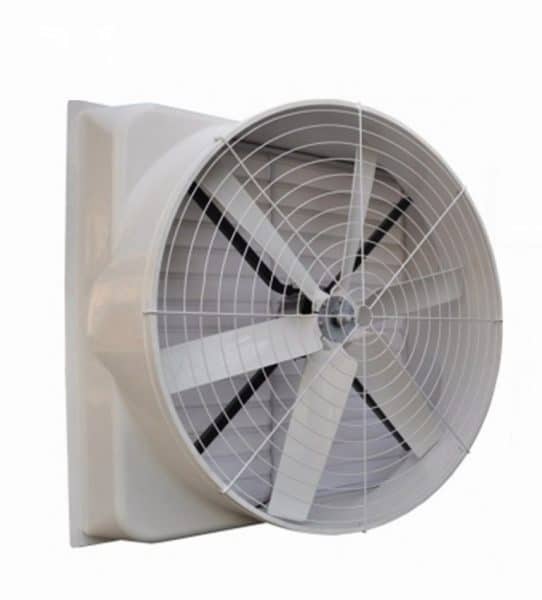

2.9. Quạt công nghiệp composite
Quạt composite được chế tạo từ vật liệu chống ăn mòn, phù hợp với môi trường có hóa chất hoặc độ ẩm cao. Đây là lựa chọn tối ưu cho các nhà máy hóa chất, xử lý nước thải hoặc khu vực ven biển.
3. Các thông số kỹ thuật quan trọng khi chọn quạt
Khi lựa chọn quạt thông gió, việc hiểu rõ các thông số kỹ thuật là điều bắt buộc để đảm bảo hệ thống hoạt động hiệu quả và ổn định.
Lưu lượng gió là yếu tố quan trọng nhất, quyết định khả năng trao đổi không khí của hệ thống. Nếu lưu lượng không đủ, không khí trong phòng sẽ không được làm mới hiệu quả.
Cột áp thể hiện khả năng của quạt trong việc vượt qua trở lực của hệ thống ống gió. Đây là thông số thường bị bỏ qua nhưng lại ảnh hưởng trực tiếp đến hiệu quả vận hành.
Ngoài ra, công suất và hiệu suất của quạt cũng cần được xem xét kỹ lưỡng để đảm bảo tiết kiệm năng lượng. Độ ồn là yếu tố không thể thiếu, đặc biệt trong các công trình dân dụng và văn phòng.
4. Cách tính toán lưu lượng gió
4.1. Tính theo thể tích phòng
Phương pháp phổ biến nhất là dựa vào số lần trao đổi không khí trong một giờ. Công thức này giúp xác định nhanh lưu lượng cần thiết cho từng không gian cụ thể.
Những khu vực như nhà vệ sinh hoặc bếp cần số lần trao đổi không khí cao hơn do có nhiều mùi và độ ẩm.
4.2. Tính theo số người
Trong các không gian đông người như văn phòng hoặc phòng họp, việc tính theo số người sẽ cho kết quả chính xác hơn. Phương pháp này đảm bảo mỗi người đều được cung cấp đủ lượng không khí tươi cần thiết.
4.3. Tính theo tải nhiệt
Đối với hệ thống HVAC, việc tính toán theo tải nhiệt giúp kiểm soát nhiệt độ chính xác hơn. Phương pháp này thường được áp dụng trong các công trình yêu cầu cao về điều hòa không khí.
5. Tính toán cột áp hệ thống
Cột áp của hệ thống phụ thuộc vào nhiều yếu tố như chiều dài ống gió, số lượng co nối, thiết bị lọc và miệng gió.
Trong thực tế, tổn thất áp suất có thể tăng nhanh nếu hệ thống thiết kế không hợp lý. Do đó, việc tính toán chi tiết từng thành phần là rất quan trọng để đảm bảo quạt có thể hoạt động đúng công suất.
6. Hướng dẫn chọn quạt thông gió hợp lý
Đầu tiên, cần xác định rõ mục đích sử dụng để lựa chọn loại quạt phù hợp. Một hệ thống thông gió đơn giản sẽ có cách chọn quạt khác với hệ thống hút khói hoặc cấp gió tươi.
Tiếp theo, cần dựa vào lưu lượng và cột áp đã tính toán để chọn quạt có thông số phù hợp. Nên ưu tiên các thiết bị có đường đặc tính rõ ràng và hoạt động trong vùng hiệu suất cao.
Ngoài ra, cần dự phòng công suất để đảm bảo hệ thống hoạt động ổn định trong điều kiện thực tế. Việc kiểm tra độ ồn và vật liệu quạt cũng rất quan trọng để đảm bảo phù hợp với môi trường sử dụng.
7. Ví dụ tính toán thực tế
Giả sử một phòng văn phòng có diện tích 100 m² và chiều cao 3 m. Thể tích phòng là 300 m³.
Nếu chọn số lần trao đổi không khí là 8 lần mỗi giờ, lưu lượng cần thiết sẽ là 2400 m³/h. Sau khi tính toán tổn thất hệ thống khoảng 150 Pa, ta có thể chọn quạt ly tâm với lưu lượng khoảng 2600 m³/h để đảm bảo dự phòng.
8. Những sai lầm thường gặp khi chọn quạt
Một trong những sai lầm phổ biến là chỉ quan tâm đến lưu lượng mà bỏ qua cột áp. Điều này khiến quạt không thể đẩy không khí đến vị trí cần thiết.
Ngoài ra, việc chọn quạt quá lớn cũng gây lãng phí điện năng và tăng độ ồn. Nhiều trường hợp không tính đến môi trường làm việc dẫn đến hư hỏng nhanh chóng.
9. Tiêu chuẩn thiết kế liên quan
Trong thiết kế hệ thống thông gió, việc áp dụng các tiêu chuẩn kỹ thuật là điều cần thiết để đảm bảo chất lượng và an toàn.
Các tiêu chuẩn phổ biến bao gồm ASHRAE, TCVN và SMACNA. Những tiêu chuẩn này cung cấp hướng dẫn chi tiết về lưu lượng gió, thiết kế ống gió và lựa chọn thiết bị.
10. Xu hướng quạt thông gió hiện đại
Công nghệ quạt thông gió ngày càng phát triển với nhiều cải tiến về hiệu suất và khả năng tiết kiệm năng lượng. Quạt EC và hệ thống điều khiển thông minh đang trở thành xu hướng trong các công trình hiện đại.
Những giải pháp này không chỉ giúp giảm chi phí vận hành mà còn nâng cao hiệu quả sử dụng năng lượng và bảo vệ môi trường.
11. Tải bảng tính chọn quạt (Excel)
Để giúp bạn dễ dàng tính toán và lựa chọn quạt, bạn có thể tải bảng tính Excel tại link dưới đây:
👉 Link tải:
Bảng tính thông gió, tải lạnh
Bảng tính quạt tăng áp
File bao gồm:
- Tính lưu lượng theo nhiều phương pháp
- Gợi ý chọn quạt phù hợp
- Dự phòng công suất tự động
12. Kết luận
Việc lựa chọn quạt thông gió là một bước quan trọng trong thiết kế hệ thống MEP. Một hệ thống được tính toán đúng sẽ đảm bảo chất lượng không khí, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.
Ngược lại, nếu lựa chọn sai, hệ thống có thể hoạt động kém hiệu quả và gây ra nhiều chi phí phát sinh. Do đó, việc nắm vững các loại quạt và phương pháp tính toán là điều cần thiết đối với kỹ sư và người vận hành.
