BIỆN PHÁP THI CÔNG HỆ THỐNG ÂM THANH THÔNG BÁO (PA)

1. Giới thiệu về hệ thống âm thanh thông báo

Hệ thống âm thanh thông báo (Public Address System – PA) là một trong những hệ thống điện nhẹ (ELV) quan trọng trong các công trình hiện đại như trung tâm thương mại, cao ốc văn phòng, khách sạn, bệnh viện, trường học, nhà máy sản xuất và khu công nghiệp. Hệ thống được thiết kế nhằm truyền tải các bản tin thông báo, phát nhạc nền và đặc biệt là phát các thông điệp khẩn cấp phục vụ công tác sơ tán khi xảy ra sự cố cháy nổ hoặc các tình huống nguy hiểm khác.

Trong các công trình hiện đại, hệ thống PA thường được tích hợp với hệ thống báo cháy, hệ thống quản lý tòa nhà (BMS), hệ thống kiểm soát an ninh và các hệ thống điều khiển trung tâm khác. Nhờ khả năng vận hành đồng bộ, hệ thống âm thanh thông báo góp phần nâng cao mức độ an toàn cho người sử dụng công trình đồng thời hỗ trợ công tác quản lý và vận hành hiệu quả hơn.

Table of Contents

Do đây là hệ thống liên quan trực tiếp đến công tác truyền thông tin và an toàn của tòa nhà nên quá trình thi công cần được thực hiện theo đúng hồ sơ thiết kế, tiêu chuẩn kỹ thuật và yêu cầu của nhà sản xuất. Việc thi công đúng quy trình không chỉ đảm bảo chất lượng âm thanh mà còn giúp hệ thống vận hành ổn định, hạn chế sự cố và kéo dài tuổi thọ thiết bị.

2. Mục đích của biện pháp thi công

Biện pháp thi công hệ thống âm thanh thông báo được lập nhằm mô tả chi tiết quy trình thi công, lắp đặt, đấu nối, kiểm tra và nghiệm thu hệ thống PA tại công trình. Đây là tài liệu làm cơ sở để các bên tham gia dự án thống nhất phương pháp triển khai và kiểm soát chất lượng trong suốt quá trình thi công.

Việc lập biện pháp thi công còn nhằm đảm bảo các mục tiêu quan trọng như tuân thủ hồ sơ thiết kế đã được phê duyệt, đáp ứng các yêu cầu kỹ thuật của dự án, đảm bảo tiến độ thi công, nâng cao chất lượng lắp đặt và hạn chế tối đa các rủi ro về an toàn lao động.

Bên cạnh đó, biện pháp thi công còn là cơ sở để thực hiện công tác nghiệm thu, bàn giao và vận hành hệ thống sau khi hoàn thành.

3. Phạm vi công việc

Biện pháp thi công này áp dụng cho toàn bộ công tác lắp đặt hệ thống âm thanh thông báo trong phạm vi dự án, bao gồm các hạng mục từ chuẩn bị vật tư, lắp đặt hệ thống ống luồn dây, kéo cáp tín hiệu, lắp đặt loa, lắp đặt tủ rack, đấu nối thiết bị, cấu hình phần mềm cho đến công tác chạy thử và nghiệm thu bàn giao.

Các công việc chính bao gồm:

Khảo sát hiện trường và nghiên cứu hồ sơ thiết kế.
Chuẩn bị vật tư, thiết bị và nhân lực thi công.
Lắp đặt hệ thống ống luồn dây và máng cáp phục vụ tuyến cáp âm thanh.
Kéo cáp tín hiệu và đánh dấu nhận dạng hệ thống.
Lắp đặt loa âm trần, loa treo tường, loa cột hoặc các chủng loại loa khác theo thiết kế.
Lắp đặt bộ khuếch đại công suất, bộ điều khiển trung tâm, micro gọi vùng và các thiết bị điều khiển.
Đấu nối tín hiệu, cấu hình hệ thống và tích hợp với hệ thống báo cháy.
Thực hiện đo kiểm, chạy thử, nghiệm thu và bàn giao hệ thống.

4. Tiêu chuẩn và tài liệu áp dụng

Toàn bộ công tác thi công hệ thống âm thanh thông báo được thực hiện dựa trên hồ sơ thiết kế được phê duyệt và các tiêu chuẩn kỹ thuật hiện hành.

4.1 Hồ sơ kỹ thuật áp dụng

Các tài liệu được sử dụng trong quá trình thi công bao gồm bản vẽ thiết kế kỹ thuật, bản vẽ shop drawing, catalogue thiết bị, hướng dẫn lắp đặt của nhà sản xuất, các biện pháp thi công liên quan và các yêu cầu kỹ thuật được chủ đầu tư phê duyệt.

Tất cả các thay đổi phát sinh trong quá trình thi công phải được xem xét, thống nhất và phê duyệt trước khi triển khai thực hiện.

4.2 Tiêu chuẩn kỹ thuật áp dụng

Công tác thi công hệ thống âm thanh thông báo được thực hiện phù hợp với các tiêu chuẩn quốc tế và tiêu chuẩn Việt Nam hiện hành như tiêu chuẩn IEC về thiết bị âm thanh, tiêu chuẩn chống cháy cho cáp điện, tiêu chuẩn về hệ thống báo cháy tự động, tiêu chuẩn lắp đặt thiết bị điện trong công trình và các quy chuẩn an toàn phòng cháy chữa cháy.

Việc tuân thủ đầy đủ các tiêu chuẩn này giúp đảm bảo chất lượng thi công, độ an toàn của hệ thống và khả năng vận hành ổn định trong thời gian dài.

IEC 60268 – Sound System Equipment.
IEC 60332 – Tiêu chuẩn chống cháy cáp.
TCVN 9206 – Thiết bị điện trong công trình.
TCVN 5738 – Hệ thống báo cháy tự động.
QCVN 06 về an toàn cháy cho nhà và công trình.
Quy định nghiệm thu của Chủ đầu tư và Tư vấn giám sát.

5. Công tác chuẩn bị trước khi thi công

5.1 Nghiên cứu hồ sơ thiết kế

Trước khi triển khai thi công, kỹ sư phụ trách phải nghiên cứu toàn bộ hồ sơ thiết kế đã được phê duyệt nhằm hiểu rõ nguyên lý hoạt động của hệ thống, phạm vi phục vụ của từng vùng loa, vị trí lắp đặt thiết bị và các yêu cầu kỹ thuật liên quan.

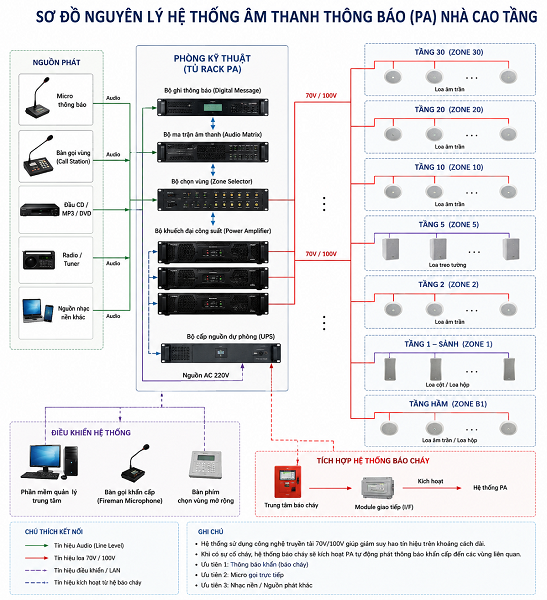

Đặc biệt cần kiểm tra kỹ sơ đồ nguyên lý, sơ đồ kết nối thiết bị, mặt bằng bố trí loa và sơ đồ liên động với hệ thống báo cháy nhằm tránh các sai sót trong quá trình triển khai thực tế.

5.2 Khảo sát hiện trường

Sau khi nghiên cứu hồ sơ thiết kế, đội ngũ kỹ thuật tiến hành khảo sát thực tế tại công trường để kiểm tra điều kiện thi công. Công tác khảo sát giúp xác định các yếu tố như cao độ trần, kết cấu tường, vị trí đặt tủ rack, tuyến đi cáp và các điều kiện phối hợp với những hệ thống cơ điện khác.

Trong quá trình khảo sát, các vị trí có khả năng phát sinh xung đột với hệ thống điều hòa không khí, hệ thống điện động lực, hệ thống phòng cháy chữa cháy hoặc hệ thống cấp thoát nước phải được ghi nhận và đề xuất phương án xử lý phù hợp.

5.3 Chuẩn bị vật tư và thiết bị

Tất cả vật tư trước khi đưa vào công trường phải được kiểm tra đầy đủ về số lượng, chất lượng và thông số kỹ thuật. Những thiết bị không đúng chủng loại hoặc có dấu hiệu hư hỏng tuyệt đối không được đưa vào lắp đặt.

Các vật tư chính của hệ thống âm thanh thông báo thường bao gồm loa âm trần, loa hộp treo tường, loa cột, loa nén ngoài trời, bộ khuếch đại công suất, bộ điều khiển trung tâm, bộ chọn vùng, micro thông báo, bộ nguồn dự phòng, cáp tín hiệu chống cháy và các phụ kiện đấu nối chuyên dụng.

Bên cạnh đó, nhà thầu cần chuẩn bị đầy đủ các vật tư phụ như ty ren, thanh đỡ, tắc kê thép, đai treo, đầu cos, tem nhãn nhận dạng và các phụ kiện cơ khí phục vụ quá trình lắp đặt.

5.4 Chuẩn bị nhân lực

Đội ngũ thi công phải bao gồm kỹ sư giám sát, kỹ thuật viên điện nhẹ và công nhân lành nghề có kinh nghiệm thi công hệ thống PA. Đối với các công việc liên quan đến lập trình và cấu hình hệ thống, phải bố trí kỹ sư chuyên môn có kinh nghiệm thực hiện các hệ thống tương tự.

Trước khi bắt đầu thi công, toàn bộ nhân sự phải được phổ biến biện pháp thi công, nội quy công trường và các yêu cầu về an toàn lao động nhằm đảm bảo quá trình triển khai diễn ra an toàn và hiệu quả.

6. Vật tư, thiết bị lắp đặt hệ thống loa thông báo

Chất lượng của hệ thống âm thanh thông báo phụ thuộc rất lớn vào chất lượng vật tư và thiết bị được sử dụng. Vì vậy, tất cả thiết bị trước khi lắp đặt phải được kiểm tra kỹ lưỡng về nguồn gốc xuất xứ, chứng nhận chất lượng, thông số kỹ thuật và tình trạng ngoại quan nhằm đảm bảo phù hợp với hồ sơ thiết kế đã được phê duyệt.

6.1 Thiết bị trung tâm

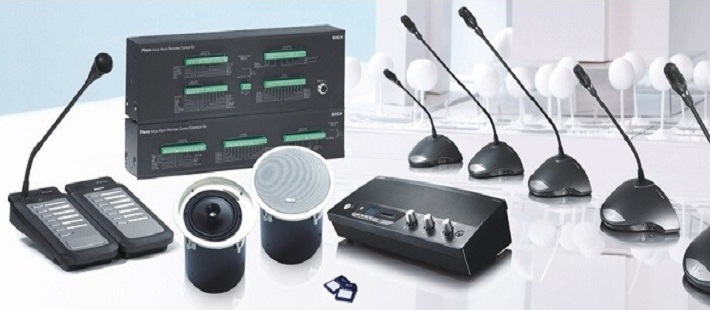

Thiết bị trung tâm đóng vai trò điều khiển toàn bộ hoạt động của hệ thống âm thanh thông báo. Đây là nơi tiếp nhận tín hiệu từ các nguồn phát khác nhau, xử lý tín hiệu âm thanh và phân phối đến từng khu vực loa theo chương trình đã được thiết lập.

Các thiết bị trung tâm thường bao gồm bộ điều khiển trung tâm, bộ chọn vùng loa, bộ ma trận âm thanh, bộ ghi thông báo tự động, bộ khuếch đại công suất và các thiết bị nguồn dự phòng. Các thiết bị này thường được lắp đặt tập trung trong tủ rack kỹ thuật nhằm thuận tiện cho việc vận hành, kiểm tra và bảo trì sau này.

Đối với các công trình có quy mô lớn như trung tâm thương mại, sân bay hoặc nhà máy sản xuất, hệ thống thường được thiết kế nhiều bộ khuếch đại hoạt động song song nhằm tăng khả năng dự phòng và đảm bảo hệ thống vẫn hoạt động khi xảy ra sự cố cục bộ.

Micro: dùng để thông báo khẩn khi có hoả hoạn hoặc những tin khẩn đến các khu vực của hệ thống.
Bàn gọi vùng(Call station): Micro điện động độ nhạy cao dạng cổ ngỗng, kiểu lắp đặt để trên bàn, có nút chọn vùng, các bàn gọi được nối với nhau theo kiểu vòng loop bằng cáp mạng UTP Cat6 được lắp đặt tại phòng bảo vệ, quầy tiếp tân, phòng điều khiển,dùng để thực hiện tin thông báo đến các khu vực của hệ thống.
Bộ nguồn + charger + batery 2h gian lưu trữ cho phép là 2h dùng khi mất nguồn điện chính.
Bộ chọn loa điều khiển trung tâm 10 Zone,
Bộ giao diện kết nối & định tuyến 10 vùng.
Bàn phím chọn vùng 80 zone
Bộ chuyển đổi tín hiệu Audio
Bộ ma trận audio 4×10 ngõ vào
Bộ ghi thông báo kỹ thuật số
Bộ khuyếch đại 660W, 360W
Đầu DVD: dùng để phát nhạc nền giải trí cho toà nhà, đọc được các loại đĩa DVD, VCD, CD, MP3 và phát được đài AM, FM.
Vùng mở rộng (router):dùng để bổ xung 6 vùng loa thông báo cho trung tâm điều khiểnvà có thể kết nối với 12 đường kích vào từ hệ thống khác: như báo cháy, báo giờ…

6.2 Hệ thống loa thông báo

Loa là thiết bị đầu cuối trực tiếp truyền tải nội dung thông báo đến người sử dụng công trình. Tùy theo đặc điểm từng khu vực mà có thể sử dụng nhiều loại loa khác nhau nhằm đạt hiệu quả truyền âm tốt nhất.

Loa âm trần thường được sử dụng trong văn phòng, hành lang, trung tâm thương mại hoặc các khu vực có trần giả. Loại loa này có ưu điểm thẩm mỹ cao, vùng phủ âm đồng đều và dễ dàng tích hợp với kiến trúc công trình.

Loa hộp treo tường thường được lắp đặt tại khu vực nhà xưởng, bãi xe hoặc các không gian có chiều cao lớn. Với thiết kế hướng tính tốt, loại loa này giúp nâng cao khả năng truyền tải thông báo trong môi trường có nhiều tiếng ồn.

Đối với khu vực ngoài trời hoặc các khu vực có diện tích lớn, loa nén thường được sử dụng do có công suất cao và khả năng truyền âm đi xa. Đây là giải pháp phổ biến cho sân vận động, quảng trường, nhà máy hoặc khu công nghiệp.

6.3 Cáp tín hiệu âm thanh

Cáp tín hiệu là thành phần quan trọng giúp truyền tải tín hiệu âm thanh từ thiết bị trung tâm đến hệ thống loa. Toàn bộ cáp sử dụng phải là loại chống nhiễu, chống cháy và đáp ứng các yêu cầu kỹ thuật của dự án.

Trong các công trình yêu cầu cao về phòng cháy chữa cháy, cáp âm thanh thường sử dụng loại chống cháy lan và duy trì khả năng hoạt động trong điều kiện nhiệt độ cao nhằm đảm bảo các thông báo khẩn cấp vẫn được phát đi khi xảy ra sự cố.

Ngoài cáp loa, hệ thống còn sử dụng cáp mạng, cáp điều khiển và các loại cáp tín hiệu chuyên dụng phục vụ cho việc kết nối giữa các thiết bị điều khiển và hệ thống tích hợp khác.

Cáp nhánh tín hiệu âm thanh (2C-1.0mm2) – chống nhiễu; Cáp trục tín hiệu âm thanh 2C-1.5mm2 – chống nhiễu.

7. Máy móc và dụng cụ thi công

Để đảm bảo tiến độ và chất lượng lắp đặt, nhà thầu cần chuẩn bị đầy đủ máy móc và dụng cụ chuyên dụng phục vụ quá trình thi công hệ thống âm thanh thông báo.

Các thiết bị được sử dụng phổ biến bao gồm máy khoan bê tông, máy khoét lỗ thạch cao, máy bắn vít, máy cắt kim loại, máy đo điện trở cách điện, đồng hồ VOM, máy test cáp tín hiệu, thước laser, thang nhôm và giàn giáo thi công.

Trước khi đưa vào sử dụng, toàn bộ máy móc phải được kiểm tra tình trạng hoạt động nhằm đảm bảo an toàn cho người lao động và hạn chế các sự cố làm ảnh hưởng đến tiến độ dự án.

Chuẩn bị vật tư đã được TVGS và CĐT phê duyệt:
Loa, Micro, đầu DVD, bàn gọi vùng, bộ lưu điện, bộ tăng công suất, cùng mở rộng, trung tâm điều khiển, cáp tín hiệu…, phụ kiện kèm theo.
Vật tư phụ: Tắc kê đạn, tắc kê nhựa, tắc kê rút, dây đai, vít ….
Kẹp giữ ống, kẽm định vị ống, dây mồi.
Thiết bị, dụng cụ thi công:
Máy khoan, mũi khoan, mũi khoét.
Tuốc vít ba ke, vít dẹt, thước thủy, kiềm, khóa, mỏ lếch, tuýp tự động…

8. Quy trình thi công hệ thống âm thanh thông báo

8.1 Định vị vị trí lắp đặt

Đây là công việc đầu tiên trước khi tiến hành lắp đặt hệ thống. Kỹ sư hiện trường sẽ dựa trên bản vẽ shop drawing đã được phê duyệt để xác định chính xác vị trí lắp đặt loa, tuyến cáp, hộp đấu nối và vị trí đặt tủ rack kỹ thuật.

Việc định vị cần được thực hiện cẩn thận nhằm đảm bảo hệ thống loa được phân bố đồng đều, đáp ứng yêu cầu phủ âm và không ảnh hưởng đến các hệ thống cơ điện khác đang được lắp đặt trong cùng khu vực.

Tất cả các vị trí sau khi định vị phải được đánh dấu rõ ràng và được tư vấn giám sát xác nhận trước khi triển khai các bước tiếp theo.

8.2 Lắp đặt hệ thống ống luồn dây

Hệ thống ống luồn dây có nhiệm vụ bảo vệ cáp tín hiệu khỏi các tác động cơ học, độ ẩm và các yếu tố môi trường khác trong quá trình vận hành.

Ống luồn dây có thể được lắp đặt âm sàn, âm tường hoặc trên máng cáp tùy thuộc vào đặc điểm kiến trúc của công trình. Trong quá trình thi công cần đảm bảo các tuyến ống được cố định chắc chắn, không bị võng và không có hiện tượng gãy gập làm ảnh hưởng đến việc kéo cáp sau này.

Tại các vị trí xuyên tường hoặc xuyên sàn chống cháy phải thực hiện biện pháp bịt kín bằng vật liệu chống cháy lan nhằm đảm bảo yêu cầu về phòng cháy chữa cháy của công trình.

8.3 Thông ống và mồi dây

Sau khi hoàn thành công tác lắp đặt ống luồn dây, đội thi công tiến hành kiểm tra khả năng thông suốt của tuyến ống bằng dụng cụ chuyên dụng.

Các vị trí phát hiện nghẹt hoặc tắc phải được xử lý ngay trước khi kéo cáp nhằm tránh phát sinh khó khăn trong giai đoạn tiếp theo. Sau khi kiểm tra đạt yêu cầu, dây mồi được luồn sẵn bên trong ống để phục vụ công tác kéo cáp tín hiệu.

8.4 Kéo cáp tín hiệu âm thanh

Công tác kéo cáp phải được thực hiện bởi đội ngũ công nhân có kinh nghiệm nhằm tránh làm hư hỏng lớp vỏ bảo vệ hoặc lõi dẫn điện bên trong cáp.

Trong quá trình kéo cáp, lực kéo phải được kiểm soát theo khuyến cáo của nhà sản xuất. Cáp không được kéo lê trực tiếp trên sàn bê tông hoặc các cạnh sắc nhọn vì có thể gây hư hỏng lớp cách điện.

Sau khi kéo hoàn tất, toàn bộ cáp phải được cố định gọn gàng bằng dây rút hoặc kẹp cáp chuyên dụng. Hai đầu cáp phải được đánh dấu nhận dạng rõ ràng nhằm phục vụ cho công tác đấu nối và bảo trì sau này.

8.5 Kiểm tra tuyến cáp sau khi kéo

Sau khi hoàn thành công tác kéo cáp, kỹ sư hiện trường tiến hành kiểm tra toàn bộ tuyến cáp nhằm đảm bảo không xảy ra hiện tượng đứt ngầm, chạm chập hoặc đấu nhầm tuyến.

Việc đo kiểm được thực hiện bằng các thiết bị chuyên dụng và kết quả được ghi nhận đầy đủ trong biên bản kiểm tra chất lượng. Chỉ những tuyến cáp đạt yêu cầu mới được phép chuyển sang công tác đấu nối thiết bị.

9. Lắp đặt tủ rack trung tâm cho hệ thống âm thanh thông báo

Tủ rack là trung tâm điều khiển của toàn bộ hệ thống âm thanh thông báo. Đây là nơi tập trung các thiết bị quan trọng như bộ điều khiển trung tâm, bộ khuếch đại công suất, bộ chọn vùng, bộ ghi thông báo tự động, bộ quản lý nguồn, UPS dự phòng và các thiết bị giao tiếp với hệ thống báo cháy.

Do tủ rack đóng vai trò đặc biệt quan trọng đối với khả năng vận hành của hệ thống nên công tác lắp đặt cần được thực hiện chính xác theo hồ sơ thiết kế và khuyến nghị của nhà sản xuất.

9.1 Định vị và cố định tủ rack

Trước khi lắp đặt, kỹ sư hiện trường tiến hành kiểm tra kích thước phòng kỹ thuật, khả năng chịu tải của sàn và khoảng không gian bảo trì xung quanh tủ.

Tủ rack phải được bố trí tại vị trí khô ráo, thông thoáng, tránh nguồn nhiệt trực tiếp và không bị ảnh hưởng bởi độ ẩm cao. Khoảng cách giữa mặt trước tủ và các vật cản xung quanh phải đủ để nhân viên kỹ thuật có thể thao tác vận hành và bảo trì thiết bị một cách thuận tiện.

Sau khi xác định vị trí, tủ rack được cố định chắc chắn xuống sàn bằng bulong nở hoặc hệ thống chân đế chuyên dụng nhằm đảm bảo ổn định trong quá trình sử dụng lâu dài.

9.2 Lắp đặt thiết bị bên trong tủ rack

Việc lắp đặt các thiết bị trong tủ rack phải tuân thủ sơ đồ bố trí đã được phê duyệt. Các thiết bị có công suất lớn như amplifier thường được bố trí tại các vị trí có khả năng tản nhiệt tốt nhằm tránh hiện tượng quá nhiệt khi vận hành liên tục.

Các thiết bị điều khiển trung tâm, bộ xử lý tín hiệu và thiết bị mạng thường được bố trí ở khu vực trung tâm của tủ nhằm thuận tiện cho công tác vận hành và bảo trì.

Trong quá trình lắp đặt cần đảm bảo khoảng cách hợp lý giữa các thiết bị nhằm tăng hiệu quả lưu thông không khí và hạn chế ảnh hưởng của nhiệt độ đến tuổi thọ linh kiện điện tử.

9.3 Quản lý dây dẫn trong tủ rack

Toàn bộ dây tín hiệu, dây nguồn và dây điều khiển phải được phân tách rõ ràng nhằm hạn chế nhiễu điện từ và nâng cao tính thẩm mỹ của hệ thống.

Các tuyến dây được bó gọn bằng phụ kiện chuyên dụng và đánh số nhận dạng theo sơ đồ nguyên lý. Việc quản lý dây dẫn khoa học giúp giảm đáng kể thời gian xử lý sự cố và thuận tiện cho công tác bảo trì trong tương lai.

9.4 Tiếp địa và chống sét

Hệ thống tiếp địa phải được đấu nối đầy đủ cho tủ rack và các thiết bị điện tử bên trong nhằm đảm bảo an toàn điện và hạn chế hư hỏng do dòng điện rò.

Đối với các công trình có quy mô lớn hoặc khu vực thường xuyên xảy ra giông sét, cần lắp đặt thiết bị chống sét lan truyền cho nguồn điện và các tuyến tín hiệu quan trọng nhằm bảo vệ hệ thống âm thanh khỏi các tác động của quá áp đột biến.

10. Lắp đặt, đấu nối hệ thống âm thanh thông báo

Loa là thiết bị trực tiếp phát âm thanh đến người sử dụng nên chất lượng lắp đặt có ảnh hưởng rất lớn đến hiệu quả hoạt động của toàn hệ thống.

Tuỳ theo chủng loại Loa mà cách lắp đặt sẽ khác nhau: Loa lắp âm trần thạch cao, lắp tren cột, vách bê tông v.v…
Xác định vị trí, lấy dấu Loa chuẩn bị lắp dựa vào bản vẽ đã được phê duyệt.
Dùng khoan, mũi khoét ngay vị trí, kích thước đã được lấy dấu, đóng tắc kê nhựa, rút, đạn tuỳ thuộc vào vị trí lắp (âm trần, trên tường, cột bê tông…), sau đó cố định loa tại vị trí lắp đặt (xem chi tiết 1)
Dựa vào catalogue từng loại để đấu nối dây tín hiệu vào các chân loa cho chính xác, do loa phục vụ cho âm thanh công cộng nên người ta thường dùng kết nối trở kháng cao. Trong tất cả các loa có biến áp sẽ được mắc song song, tránh sử dụng những loa này với loa không có biến áp.Ở kết nối trở kháng cao, khi bạn mắc các loa song song, nó sẽ rất hữu hiệu khi thiết kế sao cho tổng đầu vào loa nhỏ hơn công suất ra của tầng âm. Điều này sẽ giúp loại bỏ tính toán trở kháng phức tạp.

10.1 Lắp đặt loa âm trần

Loa âm trần thường được sử dụng tại khu vực văn phòng, trung tâm thương mại, hành lang, khách sạn và các công trình có trần thạch cao.

Sau khi xác định vị trí theo bản vẽ, kỹ thuật viên tiến hành khoét lỗ trên trần với đường kính phù hợp với chủng loại loa được sử dụng. Việc khoét lỗ cần thực hiện cẩn thận nhằm tránh làm hư hỏng hệ thống trần hoặc ảnh hưởng đến các hệ thống kỹ thuật khác phía trên trần.

Sau khi hoàn thành đấu nối dây tín hiệu, loa được cố định chắc chắn bằng ngàm giữ chuyên dụng và kiểm tra khả năng hoạt động trước khi bàn giao cho công tác hoàn thiện kiến trúc.

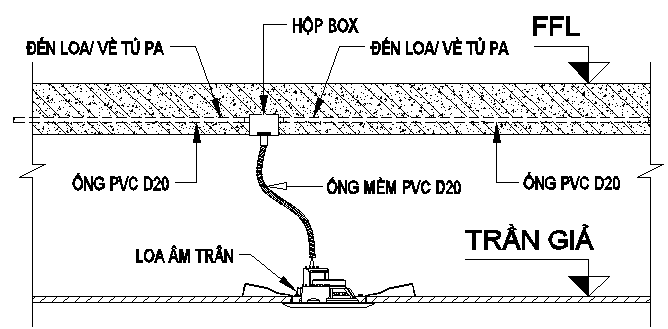

Chi tiết 1: Lắp đặt loa âm trần

10.2 Lắp đặt loa treo tường

Đối với loa treo tường, công tác định vị cần được thực hiện chính xác nhằm đảm bảo góc phủ âm phù hợp với không gian sử dụng.

Giá đỡ loa được cố định bằng tắc kê thép hoặc bulong nở nhằm đảm bảo khả năng chịu tải lâu dài. Sau khi lắp đặt hoàn thiện, hướng phát âm của loa được điều chỉnh phù hợp nhằm đạt hiệu quả truyền tải âm thanh tốt nhất.

10.3 Lắp đặt loa cột và loa nén

Loa cột và loa nén thường được sử dụng tại nhà xưởng, sân vận động, bãi đỗ xe hoặc các khu vực ngoài trời có diện tích lớn.

Quá trình lắp đặt cần đặc biệt chú ý đến khả năng chống rung, chống ăn mòn và chống ảnh hưởng của thời tiết. Các giá đỡ phải được thiết kế chắc chắn nhằm đảm bảo an toàn trong suốt quá trình sử dụng.

10.4 Đấu nối loa

Toàn bộ công tác đấu nối phải được thực hiện theo đúng sơ đồ nguyên lý được phê duyệt.

Đối với hệ thống âm thanh thông báo sử dụng công nghệ truyền tải 70V hoặc 100V, các loa thường được đấu nối song song nhằm đơn giản hóa quá trình thiết kế và mở rộng hệ thống.

Sau khi đấu nối hoàn thành, kỹ thuật viên tiến hành kiểm tra cực tính và chất lượng kết nối nhằm đảm bảo toàn bộ loa hoạt động đồng bộ và không xảy ra hiện tượng lệch pha âm thanh.

11. Cấu hình hệ thống âm thanh thông báo

Sau khi hoàn thành công tác lắp đặt cơ khí và đấu nối điện, hệ thống được chuyển sang giai đoạn cấu hình và lập trình.

Đây là giai đoạn quyết định khả năng vận hành thực tế của hệ thống và yêu cầu phải được thực hiện bởi kỹ sư chuyên ngành có kinh nghiệm.

Chi tiết 2: Mô hình hệ thống âm thanh điển hình

11.1 Thiết lập vùng thông báo

Hệ thống được chia thành nhiều vùng loa khác nhau dựa trên công năng sử dụng của công trình.

Việc phân vùng giúp người vận hành có thể phát thông báo đến từng khu vực riêng biệt hoặc phát đồng thời cho toàn bộ công trình tùy theo nhu cầu sử dụng.

Các vùng thường được chia theo tầng, khu chức năng, khu vực công cộng hoặc khu vực sản xuất nhằm tăng tính linh hoạt trong quá trình vận hành.

11.2 Thiết lập nguồn phát âm thanh

Hệ thống có thể được cấu hình để tiếp nhận tín hiệu từ nhiều nguồn khác nhau như micro thông báo, đầu phát nhạc nền, bộ ghi thông báo tự động hoặc hệ thống điều khiển trung tâm.

Mỗi nguồn tín hiệu được thiết lập mức ưu tiên phù hợp nhằm đảm bảo các thông báo khẩn cấp luôn được phát trước các tín hiệu thông thường.

11.3 Tích hợp với hệ thống báo cháy

Đây là chức năng quan trọng nhất của hệ thống PA trong các công trình hiện đại.

Khi nhận tín hiệu từ hệ thống báo cháy, bộ điều khiển trung tâm sẽ tự động ngắt nhạc nền và kích hoạt bản tin sơ tán đã được ghi âm sẵn. Nội dung thông báo sẽ được phát đến các khu vực liên quan nhằm hướng dẫn người sử dụng thoát nạn an toàn.

Quá trình tích hợp phải được kiểm tra kỹ lưỡng nhằm đảm bảo khả năng hoạt động ổn định trong mọi tình huống khẩn cấp.

12.Kiểm tra và nghiệm thu

Kiểm soát chất lượng là một trong những nội dung quan trọng nhất trong quá trình thi công hệ thống âm thanh thông báo.

Mọi hạng mục thi công đều phải được kiểm tra, nghiệm thu nội bộ trước khi chuyển sang bước tiếp theo nhằm hạn chế tối đa các sai sót phát sinh.

12.1 Kiểm tra vật tư đầu vào

Các thiết bị được đưa vào công trường phải được kiểm tra về xuất xứ, model, thông số kỹ thuật và tình trạng ngoại quan.

Chỉ những vật tư đáp ứng đầy đủ yêu cầu kỹ thuật của dự án mới được phép lắp đặt.

12.2 Kiểm tra công tác lắp đặt

Công tác kiểm tra bao gồm:

Kiểm tra vị trí lắp đặt loa.
Kiểm tra tuyến cáp tín hiệu.
Kiểm tra hệ thống ống luồn dây.
Kiểm tra chất lượng đấu nối.
Kiểm tra tiếp địa và chống sét.

Toàn bộ kết quả kiểm tra phải được lập thành biên bản và lưu trữ trong hồ sơ chất lượng dự án.

12.3 Đo kiểm kỹ thuật

Các phép đo cần thực hiện bao gồm:

Kiểm tra thông mạch cáp.
Kiểm tra điện trở cách điện.
Kiểm tra điện áp nguồn cấp.
Kiểm tra trở kháng tuyến loa.
Kiểm tra mức áp suất âm thanh tại hiện trường.

Những kết quả đo kiểm này là cơ sở quan trọng để đánh giá chất lượng lắp đặt và phục vụ công tác nghiệm thu sau này.

Đo kiểm tra thông mạch: yêu cầu khống chế từng zone dùng VOM kiểm tra thông nguồn tại vị trí đấu nối cáp tín hiệu. Việc kiểm tra yêu cầu kỹ sư có chuyên môn trực tiếp thực hiện.
Kiểm tra hoạt động của từng loa: chất lượng âm thanh được truyền tải rõ, chống nhiễu, không bị rè.
Kiểm tra tín hiệu liên động giữa bàn điều khiển (Khu tiếp tân) với tín hiệu hệ thống báo cháy phải phát âm thanh cảnh báo.
Tiến hành nghiệm thu nội bộ và sau đó mời TVGS và CĐT nghiệm thu bàn giao công việc hoàn tất.

14. Kết luận

Hệ thống âm thanh thông báo là một trong những hệ thống điện nhẹ quan trọng, góp phần nâng cao chất lượng vận hành và mức độ an toàn của công trình. Việc thi công đúng quy trình, tuân thủ tiêu chuẩn kỹ thuật, kiểm soát chất lượng vật tư, lắp đặt chính xác và thực hiện đầy đủ các bước chạy thử, nghiệm thu sẽ giúp hệ thống hoạt động ổn định, đảm bảo chất lượng âm thanh và đáp ứng yêu cầu vận hành lâu dài của dự án.
