BIỆN PHÁP THI CÔNG HỆ THỐNG BUSWAY: Quy trình lắp đặt Busway đúng kỹ thuật, an toàn và đạt tiêu chuẩn công trình hiện đại

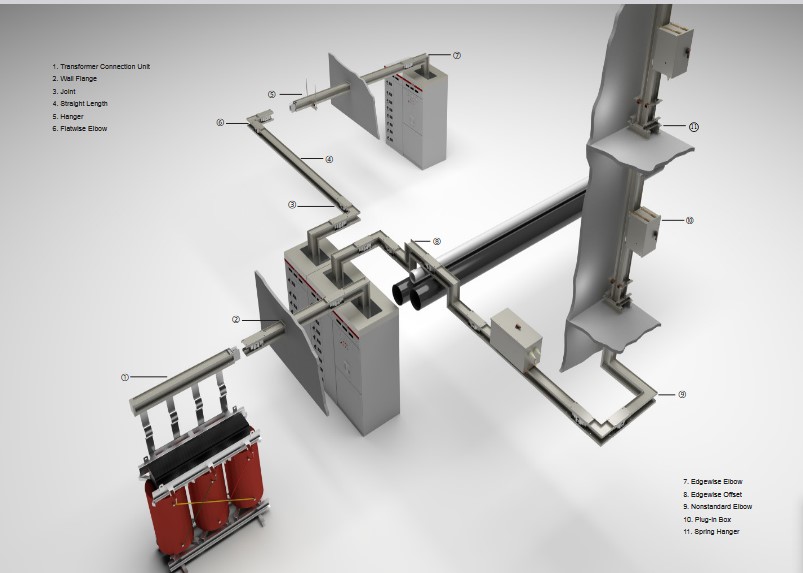

1. Tổng quan về biện pháp thi công hệ thống Busway trong công trình hiện đại

Trong các công trình cơ điện hiện đại như cao ốc văn phòng, trung tâm thương mại, nhà máy sản xuất, bệnh viện, trung tâm dữ liệu và các công trình công nghiệp quy mô lớn, hệ thống Busway đang dần trở thành giải pháp truyền tải và phân phối điện năng được ưu tiên sử dụng nhờ khả năng mang tải lớn, độ ổn định cao và tính linh hoạt vượt trội so với phương pháp đi cáp điện truyền thống.

Thay vì phải sử dụng nhiều tuyến cáp điện chạy song song để đáp ứng phụ tải lớn, Busway được thiết kế dưới dạng các module thanh dẫn điện chế tạo sẵn tại nhà máy, bên trong gồm các thanh đồng hoặc nhôm được bọc cách điện chuyên dụng và bảo vệ bằng lớp vỏ kim loại có độ cứng cao, từ đó giúp tăng khả năng chịu dòng, giảm tổn thất điện áp và nâng cao mức độ an toàn trong quá trình vận hành lâu dài.

Table of Contents

Ngoài khả năng truyền tải điện năng ổn định, hệ thống Busway còn mang lại nhiều lợi ích về mặt kỹ thuật và vận hành như tiết kiệm không gian lắp đặt, dễ dàng mở rộng phụ tải thông qua Plug-In Unit, giảm khối lượng cáp điện và nâng cao tính thẩm mỹ cho các khu vực kỹ thuật của công trình.

Tuy nhiên, do đây là hệ thống điện có công suất lớn và yêu cầu độ chính xác cao trong từng mối nối, toàn bộ quá trình thi công Busway cần được thực hiện theo đúng quy trình kỹ thuật, tuân thủ nghiêm ngặt hướng dẫn của nhà sản xuất cũng như các tiêu chuẩn an toàn điện hiện hành nhằm đảm bảo hệ thống hoạt động ổn định, hạn chế tối đa nguy cơ phát nóng mối nối, lệch pha, suy giảm cách điện hoặc sự cố chạm chập trong quá trình khai thác sử dụng lâu dài.

Một biện pháp thi công Busway chuyên nghiệp không chỉ giúp đảm bảo chất lượng hệ thống điện mà còn góp phần nâng cao tuổi thọ thiết bị, giảm chi phí bảo trì và tăng hiệu quả vận hành cho toàn bộ công trình.

2. Công tác chuẩn bị trước khi thi công hệ thống Busway

2.1. Nghiên cứu hồ sơ thiết kế và bản vẽ shopdrawing

Trước khi triển khai thi công ngoài công trường, bộ phận kỹ thuật cần nghiên cứu kỹ toàn bộ hồ sơ thiết kế, bản vẽ shopdrawing và tài liệu kỹ thuật của nhà sản xuất nhằm nắm rõ cấu trúc tuyến Busway, vị trí lắp đặt, hướng tuyến, cao độ thi công cũng như các yêu cầu kỹ thuật đặc biệt tại từng khu vực của công trình.

Quá trình kiểm tra hồ sơ không chỉ dừng lại ở bản vẽ điện động lực mà còn cần phối hợp đồng bộ với các bộ môn MEP khác như hệ thống điều hòa không khí HVAC, hệ thống cấp thoát nước, hệ thống phòng cháy chữa cháy, hệ thống điện nhẹ và kết cấu xây dựng nhằm hạn chế tối đa tình trạng xung đột tuyến kỹ thuật trong quá trình thi công thực tế.

Đối với các khu vực trần kỹ thuật hoặc shaft điện có mật độ hệ thống cơ điện dày đặc, việc phối hợp bản vẽ tổng thể là đặc biệt quan trọng vì chỉ cần sai lệch nhỏ về cao độ hoặc kích thước cũng có thể dẫn đến việc phải điều chỉnh toàn bộ tuyến Busway khi công trình đã hoàn thiện.

Ngoài ra, đội kỹ thuật cũng cần khảo sát thực tế để kiểm tra điều kiện vận chuyển Busway vào công trình, khả năng nâng hạ thiết bị, kích thước cửa vận thăng, khoảng hở thao tác bảo trì cũng như khả năng chịu tải của kết cấu treo nhằm đảm bảo quá trình thi công được triển khai thuận lợi và an toàn.

Việc chuẩn bị kỹ lưỡng ngay từ giai đoạn đầu không chỉ giúp giảm phát sinh ngoài công trường mà còn góp phần hạn chế tình trạng tháo lắp hoặc điều chỉnh lại hệ thống sau khi thi công hoàn thiện.

2.2. Chuẩn bị vật tư Busway phục vụ thi công

Toàn bộ vật tư Busway trước khi đưa vào lắp đặt cần được kiểm tra đầy đủ về chủng loại, dòng điện định mức, cấp bảo vệ IP, chiều dài module, loại joint nối và tình trạng ngoại quan bên ngoài nhằm đảm bảo thiết bị đáp ứng đúng yêu cầu thiết kế của dự án.

Do Busway được chế tạo với độ chính xác cao tại nhà máy nên bất kỳ biến dạng nhỏ nào trong quá trình vận chuyển hoặc lưu kho cũng có thể ảnh hưởng trực tiếp đến chất lượng tiếp xúc điện tại các mối nối, từ đó làm tăng nguy cơ phát nóng hoặc suy giảm khả năng vận hành của hệ thống.

Trong quá trình tiếp nhận và bảo quản vật tư cần đặc biệt lưu ý không kéo lê Busway trên sàn bê tông, không va đập vào kết cấu thép, không sử dụng đầu thanh dẫn điện để móc cẩu và không xếp chồng vật nặng lên module Busway.

Đối với các công trình chưa hoàn thiện kho bãi, nếu bắt buộc phải lưu trữ ngoài trời thì cần bố trí bạt che kín, kê cao khỏi mặt đất và có biện pháp chống nước nhằm bảo vệ lớp cách điện bên trong khỏi hơi ẩm hoặc nước mưa.

Bên cạnh đó, bộ phận QA/QC cũng cần kiểm tra đầy đủ hồ sơ CO-CQ, catalog kỹ thuật, tem nhãn thiết bị và biên bản thí nghiệm xuất xưởng trước khi nghiệm thu vật tư đầu vào nhằm đảm bảo chất lượng cho toàn bộ hệ thống Busway.

2.3. Chuẩn bị nhân lực và thiết bị thi công

Thi công Busway là công việc đòi hỏi độ chính xác cao nên đội ngũ thi công cần có kinh nghiệm trong lĩnh vực cơ điện MEP, đặc biệt đối với các tuyến Busway trục đứng hoặc các tuyến có tải trọng lớn được lắp đặt trong không gian hẹp.

Thông thường, nhân sự thi công sẽ bao gồm kỹ sư MEP phụ trách hệ thống điện, kỹ sư QA/QC, giám sát an toàn lao động, tổ trưởng thi công, công nhân cơ điện và nhân viên vận hành thiết bị nâng hạ.

Tùy theo quy mô công trình, mỗi đội thi công Busway có thể được chia thành nhiều nhóm nhỏ để triển khai theo từng tầng hoặc từng khu vực kỹ thuật nhằm tăng hiệu quả thi công và rút ngắn tiến độ.

Ngoài nhân lực, các thiết bị hỗ trợ như máy laser, pa lăng, xe nâng, giàn giáo, đồng hồ Megger, thiết bị kiểm tra pha và dụng cụ căn chỉnh cao độ cũng cần được chuẩn bị đầy đủ và kiểm định an toàn trước khi đưa vào sử dụng.

3. Biện pháp định vị tuyến Busway

3.1. Xác định vị trí lắp đặt hệ thống Busway

Sau khi hoàn tất công tác chuẩn bị, đội kỹ thuật tiến hành xác định vị trí tuyến Busway ngoài công trường dựa trên bản vẽ shopdrawing đã được phê duyệt.

Quá trình định vị thường sử dụng máy laser kết hợp với thước đo nhằm xác định chính xác tim tuyến, cao độ lắp đặt, vị trí xuyên sàn, điểm chuyển hướng và khoảng cách giữa các giá đỡ.

Trong quá trình lấy dấu, đội kỹ thuật cần thường xuyên đối chiếu giữa bản vẽ thiết kế và điều kiện thực tế tại công trường để kịp thời phát hiện các vị trí xung đột hoặc sai lệch kích thước, đặc biệt tại các khu vực trần kỹ thuật có mật độ hệ thống cơ điện dày đặc.

Ngoài ra, cần đảm bảo Busway được bố trí tại vị trí thuận tiện cho việc bảo trì, không cản trở các hệ thống khác và hạn chế tối đa việc đi ngang phía dưới đường ống nước nhằm giảm nguy cơ mất an toàn điện khi xảy ra sự cố rò rỉ.

3.2. Kiểm tra xung đột với hệ thống MEP khác

Trong thực tế thi công cơ điện, không gian kỹ thuật của công trình thường phải bố trí đồng thời rất nhiều hệ thống như ống gió điều hòa, đường ống cấp thoát nước, máng cáp điện và hệ thống chữa cháy, vì vậy việc kiểm tra xung đột trước khi lắp đặt Busway là yêu cầu bắt buộc.

Đội kỹ thuật cần kiểm tra chi tiết khoảng cách giữa Busway và các tuyến ống nước, khoảng hở thao tác bảo trì, khả năng tháo lắp Plug-In Unit cũng như khoảng cách an toàn điện theo đúng tiêu chuẩn kỹ thuật.

Việc phối hợp tốt giữa các bộ môn MEP không chỉ giúp hạn chế phát sinh điều chỉnh tuyến mà còn đảm bảo toàn bộ hệ thống kỹ thuật của công trình được triển khai đồng bộ và an toàn.

4. Biện pháp thi công giá đỡ Busway

4.1. Thi công hệ giá đỡ Busway

Hệ giá đỡ là kết cấu chịu lực trực tiếp cho toàn bộ tuyến Busway nên cần được thi công chắc chắn, đúng cao độ và đúng khoảng cách theo yêu cầu của nhà sản xuất.

Sau khi định vị hoàn chỉnh, đội thi công tiến hành khoan cấy ty ren, lắp đặt thanh đỡ ngang và căn chỉnh cao độ theo bản vẽ shopdrawing đã được phê duyệt.

Trong quá trình thi công cần đảm bảo khoảng cách giữa các điểm treo đồng đều, liên kết cơ khí chắc chắn và hệ giá đỡ không bị cong vênh hoặc xoắn lệch.

Đối với các tuyến Busway tải trọng lớn, đội kỹ thuật cần kiểm tra khả năng chịu lực của kết cấu trần hoặc dầm bê tông trước khi khoan cấy nhằm đảm bảo an toàn trong quá trình vận hành lâu dài.

Toàn bộ hệ giá đỡ sau khi gia công cần được sơn chống gỉ hoặc mạ kẽm để tăng tuổi thọ và hạn chế hiện tượng ăn mòn trong môi trường kỹ thuật của công trình.

4.2. Thi công Busway trục đứng

Đối với các tuyến Busway đứng trong shaft điện, tải trọng của toàn bộ hệ thống tập trung rất lớn theo phương đứng nên yêu cầu kỹ thuật đối với hệ giá đỡ cũng nghiêm ngặt hơn so với Busway ngang.

Quá trình lắp đặt cần đảm bảo liên kết chắc chắn với kết cấu sàn, duy trì độ thẳng đứng của tuyến Busway và đảm bảo khoảng hở kỹ thuật tại các vị trí xuyên sàn.

Đối với các công trình cao tầng có tuyến Busway kéo dài qua nhiều tầng kỹ thuật, hệ thống thường được kết hợp thêm Spring Hanger nhằm giảm tải trọng cơ học và hạn chế hiện tượng biến dạng hoặc võng tuyến trong quá trình vận hành lâu dài.

5. Biện pháp lắp đặt hệ thống Busway

5.1. Kiểm tra module trước khi lắp đặt

Trước khi đưa Busway lên hệ giá đỡ, đội thi công cần kiểm tra lại toàn bộ module nhằm đảm bảo thiết bị không bị hư hỏng trong quá trình vận chuyển hoặc lưu kho.

Các nội dung kiểm tra bao gồm tình trạng vỏ Busway, lớp cách điện, joint nối, ký hiệu chiều lắp đặt và mã module theo bản vẽ.

Những module bị móp méo, cong vênh hoặc nứt lớp cách điện tuyệt đối không được đưa vào lắp đặt nhằm tránh phát sinh sự cố điện trong quá trình vận hành sau này.

5.2. Lắp đặt Busway đúng chiều và đúng pha

Trên mỗi module Busway đều có ký hiệu “TOP” để xác định chiều lắp đặt tiêu chuẩn, vì vậy toàn bộ các module phải được lắp cùng hướng nhằm đảm bảo tính đồng bộ cho toàn hệ thống.

Trong quá trình thi công, đội kỹ thuật cần kiểm tra chéo giữa mã module và bản vẽ shopdrawing trước khi nâng từng đoạn Busway lên giá đỡ nhằm tránh sai sót về thứ tự pha hoặc chiều kết nối.

Đối với các tuyến dài hoặc có nhiều đoạn chuyển hướng, việc kiểm tra kỹ trước khi lắp đặt sẽ giúp hạn chế tối đa nguy cơ tháo lắp điều chỉnh sau này.

5.3. Ghép nối các module Busway

Sau khi đưa các module lên hệ giá đỡ, đội thi công tiến hành ghép nối theo đúng quy trình kỹ thuật của nhà sản xuất.

Đầu tiên, kỹ thuật viên tháo nắp che bảo vệ tại vị trí joint nối để kiểm tra bề mặt tiếp xúc của thanh dẫn điện bên trong, đảm bảo không có bụi bẩn hoặc dị vật ảnh hưởng đến chất lượng tiếp xúc điện.

Tiếp theo, hai module Busway được căn chỉnh đồng tâm rồi tiến hành lắp joint nối và xiết bulong theo đúng mô-men lực quy định.

Trong quá trình lắp đặt cần tránh dùng lực mạnh để ép module, tránh làm trầy xước lớp cách điện hoặc làm cong đầu thanh dẫn điện.

Nhiều dòng Busway hiện nay sử dụng bulong đầu gãy nhằm kiểm soát chính xác lực siết, từ đó giúp đảm bảo độ ép tiêu chuẩn tại mối nối và hạn chế hiện tượng phát nóng khi hệ thống mang tải lớn.

5.4. Kiểm tra tuyến Busway sau lắp đặt

Sau khi hoàn thành từng đoạn tuyến, đội kỹ thuật cần kiểm tra tổng thể độ thẳng, độ võng, cao độ lắp đặt và tình trạng liên kết cơ khí nhằm đảm bảo hệ thống đạt yêu cầu kỹ thuật và tính thẩm mỹ.

Nếu phát hiện tuyến Busway bị lệch, xoắn hoặc chịu lực không đều thì cần điều chỉnh ngay trước khi tiếp tục lắp đặt các module tiếp theo.

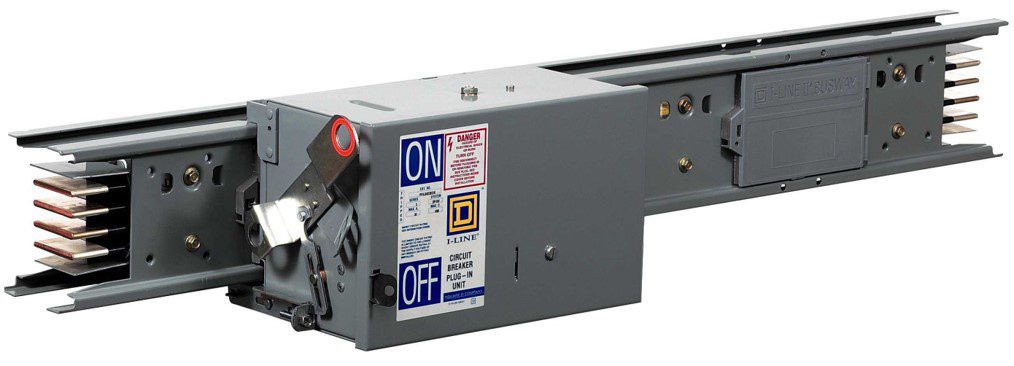

6. Biện pháp lắp đặt Plug-In Unit

Plug-In Unit là thiết bị dùng để lấy nguồn điện trực tiếp từ tuyến Busway nhằm cấp điện cho tủ phân phối hoặc các phụ tải trong công trình.

Trước khi lắp đặt, đội kỹ thuật cần đảm bảo CB của Plug-In Unit đang ở trạng thái OFF để đảm bảo an toàn trong quá trình thao tác.

Khi lắp đặt cần đảm bảo thiết bị được đưa vào đúng chiều, các ngàm khóa cơ khí ăn khớp hoàn toàn và không làm hư hỏng tiếp điểm tiếp xúc bên trong Busway.

Sau khi hoàn tất, đội kỹ thuật tiến hành kiểm tra độ chắc chắn của Plug-In Unit và thử thao tác đóng cắt trước khi đưa hệ thống vào vận hành.

7. Kiểm tra và thí nghiệm hệ thống Busway

7.1. Kiểm tra ngoại quan sau thi công

Sau khi hoàn thiện toàn bộ công tác lắp đặt, đội QA/QC tiến hành kiểm tra tổng thể hệ thống Busway nhằm đảm bảo toàn bộ tuyến được thi công đúng kỹ thuật và đạt yêu cầu chất lượng.

Các nội dung kiểm tra bao gồm tình trạng vỏ Busway, khoảng cách giá đỡ, tình trạng joint nối, vị trí Plug-In Unit và khoảng cách an toàn điện.

Ngoài ra, toàn bộ bulong liên kết cũng cần được kiểm tra lại nhằm đảm bảo không còn hiện tượng lỏng hoặc thiếu phụ kiện.

7.2. Đo điện trở cách điện

Đây là bước kiểm tra đặc biệt quan trọng trước khi đóng điện vận hành hệ thống.

Đội kỹ thuật sử dụng đồng hồ Megger để đo điện trở cách điện giữa pha với pha, pha với trung tính, pha với vỏ Busway và trung tính với vỏ nhằm đánh giá chất lượng cách điện của toàn bộ hệ thống.

Nếu phát hiện giá trị cách điện thấp bất thường cần tiến hành kiểm tra lại toàn bộ tuyến để xác định nguyên nhân như ẩm nước, dị vật hoặc hư hỏng lớp cách điện.

7.3. Kiểm tra thông mạch và thứ tự pha

Sau khi hoàn tất đo cách điện, đội kỹ thuật tiếp tục kiểm tra tính liên tục của mạch điện, thứ tự pha và hệ thống tiếp địa nhằm đảm bảo hệ thống vận hành đúng kỹ thuật trước khi đóng điện chính thức.

8. Biện pháp an toàn lao động khi thi công Busway

Do Busway có kích thước lớn và tải trọng nặng nên công tác nâng hạ cần được thực hiện theo đúng quy trình an toàn nhằm tránh tai nạn lao động hoặc làm hư hỏng thiết bị.

Trong quá trình thi công tuyệt đối không được đứng bên dưới vật đang cẩu, không kéo lê Busway trên sàn và không móc cẩu trực tiếp vào đầu thanh dẫn điện.

Ngoài ra, do phần lớn hệ thống Busway được lắp đặt trên cao hoặc trong shaft kỹ thuật nên toàn bộ công nhân thi công cần được trang bị đầy đủ dây đai an toàn, nón bảo hộ, găng tay cách điện và giày bảo hộ trước khi làm việc.

Giàn giáo và thiết bị nâng người cũng cần được kiểm tra trước mỗi ca làm việc nhằm đảm bảo điều kiện vận hành an toàn.

9. Công tác nghiệm thu hệ thống Busway

Sau khi hoàn thiện toàn bộ công tác lắp đặt và thí nghiệm, nhà thầu tiến hành nghiệm thu nội bộ trước khi mời chủ đầu tư và tư vấn giám sát kiểm tra thực tế ngoài công trường.

Hồ sơ nghiệm thu thường bao gồm biên bản kiểm tra lắp đặt, kết quả đo cách điện, kết quả kiểm tra pha, nhật ký thi công, hồ sơ vật tư đầu vào và bản vẽ hoàn công.

Quá trình nghiệm thu thực tế sẽ tập trung vào việc kiểm tra tuyến Busway, hệ giá đỡ, kết quả thí nghiệm điện, khả năng vận hành của Plug-In Unit và hồ sơ chất lượng liên quan.

Sau khi toàn bộ hạng mục đạt yêu cầu, hệ thống Busway sẽ được chấp thuận đưa vào giai đoạn đóng điện và vận hành chính thức.

10. Kết luận

Hệ thống Busway là giải pháp truyền tải và phân phối điện hiện đại mang lại nhiều ưu điểm vượt trội về khả năng chịu tải, độ an toàn và tính linh hoạt đối với các công trình quy mô lớn.Tuy nhiên, để hệ thống hoạt động ổn định và đạt tuổi thọ lâu dài, toàn bộ quá trình thi công cần được triển khai đúng kỹ thuật, tuân thủ đầy đủ yêu cầu của nhà sản xuất cũng như các tiêu chuẩn an toàn điện hiện hành.

Khi các bước từ chuẩn bị vật tư, định vị tuyến, thi công giá đỡ, lắp đặt module, kiểm tra cách điện đến nghiệm thu hoàn thiện đều được thực hiện đồng bộ và chính xác, hệ thống Busway sẽ phát huy tối đa hiệu quả sử dụng, góp phần nâng cao chất lượng công trình và đảm bảo an toàn vận hành lâu dài cho toàn bộ hệ thống cơ điện của dự án.
