BIỆN PHÁP THI CÔNG HỆ THỐNG CHILLER: Đúng Kỹ Thuật, Đảm Bảo An Toàn Và Vận Hành Ổn Định, Có File Mẫu Đã Áp Dụng Trong Dự Án Thực Tế

Hệ thống Chiller hiện nay được xem là giải pháp điều hòa không khí trung tâm quan trọng trong các công trình quy mô lớn như nhà máy công nghiệp, trung tâm thương mại, khách sạn, bệnh viện, cao ốc văn phòng, sân bay và các khu sản xuất yêu cầu kiểm soát nhiệt độ nghiêm ngặt. So với các hệ thống điều hòa cục bộ thông thường, hệ Chiller có khả năng vận hành ổn định hơn, công suất lạnh lớn hơn và tối ưu hiệu quả tiết kiệm năng lượng khi vận hành liên tục trong thời gian dài.

Tuy nhiên, để hệ thống hoạt động đúng công suất thiết kế, hạn chế rung động, giảm tổn thất nhiệt và tránh các sự cố phát sinh trong quá trình vận hành thì việc lập biện pháp thi công hệ thống Chiller đầy đủ, chi tiết và đúng tiêu chuẩn kỹ thuật là yêu cầu bắt buộc đối với mọi dự án HVAC. Quá trình thi công không chỉ đơn thuần là lắp đặt máy Chiller mà còn bao gồm rất nhiều hạng mục liên quan như hệ thống đường ống nước lạnh, bơm tuần hoàn, tháp giải nhiệt, AHU, FCU, hệ thống điện điều khiển, bảo ôn cách nhiệt, thử áp và chạy thử toàn bộ hệ thống.

Table of Contents

Bài viết dưới đây sẽ trình bày đầy đủ quy trình và biện pháp thi công hệ thống Chiller theo thực tế triển khai công trình, giúp chủ đầu tư, kỹ sư và nhà thầu có cái nhìn tổng thể hơn trong quá trình thiết kế, thi công và vận hành hệ thống HVAC trung tâm.

1. Tổng Quan Về Hệ Thống Chiller

1.1 Hệ thống Chiller là gì?

Hệ thống Chiller là hệ thống sản xuất nước lạnh trung tâm dùng để cấp nước lạnh cho các thiết bị trao đổi nhiệt như AHU, FCU hoặc PAU nhằm làm lạnh không khí trong công trình. Thay vì sử dụng gas lạnh trực tiếp tại từng khu vực như máy điều hòa dân dụng, hệ Chiller sử dụng nước lạnh tuần hoàn để truyền tải nhiệt, từ đó giúp hệ thống hoạt động ổn định và phù hợp với các công trình có diện tích lớn.

Trong thực tế, nhiệt độ nước lạnh cấp ra từ Chiller thường dao động khoảng 6°C đến 7°C và nước hồi về khoảng 12°C đến 13°C tùy theo thiết kế tải lạnh của từng công trình. Nước lạnh sau khi được tạo ra sẽ được bơm tuần hoàn tới các AHU hoặc FCU để làm lạnh không khí, sau đó quay trở lại Chiller để tiếp tục chu trình trao đổi nhiệt.

1.2 Các loại hệ thống Chiller phổ biến hiện nay

Tùy theo phương pháp giải nhiệt, hệ thống Chiller được chia thành hai loại chính là Chiller giải nhiệt nước và Chiller giải nhiệt gió. Trong đó, Chiller giải nhiệt nước thường được sử dụng phổ biến hơn tại các công trình lớn do hiệu suất làm lạnh cao, khả năng tiết kiệm điện tốt và phù hợp với hệ thống vận hành liên tục.

Đối với Chiller giải nhiệt nước, hệ thống sẽ bao gồm thêm Cooling Tower và hệ thống bơm nước giải nhiệt để thải nhiệt ra môi trường. Trong khi đó, Chiller giải nhiệt gió sử dụng quạt để giải nhiệt trực tiếp nên cấu tạo đơn giản hơn nhưng hiệu suất vận hành thường thấp hơn khi tải lớn.

1.3 Thành phần chính của hệ thống Chiller

Một hệ thống Chiller hoàn chỉnh thường bao gồm nhiều thiết bị và hệ thống phụ trợ hoạt động đồng bộ với nhau nhằm đảm bảo khả năng cấp lạnh liên tục cho toàn bộ công trình. Trong đó, máy Chiller đóng vai trò trung tâm tạo nước lạnh, hệ thống bơm giúp tuần hoàn nước trong đường ống, còn AHU và FCU sẽ thực hiện quá trình trao đổi nhiệt với không khí.

Ngoài ra, hệ thống còn bao gồm các tuyến đường ống thép, hệ thống van điều khiển, cảm biến áp suất, đồng hồ nhiệt độ, tủ điện điều khiển, hệ thống BMS giám sát trung tâm và toàn bộ lớp bảo ôn cách nhiệt nhằm hạn chế thất thoát nhiệt cũng như ngăn ngừa hiện tượng đọng sương trên đường ống.

2. Công Tác Chuẩn Bị Trước Khi Thi Công Hệ Thống Chiller

2.1 Nghiên cứu hồ sơ thiết kế và bản vẽ thi công

Trước khi triển khai thi công hệ thống Chiller, bộ phận kỹ thuật cần nghiên cứu kỹ toàn bộ hồ sơ thiết kế HVAC, bản vẽ MEP phối hợp, bản vẽ kiến trúc và kết cấu nhằm đảm bảo quá trình thi công không xảy ra va chạm giữa các hệ thống.

Việc rà soát bản vẽ cần tập trung vào các nội dung quan trọng như vị trí đặt Chiller, tuyến đường ống nước lạnh, vị trí giá treo, cao độ lắp đặt AHU FCU, vị trí đặt bơm, kích thước phòng máy và khả năng bảo trì thiết bị sau này. Nếu phát hiện bất kỳ xung đột nào giữa hệ HVAC với hệ điện, PCCC hoặc hệ thống cấp thoát nước thì cần phối hợp xử lý ngay từ giai đoạn đầu nhằm tránh phát sinh chi phí và ảnh hưởng tiến độ thi công.

2.2 Khảo sát hiện trường trước khi thi công

Sau khi hoàn thành công tác kiểm tra hồ sơ, đội ngũ kỹ thuật sẽ tiến hành khảo sát thực tế công trình nhằm kiểm tra điều kiện thi công và xác nhận lại toàn bộ kích thước thực tế tại hiện trường.

Quá trình khảo sát thường bao gồm việc kiểm tra đường vận chuyển thiết bị, xác định vị trí mở hạ máy Chiller, kiểm tra cao độ sàn phòng máy, kiểm tra khả năng chịu tải kết cấu, xác định vị trí cấp điện tạm phục vụ thi công và đánh giá không gian thao tác lắp đặt thiết bị. Đây là bước rất quan trọng bởi nhiều công trình thực tế có sự chênh lệch giữa bản vẽ và hiện trạng xây dựng.

2.3 Chuẩn bị vật tư và thiết bị thi công

Toàn bộ vật tư sử dụng cho hệ thống Chiller cần được kiểm tra kỹ trước khi đưa vào công trường nhằm đảm bảo đúng chủng loại, đúng tiêu chuẩn kỹ thuật và có đầy đủ chứng chỉ CO CQ theo yêu cầu dự án.

Các loại vật tư như ống thép, van, mặt bích, bảo ôn, bơm, AHU, FCU và Chiller phải được bảo quản trong khu vực khô ráo, tránh mưa nắng trực tiếp nhằm hạn chế rỉ sét hoặc hư hỏng trong quá trình lưu kho. Đối với các thiết bị nâng hạ như xe cẩu, pa lăng xích hoặc xe nâng hàng thì cần kiểm định an toàn đầy đủ trước khi sử dụng.

3. Biện Pháp Thi Công Lắp Đặt Máy Chiller

3.1 Yêu cầu kỹ thuật đối với vị trí lắp đặt Chiller

Máy Chiller thường được đặt tại tầng hầm kỹ thuật, phòng máy riêng hoặc khu vực sân thượng tùy theo loại Chiller và thiết kế công trình. Khu vực đặt máy phải đảm bảo đủ không gian vận hành và bảo trì, đồng thời có hệ thống thông gió tốt để tránh tích tụ nhiệt trong phòng máy.

Ngoài ra, nền đặt Chiller cần có khả năng chịu tải lớn vì trọng lượng thiết bị khi vận hành thường rất cao, đặc biệt đối với các hệ Chiller công suất lớn dùng cho nhà máy hoặc trung tâm thương mại. Hệ thống thoát nước sàn cũng phải được bố trí đầy đủ nhằm phục vụ quá trình vệ sinh và bảo trì thiết bị.

3.2 Thi công bệ máy Chiller

Bệ máy Chiller thường được thi công bằng bê tông cốt thép và phải đảm bảo độ cứng vững, khả năng chịu tải cũng như độ chính xác về cao độ lắp đặt. Bề mặt bệ máy cần được kiểm tra độ phẳng trước khi đưa thiết bị vào vị trí nhằm hạn chế rung động và tránh tình trạng lệch tải khi vận hành.

Thông thường, giữa thân máy và bệ bê tông sẽ được bố trí thêm các bộ giảm chấn cao su hoặc lò xo chống rung nhằm giảm truyền rung động từ thiết bị sang kết cấu công trình.

3.3 Vận chuyển và lắp đặt Chiller

Do Chiller là thiết bị có kích thước và trọng lượng lớn nên quá trình vận chuyển và nâng hạ cần được thực hiện cẩn thận theo đúng hướng dẫn của nhà sản xuất.

Khi nâng thiết bị cần sử dụng đúng vị trí móc cẩu được thiết kế sẵn trên thân máy, tuyệt đối không nâng bằng đường ống hoặc các chi tiết phụ nhằm tránh biến dạng thiết bị. Trong quá trình đưa máy vào vị trí cần có đội ngũ giám sát an toàn và điều phối nâng hạ nhằm đảm bảo không xảy ra va chạm với các hạng mục xung quanh.

Sau khi đặt máy vào đúng vị trí, kỹ thuật viên sẽ tiến hành cân chỉnh độ thăng bằng, siết bulong neo và kiểm tra toàn bộ khoảng cách thao tác bảo trì trước khi kết nối với hệ thống đường ống.

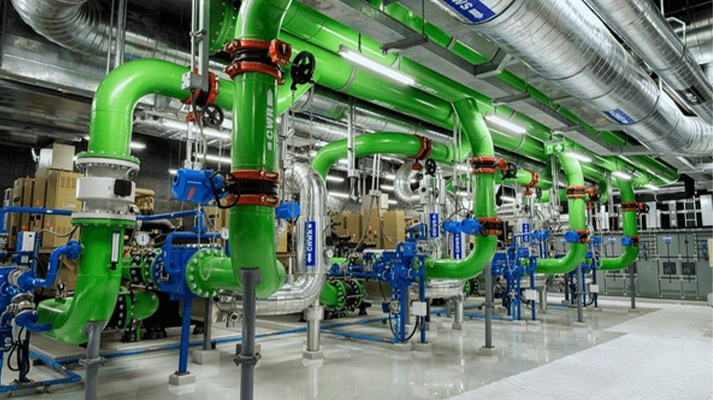

4. Biện Pháp Thi Công Hệ Thống Đường Ống Chiller

4.1 Gia công và lắp đặt đường ống

Hệ thống đường ống Chiller thường sử dụng ống thép đen hoặc ống thép mạ kẽm tùy theo từng tuyến nước lạnh và nước giải nhiệt. Các đoạn ống được gia công tại xưởng hoặc khu vực tập kết trước khi đưa lên lắp đặt nhằm đảm bảo tiến độ và chất lượng thi công.

Sau khi cắt ống, toàn bộ đầu ống cần được vệ sinh sạch sẽ, loại bỏ ba via và thực hiện vát mép đối với các mối hàn nhằm đảm bảo độ kín cũng như chất lượng liên kết khi thi công.

Đối với các tuyến ống lớn, phương pháp kết nối hàn đối đầu thường được sử dụng nhằm đảm bảo độ bền và khả năng chịu áp lực cao. Trong khi đó, các tuyến ống nhỏ có thể sử dụng phương pháp nối ren hoặc nối bích tùy theo vị trí lắp đặt.

4.2 Lắp đặt giá đỡ đường ống

Toàn bộ hệ thống đường ống phải được lắp đặt trên hệ giá đỡ chắc chắn nhằm hạn chế rung động và tránh võng ống trong quá trình vận hành.

Khoảng cách giữa các giá treo cần tuân thủ theo tiêu chuẩn kỹ thuật và phụ thuộc vào kích thước đường ống. Tại các vị trí gần bơm hoặc Chiller, cần bố trí thêm cao su chống rung và khớp nối mềm nhằm giảm rung động truyền lên hệ thống đường ống.

Ngoài yêu cầu kỹ thuật, hệ thống giá đỡ cũng cần được thi công thẳng hàng, đồng đều cao độ nhằm đảm bảo tính thẩm mỹ cho toàn bộ công trình cơ điện.

4.3 Lắp đặt van và phụ kiện

Các loại van sử dụng trong hệ Chiller bao gồm van bướm, van cân bằng, van một chiều, van xả khí tự động và Y lọc. Việc lắp đặt đúng vị trí các thiết bị này giúp hệ thống vận hành ổn định và thuận tiện hơn trong quá trình bảo trì sau này.

Khi lắp đặt cần chú ý hướng dòng chảy của van, vị trí thao tác bảo trì và khoảng cách tháo lắp thiết bị. Đồng hồ áp suất và nhiệt độ cũng cần được bố trí tại các vị trí phù hợp nhằm phục vụ công tác kiểm tra lưu lượng và giám sát vận hành hệ thống.

5. Biện Pháp Thi Công Bơm Nước Và Cooling Tower

5.1 Lắp đặt bơm nước lạnh và bơm giải nhiệt

Bơm nước là thiết bị quan trọng giúp tuần hoàn nước trong toàn bộ hệ thống Chiller nên yêu cầu lắp đặt rất nghiêm ngặt về độ đồng tâm và khả năng chống rung.

Bệ bơm thường được lắp thêm lò xo chống rung hoặc đệm cao su giảm chấn nhằm hạn chế rung động truyền sang kết cấu công trình. Các tuyến ống kết nối với bơm cần sử dụng khớp nối mềm và được đỡ độc lập để tránh tải trọng tác động trực tiếp lên thân bơm.

Ngoài ra, trên đường hút và đường đẩy của bơm cần lắp đặt đầy đủ van khóa, Y lọc và van một chiều nhằm đảm bảo an toàn trong quá trình vận hành và bảo trì hệ thống.

5.2 Lắp đặt tháp giải nhiệt Cooling Tower

Cooling Tower có nhiệm vụ giải nhiệt cho nước ngưng của hệ Chiller giải nhiệt nước nên thường được lắp đặt tại sân thượng hoặc khu vực ngoài trời thông thoáng.

Kết cấu bệ tháp phải đủ khả năng chịu tải và hạn chế rung động trong quá trình hoạt động. Hệ thống đường ống cấp hồi nước giải nhiệt cần được bố trí khoa học, đảm bảo lưu lượng ổn định và thuận tiện cho quá trình bảo trì vệ sinh.

Ngoài ra, hệ thống cấp nước bổ sung và đường xả tràn cũng cần được lắp đặt đầy đủ nhằm đảm bảo Cooling Tower hoạt động ổn định trong thời gian dài.

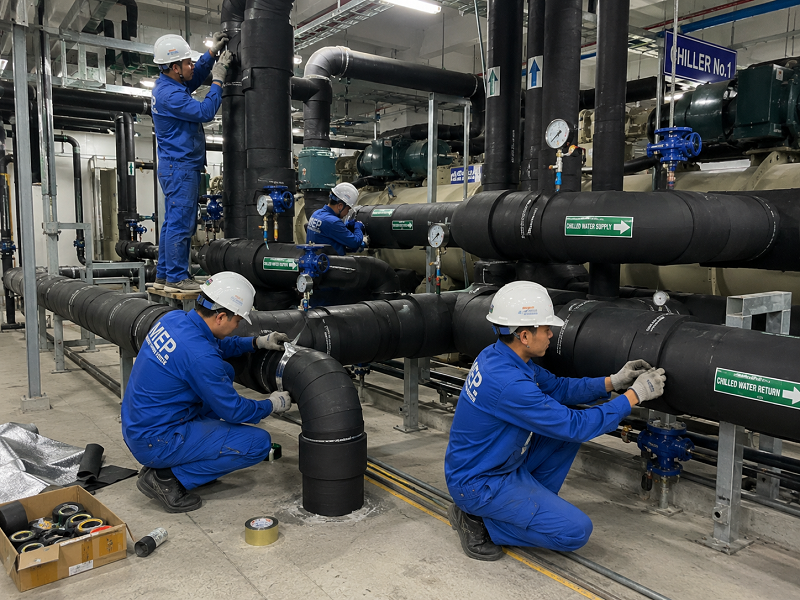

6. Biện Pháp Bảo Ôn Hệ Thống Chiller

Bảo ôn là công tác rất quan trọng trong thi công hệ thống Chiller vì nếu thi công không đúng kỹ thuật sẽ gây thất thoát nhiệt lớn và phát sinh hiện tượng đọng sương trên bề mặt đường ống.

Các vật liệu bảo ôn thường sử dụng gồm cao su lưu hóa, PU Foam hoặc bông thủy tinh tùy theo yêu cầu thiết kế. Trước khi thi công bảo ôn cần vệ sinh sạch bề mặt ống, kiểm tra hoàn thiện thử áp và đảm bảo hệ thống không còn rò rỉ.

Toàn bộ các mối nối bảo ôn cần được dán kín bằng keo chuyên dụng nhằm tránh hơi ẩm xâm nhập vào bên trong lớp cách nhiệt. Đối với các tuyến ống ngoài trời, lớp bảo ôn còn cần được bọc thêm lớp tôn hoặc PVC bảo vệ nhằm chống tác động của thời tiết và tia UV.

7. Thử Áp, Chạy Thử Và Nghiệm Thu Hệ Thống Chiller

7.1 Công tác thử áp đường ống

Sau khi hoàn thành lắp đặt, toàn bộ hệ thống đường ống cần được thử áp nhằm kiểm tra độ kín và khả năng chịu áp lực của các mối nối.

Áp suất thử thường được tính theo công thức:

Trong quá trình thử áp, hệ thống sẽ được bơm nước và tăng áp từng bước để kiểm tra toàn bộ các mối hàn, mặt bích và đầu nối ren. Nếu phát hiện rò rỉ cần xả áp và xử lý triệt để trước khi thử lại.

7.2 Súc xả và vệ sinh hệ thống

Sau khi thử áp đạt yêu cầu, hệ thống sẽ được súc xả nhằm loại bỏ bụi bẩn, xỉ hàn và tạp chất bên trong đường ống trước khi đưa vào vận hành chính thức.

Công tác vệ sinh hệ thống rất quan trọng vì các cặn bẩn tồn đọng có thể gây nghẹt Y lọc, làm giảm lưu lượng nước hoặc ảnh hưởng đến hiệu suất trao đổi nhiệt của Chiller.

7.3 Chạy thử và cân chỉnh hệ thống

Quá trình chạy thử sẽ được thực hiện theo từng bước từ chạy đơn động thiết bị đến vận hành đồng bộ toàn bộ hệ thống.

Kỹ thuật viên sẽ tiến hành kiểm tra chiều quay motor, đo lưu lượng nước, kiểm tra áp suất, đo nhiệt độ nước cấp hồi và theo dõi độ rung của thiết bị. Sau đó hệ thống sẽ được cân chỉnh TAB nhằm đảm bảo lưu lượng và tải lạnh đúng theo thiết kế ban đầu.

8. Biện Pháp An Toàn Khi Thi Công Hệ Thống Chiller

Thi công hệ thống Chiller là công việc có nhiều rủi ro do liên quan đến nâng hạ thiết bị nặng, hàn cắt kim loại và thi công trên cao nên công tác an toàn lao động luôn phải được đặt lên hàng đầu.

Toàn bộ công nhân tham gia thi công phải được huấn luyện an toàn lao động và trang bị đầy đủ PPE như nón bảo hộ, giày bảo hộ, dây an toàn và kính bảo hộ. Đối với các công việc hàn cắt, bắt buộc phải có giấy phép Hot Work và bố trí bình chữa cháy tại khu vực làm việc.

Ngoài ra, các khu vực nâng hạ Chiller hoặc thi công trên cao cần được rào chắn và bố trí người giám sát nhằm hạn chế nguy cơ tai nạn trong quá trình thi công.

9. Kết Luận, tải file BPTC mâix

Biện pháp thi công hệ thống Chiller đóng vai trò rất quan trọng trong việc đảm bảo chất lượng, tiến độ và hiệu quả vận hành của toàn bộ hệ thống HVAC. Một hệ thống Chiller được thi công đúng kỹ thuật không chỉ giúp công trình vận hành ổn định, tiết kiệm điện năng mà còn hạn chế đáng kể các sự cố hư hỏng và chi phí bảo trì trong tương lai.

Trong thực tế, thi công hệ thống Chiller đòi hỏi đội ngũ kỹ sư và công nhân có kinh nghiệm chuyên sâu về HVAC, khả năng phối hợp MEP tốt và quy trình kiểm soát chất lượng nghiêm ngặt ở từng giai đoạn. Chính vì vậy, việc lựa chọn đơn vị thi công uy tín và xây dựng biện pháp thi công chi tiết ngay từ đầu sẽ giúp dự án đạt hiệu quả cao cả về kỹ thuật lẫn chi phí vận hành lâu dài.
