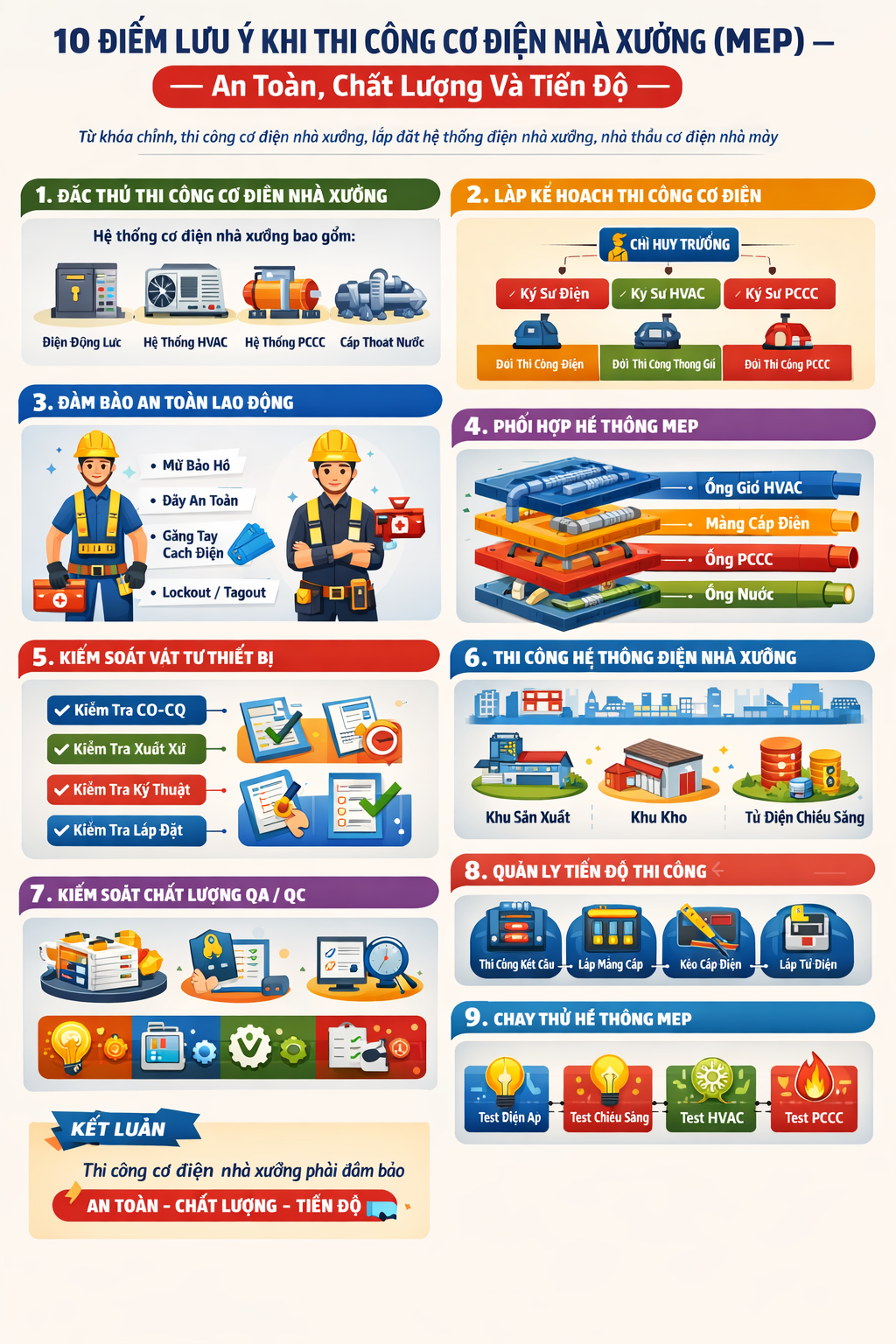

10 ĐIỂM LƯU Ý KHI THI CÔNG ĐIỆN NHÀ XƯỞNG

1. Đặc thù thi công cơ điện nhà xưởng

Thi công cơ điện nhà xưởng là một hạng mục quan trọng trong các dự án nhà máy và khu công nghiệp. Hệ thống cơ điện (MEP) đóng vai trò cung cấp năng lượng, thông gió, cấp thoát nước và đảm bảo an toàn cho quá trình sản xuất.

Khác với các công trình dân dụng như nhà ở hay văn phòng, thi công cơ điện nhà xưởng có nhiều đặc điểm riêng biệt. Quy mô công trình thường rất lớn và chiều cao mái có thể từ 8 đến 15 mét. Hệ thống điện phục vụ sản xuất thường có công suất lớn và yêu cầu kỹ thuật cao.

Các hệ thống cơ điện phổ biến trong nhà xưởng bao gồm:

• Hệ thống điện động lực

• Hệ thống chiếu sáng công nghiệp

• Hệ thống HVAC (thông gió và điều hòa không khí)

• Hệ thống phòng cháy chữa cháy (PCCC)

• Hệ thống cấp thoát nước

• Hệ thống điện nhẹ

Nếu việc thi công cơ điện nhà xưởng không được thực hiện đúng tiêu chuẩn, nhà máy có thể gặp nhiều vấn đề như mất an toàn điện, tiêu hao năng lượng lớn hoặc gián đoạn hoạt động sản xuất.

---

Sơ đồ hệ thống cơ điện nhà xưởng

• Sơ đồ hệ thống điện nhà xưởng


• Bố trí hệ thống điện HVAC nhà xưởng

---

2. Lập kế hoạch tổ chức thi công cơ điện

Một dự án thi công MEP nhà xưởng thường có nhiều hạng mục được thực hiện đồng thời. Các hệ thống kỹ thuật khác nhau phải được lắp đặt trong cùng một không gian.

Nếu không có kế hoạch tổ chức thi công hợp lý, công trình có thể gặp nhiều vấn đề như xung đột giữa các hệ thống, chậm tiến độ hoặc phát sinh chi phí không cần thiết.

Các bước lập kế hoạch thi công cơ điện thường bao gồm:

1. Phân chia khu vực thi công.

2. Lập tiến độ cho từng hạng mục.

3. Phân công nhân sự kỹ thuật.

4. Chuẩn bị vật tư và thiết bị.

Một kế hoạch thi công chi tiết sẽ giúp dự án triển khai hiệu quả và giảm thiểu rủi ro trong quá trình thi công.

---

3. Đảm bảo an toàn lao động

Trong các dự án thi công cơ điện nhà xưởng, an toàn lao động luôn là yếu tố quan trọng hàng đầu. Công nhân thường phải làm việc trên cao hoặc tiếp xúc trực tiếp với hệ thống điện công suất lớn.

Các nguy cơ phổ biến trong quá trình thi công bao gồm điện giật, ngã khi thi công trên cao và tai nạn do thiết bị nâng hạ.

Để đảm bảo an toàn lao động, công trường cần trang bị đầy đủ các thiết bị bảo hộ như:

• Mũ bảo hộ

• Dây an toàn

• Giày bảo hộ

• Găng tay cách điện

Ngoài ra, cần tuân thủ nghiêm ngặt các quy trình an toàn điện. Nguồn điện phải được ngắt trước khi tiến hành thi công. Các thiết bị đo điện cần được sử dụng để kiểm tra tình trạng hệ thống trước khi làm việc.

Việc đảm bảo an toàn lao động không chỉ bảo vệ người lao động mà còn giúp dự án thi công cơ điện nhà xưởng diễn ra ổn định và đúng tiến độ.

---

4. Phối hợp hệ thống MEP

Trong nhà xưởng, các hệ thống cơ điện thường được bố trí trên trần kỹ thuật. Các hệ thống này bao gồm ống gió HVAC, máng cáp điện, ống PCCC, ống cấp thoát nước và hệ thống chiếu sáng.

Nếu không có sự phối hợp hợp lý giữa các hệ thống, rất dễ xảy ra tình trạng xung đột kỹ thuật. Điều này có thể làm tăng chi phí thi công và gây khó khăn cho công tác bảo trì sau này.

Hiện nay, nhiều dự án sử dụng mô hình BIM 3D để mô phỏng hệ thống cơ điện trước khi thi công. Công nghệ này giúp phát hiện xung đột giữa các hệ thống và tối ưu không gian kỹ thuật.

Việc phối hợp tốt các hệ thống MEP sẽ giúp quá trình thi công diễn ra thuận lợi hơn và nâng cao chất lượng công trình.

---

5. Kiểm soát vật tư thiết bị

Vật tư và thiết bị chiếm phần lớn chi phí trong quá trình thi công cơ điện nhà xưởng. Vì vậy, việc kiểm soát chất lượng vật tư là vô cùng quan trọng.

Các vật tư chính cần được kiểm tra bao gồm cáp điện, tủ điện, máng cáp, ống thép và thiết bị PCCC.

Quy trình kiểm soát vật tư thường bao gồm các bước sau:

1. Kiểm tra chứng chỉ CO – CQ.

2. Kiểm tra xuất xứ thiết bị.

3. Kiểm tra thông số kỹ thuật.

4. Kiểm tra trước khi lắp đặt.

Việc kiểm soát vật tư chặt chẽ sẽ giúp đảm bảo chất lượng hệ thống cơ điện và giảm thiểu rủi ro trong quá trình vận hành.

---

6. Thi công hệ thống điện nhà xưởng

Hệ thống điện là hạng mục quan trọng nhất trong thi công cơ điện nhà máy. Hệ thống này bao gồm điện động lực, điện chiếu sáng và các tủ phân phối điện.

Khi thi công hệ thống điện nhà xưởng, cần lưu ý một số yếu tố quan trọng.

Trước hết, cần phân vùng tải điện hợp lý cho các khu vực như khu sản xuất, khu kho và khu văn phòng. Việc phân vùng tải điện giúp hệ thống vận hành ổn định và dễ dàng kiểm soát.

Thứ hai, vị trí tủ điện cần được bố trí hợp lý để thuận tiện cho việc vận hành và bảo trì.

Cuối cùng, cần tối ưu chiều dài cáp điện và lựa chọn tiết diện dây phù hợp để giảm sụt áp trên đường dây.

Một hệ thống điện được thiết kế và thi công đúng tiêu chuẩn sẽ giúp nhà máy vận hành ổn định và tiết kiệm năng lượng.

---

7. Quản lý tiến độ thi công

Tiến độ thi công là yếu tố quan trọng trong các dự án thi công cơ điện nhà xưởng. Các nhà máy thường cần hoàn thành sớm để lắp đặt dây chuyền sản xuất.

Để đảm bảo tiến độ, cần lập kế hoạch thi công chi tiết và theo dõi thường xuyên quá trình thực hiện.

Một dự án MEP thường được triển khai theo trình tự sau:

1. Lắp đặt giá đỡ hệ thống.

2. Lắp đặt máng cáp và ống kỹ thuật.

3. Kéo cáp điện.

4. Lắp đặt tủ điện.

5. Kiểm tra và chạy thử hệ thống.

Việc quản lý tiến độ hiệu quả sẽ giúp dự án hoàn thành đúng kế hoạch và giảm thiểu chi phí phát sinh.

---

8. Kiểm soát chất lượng QA/QC

Trong thi công cơ điện nhà xưởng, mỗi hạng mục đều cần được kiểm tra theo quy trình QA/QC.

Các bước kiểm tra thường bao gồm kiểm tra vật tư đầu vào, kiểm tra quá trình lắp đặt, nghiệm thu từng hạng mục và nghiệm thu tổng thể hệ thống.

Một số hạng mục quan trọng cần được kiểm tra kỹ lưỡng như điện trở tiếp địa, độ kín của hệ thống ống và tải điện của hệ thống.

Quy trình QA/QC giúp đảm bảo hệ thống cơ điện đáp ứng các tiêu chuẩn kỹ thuật trước khi đưa vào vận hành.

---

9. Chạy thử hệ thống MEP

Sau khi hoàn thành lắp đặt, cần tiến hành chạy thử hệ thống MEP. Quá trình này còn được gọi là commissioning.

Các bước chạy thử thường bao gồm kiểm tra điện áp, kiểm tra hệ thống chiếu sáng, kiểm tra hệ thống HVAC và kiểm tra hệ thống PCCC.

Mục đích của việc chạy thử là phát hiện các lỗi kỹ thuật và đảm bảo hệ thống hoạt động ổn định trước khi bàn giao cho chủ đầu tư.

---

10. Hoàn công và bàn giao công trình

Sau khi hoàn thành thi công cơ điện nhà xưởng, nhà thầu cần chuẩn bị hồ sơ hoàn công đầy đủ.

Hồ sơ hoàn công thường bao gồm bản vẽ hoàn công, hồ sơ vật tư thiết bị, biên bản nghiệm thu và kết quả kiểm tra hệ thống.

Quy trình bàn giao công trình thường gồm các bước kiểm tra kỹ thuật, chạy thử hệ thống, nghiệm thu công trình và bàn giao cho chủ đầu tư.

Một bộ hồ sơ hoàn công đầy đủ sẽ giúp việc vận hành và bảo trì hệ thống cơ điện sau này thuận lợi hơn.

---

TÓM LẠI

Thi công cơ điện nhà xưởng là một công việc phức tạp, đòi hỏi sự phối hợp chặt chẽ giữa thiết kế, thi công và quản lý chất lượng.

Mười yếu tố quan trọng cần chú ý bao gồm hiểu rõ đặc thù nhà xưởng, lập kế hoạch thi công, đảm bảo an toàn lao động, phối hợp hệ thống MEP, kiểm soát vật tư thiết bị, thi công hệ thống điện hợp lý, quản lý tiến độ, kiểm soát chất lượng QA/QC, chạy thử hệ thống và hoàn công công trình.

Một hệ thống cơ điện được thi công đúng tiêu chuẩn sẽ giúp nhà máy vận hành ổn định, tiết kiệm năng lượng, đảm bảo an toàn sản xuất và giảm chi phí bảo trì lâu dài.

---
