10 LƯU Ý KHI THI CÔNG ĐIỆN HẠ TẦNG & LANDSCAPE

Thi công điện hạ tầng và hệ thống điện landscape (cảnh quan) là một phần quan trọng trong các dự án khu đô thị, khu công nghiệp, resort, công viên và biệt thự. Khác với hệ thống điện trong nhà, điện hạ tầng phải chịu ảnh hưởng trực tiếp từ môi trường như mưa, nắng, độ ẩm, đất nền… nên yêu cầu kỹ thuật cao hơn rất nhiều.

Nếu không chú ý ngay từ đầu, hệ thống có thể gặp sự cố như chập cháy, rò điện, sụt áp, hỏng thiết bị, gây mất an toàn và phát sinh chi phí sửa chữa lớn.

Trong bài viết này, chúng tôi tổng hợp 10 lưu ý quan trọng nhất khi thi công điện hạ tầng và landscape giúp bạn đảm bảo chất lượng, tuổi thọ và tối ưu chi phí vận hành.

---

1. Khảo sát hiện trạng và lập phương án thiết kế phù hợp

Trước khi thi công, việc khảo sát thực tế là bắt buộc. Đây là bước quyết định đến 70% chất lượng hệ thống.

Những yếu tố cần khảo sát:

• Địa hình (đất cứng, đất yếu, khu vực ngập nước)

• Mực nước ngầm

• Quy hoạch tổng thể

• Hệ thống hạ tầng ngầm khác (cấp nước, thoát nước, viễn thông)

• Khoảng cách cấp điện

Lưu ý quan trọng:

• Tránh xung đột với các hệ thống khác

• Tính toán đường đi cáp tối ưu

• Dự phòng mở rộng trong tương lai

👉 Thiết kế tốt giúp giảm thiểu việc đập phá, sửa chữa sau này.

---

2. Lựa chọn đúng loại cáp điện ngoài trời

Trong hệ thống điện landscape, cáp điện là thành phần đóng vai trò truyền tải năng lượng đến toàn bộ các thiết bị chiếu sáng, tủ điều khiển và các phụ tải ngoài trời. Do phải làm việc trong môi trường thường xuyên chịu ảnh hưởng của nắng nóng, mưa bão, độ ẩm cao, hơi nước, hóa chất trong đất và các tác động cơ học từ hoạt động thi công hoặc bảo trì cảnh quan nên việc lựa chọn đúng loại cáp điện là yêu cầu bắt buộc ngay từ giai đoạn thiết kế.

Nếu sử dụng loại cáp không phù hợp, lớp vỏ cách điện có thể nhanh chóng bị lão hóa, nứt gãy hoặc mất khả năng chống thấm nước, dẫn đến hiện tượng rò điện, chập cháy và làm giảm đáng kể tuổi thọ của toàn bộ hệ thống điện ngoài trời.

Các loại cáp điện thường được sử dụng trong hệ thống landscape

Cáp CXV/PVC

Đây là loại cáp điện hạ thế phổ biến được sử dụng rộng rãi trong các công trình dân dụng và công nghiệp. Cáp CXV có lõi đồng dẫn điện tốt, lớp cách điện XLPE và lớp vỏ PVC bảo vệ bên ngoài.

Loại cáp này phù hợp với các tuyến cáp được luồn bên trong ống bảo vệ hoặc đặt tại những khu vực có điều kiện môi trường tương đối ổn định. Nhờ giá thành hợp lý, khả năng thi công thuận tiện và nguồn cung dồi dào nên cáp CXV thường được lựa chọn cho các hệ thống chiếu sáng sân vườn, công viên hoặc khuôn viên nhà máy.

Cáp XLPE chống ẩm

Đối với những khu vực thường xuyên tiếp xúc với độ ẩm cao hoặc có nguy cơ ngập nước theo mùa, cáp XLPE là giải pháp được ưu tiên lựa chọn. Lớp cách điện XLPE có khả năng chịu nhiệt, chịu ẩm và chống lão hóa tốt hơn đáng kể so với các loại cáp thông thường.

Ngoài ra, cáp XLPE còn có khả năng duy trì tính ổn định điện môi trong thời gian dài, góp phần nâng cao độ tin cậy cho hệ thống điện ngoài trời.

Cáp chống tia UV

Các tuyến cáp lắp đặt nổi trên mặt đất hoặc tại những vị trí thường xuyên tiếp xúc trực tiếp với ánh nắng mặt trời cần sử dụng loại cáp có khả năng chống tia cực tím. Lớp vỏ chuyên dụng giúp hạn chế hiện tượng giòn hóa, nứt gãy hoặc bạc màu do tác động liên tục của tia UV.

Việc sử dụng cáp chống UV giúp kéo dài tuổi thọ hệ thống, giảm chi phí bảo trì và hạn chế nguy cơ sự cố do xuống cấp vật liệu.

Cáp bọc giáp thép (Armored Cable)

Đối với các tuyến cáp chôn ngầm hoặc khu vực có nguy cơ chịu tác động cơ học cao, cáp bọc giáp thép là lựa chọn tối ưu. Lớp giáp kim loại bên ngoài giúp bảo vệ cáp khỏi các lực va đập, áp lực đất nền, tải trọng giao thông hoặc nguy cơ bị tác động bởi các hoạt động đào đất trong tương lai.

Loại cáp này thường được sử dụng trong công viên, khu đô thị, khu nghỉ dưỡng, nhà máy và các dự án hạ tầng kỹ thuật yêu cầu độ an toàn cao.

Những sai lầm phổ biến khi lựa chọn cáp điện ngoài trời

Trong thực tế thi công, nhiều sự cố xảy ra do lựa chọn sai chủng loại cáp hoặc đánh giá không đầy đủ điều kiện môi trường làm việc của hệ thống.

Một số sai lầm thường gặp bao gồm:

• Sử dụng cáp điện trong nhà cho các khu vực ngoài trời có nắng, mưa và độ ẩm cao, khiến lớp vỏ cách điện nhanh chóng xuống cấp chỉ sau vài năm sử dụng.
• Không tính đến khả năng ngập nước theo mùa hoặc các khu vực có mực nước ngầm cao, dẫn đến nguy cơ chập cháy và hỏng hóc cáp điện.
• Lựa chọn tiết diện dây dẫn quá nhỏ so với công suất thực tế của hệ thống, gây hiện tượng sụt áp và phát nhiệt trên đường dây.
• Không xem xét khả năng mở rộng phụ tải trong tương lai, khiến hệ thống nhanh chóng rơi vào tình trạng quá tải.

Khuyến nghị kỹ thuật

Đối với các tuyến cáp chôn ngầm dài, nên ưu tiên sử dụng cáp XLPE có giáp thép nhằm tăng khả năng bảo vệ cơ học và chống thấm nước. Đối với các khu vực sân vườn, hồ nước hoặc cảnh quan ngoài trời thường xuyên tiếp xúc với ánh nắng, nên sử dụng các loại cáp có khả năng chống tia UV và chống ẩm cao. Việc đầu tư đúng loại cáp ngay từ đầu sẽ giúp giảm đáng kể chi phí sửa chữa và thay thế trong suốt vòng đời công trình.

---

3. Thi công hệ thống ống luồn cáp đúng tiêu chuẩn

Hệ thống ống luồn cáp là lớp bảo vệ thứ hai của mạng lưới điện landscape, có nhiệm vụ bảo vệ dây dẫn khỏi các tác động cơ học, hóa học và môi trường bên ngoài. Một hệ thống ống luồn được thiết kế và thi công đúng tiêu chuẩn không chỉ giúp nâng cao độ bền của cáp điện mà còn tạo điều kiện thuận lợi cho công tác kiểm tra, bảo trì và nâng cấp sau này.

Các loại ống bảo vệ cáp điện phổ biến

Ống HDPE

Ống HDPE hiện được xem là giải pháp tối ưu cho các tuyến cáp chôn ngầm ngoài trời nhờ khả năng chịu va đập cao, chống ăn mòn hóa học tốt và tuổi thọ có thể lên tới hàng chục năm.

Ngoài khả năng chịu tải trọng từ đất và phương tiện giao thông, ống HDPE còn có độ đàn hồi lớn, giúp hạn chế hư hỏng khi nền đất xảy ra hiện tượng lún hoặc dịch chuyển.

Ống PVC cứng

Ống PVC được sử dụng phổ biến trong các công trình có quy mô vừa và nhỏ nhờ chi phí đầu tư thấp, trọng lượng nhẹ và thi công đơn giản.

Tuy nhiên, loại ống này chỉ phù hợp với những khu vực ít chịu tải trọng cơ học hoặc được bảo vệ bởi các kết cấu khác.

Ống thép mạ kẽm

Đối với các khu vực có mật độ giao thông cao hoặc nguy cơ va đập lớn, ống thép mạ kẽm là giải pháp bảo vệ tối ưu.

Khả năng chịu lực cao giúp bảo vệ cáp điện khỏi các tác động cơ học mạnh, đồng thời tăng cường khả năng chống cháy và đảm bảo an toàn vận hành.

Các yêu cầu kỹ thuật khi chôn ống

Quá trình thi công cần tuân thủ nghiêm ngặt các yêu cầu kỹ thuật nhằm đảm bảo tuổi thọ và độ an toàn của hệ thống:

• Đào rãnh đúng kích thước thiết kế, đảm bảo độ sâu chôn cáp từ 0,5 m đến 0,8 m hoặc lớn hơn tùy theo điều kiện công trình.
• Bố trí lớp cát đệm phía dưới nhằm tạo mặt phẳng ổn định, hạn chế tác động của đá sắc nhọn lên thành ống.
• Sau khi đặt ống phải tiếp tục phủ lớp cát bảo vệ phía trên trước khi hoàn trả đất tự nhiên.
• Lắp đặt băng cảnh báo điện phía trên tuyến cáp để cảnh báo cho các hoạt động đào đất trong tương lai.
• Kiểm tra độ kín, độ thẳng và bán kính uốn của toàn bộ hệ thống ống trước khi tiến hành kéo cáp.

Việc bỏ qua các yêu cầu kỹ thuật này có thể dẫn đến nguy cơ đứt cáp, sụt lún tuyến ống hoặc hư hỏng hệ thống khi thực hiện các công tác cải tạo cảnh quan về sau.

---

4. Bố trí tủ điện ngoài trời đạt chuẩn IP

Tủ điện landscape là trung tâm điều khiển và phân phối nguồn điện cho toàn bộ hệ thống chiếu sáng ngoài trời. Do được lắp đặt trong điều kiện môi trường khắc nghiệt nên tủ điện phải đáp ứng các yêu cầu nghiêm ngặt về khả năng chống nước, chống bụi, chống ăn mòn và đảm bảo an toàn điện.

Tiêu chuẩn bảo vệ cần đạt

Đối với các khu vực ngoài trời thông thường, tủ điện nên đạt tối thiểu cấp bảo vệ IP54 nhằm ngăn chặn bụi bẩn và nước bắn từ mọi hướng xâm nhập vào bên trong thiết bị.

Đối với những khu vực thường xuyên chịu mưa lớn, gần hồ nước, đài phun nước hoặc môi trường có độ ẩm cao, nên sử dụng tủ điện đạt cấp bảo vệ IP65 hoặc cao hơn nhằm đảm bảo khả năng chống nước tuyệt đối.

Các yêu cầu kỹ thuật quan trọng

• Tủ điện cần được đặt tại vị trí cao ráo, tránh các khu vực có nguy cơ ngập úng cục bộ trong mùa mưa.
• Kết cấu chân đế phải đảm bảo chắc chắn, hạn chế rung lắc và dịch chuyển theo thời gian.
• Các vị trí cáp vào tủ phải sử dụng đầu nối chuyên dụng nhằm ngăn nước thấm ngược vào bên trong.
• Toàn bộ vỏ tủ, khung kim loại và thiết bị điện phải được liên kết với hệ thống tiếp địa an toàn.
• Bên trong tủ cần bố trí khoa học, đảm bảo khoảng cách thao tác và thuận tiện cho công tác bảo trì sau này.

Một tủ điện được thiết kế đúng tiêu chuẩn không chỉ giúp tăng độ bền thiết bị mà còn giảm đáng kể nguy cơ sự cố mất điện hoặc chập cháy trong quá trình vận hành.

---

5. Thiết kế hệ thống chiếu sáng landscape hợp lý

Hệ thống chiếu sáng landscape không đơn thuần là cung cấp ánh sáng cho không gian ngoài trời mà còn đóng vai trò quan trọng trong việc nâng cao giá trị thẩm mỹ, tạo điểm nhấn kiến trúc, cải thiện trải nghiệm người sử dụng và góp phần đảm bảo an ninh cho công trình vào ban đêm. Một hệ thống chiếu sáng được thiết kế hợp lý sẽ giúp cảnh quan trở nên sinh động, sang trọng và chuyên nghiệp hơn, đồng thời tối ưu hóa chi phí đầu tư cũng như chi phí vận hành lâu dài.

Trong nhiều dự án, việc lựa chọn đèn theo cảm tính hoặc bố trí không có tính toán thường dẫn đến tình trạng thiếu sáng, thừa sáng hoặc gây chói mắt, làm giảm đáng kể hiệu quả thẩm mỹ của toàn bộ công trình.

Các loại đèn landscape phổ biến

Đèn âm đất

Đèn âm đất thường được sử dụng để chiếu sáng lối đi, quảng trường, khu vực cây xanh hoặc tạo điểm nhấn cho mặt đứng công trình. Với thiết kế lắp đặt âm nền, loại đèn này giúp giữ được sự gọn gàng cho cảnh quan trong khi vẫn tạo hiệu ứng ánh sáng mạnh mẽ và hiện đại.

Đèn sân vườn

Đây là loại đèn được sử dụng rộng rãi trong các khu đô thị, biệt thự, công viên và khu nghỉ dưỡng. Đèn sân vườn vừa có chức năng chiếu sáng vừa đóng vai trò là một phần của kiến trúc cảnh quan.

Đèn hắt cây

Đèn hắt cây giúp làm nổi bật hình dáng, màu sắc và chiều cao của cây xanh vào ban đêm. Khi được bố trí đúng kỹ thuật, ánh sáng từ đèn hắt cây có thể tạo nên những hiệu ứng thị giác ấn tượng và tăng chiều sâu cho không gian.

Đèn LED dây và đèn trang trí

Các loại đèn LED dây thường được lắp đặt tại bồn hoa, lối đi, hồ nước hoặc các công trình kiến trúc nhằm tạo hiệu ứng trang trí và tăng tính nhận diện cho cảnh quan.

Nguyên tắc thiết kế chiếu sáng landscape

Để đạt hiệu quả cao nhất, hệ thống chiếu sáng cần tuân thủ các nguyên tắc sau:

• Phân chia khu vực chiếu sáng theo từng chức năng cụ thể như chiếu sáng lối đi, chiếu sáng cây xanh, chiếu sáng kiến trúc và chiếu sáng trang trí nhằm tối ưu hiệu quả sử dụng điện năng.
• Lựa chọn nhiệt độ màu phù hợp với từng không gian để tạo cảm giác hài hòa, dễ chịu và tăng giá trị thẩm mỹ cho công trình.
• Hạn chế tối đa hiện tượng chói mắt, ánh sáng chiếu trực tiếp vào tầm nhìn của người sử dụng hoặc gây ảnh hưởng đến các khu vực xung quanh.
• Tận dụng công nghệ LED tiết kiệm điện nhằm giảm chi phí vận hành và nâng cao tuổi thọ thiết bị.
• Bố trí hệ thống điều khiển thông minh cho phép điều chỉnh cường độ sáng hoặc thời gian hoạt động theo nhu cầu thực tế.

Những sai lầm thường gặp

• Bố trí quá nhiều đèn dẫn đến lãng phí điện năng và gây rối mắt.
• Sử dụng công suất đèn không phù hợp với mục đích chiếu sáng.
• Không tính toán góc chiếu sáng dẫn đến xuất hiện các vùng tối hoặc vùng sáng quá mức.
• Không dự phòng khả năng bảo trì và thay thế thiết bị trong tương lai.

Một thiết kế chiếu sáng landscape chuyên nghiệp không chỉ giúp công trình nổi bật hơn mà còn góp phần gia tăng giá trị bất động sản và trải nghiệm người sử dụng.

---

6. Đảm bảo hệ thống tiếp địa và chống giật

Trong bất kỳ công trình điện ngoài trời nào, hệ thống tiếp địa và chống giật luôn là hạng mục có vai trò đặc biệt quan trọng. Đây là tuyến bảo vệ cuối cùng giúp giảm thiểu nguy cơ điện giật cho con người và hạn chế thiệt hại đối với thiết bị khi xảy ra sự cố rò điện hoặc chạm chập.

Do hệ thống điện landscape thường được lắp đặt tại những khu vực có độ ẩm cao, gần hồ nước, đài phun nước hoặc khu vực tưới tiêu nên nguy cơ mất an toàn điện luôn cao hơn so với các hệ thống điện trong nhà.

Thành phần của hệ thống tiếp địa

Một hệ thống tiếp địa hoàn chỉnh thường bao gồm:

• Hệ thống cọc tiếp địa bằng thép mạ đồng hoặc đồng nguyên chất được đóng sâu xuống đất nhằm tạo đường dẫn dòng điện sự cố xuống đất an toàn.
• Dây dẫn tiếp địa có tiết diện phù hợp, kết nối toàn bộ thiết bị điện với hệ thống tiếp địa trung tâm.
• Thanh cái tiếp địa trong tủ điện để tập trung các kết nối bảo vệ.
• Thiết bị chống rò điện ELCB hoặc RCD có khả năng tự động ngắt nguồn khi phát hiện dòng điện rò vượt ngưỡng cho phép.
• Hệ thống liên kết đẳng thế nhằm đảm bảo tất cả các phần kim loại trong công trình có cùng điện thế.

Các yêu cầu kỹ thuật quan trọng

Để hệ thống hoạt động hiệu quả, cần đảm bảo:

• Điện trở tiếp địa đạt giá trị theo yêu cầu của thiết kế và tiêu chuẩn kỹ thuật hiện hành.
• Tất cả các thiết bị có vỏ kim loại như cột đèn, tủ điện, hộp đấu nối và các kết cấu kim loại liên quan đều phải được kết nối với hệ thống tiếp địa.
• Các mối nối tiếp địa phải được bảo vệ chống ăn mòn nhằm duy trì độ ổn định lâu dài.
• Thiết bị chống rò điện phải được lựa chọn đúng dòng định mức và được kiểm tra định kỳ.

Lợi ích của hệ thống tiếp địa đạt chuẩn

• Bảo vệ con người trước nguy cơ điện giật khi xảy ra sự cố rò điện.
• Hạn chế hư hỏng thiết bị điện do dòng sự cố hoặc quá áp.
• Tăng độ ổn định và độ tin cậy cho toàn bộ hệ thống điện.
• Đáp ứng các yêu cầu nghiệm thu và tiêu chuẩn an toàn điện của công trình.

Thiếu tiếp địa hoặc thi công tiếp địa không đạt yêu cầu là một trong những nguyên nhân hàng đầu dẫn đến các tai nạn điện nghiêm trọng trong các công trình ngoài trời.

---

7. Chống thấm và chống nước cho toàn hệ thống

Đối với hệ thống điện landscape, nước luôn được xem là yếu tố nguy hiểm nhất đối với độ bền và độ an toàn của thiết bị điện. Chỉ cần một điểm đấu nối không được xử lý chống nước đúng kỹ thuật cũng có thể dẫn đến hiện tượng chập điện, hỏng thiết bị hoặc làm gián đoạn hoạt động của toàn bộ hệ thống.

Vì vậy, công tác chống thấm và chống nước cần được xem xét ngay từ giai đoạn thiết kế và phải được kiểm soát nghiêm ngặt trong quá trình thi công.

Các vị trí có nguy cơ thấm nước cao

Trong hệ thống điện landscape, những vị trí dễ xảy ra hiện tượng thấm nước bao gồm:

• Các mối nối cáp điện được chôn ngầm dưới đất.
• Hộp đấu nối đặt ngoài trời hoặc gần khu vực tưới cây.
• Đèn âm đất thường xuyên tiếp xúc với nước mưa hoặc nước rửa sân.
• Tủ điện ngoài trời không được xử lý kín nước đúng tiêu chuẩn.
• Các đầu cáp chờ phục vụ mở rộng hệ thống trong tương lai.

Giải pháp chống nước hiệu quả

Để đảm bảo độ bền và độ an toàn của hệ thống, cần áp dụng đồng thời nhiều giải pháp kỹ thuật như:

• Sử dụng hộp đấu nối đạt tiêu chuẩn chống nước IP65 hoặc IP67 tùy điều kiện lắp đặt thực tế.
• Bọc co nhiệt có keo chống thấm cho toàn bộ các điểm đấu nối cáp điện.
• Sử dụng keo chống nước chuyên dụng để xử lý các vị trí có nguy cơ thấm nước cao.
• Bố trí hệ thống thoát nước xung quanh tủ điện và đèn âm đất nhằm hạn chế tình trạng ngập úng cục bộ.
• Kiểm tra độ kín nước của thiết bị trước khi đưa vào vận hành.

Hậu quả của việc chống nước không đạt yêu cầu

• Tăng nguy cơ chập cháy và rò điện.
• Làm giảm tuổi thọ của thiết bị điện.
• Gây hư hỏng các bộ đèn và thiết bị điều khiển ngoài trời.
• Tăng chi phí sửa chữa và bảo trì trong quá trình sử dụng.

Một hệ thống được chống thấm đúng kỹ thuật có thể hoạt động ổn định trong nhiều năm ngay cả khi thường xuyên tiếp xúc với điều kiện thời tiết khắc nghiệt.

---

8. Phân tải và tính toán công suất hợp lý

Phân tải và tính toán công suất là bước quan trọng giúp hệ thống điện vận hành ổn định, an toàn và tiết kiệm năng lượng. Đây cũng là hạng mục thường bị xem nhẹ trong các công trình nhỏ nhưng lại là nguyên nhân dẫn đến nhiều sự cố như quá tải, sụt áp hoặc giảm tuổi thọ thiết bị.

Các thông số cần tính toán

Trong quá trình thiết kế cần xác định đầy đủ:

• Tổng công suất của toàn bộ hệ thống chiếu sáng cảnh quan bao gồm đèn sân vườn, đèn âm đất, đèn hắt cây và các thiết bị trang trí.
• Dòng điện vận hành cực đại của từng tuyến cáp và từng tủ điện.
• Công suất dự phòng phục vụ nhu cầu mở rộng trong tương lai.
• Mức sụt áp cho phép trên từng tuyến cáp.
• Khả năng chịu tải của các thiết bị đóng cắt và bảo vệ.

Nguyên tắc phân tải

Để hệ thống vận hành hiệu quả cần:

• Chia tải thành nhiều nhánh riêng biệt theo khu vực hoặc chức năng sử dụng.
• Tránh tập trung quá nhiều đèn vào cùng một tuyến cấp điện.
• Bố trí các tủ điện phụ tại những khu vực có khoảng cách xa nhằm giảm chiều dài cáp.
• Dự phòng công suất từ 20% đến 30% để đáp ứng nhu cầu mở rộng trong tương lai.

Những rủi ro khi tính toán không chính xác

• Sụt áp làm giảm độ sáng của đèn.
• Phát nhiệt trên dây dẫn gây tổn thất điện năng.
• Quá tải aptomat và thiết bị đóng cắt.
• Giảm tuổi thọ của hệ thống điện và thiết bị chiếu sáng.

Việc tính toán chính xác ngay từ đầu sẽ giúp tối ưu chi phí đầu tư và giảm đáng kể các chi phí vận hành lâu dài.

---

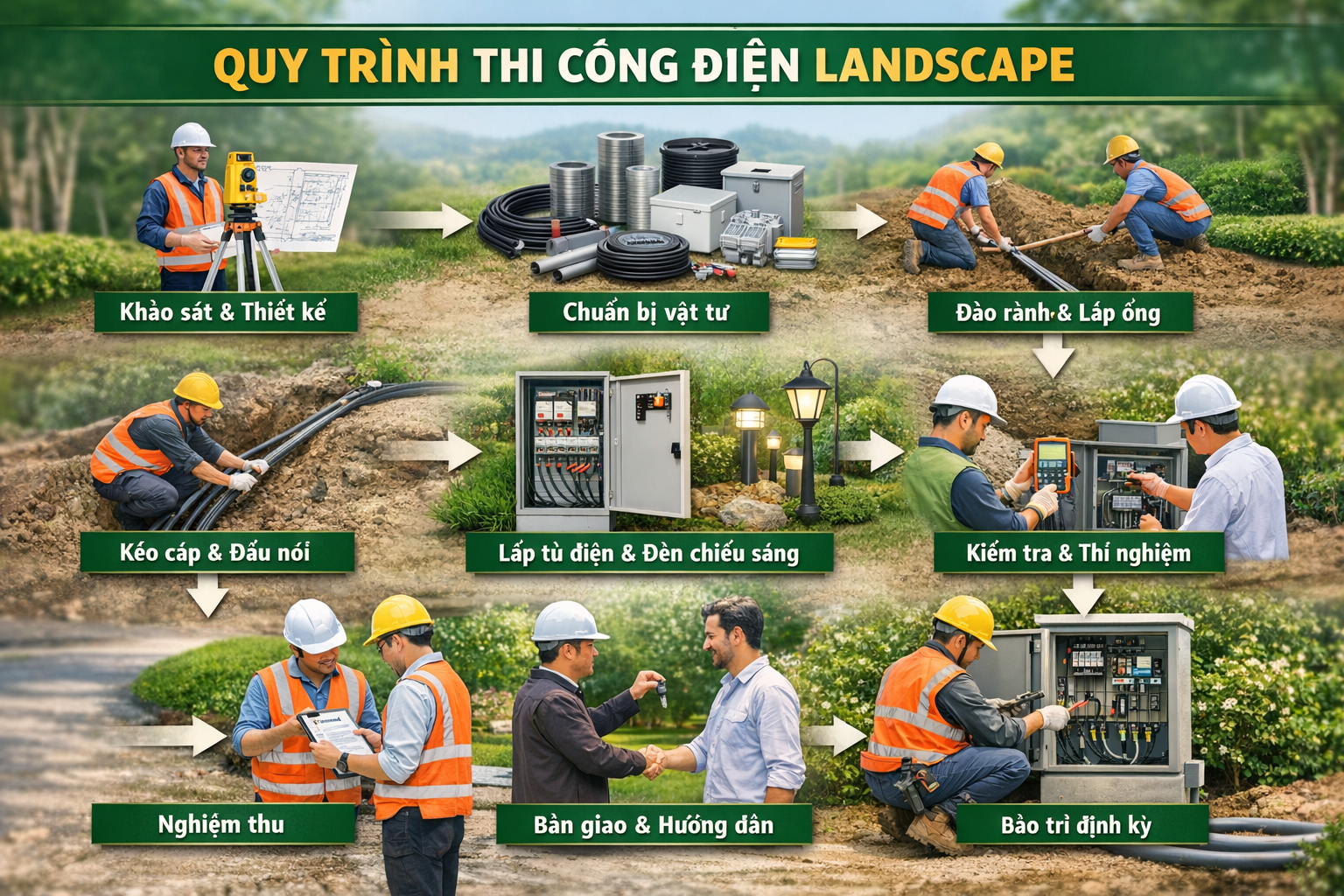

9. Thi công đúng quy trình và kiểm tra nghiệm thu

Một hệ thống điện landscape chất lượng không chỉ phụ thuộc vào thiết kế mà còn phụ thuộc rất lớn vào việc tuân thủ quy trình thi công và kiểm soát chất lượng trong suốt quá trình thực hiện.

Mọi công đoạn từ đào rãnh, lắp đặt ống, kéo cáp, đấu nối thiết bị cho đến chạy thử và nghiệm thu đều phải được thực hiện theo quy trình rõ ràng nhằm đảm bảo độ an toàn và độ bền của hệ thống.

Các bước thi công cơ bản

Bước 1: Định vị tuyến cáp

Xác định chính xác vị trí tuyến cáp, vị trí tủ điện, đèn chiếu sáng và các thiết bị phụ trợ theo bản vẽ được phê duyệt.

Bước 2: Đào rãnh và lắp đặt ống bảo vệ

Thi công đúng kích thước, cao độ và độ sâu thiết kế nhằm đảm bảo an toàn cho hệ thống cáp ngầm.

Bước 3: Kéo cáp điện

Thực hiện theo đúng quy trình kỹ thuật, kiểm soát lực kéo và bán kính uốn để tránh làm hư hỏng lớp cách điện của cáp.

Bước 4: Lắp đặt thiết bị

Bao gồm lắp đặt tủ điện, cột đèn, đèn sân vườn, đèn âm đất, hộp đấu nối và các thiết bị điều khiển.

Bước 5: Đấu nối và hoàn thiện

Tất cả các mối nối phải được thực hiện bởi kỹ thuật viên có chuyên môn và được xử lý chống nước đầy đủ.

Công tác kiểm tra và nghiệm thu

Trước khi đưa hệ thống vào sử dụng cần thực hiện đầy đủ:

• Đo điện trở cách điện của toàn bộ hệ thống.
• Đo điện trở tiếp địa và kiểm tra liên kết bảo vệ.
• Kiểm tra độ kín nước của các hộp đấu nối và thiết bị ngoài trời.
• Chạy thử hệ thống trong điều kiện vận hành thực tế.
• Kiểm tra độ sáng, chế độ điều khiển và khả năng hoạt động của từng khu vực chiếu sáng.
• Lập hồ sơ nghiệm thu và bản vẽ hoàn công theo quy định.

Việc tuân thủ đầy đủ quy trình thi công và nghiệm thu không chỉ giúp hệ thống điện landscape vận hành ổn định, an toàn mà còn tạo cơ sở thuận lợi cho công tác bảo trì và quản lý trong suốt vòng đời công trình.

•

---

10. Bảo trì định kỳ sau khi đưa vào vận hành

Nhiều chủ đầu tư thường tập trung vào giai đoạn thiết kế và thi công mà bỏ qua công tác bảo trì sau khi hệ thống đi vào hoạt động. Trên thực tế, hệ thống điện hạ tầng và điện landscape là hệ thống làm việc liên tục trong môi trường ngoài trời, thường xuyên chịu tác động của nắng nóng, mưa bão, độ ẩm cao, bụi bẩn và các yếu tố môi trường khác. Vì vậy, việc xây dựng kế hoạch bảo trì định kỳ là yêu cầu bắt buộc nhằm duy trì hiệu suất vận hành, đảm bảo an toàn điện và kéo dài tuổi thọ thiết bị.

Một hệ thống được bảo trì đúng quy trình không chỉ giúp phát hiện sớm các nguy cơ tiềm ẩn mà còn hạn chế tối đa các sự cố gây gián đoạn hoạt động hoặc phát sinh chi phí sửa chữa lớn.

Các hạng mục cần kiểm tra định kỳ

Kiểm tra tủ điện điều khiển

Tủ điện là trung tâm phân phối và điều khiển toàn bộ hệ thống điện landscape. Trong quá trình vận hành, các thiết bị bên trong tủ có thể bị ảnh hưởng bởi độ ẩm, bụi bẩn hoặc hiện tượng phát nhiệt kéo dài.

Công tác kiểm tra cần bao gồm:

• Kiểm tra tình trạng hoạt động của aptomat, contactor, relay, timer và các thiết bị bảo vệ.
• Kiểm tra độ chắc chắn của các đầu nối dây dẫn nhằm phát hiện hiện tượng lỏng mối nối gây phát nhiệt.
• Đánh giá tình trạng oxy hóa, ăn mòn hoặc thấm nước bên trong tủ điện.
• Đo nhiệt độ vận hành của các thiết bị để phát hiện nguy cơ quá tải hoặc tiếp xúc kém.
• Vệ sinh bụi bẩn và loại bỏ côn trùng có thể xâm nhập vào bên trong tủ.

Đo điện trở tiếp địa

Hệ thống tiếp địa đóng vai trò quan trọng trong việc bảo vệ con người và thiết bị trước các sự cố điện.

Trong quá trình bảo trì cần:

• Đo điện trở tiếp địa bằng thiết bị chuyên dụng.
• Kiểm tra tình trạng liên kết giữa cọc tiếp địa và dây dẫn tiếp địa.
• Đánh giá mức độ ăn mòn của các đầu nối dưới đất.
• So sánh kết quả đo với giá trị thiết kế ban đầu để kịp thời xử lý nếu điện trở tăng cao bất thường.

Việc duy trì điện trở tiếp địa trong giới hạn cho phép sẽ giúp hệ thống chống giật và bảo vệ thiết bị hoạt động hiệu quả hơn.

Kiểm tra hệ thống đèn chiếu sáng

Các bộ đèn ngoài trời thường là thiết bị chịu ảnh hưởng trực tiếp từ môi trường nên có nguy cơ xuống cấp nhanh hơn các thiết bị trong nhà.

Nội dung kiểm tra bao gồm:

• Đánh giá độ sáng thực tế của từng bộ đèn.
• Kiểm tra hiện tượng nhấp nháy, suy giảm quang thông hoặc đổi màu ánh sáng.
• Kiểm tra tình trạng ron cao su chống nước và kính bảo vệ đèn.
• Kiểm tra độ chắc chắn của chân đế, giá đỡ và kết cấu lắp đặt.
• Thay thế kịp thời các bộ đèn có dấu hiệu hư hỏng hoặc suy giảm hiệu suất.

Kiểm tra hệ thống cáp điện và đấu nối

Đường cáp điện là thành phần quan trọng quyết định độ ổn định của toàn bộ hệ thống.

Các nội dung cần thực hiện gồm:

• Kiểm tra tình trạng lớp vỏ cách điện của cáp.
• Kiểm tra các hộp nối ngoài trời và các điểm đấu nối ngầm.
• Đo điện trở cách điện của các tuyến cáp chính.
• Phát hiện sớm các dấu hiệu thấm nước, oxy hóa hoặc phát nhiệt bất thường.
• Kiểm tra các tuyến cáp tại khu vực có nguy cơ bị tác động cơ học từ hoạt động bảo trì cảnh quan.

Vệ sinh thiết bị định kỳ

Bụi bẩn, lá cây, đất cát và các tạp chất tích tụ lâu ngày có thể làm giảm hiệu quả hoạt động của thiết bị điện.

Công tác vệ sinh bao gồm:

• Vệ sinh bề mặt đèn chiếu sáng để duy trì hiệu suất phát sáng.
• Làm sạch các khe thông gió của tủ điện.
• Loại bỏ rác, lá cây tại các khu vực đặt thiết bị.
• Vệ sinh các hộp đấu nối và thiết bị điều khiển ngoài trời.

Tần suất bảo trì khuyến nghị

Tùy thuộc vào quy mô công trình và điều kiện môi trường, chủ đầu tư nên xây dựng kế hoạch bảo trì phù hợp.

Kiểm tra hàng tháng

Thực hiện kiểm tra nhanh nhằm phát hiện sớm các bất thường như:

• Đèn không sáng hoặc sáng yếu.
• Tủ điện có dấu hiệu nóng bất thường.
• Thiết bị bị thấm nước sau mưa lớn.
• Hệ thống điều khiển hoạt động không ổn định.

Kiểm tra tổng thể mỗi 6 tháng

Thực hiện đầy đủ các công tác:

• Đo điện trở tiếp địa.
• Đo điện trở cách điện.
• Kiểm tra toàn bộ tủ điện và thiết bị bảo vệ.
• Kiểm tra hệ thống cáp điện ngầm và nổi.
• Đánh giá hiệu suất chiếu sáng của toàn bộ công trình.

Kiểm tra hàng năm

Đối với các dự án lớn, nên thực hiện bảo trì tổng thể bởi đơn vị chuyên môn nhằm đánh giá toàn diện tình trạng vận hành của hệ thống và lập kế hoạch nâng cấp nếu cần thiết.

Lợi ích của công tác bảo trì định kỳ

Một hệ thống điện landscape được bảo trì đúng quy trình sẽ mang lại nhiều lợi ích lâu dài như:

• Giảm đáng kể nguy cơ xảy ra sự cố điện, chập cháy hoặc mất an toàn trong quá trình vận hành.
• Phát hiện sớm các hư hỏng tiềm ẩn trước khi trở thành sự cố nghiêm trọng.
• Duy trì hiệu suất chiếu sáng và tính thẩm mỹ của công trình.
• Giảm chi phí sửa chữa đột xuất và thay thế thiết bị.
• Kéo dài tuổi thọ của hệ thống lên gấp 2 đến 3 lần so với các hệ thống không được bảo trì thường xuyên.

---

Sơ Đồ Quy Trình Thi Công Điện Hạ Tầng Và Landscape

Để đảm bảo chất lượng công trình, toàn bộ quá trình thi công điện hạ tầng và điện landscape cần được thực hiện theo một quy trình chặt chẽ, từ khảo sát ban đầu đến giai đoạn vận hành và bảo trì.

KHẢO SÁT HIỆN TRẠNG CÔNG TRÌNH
↓
PHÂN TÍCH NHU CẦU SỬ DỤNG ĐIỆN VÀ CHIẾU SÁNG
↓
THIẾT KẾ HỆ THỐNG – LẬP BẢN VẼ THI CÔNG
↓
THẨM TRA – PHÊ DUYỆT HỒ SƠ THIẾT KẾ
↓
CHUẨN BỊ VẬT TƯ, THIẾT BỊ VÀ NHÂN LỰC
↓
KIỂM TRA CHẤT LƯỢNG VẬT TƯ ĐẦU VÀO
↓
ĐỊNH VỊ TUYẾN CÁP – ĐÀO RÃNH THI CÔNG
↓
LẮP ĐẶT HỆ THỐNG ỐNG LUỒN CÁP
↓
KÉO CÁP ĐIỆN VÀ KIỂM TRA CÁCH ĐIỆN
↓
LẮP ĐẶT TỦ ĐIỆN, CỘT ĐÈN VÀ THIẾT BỊ CHIẾU SÁNG
↓
ĐẤU NỐI HỆ THỐNG VÀ HOÀN THIỆN THIẾT BỊ
↓
KIỂM TRA KỸ THUẬT – ĐO ĐẠC CÁC THÔNG SỐ
↓
THÍ NGHIỆM, CHẠY THỬ VÀ HIỆU CHỈNH
↓
NGHIỆM THU KỸ THUẬT
↓
BÀN GIAO ĐƯA VÀO SỬ DỤNG
↓
BẢO TRÌ ĐỊNH KỲ VÀ QUẢN LÝ VẬN HÀNH

Checklist Nhanh Khi Thi Công Điện Hạ Tầng Và Landscape

Giai đoạn trước thi công

□ Khảo sát đầy đủ hiện trạng địa hình, hạ tầng kỹ thuật ngầm và điều kiện môi trường thực tế của khu vực thi công.

□ Hồ sơ thiết kế, bản vẽ thi công và biện pháp thi công đã được phê duyệt đầy đủ bởi các bên liên quan.

□ Vật tư, thiết bị và cáp điện được kiểm tra nguồn gốc xuất xứ, chứng nhận chất lượng và thông số kỹ thuật.

□ Nhân sự thi công được đào tạo an toàn lao động và phổ biến biện pháp thi công chi tiết.

□ Kế hoạch tiến độ và phương án phối hợp với các đơn vị liên quan đã được thống nhất.

Giai đoạn thi công

□ Tuyến ống luồn cáp được lắp đặt đúng cao độ, độ sâu và khoảng cách theo thiết kế.

□ Cáp điện sử dụng đúng chủng loại, đúng tiết diện và đáp ứng yêu cầu kỹ thuật của dự án.

□ Các hộp đấu nối, mối nối cáp và đầu cáp được xử lý chống nước và chống ăn mòn đầy đủ.

□ Hệ thống tiếp địa được thi công đúng quy trình và đảm bảo liên kết liên tục.

□ Tủ điện, đèn chiếu sáng và thiết bị điều khiển được lắp đặt chắc chắn, đúng vị trí thiết kế.

□ Nhật ký thi công và hồ sơ quản lý chất lượng được cập nhật đầy đủ trong suốt quá trình thực hiện.

Giai đoạn sau thi công

□ Đo điện trở cách điện của toàn bộ hệ thống trước khi cấp điện.

□ Đo điện trở tiếp địa và kiểm tra hoạt động của các thiết bị bảo vệ chống giật.

□ Kiểm tra độ kín nước của tủ điện, hộp đấu nối và thiết bị ngoài trời.

□ Chạy thử toàn bộ hệ thống trong điều kiện vận hành thực tế.

□ Hoàn thiện hồ sơ nghiệm thu, bản vẽ hoàn công và tài liệu hướng dẫn vận hành.

---

Kết Luận

Thi công điện hạ tầng và landscape là công việc đòi hỏi sự chính xác, kinh nghiệm và tuân thủ tiêu chuẩn kỹ thuật nghiêm ngặt. Chỉ cần một sai sót nhỏ cũng có thể dẫn đến hậu quả lớn như mất an toàn, hỏng hệ thống hoặc chi phí sửa chữa cao.

10 lưu ý quan trọng trong bài viết này sẽ giúp bạn:

• Nâng cao chất lượng thi công

• Đảm bảo an toàn vận hành

• Tối ưu chi phí đầu tư

• Tăng tuổi thọ hệ thống

Nếu bạn đang triển khai dự án, hãy đảm bảo đội ngũ thi công hiểu rõ và áp dụng đầy đủ các nguyên tắc trên.

11. LIÊN HỆ

Nếu bạn cần tư vấn thiết kế và thi công hệ thống điện hạ tầng, landscape, hãy liên hệ với Triều Minh Engineering để được hỗ trợ giải pháp tối ưu nhất cho công trình của bạn.

CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ TRIỀU MINH

ĐỊA CHỈ: 109 NGUYỄN THỊ NHUNG. P. HIỆP BÌNH, TP. HỒ CHÍ MINH

MAIL: TRIEUMINH@TRIEUMINH.COM

WEB: http://Trieuminh.com

ĐIỆN THOẠI (ZALO): 0976.422.223
