TÍNH TOÁN CHỌN BƠM TRONG HỆ THỐNG MEP: HƯỚNG DẪN CHI TIẾT PHÂN LOẠI, SO SÁNH VÀ XÁC ĐỊNH LƯU LƯỢNG – CỘT ÁP CHÍNH XÁC

1. Tổng quan về tính toán chọn bơm trong hệ thống MEP và vai trò thực tế trong công trình

Trong lĩnh vực thiết kế cơ điện công trình (MEP), việc tính toán chọn bơm trong hệ thống MEP không đơn thuần chỉ là lựa chọn một thiết bị có công suất phù hợp, mà thực chất là một quá trình kỹ thuật mang tính tổng hợp, đòi hỏi người thiết kế phải hiểu rõ đặc tính của hệ thống, điều kiện vận hành thực tế, cũng như các yếu tố ảnh hưởng đến hiệu suất làm việc của bơm trong suốt vòng đời công trình.

Một hệ thống bơm được tính toán chính xác sẽ đảm bảo khả năng vận hành ổn định, duy trì áp lực và lưu lượng theo yêu cầu, đồng thời tối ưu hóa chi phí đầu tư ban đầu cũng như chi phí vận hành lâu dài.

Table of Contents

Ngược lại, nếu việc tính toán chọn bơm trong hệ thống MEP bị sai lệch, dù chỉ là một sai số nhỏ trong việc xác định cột áp hay lưu lượng, cũng có thể dẫn đến những hậu quả nghiêm trọng như thiếu áp tại thiết bị đầu cuối, dao động áp lực trong hệ thống, tiêu tốn điện năng vượt mức hoặc thậm chí gây hư hỏng đường ống và thiết bị liên quan. Chính vì vậy, việc hiểu rõ bản chất của các loại bơm, phương pháp tính toán và tiêu chuẩn lựa chọn là điều bắt buộc đối với bất kỳ kỹ sư MEP nào.

2. Phân loại bơm trong tính toán chọn bơm trong hệ thống MEP theo nguyên lý và ứng dụng

2.1. Bơm ly tâm trong hệ thống MEP – loại phổ biến nhất

Trong quá trình tính toán chọn bơm trong hệ thống MEP, bơm ly tâm luôn là lựa chọn hàng đầu nhờ vào khả năng cung cấp lưu lượng lớn, vận hành ổn định và dễ dàng bảo trì. Nguyên lý hoạt động của bơm ly tâm dựa trên việc sử dụng lực ly tâm sinh ra từ bánh công tác quay với tốc độ cao, từ đó truyền năng lượng cho chất lỏng và đẩy chất lỏng đi theo hướng từ tâm ra ngoài.

Loại bơm này đặc biệt phù hợp với các hệ thống như cấp nước sinh hoạt, hệ thống điều hòa không khí (HVAC), hệ thống nước nóng – nước lạnh và cả hệ thống chữa cháy trong nhiều trường hợp. Tuy nhiên, khi sử dụng bơm ly tâm, người thiết kế cần đặc biệt lưu ý đến điểm làm việc tối ưu (BEP), bởi nếu bơm vận hành quá xa điểm này, hiệu suất sẽ giảm đáng kể và gây hao phí năng lượng.

2.2. Bơm trục đứng đa tầng cánh trong tính toán chọn bơm trong hệ thống MEP cho nhà cao tầng

Trong các công trình cao tầng, khi yêu cầu áp lực lớn nhưng không gian lắp đặt hạn chế, bơm trục đứng đa tầng cánh trở thành giải pháp tối ưu. Loại bơm này có cấu tạo gồm nhiều tầng cánh xếp chồng lên nhau, giúp tăng áp lực qua từng tầng mà không cần tăng kích thước tổng thể của bơm.

Khi thực hiện tính toán chọn bơm trong hệ thống MEP, bơm trục đứng thường được sử dụng cho các hệ thống tăng áp, hệ thống cấp nước cho nhà cao tầng hoặc các hệ thống yêu cầu áp lực lớn nhưng lưu lượng không quá cao.

2.3. Bơm tăng áp trong tính toán chọn bơm trong hệ thống MEP hiện đại

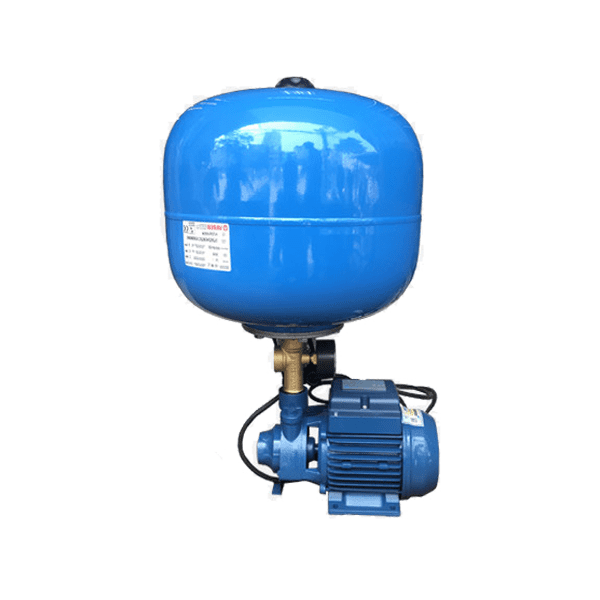

Một trong những xu hướng thiết kế hiện đại trong MEP là sử dụng hệ thống bơm tăng áp (booster pump system) thay vì chỉ sử dụng một bơm đơn lẻ. Hệ thống này thường bao gồm nhiều bơm hoạt động song song, kết hợp với biến tần để điều chỉnh tốc độ quay của bơm theo nhu cầu sử dụng thực tế.

Điểm nổi bật của hệ thống bơm tăng áp là khả năng duy trì áp lực ổn định trong toàn bộ hệ thống, bất kể lưu lượng tiêu thụ thay đổi như thế nào. Khi nhu cầu sử dụng nước thấp, hệ thống có thể chỉ vận hành một bơm với tốc độ thấp; khi nhu cầu tăng cao, các bơm khác sẽ được kích hoạt tự động, đảm bảo đáp ứng đầy đủ lưu lượng mà vẫn tối ưu điện năng tiêu thụ.

Trong quá trình tính toán chọn bơm trong hệ thống MEP, việc lựa chọn cấu hình bơm tăng áp phù hợp (ví dụ 2 bơm + 1 dự phòng, hoặc 3 bơm + 1 dự phòng) đóng vai trò quan trọng trong việc đảm bảo tính linh hoạt và độ tin cậy của hệ thống.

2.4. Bơm chữa cháy trong tính toán chọn bơm trong hệ thống MEP theo tiêu chuẩn

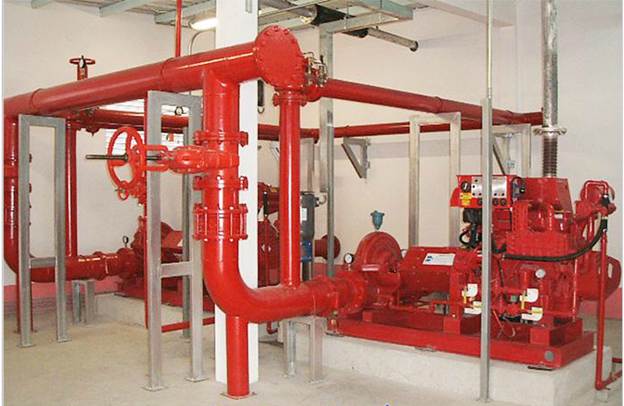

Hệ thống bơm chữa cháy là một trong những hệ thống quan trọng nhất trong MEP, bởi nó liên quan trực tiếp đến an toàn tính mạng và tài sản. Do đó, việc tính toán chọn bơm trong hệ thống MEP cho PCCC phải tuân thủ nghiêm ngặt các tiêu chuẩn như TCVN hoặc NFPA.

Một hệ thống bơm chữa cháy tiêu chuẩn thường bao gồm ba thành phần chính:

Bơm chính (main pump) – thường là bơm điện
Bơm diesel (diesel fire pump)
Bơm bù áp (jockey pump)

2.5. Bơm diesel trong hệ thống PCCC – yếu tố bắt buộc trong tính toán chọn bơm trong hệ thống MEP

Trong các hệ thống chữa cháy hiện đại, bơm diesel đóng vai trò cực kỳ quan trọng, đặc biệt trong các trường hợp xảy ra sự cố mất điện. Khi nguồn điện bị gián đoạn, bơm diesel sẽ đảm nhận nhiệm vụ duy trì áp lực và lưu lượng cho hệ thống chữa cháy, đảm bảo hệ thống vẫn hoạt động bình thường trong tình huống khẩn cấp.

Bơm diesel thường được trang bị động cơ đốt trong, hệ thống nhiên liệu riêng và có khả năng hoạt động độc lập với nguồn điện. Tuy nhiên, khi lựa chọn loại bơm này trong quá trình tính toán chọn bơm trong hệ thống MEP, người thiết kế cần cân nhắc thêm các yếu tố như không gian lắp đặt, hệ thống thông gió, tiếng ồn và chi phí bảo trì.

3. Tiêu chí kỹ thuật quan trọng trong tính toán chọn bơm trong hệ thống MEP

Khi thực hiện tính toán chọn bơm trong hệ thống MEP, việc hiểu và đánh giá đúng các tiêu chí kỹ thuật là yếu tố quyết định giúp lựa chọn được thiết bị phù hợp, vận hành ổn định và tiết kiệm năng lượng. Những tiêu chí này không tồn tại riêng lẻ mà có mối liên hệ chặt chẽ với nhau, vì vậy cần được phân tích một cách tổng thể thay vì xem xét từng yếu tố độc lập.

3.1. Lưu lượng (Flow rate – Q) trong tính toán chọn bơm trong hệ thống MEP

Lưu lượng là thông số cơ bản và quan trọng đầu tiên cần xác định, thể hiện lượng nước hoặc chất lỏng mà hệ thống cần cung cấp trong một đơn vị thời gian. Trong thực tế, lưu lượng không phải lúc nào cũng là giá trị cố định mà thường biến đổi theo thời điểm sử dụng, đặc biệt đối với các công trình như chung cư, khách sạn hoặc trung tâm thương mại.

Do đó, khi tính toán, người thiết kế không chỉ dừng lại ở việc xác định lưu lượng trung bình mà còn phải xem xét đến lưu lượng cực đại, hệ số không đồng thời và các kịch bản vận hành khác nhau, nhằm đảm bảo hệ thống vẫn hoạt động ổn định ngay cả trong giờ cao điểm.

3.2. Cột áp (Head – H) trong tính toán chọn bơm trong hệ thống MEP

$H=H_static+H_loss+H_required$

Cột áp là đại lượng thể hiện tổng năng lượng mà bơm cần cung cấp để vận chuyển chất lỏng từ nguồn đến điểm sử dụng cuối cùng. Đây là thông số có ảnh hưởng trực tiếp đến khả năng làm việc của bơm, bởi nếu tính toán thiếu cột áp, nước sẽ không thể đến được vị trí yêu cầu, trong khi nếu tính dư quá nhiều, hệ thống sẽ tiêu tốn điện năng không cần thiết và có nguy cơ gây hư hỏng thiết bị.

3.3. Tổn thất ma sát trong đường ống

$Hf=f*⋅L/D⋅v^2/(2g)$

Tổn thất ma sát là thành phần không thể bỏ qua trong quá trình tính toán chọn bơm trong hệ thống MEP, bởi nó phụ thuộc vào chiều dài đường ống, đường kính ống, vận tốc dòng chảy và độ nhám của vật liệu ống. Trong các hệ thống có đường ống dài hoặc nhiều đoạn uốn cong, tổn thất này có thể chiếm tỷ lệ đáng kể trong tổng cột áp.

3.4. Tổn thất cục bộ tại phụ kiện và thiết bị

$H_local=∑K⋅v^2/(2g)$

Ngoài tổn thất dọc đường ống, các phụ kiện như van, co, tê, bộ lọc, đồng hồ đo lưu lượng hoặc thiết bị trao đổi nhiệt cũng gây ra tổn thất áp lực đáng kể. Trong nhiều trường hợp thực tế, nếu không tính toán đầy đủ các tổn thất cục bộ này, kết quả lựa chọn bơm sẽ bị sai lệch và dẫn đến hệ thống hoạt động không đúng thiết kế.

3.5. Hiệu suất bơm và điểm làm việc tối ưu (BEP)

Hiệu suất của bơm là chỉ số phản ánh mức độ chuyển đổi năng lượng từ động cơ sang năng lượng dòng chảy. Trong quá trình tính toán chọn bơm trong hệ thống MEP, cần lựa chọn bơm sao cho điểm làm việc thực tế nằm gần điểm hiệu suất tối ưu (Best Efficiency Point – BEP), bởi đây là vùng mà bơm hoạt động ổn định nhất, ít rung động, ít hao mòn và tiết kiệm năng lượng nhất.

3.6. NPSH và nguy cơ xâm thực (cavitation)

Một yếu tố kỹ thuật quan trọng nhưng thường bị bỏ qua là NPSH (Net Positive Suction Head). Nếu không đảm bảo điều kiện NPSH phù hợp, bơm có thể xảy ra hiện tượng xâm thực, gây rung, ồn và làm hỏng cánh bơm trong thời gian ngắn. Vì vậy, khi lựa chọn bơm, luôn phải đảm bảo:

NPSH_available > NPSH_required

4. Phương pháp tính toán lưu lượng trong tính toán chọn bơm trong hệ thống MEP (phân tích chi tiết)

4.1. Tính toán lưu lượng hệ thống cấp nước sinh hoạt

Trong hệ thống cấp nước sinh hoạt, lưu lượng được xác định dựa trên số lượng người sử dụng và tiêu chuẩn dùng nước theo từng loại công trình. Tuy nhiên, để đảm bảo tính chính xác, cần bổ sung thêm các hệ số như hệ số không đồng thời và hệ số dự phòng.

Ví dụ, với một tòa nhà có 300 người sử dụng, tiêu chuẩn cấp nước là 150 lít/người/ngày, tổng lượng nước tiêu thụ sẽ là 45 m³/ngày. Tuy nhiên, không phải toàn bộ lượng nước này được sử dụng đồng thời, vì vậy cần phân bổ theo giờ cao điểm để xác định lưu lượng bơm phù hợp.

4.2. Tính toán lưu lượng hệ thống HVAC (nước lạnh, nước nóng)

$Q=Q_load/(Cp×ΔTQ$

Trong hệ thống điều hòa trung tâm, lưu lượng nước được xác định dựa trên tải nhiệt cần trao đổi. Giá trị chênh lệch nhiệt độ (ΔT) đóng vai trò quan trọng, bởi nếu chọn ΔT quá nhỏ, lưu lượng sẽ tăng lên đáng kể, dẫn đến việc phải chọn bơm lớn hơn và tiêu tốn nhiều năng lượng hơn.

4.3. Tính toán lưu lượng hệ thống chữa cháy

Trong hệ thống PCCC, lưu lượng được xác định theo tiêu chuẩn thiết kế, không phụ thuộc vào nhu cầu sử dụng thông thường. Ví dụ, hệ thống có thể yêu cầu đồng thời hai họng chữa cháy hoạt động cùng lúc hoặc một khu vực sprinkler với mật độ phun nhất định. Tất cả các yếu tố này phải được cộng dồn để xác định lưu lượng tổng mà bơm cần đáp ứng.

5. Phương pháp tính toán cột áp trong tính toán chọn bơm trong hệ thống MEP (chi tiết thực tế)

5.1. Cột áp tĩnh trong hệ thống

$H_static=z2−z1$

Cột áp tĩnh là chênh lệch độ cao giữa vị trí đặt bơm và điểm sử dụng cuối cùng, và thường là thành phần lớn nhất trong tổng cột áp đối với các công trình cao tầng.

5.2. Phân tích tổn thất toàn hệ thống một cách thực tế

Trong thực tế thiết kế, tổn thất không chỉ đơn thuần được tính bằng công thức mà còn cần được ước lượng dựa trên kinh nghiệm, đặc biệt đối với các hệ thống phức tạp có nhiều nhánh, nhiều thiết bị hoặc thay đổi đường kính ống liên tục. Việc kết hợp giữa tính toán và kinh nghiệm thực tế sẽ giúp kết quả chính xác hơn và tránh được các sai sót thường gặp.

5.3. Áp lực yêu cầu tại thiết bị đầu cuối

Ngoài việc đưa nước đến vị trí mong muốn, bơm còn phải đảm bảo áp lực đủ để thiết bị hoạt động bình thường. Ví dụ, vòi nước cần áp lực tối thiểu khoảng 10–15m, trong khi hệ thống sprinkler có thể yêu cầu áp lực cao hơn để đảm bảo khả năng phun phủ.

6. Ví dụ tính toán chọn bơm trong hệ thống MEP (phân tích đầy đủ)

Giả sử một công trình có các thông số như sau:

Lưu lượng yêu cầu: 30 m³/h
Chiều cao công trình: 50m
Tổn thất đường ống và phụ kiện: 15m
Áp lực yêu cầu tại thiết bị: 10m

Khi đó:

Hstatic = 50m
Hloss = 15m
Hrequired = 10m

👉 Tổng cột áp cần thiết:

H = 50 + 15 + 10 = 75m

Sau khi xác định được lưu lượng và cột áp, bước tiếp theo là tra đường đặc tính của bơm để lựa chọn model phù hợp, đảm bảo điểm làm việc nằm trong vùng hiệu suất cao và tránh xa vùng gây rung động hoặc quá tải.

7. Phân tích lựa chọn bơm tăng áp trong tính toán chọn bơm trong hệ thống MEP

Trong các công trình cao tầng, việc sử dụng một bơm duy nhất thường không mang lại hiệu quả, bởi nhu cầu sử dụng nước thay đổi liên tục. Do đó, hệ thống bơm tăng áp với nhiều bơm hoạt động song song là giải pháp tối ưu, giúp duy trì áp lực ổn định và tiết kiệm năng lượng.

Ngoài ra, việc chia vùng áp lực (pressure zoning) cũng là một giải pháp quan trọng, giúp giảm tải cho hệ thống và tránh áp lực quá lớn ở các tầng thấp.

8. Phân tích hệ thống bơm chữa cháy và bơm diesel trong tính toán chọn bơm trong hệ thống MEP

Hệ thống bơm chữa cháy yêu cầu độ tin cậy cực cao, do đó luôn phải có phương án dự phòng. Trong trường hợp mất điện, bơm diesel sẽ tự động khởi động và đảm bảo hệ thống vẫn hoạt động bình thường.

Nguyên lý vận hành của hệ thống thường như sau:

Bơm jockey duy trì áp lực nhỏ
Khi áp giảm → bơm chính hoạt động
Nếu mất điện → bơm diesel thay thế

Việc lựa chọn và tính toán chính xác bơm diesel không chỉ đảm bảo an toàn mà còn giúp hệ thống đáp ứng đúng tiêu chuẩn kiểm định.

9. Những sai lầm phổ biến trong tính toán chọn bơm trong hệ thống MEP

Không tính đầy đủ tổn thất
Chọn bơm theo cảm tính
Không kiểm tra đường đặc tính
Không bố trí bơm dự phòng
Bỏ qua điều kiện vận hành thực tế

10. Kết luận tổng thể về tính toán chọn bơm trong hệ thống MEP

Có thể thấy rằng, việc tính toán chọn bơm trong hệ thống MEP là một quá trình phức tạp, đòi hỏi sự kết hợp giữa kiến thức lý thuyết, kinh nghiệm thực tế và khả năng phân tích hệ thống. Khi thực hiện đúng phương pháp và lựa chọn thiết bị phù hợp, hệ thống không chỉ hoạt động ổn định mà còn mang lại hiệu quả kinh tế lâu dài, giảm thiểu chi phí vận hành và nâng cao độ bền của toàn bộ công trình.
