LỰA CHỌN VAN GIÓ (DAMPER) TRONG HỆ THỐNG HVAC: Hướng dẫn chuyên sâu, tiêu chuẩn kỹ thuật & link tải catalogue van gió đầy đủ
Trong bất kỳ hệ thống HVAC nào, từ công trình dân dụng như nhà ở, văn phòng cho đến các dự án quy mô lớn như trung tâm thương mại, bệnh viện hay nhà máy công nghiệp, thì việc lựa chọn van gió (Damper) không chỉ đơn thuần là chọn một thiết bị phụ trợ mà thực chất là một bước kỹ thuật mang tính quyết định đến hiệu quả vận hành tổng thể, mức tiêu hao năng lượng, độ ổn định của lưu lượng gió cũng như khả năng đáp ứng các yêu cầu nghiêm ngặt về an toàn phòng cháy chữa cháy.
Tuy nhiên, trên thực tế thi công, không ít kỹ sư hoặc đơn vị thi công vẫn lựa chọn damper theo thói quen, kinh nghiệm cá nhân hoặc dựa trên yếu tố giá thành, dẫn đến những sai lệch nghiêm trọng trong quá trình vận hành như hệ thống mất cân bằng gió, áp suất không ổn định, phát sinh tiếng ồn lớn, thậm chí gây nguy cơ cháy lan thông qua hệ thống ống gió nếu không sử dụng đúng loại van chuyên dụng.
Bài viết dưới đây sẽ trình bày một cách toàn diện, chuyên sâu và thực tế nhất về cách lựa chọn damper, từ nguyên lý, phân loại, tiêu chí kỹ thuật, kinh nghiệm thi công cho đến hướng dẫn đọc catalogue và link tải catalogue van gió từ các hãng uy tín.
1. Tổng quan về van gió (Damper) trong hệ HVAC
1.1. Khái niệm van gió (Damper)
Van gió (Damper) là một thiết bị cơ khí được lắp đặt bên trong hệ thống ống gió với chức năng điều chỉnh, kiểm soát, phân phối hoặc ngăn chặn dòng không khí di chuyển trong hệ thống, thông qua việc thay đổi góc mở của các cánh van hoặc cơ cấu đóng/mở tự động.
Trong thực tế, damper không chỉ đóng vai trò “đóng/mở gió” đơn thuần, mà còn tham gia trực tiếp vào việc:
- Điều phối lưu lượng giữa các khu vực
- Duy trì áp suất ổn định trong ống gió
- Hỗ trợ vận hành hiệu quả của quạt và AHU
- Đảm bảo an toàn cháy nổ trong các tình huống khẩn cấp
1.2. Vai trò quan trọng của việc lựa chọn van gió (Damper)
Việc lựa chọn đúng damper mang lại rất nhiều lợi ích rõ rệt, đặc biệt trong các hệ thống lớn:
- Giúp hệ thống đạt đúng lưu lượng thiết kế tại từng khu vực, từ đó đảm bảo hiệu quả thông gió và điều hòa không khí
- Giảm thiểu tổn thất áp suất, từ đó giảm công suất tiêu thụ của quạt và tiết kiệm điện năng đáng kể
- Hạn chế hiện tượng rung động, tiếng ồn do dòng khí bị nhiễu loạn khi đi qua các thiết bị không phù hợp
- Đảm bảo tuân thủ các tiêu chuẩn PCCC, đặc biệt với fire damper và fire smoke damper
- Tăng tuổi thọ thiết bị do hệ thống vận hành trong điều kiện ổn định, không bị quá tải
Ngược lại, nếu lựa chọn sai damper, hậu quả thường không xuất hiện ngay lập tức mà âm thầm tích tụ, dẫn đến chi phí vận hành cao, khó bảo trì và tiềm ẩn rủi ro lớn.

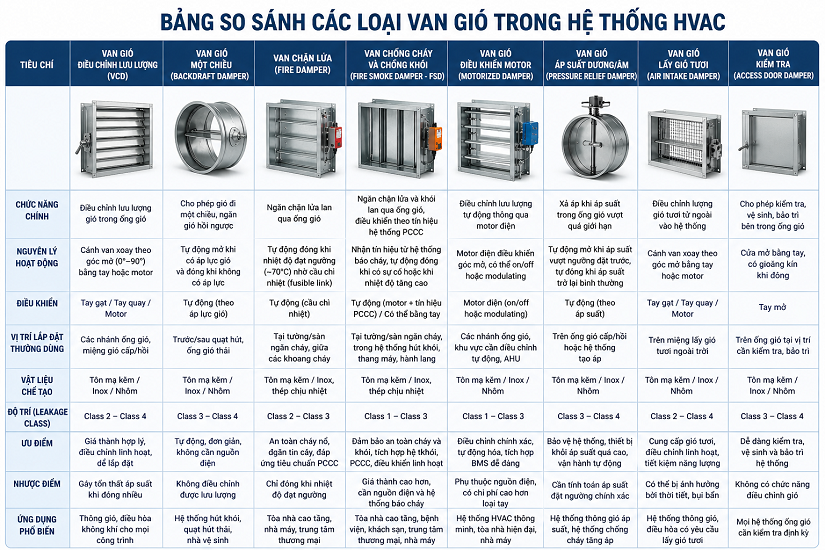

2. Phân loại van gió (Damper) và ứng dụng thực tế
2.1. Van gió điều chỉnh lưu lượng (VCD – Volume Control Damper)
Đây là loại damper phổ biến nhất, thường được sử dụng để cân chỉnh lưu lượng gió giữa các nhánh trong hệ thống ống gió.
Đặc điểm của loại damper này là có các cánh van có thể xoay theo nhiều góc khác nhau, cho phép điều chỉnh lưu lượng gió một cách linh hoạt, có thể điều khiển bằng tay hoặc thông qua motor điện nếu cần tự động hóa.
Trong thực tế thi công, VCD thường được lắp tại:
- Các nhánh rẽ của hệ thống ống gió
- Trước miệng gió cấp hoặc hồi
- Các khu vực cần cân bằng lưu lượng
-

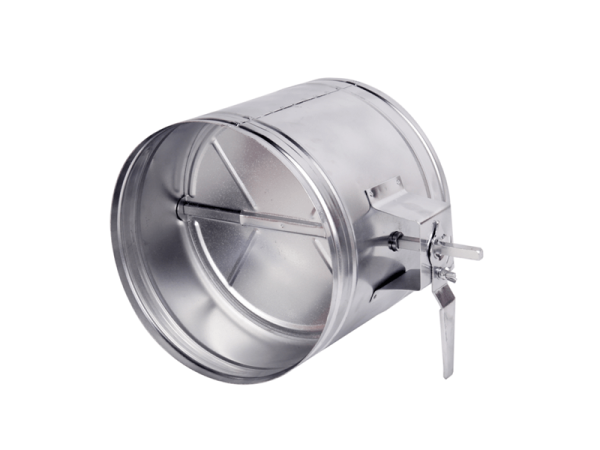

VAN VCD

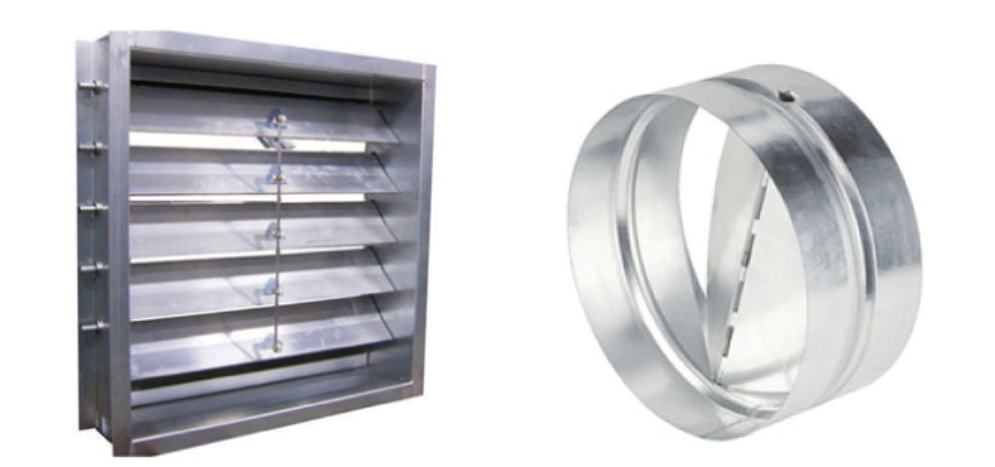

2.2. Van gió một chiều (Backdraft Damper)
Van gió một chiều được thiết kế để chỉ cho phép dòng không khí đi theo một hướng nhất định, đồng thời tự động đóng lại khi không còn áp lực gió, từ đó ngăn chặn hiện tượng hồi lưu khí.
Loại damper này đặc biệt hữu ích trong các hệ thống:
- Quạt hút nhà vệ sinh
- Hệ thống hút khói
- Đường ống thông gió ngoài trời

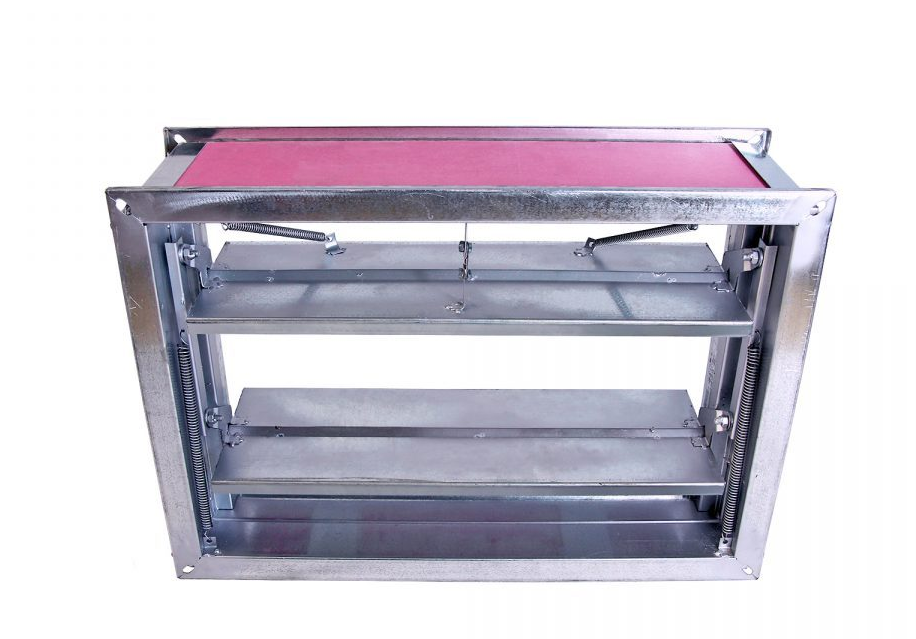

2.3. Van chặn lửa (Fire Damper)
Fire damper (van FD) là thiết bị bắt buộc trong các hệ thống HVAC đi xuyên qua các kết cấu chống cháy như tường hoặc sàn.
Nguyên lý hoạt động của fire damper dựa trên cầu chì nhiệt, khi nhiệt độ môi trường xung quanh đạt đến ngưỡng nhất định (thường khoảng 70–75°C), cầu chì sẽ bị đứt và làm cánh van đóng lại hoàn toàn, từ đó ngăn không cho lửa lan qua hệ thống ống gió.

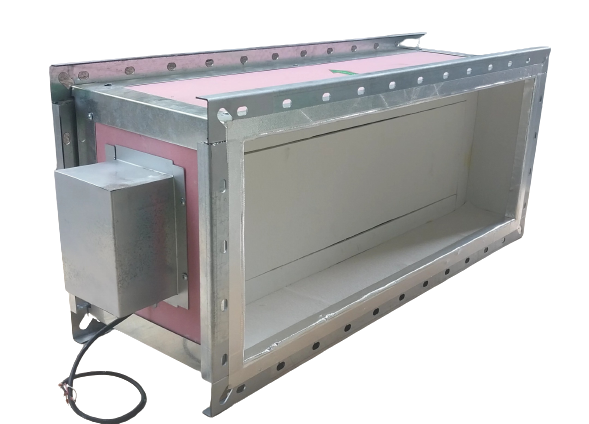

2.4. Van chống cháy và chống khói (Fire Smoke Damper – FSD)
Đây là loại damper kết hợp giữa khả năng ngăn cháy và kiểm soát khói, thường được trang bị motor điều khiển và có thể kết nối với hệ thống báo cháy trung tâm.
Khi có tín hiệu cháy, damper sẽ tự động đóng hoặc mở theo kịch bản được lập trình sẵn nhằm kiểm soát luồng khói và hỗ trợ thoát nạn.
2.5. Van gió điều khiển motor (Motorized Damper)
Motorized damper là xu hướng hiện đại trong các công trình thông minh, cho phép điều khiển từ xa thông qua hệ thống BMS.
Loại damper này có khả năng điều chỉnh chính xác góc mở, giúp tối ưu hóa lưu lượng và tiết kiệm năng lượng trong quá trình vận hành.
3. Các tiêu chí kỹ thuật quan trọng khi lựa chọn van gió (Damper) trong hệ HVAC
Việc lựa chọn van gió (Damper) không thể dựa vào cảm tính hoặc kinh nghiệm đơn thuần, mà cần được thực hiện dựa trên một hệ thống các tiêu chí kỹ thuật rõ ràng, có tính toán và kiểm chứng, bởi vì mỗi thông số của damper đều ảnh hưởng trực tiếp đến hiệu suất vận hành, độ ổn định của dòng khí cũng như tuổi thọ của toàn bộ hệ thống HVAC.
3.1. Lưu lượng gió (Airflow) – nền tảng của mọi lựa chọn
Lưu lượng gió là yếu tố cốt lõi đầu tiên cần xác định khi lựa chọn damper, bởi vì toàn bộ kích thước hình học, cấu tạo cánh van cũng như khả năng vận hành của damper đều phải xoay quanh việc đảm bảo dòng khí đi qua đạt đúng giá trị thiết kế mà không gây ra hiện tượng nghẽn dòng hoặc nhiễu loạn.
Trong thực tế thiết kế, nếu damper được lựa chọn có tiết diện nhỏ hơn yêu cầu, vận tốc dòng khí sẽ tăng lên đáng kể khi đi qua vị trí này, dẫn đến hiện tượng tăng tổn thất áp suất cục bộ, đồng thời gây ra tiếng ồn lớn và rung động trong hệ thống, đặc biệt ở các tuyến ống gần quạt hoặc AHU, nơi áp suất thường cao hơn.
Ngược lại, nếu lựa chọn damper có kích thước quá lớn so với lưu lượng thực tế, việc điều chỉnh sẽ trở nên thiếu chính xác, bởi vì chỉ cần thay đổi một góc nhỏ của cánh van cũng có thể làm thay đổi đáng kể lưu lượng gió, khiến quá trình cân chỉnh trở nên khó kiểm soát.
3.2. Tổn thất áp suất qua damper (Pressure Drop)
Bất kỳ damper nào khi lắp vào hệ thống cũng đều tạo ra một mức độ cản trở nhất định đối với dòng khí, và giá trị này được gọi là tổn thất áp suất.
Điều quan trọng không phải là loại bỏ hoàn toàn tổn thất này (vì điều đó là không thể), mà là lựa chọn damper có đặc tính khí động học phù hợp để giảm thiểu tối đa ảnh hưởng của nó đến hệ thống.
Trong các hệ thống yêu cầu điều chỉnh lưu lượng chính xác, damper dạng cánh đối xứng (opposed blade) thường được ưu tiên sử dụng, bởi vì khi các cánh mở ra theo hướng đối xứng, dòng khí sẽ được phân bố đều hơn, hạn chế hiện tượng xoáy và nhiễu loạn.
Trong khi đó, damper cánh song song (parallel blade) lại phù hợp với các ứng dụng đóng/mở nhanh hoặc điều tiết thô, nơi mà yêu cầu về độ ổn định dòng khí không quá khắt khe.
3.3. Độ kín (Leakage Class) – yếu tố thường bị bỏ qua nhưng rất quan trọng
Một trong những sai lầm phổ biến trong thực tế là bỏ qua yếu tố độ kín của damper, trong khi đây lại là yếu tố ảnh hưởng trực tiếp đến hiệu quả năng lượng và khả năng kiểm soát môi trường của hệ thống.
Damper có độ kín thấp sẽ cho phép không khí rò rỉ ngay cả khi đã đóng hoàn toàn, điều này đặc biệt nguy hiểm trong các hệ thống yêu cầu kiểm soát áp suất chặt chẽ như phòng sạch, phòng mổ hoặc khu vực sản xuất dược phẩm.
Ngược lại, damper có độ kín cao (Leakage Class 1 hoặc 2) thường được thiết kế với gioăng kín, khe hở nhỏ và cơ cấu đóng chính xác, giúp đảm bảo gần như không có rò rỉ khí khi đóng.
3.4. Vật liệu chế tạo – yếu tố quyết định độ bền và tuổi thọ
Việc lựa chọn vật liệu chế tạo damper cần được cân nhắc dựa trên môi trường làm việc thực tế, bởi vì điều kiện nhiệt độ, độ ẩm và hóa chất có thể ảnh hưởng rất lớn đến tuổi thọ thiết bị.
Trong các công trình thông thường, damper bằng tôn mạ kẽm là lựa chọn phổ biến do chi phí hợp lý và đáp ứng đủ yêu cầu kỹ thuật.
Tuy nhiên, trong các môi trường đặc biệt như nhà máy hóa chất, khu vực ven biển hoặc nơi có độ ẩm cao, việc sử dụng damper inox (304 hoặc 316) sẽ giúp tăng khả năng chống ăn mòn và kéo dài tuổi thọ hệ thống.
3.5. Cơ cấu điều khiển và khả năng tích hợp hệ thống
Trong bối cảnh các công trình hiện đại ngày càng hướng đến tự động hóa và tối ưu năng lượng, cơ cấu điều khiển của damper cũng trở thành một yếu tố quan trọng cần xem xét.
Các hệ thống nhỏ có thể sử dụng damper điều chỉnh tay, tuy nhiên với các công trình lớn, việc sử dụng damper điều khiển bằng motor và tích hợp vào hệ thống BMS sẽ giúp kiểm soát lưu lượng chính xác hơn, đồng thời cho phép giám sát và điều khiển từ xa một cách linh hoạt.
4. Lựa chọn van gió (Damper) theo từng hệ thống HVAC cụ thể
Trong thực tế, không có một loại damper nào phù hợp cho mọi hệ thống, mà việc lựa chọn cần dựa trên đặc điểm vận hành và yêu cầu kỹ thuật của từng hệ thống cụ thể.
Trong hệ thống thông gió thông thường, VCD được sử dụng để cân bằng lưu lượng giữa các nhánh, trong khi backdraft damper đóng vai trò ngăn chặn dòng khí hồi ngược khi quạt ngừng hoạt động.
Đối với hệ thống điều hòa không khí, đặc biệt là các hệ VRV/VRF, việc sử dụng motorized damper giúp điều chỉnh lưu lượng theo tải thực tế, từ đó tối ưu hóa hiệu suất năng lượng và cải thiện sự thoải mái cho người sử dụng.
Trong hệ thống hút khói và PCCC, việc sử dụng fire damper hoặc fire smoke damper là bắt buộc, bởi vì đây là tuyến phòng thủ quan trọng giúp ngăn chặn sự lan truyền của lửa và khói qua hệ thống ống gió.
5. Kinh nghiệm thực tế khi lựa chọn van gió (Damper)
Trong quá trình thi công và vận hành thực tế, có một số kinh nghiệm quan trọng mà các kỹ sư cần lưu ý để tránh những sai lầm phổ biến.
Trước hết, không nên lựa chọn damper chỉ dựa trên giá thành, bởi vì chi phí đầu tư ban đầu thấp có thể dẫn đến chi phí vận hành và bảo trì cao hơn rất nhiều trong tương lai.
Thứ hai, cần ưu tiên các sản phẩm có đầy đủ chứng chỉ kỹ thuật và kiểm định chất lượng từ các thương hiệu uy tín như TRIỀU MINH ENGINEERING
Ngoài ra, việc đồng bộ damper với các thiết bị khác trong hệ thống như quạt, AHU và hệ thống điều khiển cũng là yếu tố quan trọng giúp đảm bảo hệ thống vận hành ổn định và hiệu quả.
6. Link tải catalogue van gió (Damper) và cách đọc đúng kỹ thuật
Việc tham khảo catalogue từ nhà sản xuất là bước không thể thiếu trong quá trình lựa chọn damper, bởi vì đây là nguồn dữ liệu chính xác nhất về đặc tính kỹ thuật của sản phẩm.
Bạn có thể tải catalogue ở link sau:
CATALOGUE VAN GIÓ FULL
7. Kết luận về lựa chọn van gió (Damper)
Có thể thấy rằng việc lựa chọn van gió (Damper) là một quá trình đòi hỏi sự kết hợp chặt chẽ giữa tính toán kỹ thuật, hiểu biết về hệ thống và kinh nghiệm thực tế, bởi vì mỗi sai lệch nhỏ trong lựa chọn đều có thể dẫn đến những ảnh hưởng lớn trong quá trình vận hành lâu dài.
Một damper được lựa chọn đúng không chỉ giúp hệ thống hoạt động ổn định, tiết kiệm năng lượng mà còn đảm bảo an toàn cho toàn bộ công trình, đặc biệt trong các tình huống khẩn cấp liên quan đến cháy nổ.
Do đó, thay vì coi damper là một thiết bị phụ, cần xem đây là một thành phần quan trọng và đầu tư đúng mức trong quá trình thiết kế và thi công hệ thống HVAC.
