5 SƠ ĐỒ NỐI ĐẤT THEO TIÊU CHUẨN BS 7671

5 SƠ ĐỒ NỐI ĐẤT THEO TIÊU CHUẨN BS 7671

1. Cơ Sở Lý Thuyết Và Ứng Dụng Trong Thiết Kế Hệ Thống Điện

1.1 Khái niệm chung về nối đất trong hệ thống điện

Trong kỹ thuật điện, nối đất được hiểu là quá trình liên kết các phần kim loại không mang điện của thiết bị điện với đất thông qua một hệ thống dẫn điện có điện trở thấp, nhằm đảm bảo rằng khi xảy ra sự cố như rò điện hoặc chạm vỏ, dòng điện sẽ được dẫn xuống đất một cách an toàn thay vì đi qua cơ thể con người hoặc các thiết bị khác. Đây là một trong những biện pháp bảo vệ cơ bản nhưng lại có ảnh hưởng rất lớn đến mức độ an toàn của toàn bộ hệ thống điện.

Trong thực tế, nối đất không chỉ có chức năng bảo vệ mà còn đóng vai trò ổn định điện áp, giảm nhiễu điện từ và hỗ trợ hoạt động của các thiết bị bảo vệ như cầu dao tự động, cầu chì hay thiết bị chống dòng rò. Khi hệ thống nối đất được thiết kế đúng, các thiết bị bảo vệ sẽ có điều kiện hoạt động tối ưu, giúp ngắt mạch nhanh chóng khi có sự cố xảy ra.

Table of Contents

1.2 Phân loại hệ thống nối đất theo tiêu chuẩn

Theo tiêu chuẩn BS 7671, hệ thống nối đất được phân thành năm dạng chính gồm TN-S, TN-C-S, TN-C, TT và IT. Việc phân loại này dựa trên hai yếu tố cơ bản, đó là cách nối đất của nguồn điện và mối quan hệ giữa dây trung tính với dây bảo vệ trong hệ thống.

Mỗi hệ thống có cấu trúc và nguyên lý vận hành riêng, từ đó dẫn đến sự khác biệt về dòng sự cố, điện áp chạm, khả năng bảo vệ và phạm vi ứng dụng. Việc lựa chọn đúng hệ thống không chỉ đảm bảo an toàn mà còn giúp tối ưu chi phí và hiệu quả vận hành.


2. Cơ sở ký hiệu và nguyên lý của các sơ đồ nối đất

2.1 Ý nghĩa của các ký hiệu

Trong các sơ đồ nối đất, mỗi ký hiệu đều mang một ý nghĩa kỹ thuật cụ thể:

  • T (Terre): thể hiện nguồn điện có điểm trung tính được nối trực tiếp với đất.
  • N (Neutral): đại diện cho dây trung tính của hệ thống.
  • S (Separate): dây trung tính và dây bảo vệ được tách riêng.
  • C (Combined): dây trung tính và dây bảo vệ được kết hợp.
  • I (Isolated): nguồn điện được cách ly với đất hoặc nối qua trở kháng lớn.

2.2 Nguyên lý hình thành các hệ thống

Khi các ký hiệu này được kết hợp lại, chúng tạo ra các hệ thống nối đất khác nhau, ví dụ TN-S là hệ thống có nối đất trực tiếp và dây riêng, trong khi TN-C là hệ thống có dây kết hợp. Sự khác biệt này ảnh hưởng trực tiếp đến đường đi của dòng sự cố và mức độ an toàn của hệ thống.

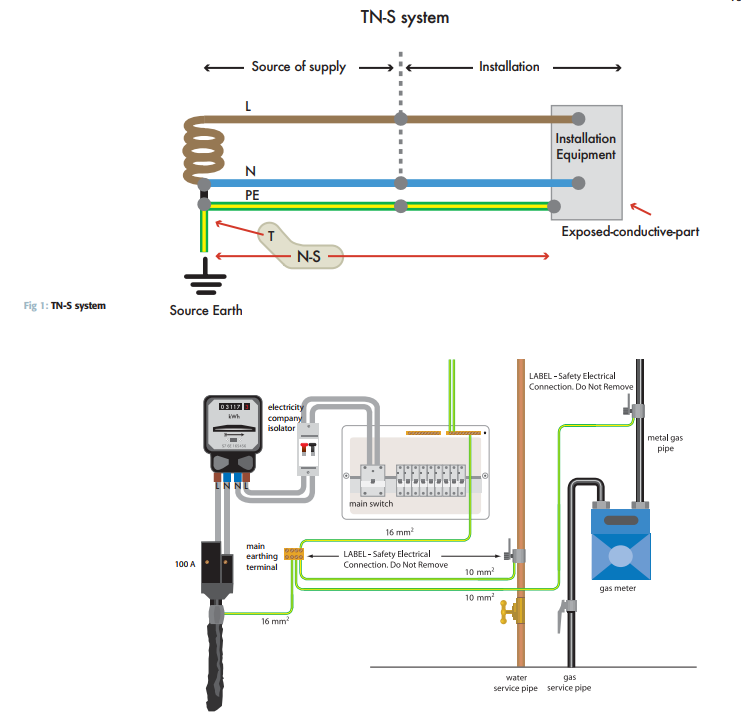

3. Sơ đồ nối đất TN-S – Hệ thống nối đất an toàn cao và ổn định lâu dài

3.1 Cấu trúc tổng thể của hệ thống TN-S

Trong hệ thống TN-S, điểm trung tính của nguồn điện được nối đất tại một vị trí duy nhất, thường nằm tại trạm biến áp hoặc nguồn cấp điện chính, từ đó tạo ra một điểm tham chiếu điện áp ổn định cho toàn bộ hệ thống. Điểm đặc biệt quan trọng của cấu trúc này là dây trung tính (N) và dây bảo vệ (PE) được bố trí tách biệt hoàn toàn từ nguồn đến phụ tải, không có bất kỳ sự kết hợp nào trong suốt quá trình truyền tải điện năng.

Việc tách riêng hai dây này giúp hệ thống vận hành rõ ràng về mặt dòng điện, đồng thời hạn chế các hiện tượng nhiễu hoặc dòng điện không mong muốn chạy trong dây trung tính, điều mà các hệ thống kết hợp thường gặp phải.

3.2 Nguyên lý dẫn dòng sự cố trong hệ thống TN-S

Khi xảy ra sự cố chạm vỏ, chẳng hạn như lớp cách điện bị hỏng và pha chạm vào vỏ kim loại của thiết bị, dòng điện sẽ đi theo một đường xác định: từ dây pha qua điểm chạm, đi vào vỏ thiết bị, sau đó theo dây PE quay trở lại nguồn. Chính nhờ đường dẫn này có điện trở thấp và ổn định, dòng sự cố có thể đạt giá trị đủ lớn để kích hoạt các thiết bị bảo vệ như aptomat hoặc cầu chì trong thời gian rất ngắn.

Điều này giúp giảm thiểu đáng kể điện áp chạm tồn tại trên thiết bị, từ đó bảo vệ an toàn cho người sử dụng khi tiếp xúc với vỏ máy.

3.3 Đặc điểm kỹ thuật và hiệu quả vận hành

Hệ thống TN-S có điện trở vòng sự cố thấp, giúp thiết bị bảo vệ hoạt động nhanh và chính xác hơn so với các hệ thống khác. Ngoài ra, do không có dòng rò chạy qua dây trung tính nên hệ thống ít bị nhiễu điện từ, đặc biệt phù hợp với các thiết bị điện tử nhạy cảm hoặc hệ thống điều khiển tự động.

3.4 Ưu điểm và hạn chế trong thực tế

Mặc dù TN-S được đánh giá cao về độ an toàn và độ ổn định, nhưng chi phí đầu tư ban đầu thường cao hơn do cần thêm dây dẫn bảo vệ riêng và hệ thống tiếp địa phải được thiết kế đạt tiêu chuẩn nghiêm ngặt. Tuy nhiên, về lâu dài, chi phí vận hành và bảo trì thường thấp hơn do hệ thống hoạt động ổn định và ít sự cố.

3.5 Ứng dụng phổ biến

Hệ thống TN-S thường được sử dụng trong các nhà máy công nghiệp, trung tâm dữ liệu, tòa nhà cao tầng hoặc những nơi yêu cầu cao về chất lượng điện năng và độ an toàn.

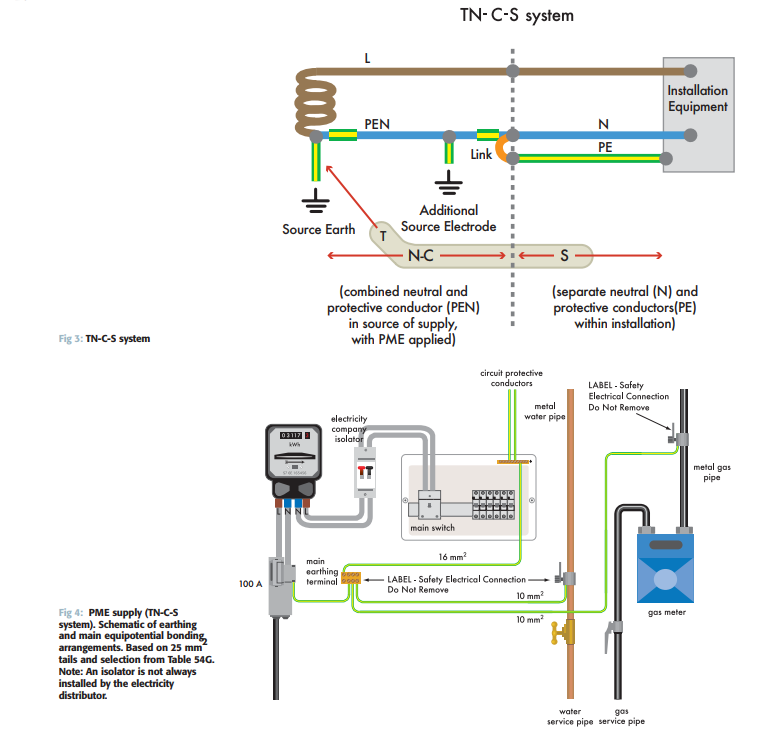

4. Sơ đồ nối đất TN-C-S – Giải pháp cân bằng giữa chi phí và hiệu quả

4.1 Cấu trúc hệ thống TN-C-S

Hệ thống TN-C-S là sự kết hợp giữa hai dạng TN-C và TN-S, trong đó dây PEN (kết hợp trung tính và bảo vệ) được sử dụng ở phía nguồn và trên đường truyền chính, sau đó được tách thành hai dây riêng biệt là N và PE khi đi vào công trình sử dụng điện.

Cách thiết kế này giúp giảm số lượng dây dẫn cần thiết trên lưới điện phân phối, đồng thời vẫn đảm bảo được khả năng bảo vệ khi vào khu vực tiêu thụ.

4.2 Nguyên lý hoạt động và dòng sự cố

Trong điều kiện bình thường, dây PEN vừa đóng vai trò dẫn dòng làm việc vừa làm nhiệm vụ dẫn dòng sự cố. Khi vào công trình, việc tách dây giúp hệ thống hoạt động tương tự TN-S, tuy nhiên vẫn phụ thuộc vào chất lượng dây PEN phía trước.

4.3 Đặc điểm kỹ thuật nổi bật

Một trong những ưu điểm quan trọng của hệ thống này là điện trở nối đất tổng thể thấp do dây PEN được nối đất tại nhiều điểm dọc theo tuyến, điều này giúp cải thiện khả năng dẫn dòng sự cố và ổn định điện áp.

4.4 Rủi ro và biện pháp kiểm soát

Rủi ro lớn nhất của hệ thống TN-C-S xảy ra khi dây PEN bị đứt hoặc tiếp xúc kém, lúc đó điện áp nguy hiểm có thể xuất hiện trên vỏ thiết bị. Để hạn chế điều này, cần đảm bảo chất lượng thi công, kiểm tra định kỳ và thực hiện nối đất bổ sung tại các vị trí quan trọng.

4.5 Ứng dụng thực tế

Hệ thống TN-C-S được sử dụng rộng rãi trong nhà ở dân dụng, khu đô thị và hệ thống điện phân phối hạ áp nhờ khả năng tối ưu chi phí và dễ triển khai.


5. Sơ đồ nối đất TN-C – Hệ thống đơn giản nhưng tiềm ẩn rủi ro

5.1 Cấu trúc hệ thống

Trong hệ thống TN-C, dây trung tính và dây bảo vệ được kết hợp hoàn toàn thành một dây duy nhất gọi là PEN, từ nguồn đến phụ tải không có sự tách biệt giữa hai chức năng này.

5.2 Nguyên lý vận hành

Dòng điện làm việc và dòng sự cố đều đi qua cùng một dây, điều này giúp đơn giản hóa hệ thống nhưng lại làm giảm độ an toàn, đặc biệt khi xảy ra sự cố.

5.3 Hạn chế kỹ thuật

Nếu dây PEN bị đứt, toàn bộ vỏ thiết bị có thể mang điện áp nguy hiểm, gây nguy cơ cao cho người sử dụng. Ngoài ra, việc dòng làm việc và dòng sự cố đi chung cũng gây ra nhiễu và ảnh hưởng đến thiết bị.

5.4 Tình trạng sử dụng hiện nay

Hệ thống TN-C hiện nay hầu như không còn được áp dụng trong các công trình mới, mà chỉ tồn tại trong các hệ thống cũ hoặc một số trường hợp đặc biệt.

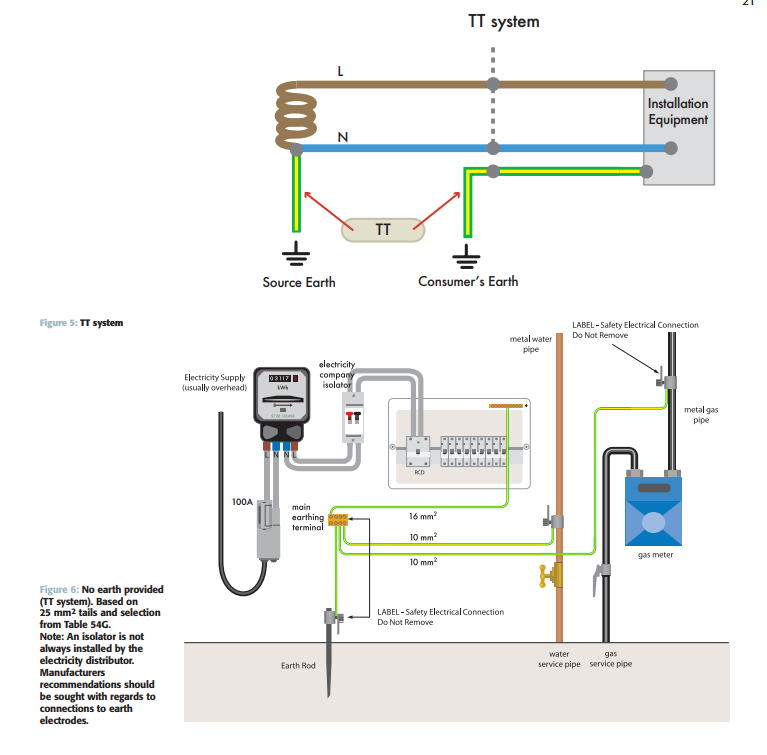

6. Sơ đồ nối đất TT – Hệ thống độc lập với nguồn điện

6.1 Cấu trúc hệ thống TT

Trong hệ thống TT, nguồn điện vẫn được nối đất, nhưng người sử dụng không nhận dây bảo vệ từ nhà cung cấp mà phải tự thiết lập hệ thống tiếp địa riêng thông qua cọc hoặc điện cực nối đất.

6.2 Nguyên lý dẫn dòng sự cố

Khi xảy ra sự cố, dòng điện sẽ đi qua đất để quay về nguồn, do đó hiệu quả bảo vệ phụ thuộc nhiều vào điện trở của hệ thống tiếp địa.

6.3 Đặc điểm kỹ thuật

Hệ thống TT thường có điện trở vòng sự cố cao hơn so với TN, do đó dòng sự cố nhỏ hơn và không đủ để thiết bị bảo vệ dòng lớn hoạt động nhanh, vì vậy cần sử dụng thêm thiết bị RCD.

6.4 Ưu điểm và hạn chế

Ưu điểm lớn nhất là tính độc lập với lưới điện, phù hợp với khu vực không đảm bảo nối đất từ nguồn. Tuy nhiên, hệ thống này phụ thuộc nhiều vào điều kiện đất và cần bảo trì định kỳ.

6.5 Ứng dụng

Thường được sử dụng trong công trường, khu vực nông thôn hoặc nơi có điều kiện địa chất đặc biệt.

7. Sơ đồ nối đất IT – Hệ thống chuyên dụng cho yêu cầu vận hành liên tục

7.1 Cấu trúc tổng thể của hệ thống IT

Hệ thống IT là một dạng đặc biệt trong các sơ đồ nối đất, trong đó nguồn điện không được nối trực tiếp với đất hoặc chỉ được nối thông qua một trở kháng có giá trị lớn. Điều này tạo ra sự khác biệt rõ rệt so với các hệ thống TN hoặc TT, nơi điểm trung tính thường được nối đất trực tiếp. Trong khi đó, các phần kim loại của thiết bị trong hệ thống IT vẫn được nối đất thông qua hệ thống tiếp địa riêng biệt nhằm đảm bảo an toàn khi xảy ra sự cố.

Cấu trúc này giúp hệ thống không phụ thuộc vào đất để tạo đường dẫn dòng sự cố ngay từ lần chạm đất đầu tiên, từ đó tạo ra một cơ chế vận hành linh hoạt và đặc biệt phù hợp với các môi trường yêu cầu độ tin cậy cao.

7.2 Nguyên lý hoạt động khi xảy ra sự cố

Khi xảy ra sự cố chạm đất lần đầu trong hệ thống IT, dòng điện sự cố thường có giá trị rất nhỏ do không có đường dẫn trực tiếp về nguồn. Chính vì vậy, hệ thống vẫn có thể tiếp tục vận hành mà không cần ngắt điện ngay lập tức. Đây là ưu điểm quan trọng nhất của hệ thống IT, giúp tránh gián đoạn hoạt động trong các môi trường quan trọng.

Tuy nhiên, nếu xảy ra sự cố thứ hai tại một điểm khác trong hệ thống, dòng điện sự cố có thể tăng lên đáng kể và gây nguy hiểm. Do đó, hệ thống IT luôn cần được trang bị thiết bị giám sát cách điện để phát hiện sớm và xử lý kịp thời.

7.3 Đặc điểm kỹ thuật và yêu cầu vận hành

Hệ thống IT yêu cầu mức độ giám sát cao hơn so với các hệ thống khác, bởi vì việc không ngắt điện ngay khi có sự cố đầu tiên đồng nghĩa với việc phải kiểm soát chặt chẽ tình trạng cách điện của toàn hệ thống. Ngoài ra, việc thiết kế và thi công hệ thống này cũng phức tạp hơn, đòi hỏi kỹ sư có kinh nghiệm và hiểu rõ nguyên lý hoạt động.

7.4 Ứng dụng trong thực tế

Hệ thống IT thường được sử dụng trong bệnh viện, đặc biệt là phòng mổ, nơi mà việc mất điện đột ngột có thể gây nguy hiểm đến tính mạng con người. Ngoài ra, hệ thống này cũng được sử dụng trong một số ngành công nghiệp đặc biệt như hóa chất, khai khoáng hoặc các dây chuyền sản xuất liên tục.


8. Điện cực nối đất và các yếu tố ảnh hưởng đến hiệu quả nối đất

8.1 Các loại điện cực nối đất phổ biến

Trong hệ thống nối đất, điện cực đóng vai trò là cầu nối giữa hệ thống điện và đất tự nhiên. Các loại điện cực phổ biến bao gồm cọc thép mạ đồng, băng đồng chôn dưới đất, tấm kim loại hoặc sử dụng kết cấu kim loại sẵn có như móng công trình. Việc lựa chọn loại điện cực phụ thuộc vào điều kiện địa chất, yêu cầu kỹ thuật và chi phí đầu tư.

8.2 Ảnh hưởng của điện trở suất đất

Điện trở suất của đất là yếu tố quan trọng nhất ảnh hưởng đến hiệu quả của hệ thống nối đất. Đất có độ ẩm cao và chứa nhiều muối khoáng thường có điện trở suất thấp, giúp cải thiện khả năng dẫn điện. Ngược lại, đất khô, đá hoặc cát thường có điện trở suất cao, làm giảm hiệu quả nối đất và cần có biện pháp cải thiện như tăng số lượng cọc hoặc sử dụng hóa chất giảm điện trở.

8.3 Ảnh hưởng của môi trường và điều kiện thi công

Ngoài điện trở suất, các yếu tố như nhiệt độ, độ ẩm theo mùa, độ sâu chôn điện cực và phương pháp thi công cũng ảnh hưởng đáng kể đến hiệu quả của hệ thống nối đất. Do đó, việc khảo sát địa chất trước khi thiết kế là bước không thể thiếu.


9. Dây nối đất và yêu cầu kỹ thuật trong hệ thống điện

9.1 Vai trò của dây nối đất

Dây nối đất là thành phần trung gian giữa thiết bị điện và hệ thống tiếp địa, có nhiệm vụ dẫn dòng sự cố một cách an toàn về đất. Nếu dây nối đất không đảm bảo yêu cầu kỹ thuật, toàn bộ hệ thống nối đất sẽ mất hiệu quả và tiềm ẩn nguy cơ mất an toàn.

9.2 Yêu cầu kỹ thuật đối với dây nối đất

Dây nối đất cần đáp ứng các yêu cầu về tiết diện, khả năng chịu nhiệt, độ bền cơ học và khả năng chống ăn mòn. Trong môi trường khắc nghiệt, dây cần được bảo vệ bằng lớp cách điện hoặc ống bảo vệ để tránh hư hỏng trong quá trình sử dụng.

9.3 Lựa chọn vật liệu dây dẫn

Vật liệu thường được sử dụng là đồng hoặc nhôm, trong đó đồng được ưu tiên do có độ dẫn điện tốt hơn và khả năng chống ăn mòn cao hơn. Tuy nhiên, trong một số trường hợp cần tối ưu chi phí, nhôm cũng có thể được sử dụng nếu đảm bảo các yêu cầu kỹ thuật.


10. Công thức tính tiết diện dây nối đất và ý nghĩa thực tiễn

10.1 Công thức xác định tiết diện

                          S=I^2⋅t/k

10.2 Phân tích chi tiết các đại lượng

Trong công thức trên, mỗi đại lượng đều mang ý nghĩa quan trọng và cần được xác định chính xác trong quá trình thiết kế:

  • S là tiết diện dây dẫn cần lựa chọn, đảm bảo dây không bị quá nhiệt khi có dòng sự cố chạy qua.
  • I là dòng điện sự cố lớn nhất có thể xuất hiện trong hệ thống, phụ thuộc vào nguồn điện và tổng trở mạch.
  • t là thời gian tác động của thiết bị bảo vệ, thể hiện khoảng thời gian mà dây phải chịu dòng sự cố trước khi mạch được ngắt.
  • k là hệ số vật liệu, phụ thuộc vào đặc tính nhiệt và điện của vật liệu dây dẫn.

10.3 Ý nghĩa trong thiết kế

Công thức này giúp đảm bảo rằng dây nối đất có thể chịu được nhiệt sinh ra trong quá trình xảy ra sự cố mà không bị hư hỏng. Nếu lựa chọn tiết diện không phù hợp, dây có thể bị nóng chảy hoặc mất khả năng dẫn điện, dẫn đến mất an toàn cho hệ thống.


11. So sánh tổng thể các hệ thống nối đất

11.1 So sánh về mức độ an toàn 5 SƠ ĐỒ NỐI ĐẤT THEO TIÊU CHUẨN BS 7671

Trong các hệ thống nối đất, TN-S và IT thường được đánh giá cao nhất về mức độ an toàn do có cấu trúc rõ ràng và khả năng kiểm soát dòng sự cố tốt. Ngược lại, TN-C có mức độ an toàn thấp hơn do sử dụng dây kết hợp.

11.2 So sánh về chi phí và tính kinh tế

TN-C-S được xem là giải pháp cân bằng giữa chi phí và hiệu quả, trong khi TN-S và IT có chi phí cao hơn do yêu cầu kỹ thuật khắt khe hơn.

11.3 So sánh về khả năng ứng dụng

Mỗi hệ thống phù hợp với một loại công trình khác nhau, tùy thuộc vào yêu cầu vận hành và điều kiện thực tế.


12. Lựa chọn hệ thống nối đất trong thiết kế thực tế

12.1 Các yếu tố cần xem xét

Việc lựa chọn hệ thống nối đất không thể dựa trên một tiêu chí duy nhất mà cần xem xét đồng thời nhiều yếu tố như loại công trình, môi trường, yêu cầu an toàn và khả năng đầu tư. Ngoài ra, cũng cần учитывать các tiêu chuẩn kỹ thuật và quy định pháp luật liên quan.

12.2 Định hướng lựa chọn theo từng loại công trình

  • Đối với nhà ở dân dụng, hệ thống TN-C-S thường là lựa chọn hợp lý nhờ chi phí thấp và dễ triển khai.
  • Đối với nhà máy và công trình công nghiệp, TN-S được ưu tiên do độ ổn định cao.
  • Đối với công trường xây dựng, TT là lựa chọn phổ biến do tính độc lập.
  • Đối với bệnh viện và hệ thống quan trọng, IT là giải pháp tối ưu nhờ khả năng duy trì hoạt động liên tục.

thi công chống sét


13. Kết luận và tải file về 5 hệ thống nối đất theo tiêu chuẩn BS 7671

Việc lựa chọn và thiết kế hệ thống nối đất không chỉ là một yêu cầu kỹ thuật bắt buộc mà còn là yếu tố quyết định đến mức độ an toàn và hiệu quả vận hành của toàn bộ hệ thống điện. Mỗi sơ đồ nối đất đều có những ưu điểm và hạn chế riêng, do đó cần được cân nhắc kỹ lưỡng dựa trên điều kiện thực tế và yêu cầu sử dụng.

Áp dụng đúng các nguyên tắc của tiêu chuẩn BS 7671 sẽ giúp đảm bảo rằng hệ thống điện hoạt động ổn định, an toàn và bền vững trong suốt vòng đời công trình.

TẢI TÀI LIỆU VỀ SƠ ĐỒ NỐI ĐẤT FILE PDF:
