CÁC LOẠI MIỆNG GIÓ, PHÂN LOẠI VÀ CÁCH TÍNH KÍCH THƯỚC MIỆNG GIÓ CHUẨN KỸ THUẬT
1. Tổng quan về miệng gió trong hệ thống HVAC
Trong hệ thống điều hòa không khí và thông gió hiện đại, miệng gió là thiết bị đầu cuối đóng vai trò cực kỳ quan trọng trong việc phân phối không khí vào không gian sử dụng và thu hồi không khí về hệ thống để tái xử lý. Mặc dù xét về kích thước thì miệng gió chỉ là một thành phần nhỏ so với tổng thể hệ thống HVAC, nhưng trên thực tế, đây lại là yếu tố ảnh hưởng trực tiếp đến hiệu quả làm lạnh, độ đồng đều nhiệt độ, mức độ ồn cũng như cảm giác thoải mái của người sử dụng trong không gian.
Nếu việc tính toán miệng gió không chính xác hoặc lựa chọn sai loại miệng gió, hệ thống có thể gặp phải hàng loạt vấn đề như gió thổi quá mạnh gây khó chịu, phân bố nhiệt không đều, phát sinh tiếng ồn lớn hoặc làm giảm hiệu suất vận hành của toàn bộ hệ thống điều hòa. Chính vì vậy, việc hiểu rõ các loại miệng gió, nguyên lý hoạt động cũng như phương pháp tính toán kích thước phù hợp là yêu cầu bắt buộc đối với kỹ sư thiết kế và đơn vị thi công HVAC chuyên nghiệp.
2. Phân loại miệng gió theo chức năng
Việc phân loại theo chức năng giúp người thiết kế xác định đúng vai trò của từng loại miệng gió trong hệ thống, từ đó lựa chọn chính xác vị trí lắp đặt và thông số kỹ thuật phù hợp.
2.1. Miệng gió cấp (Supply Air Diffuser)
Miệng gió cấp có nhiệm vụ đưa không khí đã được xử lý (làm lạnh hoặc làm nóng) từ hệ thống vào không gian sử dụng. Đây là loại miệng gió có yêu cầu cao nhất về kỹ thuật, bởi nó ảnh hưởng trực tiếp đến cảm giác tiện nghi của người dùng.
Miệng gió cấp thường được thiết kế để:
- Phân tán không khí đều khắp không gian
- Hạn chế gió thổi trực tiếp vào người
- Giảm thiểu tiếng ồn khi vận hành
Trong thực tế, miệng gió cấp thường sử dụng các dạng như diffuser 4 hướng, diffuser khe hoặc miệng gió tròn tùy theo đặc điểm không gian.
2.2. Miệng gió hồi (Return Air Grille)
Miệng gió hồi có chức năng thu hồi không khí từ phòng về lại hệ thống điều hòa để tiếp tục xử lý và tuần hoàn. Loại miệng gió này không yêu cầu phân phối gió mà chủ yếu tập trung vào khả năng hút gió hiệu quả, lưu lượng lớn và hoạt động êm ái.
Thông thường, miệng gió hồi sẽ được bố trí tại các vị trí như:
- Trần hành lang
- Vách tường
- Khu vực gần dàn lạnh

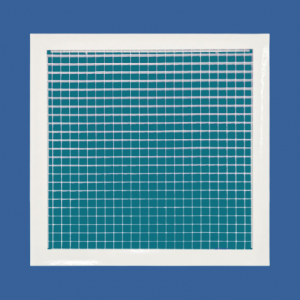

Ngoài ra, nhiều loại miệng gió hồi còn được tích hợp lưới lọc bụi và cửa mở để thuận tiện cho việc bảo trì, vệ sinh định kỳ.
2.3. Miệng gió tươi (Fresh Air Grille)
Miệng gió tươi được sử dụng để cấp không khí từ môi trường bên ngoài vào bên trong công trình, nhằm đảm bảo chất lượng không khí và duy trì nồng độ oxy cần thiết cho con người. Đây là thành phần đặc biệt quan trọng trong các công trình kín như văn phòng, trung tâm thương mại hoặc phòng sạch.
Miệng gió tươi thường đi kèm với:
- Hệ thống xử lý không khí tươi (FAHU, PAU)
- Bộ lọc bụi và xử lý nhiệt
Việc thiết kế miệng gió tươi cần đảm bảo không đưa trực tiếp bụi bẩn hoặc hơi ẩm vào không gian sử dụng.
2.4. Miệng gió thải (Exhaust Air Grille)
Miệng gió thải có nhiệm vụ hút và thải không khí ô nhiễm ra ngoài môi trường, thường được sử dụng trong các khu vực như:
- Nhà vệ sinh
- Phòng bếp
- Tầng hầm
Miệng gió thải thường kết nối với quạt hút và yêu cầu khả năng lưu thông gió tốt, chống bám bẩn và dễ vệ sinh.
3. Phân loại miệng gió theo cấu tạo
Bên cạnh chức năng, miệng gió còn được phân loại theo cấu tạo nhằm phục vụ các mục đích sử dụng khác nhau về kỹ thuật và thẩm mỹ.
3.1. Miệng gió khuếch tán (Diffuser)
Miệng gió khuếch tán là loại phổ biến nhất, được thiết kế để phân phối không khí theo nhiều hướng khác nhau, giúp không khí lan tỏa đều trong phòng và hạn chế hiện tượng gió tập trung tại một điểm.
Các dạng phổ biến:
- Diffuser vuông 4 hướng

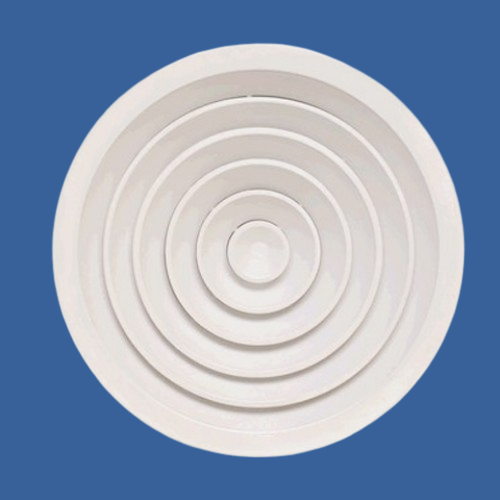

- Diffuser tròn
- Diffuser xoáy
Ưu điểm của loại này là tạo sự thoải mái cao và phù hợp với hầu hết các không gian.

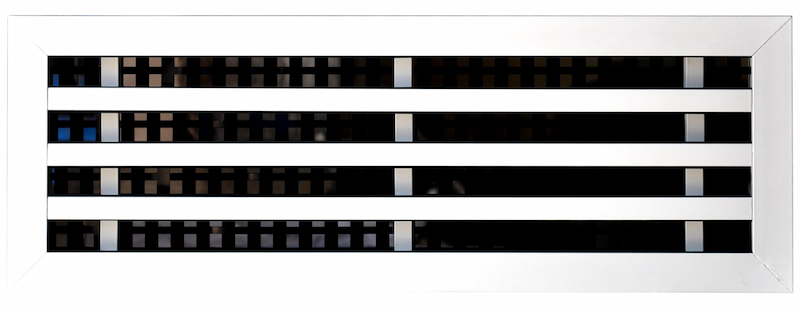

3.2. Miệng gió khe (Slot Diffuser)
Miệng gió khe có thiết kế dạng khe dài, mảnh và thường được lắp âm trần để đảm bảo tính thẩm mỹ cao. Loại này đặc biệt phù hợp với các công trình cao cấp như khách sạn, biệt thự hoặc showroom.
Miệng gió khe có thể:
- Điều chỉnh hướng gió
- Tùy chỉnh số khe
- Kết hợp linh hoạt với thiết kế nội thất
3.3. Miệng gió nan (Grille)
Miệng gió nan có cấu tạo đơn giản với các thanh nan song song, có thể cố định hoặc điều chỉnh hướng gió. Đây là loại miệng gió được sử dụng rộng rãi cho cả cấp và hồi gió nhờ chi phí hợp lý và dễ lắp đặt.
3.4. Miệng gió tròn – Jet diffuser
Loại miệng gió này được thiết kế để thổi gió với vận tốc cao và khoảng cách xa, phù hợp với các không gian lớn như nhà xưởng, nhà thi đấu hoặc sảnh lớn. Nhờ khả năng định hướng luồng gió tốt, jet diffuser giúp đảm bảo hiệu quả phân phối không khí trong các khu vực có chiều cao lớn.

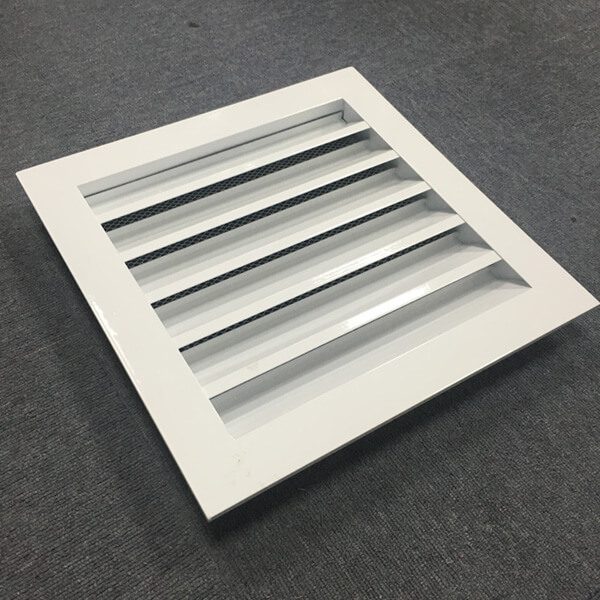

4. Miệng gió ngoài trời (Louver) và vai trò trong hệ thống
Miệng gió ngoài trời, hay còn gọi là louver, là thiết bị được lắp đặt tại các vị trí tiếp xúc với môi trường bên ngoài nhằm bảo vệ hệ thống thông gió khỏi các tác động của thời tiết như mưa, gió, bụi bẩn và côn trùng.
4.1. Chức năng của louver
Louver có nhiều chức năng quan trọng:
- Ngăn nước mưa xâm nhập vào hệ thống
- Hạn chế bụi và rác từ môi trường bên ngoài
- Cho phép không khí lưu thông tự nhiên
- Bảo vệ thiết bị bên trong
4.2. Các loại louver phổ biến
- Louver chống mưa (rain louver)
- Louver có lưới lọc
- Louver có damper điều chỉnh
4.3. Nguyên tắc lựa chọn louver
Khi thiết kế louver cần lưu ý:
- Tốc độ gió qua louver không quá cao
- Có hệ thống thoát nước tốt
- Chọn vật liệu chống ăn mòn (nhôm, inox)
5. Cách tính kích thước miệng gió chuẩn kỹ thuật
5.1. Công thức tính cơ bản
Diện tích miệng gió được xác định dựa trên lưu lượng gió và vận tốc gió theo công thức:
A = Q / (V × 3600)
Trong đó:
- A: diện tích (m²)
- Q: lưu lượng gió (m³/h)
- V: vận tốc gió (m/s)
5.2. Tính toán có xét hệ số mở
Do miệng gió có nan hoặc khe nên diện tích thực tế bị giảm, vì vậy cần hiệu chỉnh:
A thực = A / hệ số mở (0.6 – 0.75)
5.3. Lựa chọn kích thước tiêu chuẩn
Sau khi tính toán, cần chọn kích thước tiêu chuẩn gần nhất để đảm bảo thi công và sản xuất dễ dàng, đồng thời đảm bảo hiệu quả vận hành.
6. Ví dụ tính toán thực tế chi tiết
Giả sử một không gian cần cấp gió với lưu lượng 800 m³/h, chọn vận tốc gió tại miệng là 2.5 m/s.
Tính toán:
- A = 800 / (2.5 × 3600) ≈ 0.089 m²
- Hiệu chỉnh hệ số mở 0.7 → A thực ≈ 0.127 m²
Chọn kích thước:
→ 350 x 400 mm hoặc 300 x 450 mm
7. Những lưu ý quan trọng khi thiết kế miệng gió
- Không chọn vận tốc quá cao để tránh tiếng ồn
- Phân bố miệng gió hợp lý để tránh “vùng chết”
- Kết hợp yếu tố thẩm mỹ với nội thất
- Kiểm tra áp suất hệ thống trước khi chọn

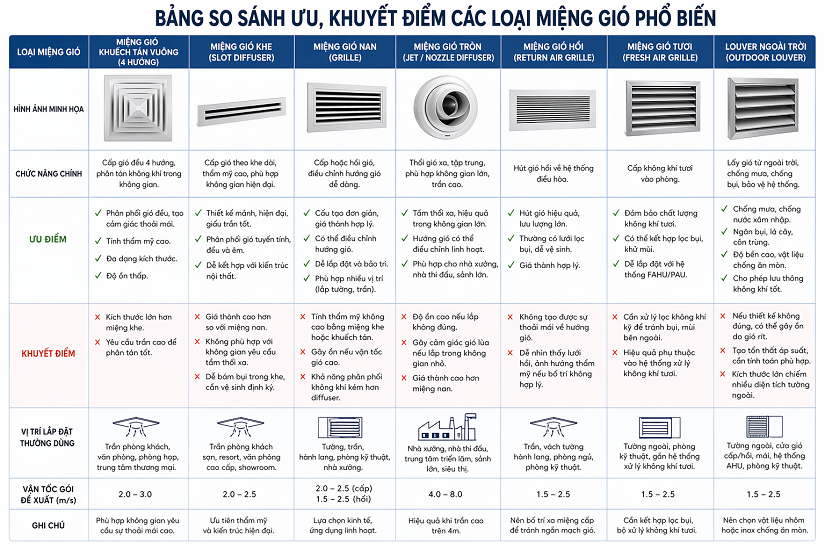

8. So sánh các loại miệng gió và ứng dụng vào thực tế
Xem chi tiết bảng so sánh ở phía dưới
8. Kết luận
Miệng gió là một trong những thành phần quan trọng quyết định đến hiệu quả vận hành của hệ thống HVAC cũng như trải nghiệm của người sử dụng. Việc phân loại rõ ràng theo chức năng và cấu tạo, kết hợp với tính toán kích thước chính xác sẽ giúp hệ thống hoạt động ổn định, tiết kiệm năng lượng và đảm bảo chất lượng không khí tối ưu cho công trình.
Một hệ thống điều hòa chuyên nghiệp không chỉ dừng lại ở việc lựa chọn thiết bị lớn như chiller hay AHU, mà còn phải được hoàn thiện từ những chi tiết nhỏ nhất như miệng gió, bởi chính những yếu tố này tạo nên sự khác biệt giữa một hệ thống hoạt động hiệu quả và một hệ thống kém tối ưu.
