Các Loại Van Trong Hệ Thống Cơ Khí (MEP) – Phân Tích Chuyên Sâu, Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế
1. Tổng quan về van trong hệ thống cơ khí
Trong các hệ thống cơ khí hiện đại, đặc biệt là hệ thống MEP (Mechanical – Electrical – Plumbing), van không chỉ đơn thuần là một thiết bị đóng mở dòng chảy mà còn đóng vai trò như một “bộ điều phối trung tâm” giúp kiểm soát toàn bộ trạng thái vận hành của hệ thống, từ lưu lượng, áp suất cho đến nhiệt độ và hướng dòng chảy của lưu chất.
Hiểu một cách đầy đủ và chính xác hơn, van là thiết bị cơ khí được lắp đặt trên đường ống nhằm thực hiện các chức năng như đóng hoàn toàn, mở hoàn toàn hoặc điều chỉnh một phần dòng chảy của chất lỏng, khí hoặc hơi, đồng thời có thể tích hợp thêm các chức năng bảo vệ như xả áp, chống chảy ngược hoặc duy trì áp suất ổn định trong hệ thống.
Trong thực tế thi công và vận hành, việc lựa chọn đúng loại van không chỉ ảnh hưởng đến hiệu suất hoạt động mà còn quyết định trực tiếp đến tuổi thọ của thiết bị, chi phí vận hành lâu dài và mức độ an toàn của toàn bộ công trình, do đó kỹ sư MEP cần hiểu rõ từng loại van cả về lý thuyết lẫn ứng dụng thực tế.
2. Phân loại van trong hệ thống cơ khí
Để lựa chọn và sử dụng van hiệu quả, việc nắm rõ cách phân loại là rất quan trọng, bởi mỗi tiêu chí phân loại sẽ phản ánh một đặc điểm kỹ thuật khác nhau.
2.1. Phân loại theo chức năng vận hành
Dựa vào chức năng chính, van được chia thành nhiều nhóm, trong đó phổ biến nhất bao gồm:
- Van đóng/mở (Isolation Valve): dùng để cô lập dòng chảy hoàn toàn, thường sử dụng trong bảo trì hệ thống.
- Van điều tiết (Regulating Valve): cho phép điều chỉnh lưu lượng theo nhu cầu vận hành.
- Van một chiều (Non-return Valve): ngăn dòng chảy ngược.
- Van an toàn (Safety Valve): bảo vệ hệ thống khi áp suất vượt ngưỡng cho phép.
- Van giảm áp (Pressure Reducing Valve): giữ áp suất ổn định ở đầu ra.
2.2. Phân loại theo cấu tạo cơ khí
Theo cấu tạo, các loại van được chia thành nhiều dạng khác nhau như van cổng, van cầu, van bi, van bướm, van kim, van màng… mỗi loại có cơ chế đóng mở và điều tiết riêng biệt, phù hợp với từng môi trường sử dụng cụ thể.
2.3. Phân loại theo phương thức điều khiển
Trong các hệ thống hiện đại, van có thể được điều khiển bằng nhiều phương thức khác nhau như:
- Điều khiển bằng tay (manual)
- Điều khiển điện (motorized valve)
- Điều khiển khí nén (pneumatic valve)
- Điều khiển tự động qua hệ BMS
Việc lựa chọn phương thức điều khiển phù hợp giúp tối ưu khả năng vận hành và tự động hóa hệ thống.
3. Các loại van phổ biến trong hệ thống cơ khí (Phân tích chuyên sâu)

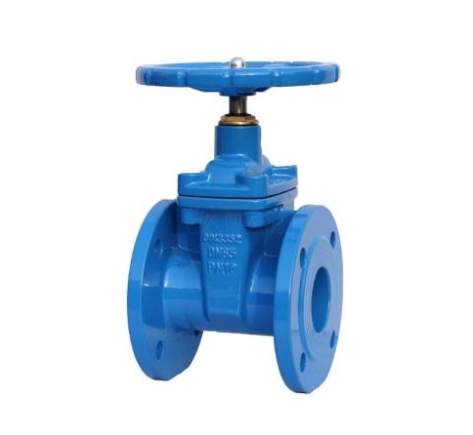

3.1. Van cổng (Gate Valve)
Van cổng là loại van được thiết kế để đóng hoặc mở hoàn toàn dòng chảy thông qua việc nâng hoặc hạ một tấm chắn theo phương thẳng đứng, giúp dòng lưu chất đi qua gần như không bị cản trở khi van ở trạng thái mở hoàn toàn.
Điểm mạnh lớn nhất của van cổng nằm ở khả năng giảm thiểu tổn thất áp suất, do đó thường được sử dụng trong các đường ống chính có lưu lượng lớn như hệ thống cấp nước hoặc PCCC, tuy nhiên loại van này không phù hợp để điều tiết lưu lượng vì việc mở một phần sẽ gây rung động và mài mòn nhanh chóng.

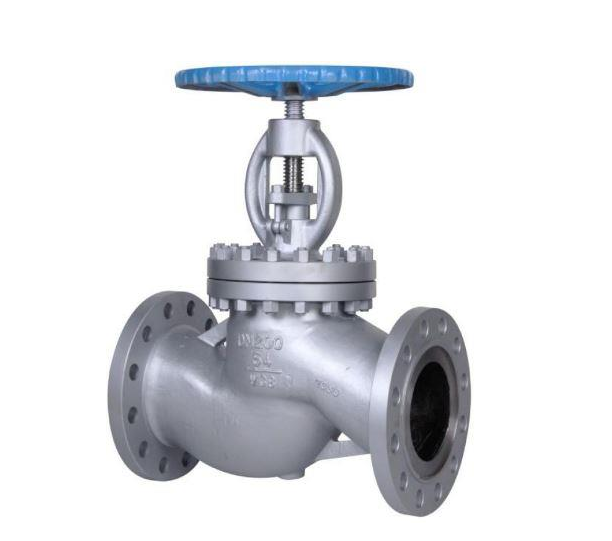

3.2. Van cầu (Globe Valve)
Van cầu được thiết kế với dòng chảy đi qua một đĩa van có thể di chuyển lên xuống, giúp kiểm soát lưu lượng một cách chính xác và ổn định hơn so với các loại van đóng mở đơn thuần.
Mặc dù có tổn thất áp suất lớn hơn do dòng chảy bị đổi hướng bên trong thân van, nhưng chính đặc điểm này lại giúp van cầu trở thành lựa chọn lý tưởng trong các hệ thống cần điều chỉnh lưu lượng thường xuyên như hệ thống hơi hoặc nước nóng.

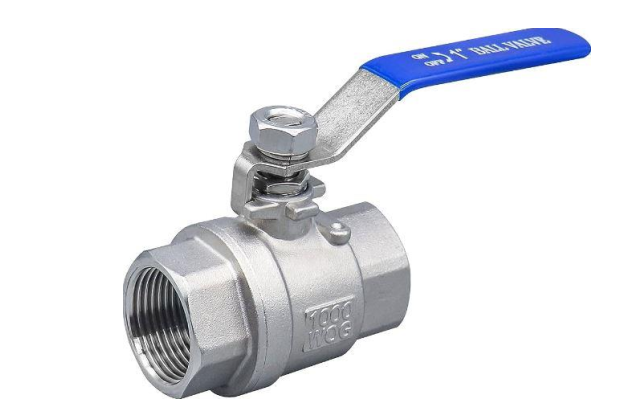

3.3. Van bi (Ball Valve)
Van bi hoạt động dựa trên cơ chế xoay của một viên bi có lỗ xuyên tâm, khi xoay 90 độ sẽ cho phép hoặc chặn hoàn toàn dòng chảy, nhờ đó việc vận hành trở nên nhanh chóng và hiệu quả.
Loại van này nổi bật với độ kín cao, ít rò rỉ và hầu như không cần bảo trì, tuy nhiên lại không phù hợp để điều tiết lưu lượng vì chỉ tối ưu cho trạng thái đóng hoặc mở hoàn toàn.

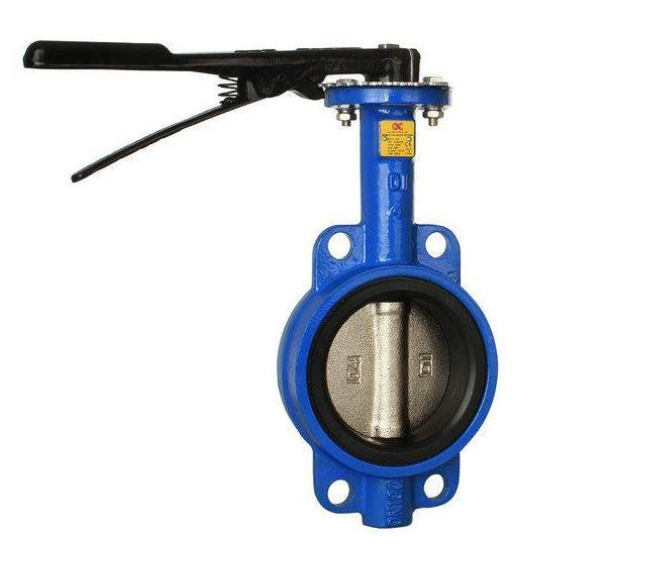

3.4. Van bướm (Butterfly Valve)
Van bướm sử dụng một đĩa xoay quanh trục để điều chỉnh dòng chảy, mang lại ưu điểm lớn về kích thước nhỏ gọn, trọng lượng nhẹ và chi phí thấp, đặc biệt phù hợp với các hệ thống có đường kính ống lớn.
Trong thực tế, van bướm được sử dụng rất nhiều trong hệ thống HVAC và chiller nhờ khả năng đóng mở nhanh và dễ dàng tích hợp với bộ truyền động điện hoặc khí nén.

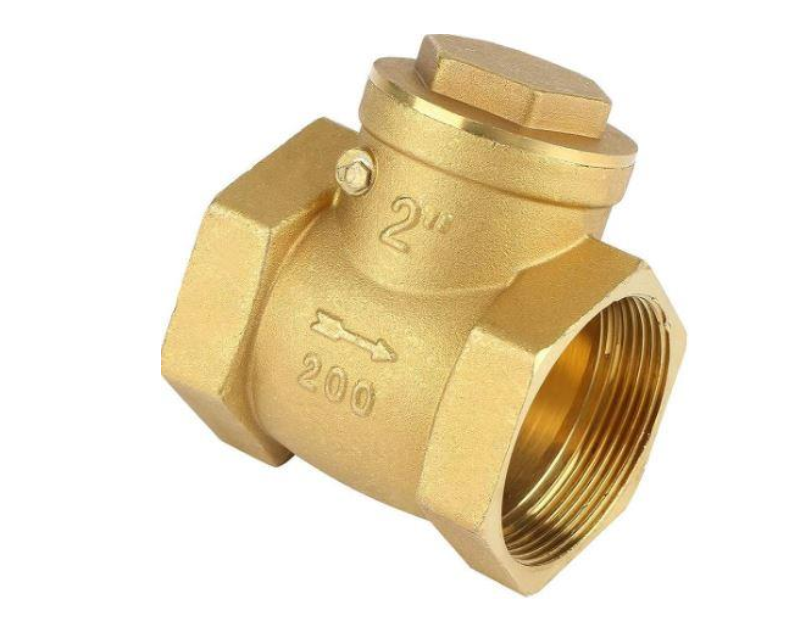

3.5. Van một chiều (Check Valve)
Van một chiều có chức năng cho phép dòng chảy đi theo một hướng duy nhất và tự động đóng lại khi có hiện tượng chảy ngược, từ đó giúp bảo vệ bơm và các thiết bị khác trong hệ thống khỏi hư hỏng.
Đây là loại van bắt buộc phải có trong hầu hết các hệ thống cấp nước, xử lý nước và hệ thống RO.

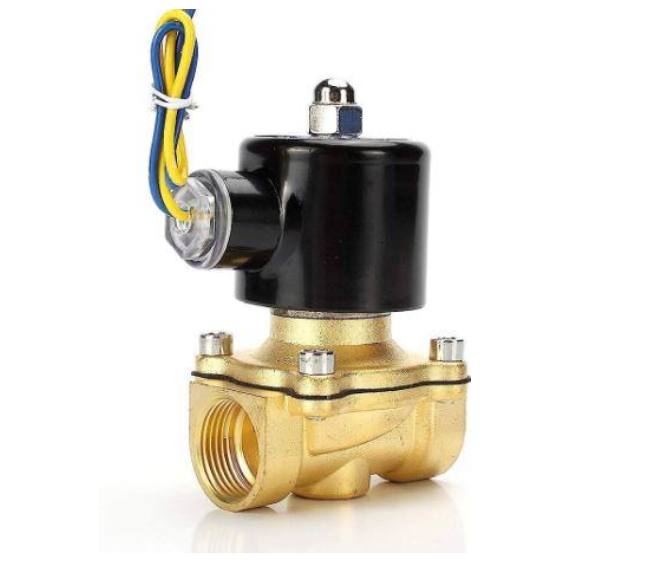

3.6. Van điện từ (Solenoid Valve)
Van điện từ là thiết bị điều khiển tự động sử dụng lực điện từ để đóng mở van, cho phép phản hồi nhanh và chính xác theo tín hiệu điều khiển.
Loại van này được ứng dụng rộng rãi trong hệ thống HVAC, dây chuyền sản xuất và các hệ thống tự động hóa.
3.7. Van điều khiển (Control Valve)
Van điều khiển là thành phần cốt lõi trong các hệ thống tự động, cho phép điều chỉnh lưu lượng, áp suất hoặc nhiệt độ dựa trên tín hiệu từ bộ điều khiển trung tâm.
Trong các hệ thống chiller hoặc BMS, van điều khiển giúp tối ưu hiệu suất năng lượng và duy trì điều kiện vận hành ổn định.

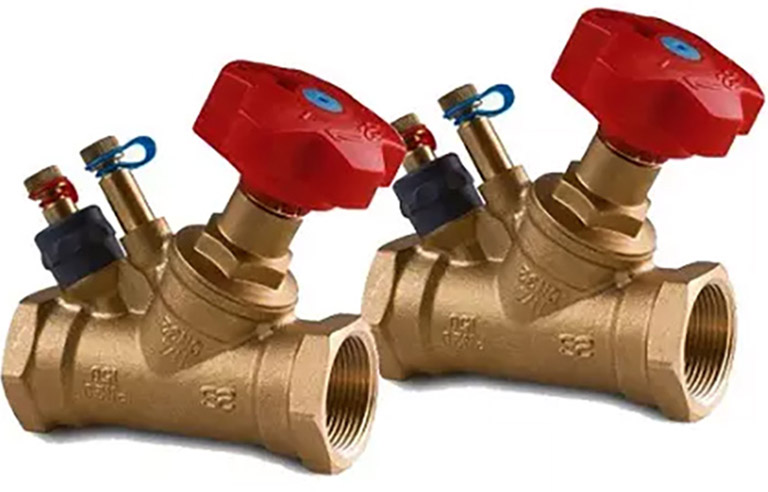

3.8. Van cân bằng (Balancing Valve) – RẤT QUAN TRỌNG TRONG HVAC
Van cân bằng là loại van thường bị bỏ qua trong lý thuyết nhưng lại cực kỳ quan trọng trong thực tế, đặc biệt trong hệ HVAC.
Chức năng:
- Cân bằng lưu lượng giữa các nhánh
- Đảm bảo hệ thống hoạt động đúng thiết kế
Phân loại:
- Van cân bằng tĩnh (manual)
- Van cân bằng động (automatic)
👉 Nếu không có van này, hệ thống sẽ bị lệch tải nghiêm trọng.
3.9. Van xả khí (Air Vent Valve)
Van xả khí được sử dụng để loại bỏ không khí tích tụ trong đường ống, giúp tránh hiện tượng airlock làm giảm hiệu suất bơm và gây tiếng ồn.
Ứng dụng phổ biến trong:
- Hệ thống chiller
- Hệ thống nước tuần hoàn
3.10. Van lọc (Strainer)
Mặc dù về bản chất không phải là một loại van thực hiện chức năng đóng/mở hay điều tiết dòng chảy theo nghĩa truyền thống, nhưng strainer (van lọc) luôn được xếp chung trong nhóm thiết bị van trong hệ thống MEP do vai trò cực kỳ quan trọng trong việc bảo vệ toàn bộ hệ thống đường ống và thiết bị.
Trong quá trình vận hành thực tế, lưu chất (đặc biệt là nước hoặc dung dịch tuần hoàn) thường mang theo các tạp chất như cặn bẩn, rỉ sét, cát hoặc mảnh vụn kim loại. Nếu không được loại bỏ, những tạp chất này có thể gây ra tình trạng kẹt cánh bơm, tắc nghẽn van điều khiển, mài mòn thiết bị đo hoặc làm giảm hiệu suất trao đổi nhiệt.
Chính vì vậy, strainer được lắp đặt tại các vị trí quan trọng như trước bơm, trước van điều khiển, trước thiết bị trao đổi nhiệt hoặc tại đầu vào của hệ thống.
Chức năng chính:
- Lọc và giữ lại rác, cặn bẩn trong dòng lưu chất
- Bảo vệ bơm, van và các thiết bị nhạy cảm phía sau
- Giảm thiểu nguy cơ hư hỏng và tăng tuổi thọ hệ thống
3.11. Van giảm áp (Pressure Reducing Valve)
Van giảm áp là thiết bị chuyên dụng có chức năng duy trì áp suất đầu ra ở mức ổn định theo giá trị cài đặt, bất kể sự dao động của áp suất đầu vào trong hệ thống.
Trong các hệ thống cấp nước tòa nhà cao tầng hoặc hệ thống có áp lực lớn, nếu không sử dụng van giảm áp, áp suất cao có thể gây hư hỏng đường ống, thiết bị vệ sinh hoặc tạo ra tiếng ồn và rung động không mong muốn.
Van hoạt động dựa trên cơ chế cân bằng lực giữa áp suất đầu ra và lò xo điều chỉnh, từ đó tự động điều tiết độ mở để giữ áp suất ổn định.
Vai trò nổi bật:
- Ổn định áp suất đầu ra theo thiết kế
- Bảo vệ thiết bị và đường ống khỏi hiện tượng quá áp
- Giúp hệ thống vận hành êm ái, giảm rung và tiếng ồn
3.12. Van an toàn (Safety Valve)
Van an toàn là một trong những thiết bị bảo vệ quan trọng và bắt buộc phải có trong các hệ thống làm việc với áp suất cao như hệ thống hơi, bình áp lực, nồi hơi hoặc hệ thống nước nóng.
Khi áp suất trong hệ thống vượt quá giá trị cho phép (do lỗi vận hành, tăng nhiệt hoặc tắc nghẽn), van an toàn sẽ tự động mở để xả bớt lưu chất ra ngoài, từ đó giảm áp và ngăn ngừa các sự cố nghiêm trọng như nổ thiết bị hoặc vỡ đường ống.
Sau khi áp suất trở về mức an toàn, van sẽ tự động đóng lại để hệ thống tiếp tục vận hành bình thường.
Đặc điểm quan trọng:
- Hoạt động hoàn toàn tự động, không cần can thiệp
- Phản ứng nhanh khi áp suất vượt ngưỡng
- Là thiết bị bắt buộc theo tiêu chuẩn an toàn
3.13. Van kim (Needle Valve)
Van kim là loại van chuyên dùng trong các ứng dụng yêu cầu khả năng điều chỉnh lưu lượng với độ chính xác rất cao. Cấu tạo của van bao gồm một trục van có đầu nhọn (giống kim), cho phép kiểm soát dòng chảy cực kỳ tinh vi.
So với các loại van thông thường, van kim có thể điều chỉnh lưu lượng ở mức rất nhỏ mà vẫn đảm bảo độ ổn định, do đó thường được sử dụng trong các hệ thống đo lường, phòng thí nghiệm, thiết bị instrumentation hoặc các hệ thống cần kiểm soát lưu lượng khí và chất lỏng chính xác.
Ứng dụng điển hình:
- Hệ thống đo lường và điều khiển
- Đường ống lưu lượng nhỏ, áp suất cao
- Các thiết bị cần điều chỉnh tinh
3.14. Van màng (Diaphragm Valve)
Van màng sử dụng một lớp màng đàn hồi (thường làm từ cao su hoặc vật liệu tổng hợp) để thực hiện chức năng đóng/mở dòng chảy. Điểm đặc biệt của loại van này là lưu chất hoàn toàn không tiếp xúc với các bộ phận cơ khí như trục hay thân van, nhờ đó hạn chế tối đa hiện tượng ăn mòn.
Chính vì ưu điểm này, van màng được sử dụng rộng rãi trong các hệ thống xử lý hóa chất, nước thải, thực phẩm hoặc dược phẩm – nơi yêu cầu độ sạch cao và khả năng chống ăn mòn tốt.
Ưu điểm nổi bật:
- Cách ly hoàn toàn lưu chất với cơ cấu điều khiển
- Khả năng chống ăn mòn cao
- Dễ bảo trì và thay thế màng
4. Nguyên tắc lựa chọn van trong hệ thống MEP
Việc lựa chọn van không chỉ đơn giản dựa trên kích thước đường ống mà cần phải xem xét tổng hợp nhiều yếu tố kỹ thuật để đảm bảo hệ thống vận hành hiệu quả, an toàn và bền bỉ theo thời gian.
4.1. Loại lưu chất
Mỗi loại lưu chất có đặc tính vật lý và hóa học khác nhau, do đó vật liệu và cấu tạo van phải phù hợp:
- Nước sạch: thường sử dụng van gang, đồng hoặc inox
- Hóa chất, nước thải: ưu tiên van nhựa hoặc van màng để chống ăn mòn
- Hơi nóng: sử dụng van thép chịu nhiệt, chịu áp cao
Việc chọn sai vật liệu có thể dẫn đến ăn mòn nhanh, rò rỉ hoặc phá hủy van trong thời gian ngắn.
4.2. Áp suất và nhiệt độ làm việc
Áp suất và nhiệt độ là hai yếu tố quyết định trực tiếp đến độ bền và khả năng làm việc của van:
- Áp suất cao: nên chọn van cầu, van bi hoặc van thép
- Áp suất thấp, lưu lượng lớn: van bướm là lựa chọn tối ưu
- Nhiệt độ cao: cần vật liệu chịu nhiệt và gioăng phù hợp
4.3. Chức năng sử dụng
Tùy theo mục đích vận hành, cần chọn loại van phù hợp:
- Đóng/mở hoàn toàn: van bi, van cổng
- Điều tiết lưu lượng: van cầu, van kim
- Tự động điều khiển: van điện từ, van điều khiển tuyến tính
Việc dùng sai chức năng (ví dụ dùng van cổng để điều tiết) sẽ làm giảm tuổi thọ và hiệu quả vận hành.
4.4. Không gian lắp đặt
Yếu tố không gian ảnh hưởng lớn đến việc lựa chọn loại van:
- Không gian hạn chế: ưu tiên van bướm do thiết kế gọn nhẹ
- Hệ thống lớn, đường ống chính: thường dùng van cổng để giảm tổn thất áp suất
- Khu vực bảo trì khó: nên chọn van dễ thao tác và thay thế
5. Ứng dụng thực tế trong hệ thống MEP
Trong thực tế, van xuất hiện gần như ở mọi vị trí trong hệ thống cơ điện (MEP), đóng vai trò kiểm soát, bảo vệ và tối ưu vận hành.
- Hệ thống HVAC: sử dụng van bướm, van cân bằng, van điều khiển để điều chỉnh lưu lượng nước lạnh/nóng
- Hệ thống cấp nước: sử dụng van bi, van một chiều, van giảm áp để đảm bảo cấp nước ổn định
- Hệ thống PCCC: sử dụng van cổng, van OS&Y nhằm đảm bảo khả năng vận hành nhanh và an toàn
- Hệ thống chiller: sử dụng van điều khiển và van cân bằng để tối ưu hiệu suất trao đổi nhiệt
6. Các lỗi phổ biến khi sử dụng van
Trong quá trình thi công và vận hành thực tế, nhiều sự cố liên quan đến van thường xuất phát từ những sai sót cơ bản nhưng lại gây hậu quả đáng kể:
- Chọn sai loại van: dẫn đến không đáp ứng được điều kiện làm việc
- Lắp sai chiều dòng chảy: đặc biệt với van một chiều hoặc strainer
- Không bảo trì định kỳ: gây kẹt van, rò rỉ hoặc giảm hiệu suất
- Sử dụng sai chức năng: ví dụ dùng van đóng/mở để điều tiết liên tục
Những lỗi này không chỉ làm giảm hiệu suất hệ thống mà còn có thể gây hư hỏng thiết bị, gián đoạn vận hành và phát sinh chi phí sửa chữa lớn nếu không được kiểm soát kịp thời.
7. Tải tài liệu PDF chi tiết
👉 Tải file PDF đầy đủ về các loại van tại đây:
8. Kết luận về Các Loại Van Trong Hệ Thống Cơ Khí (MEP)
Van là thiết bị nhỏ nhưng có vai trò cực kỳ quan trọng trong hệ thống cơ khí, việc hiểu rõ từng loại van, nguyên lý hoạt động và ứng dụng thực tế sẽ giúp kỹ sư đưa ra lựa chọn chính xác, từ đó tối ưu chi phí, nâng cao hiệu suất và đảm bảo an toàn cho toàn bộ công trình.
