TÍNH TOÁN NGẮN MẠCH THEO TIÊU CHUẨN IEC 60909: HƯỚNG DẪN CHI TIẾT, VÍ DỤ CỤ THỂ
Tính toán ngắn mạch là một trong những bước quan trọng nhất khi thiết kế hệ thống điện hạ thế và trung thế. Kết quả tính toán không chỉ giúp lựa chọn đúng máy cắt, cầu chì, thanh cái và cáp điện mà còn là cơ sở để kiểm tra khả năng chịu lực, chịu nhiệt của toàn bộ hệ thống khi xảy ra sự cố. Nếu đánh giá sai dòng ngắn mạch, thiết bị có thể bị phá hủy do dòng điện vượt quá khả năng chịu đựng hoặc không thể cắt sự cố kịp thời, làm gia tăng nguy cơ cháy nổ và mất điện trên diện rộng.
Hiện nay, IEC 60909 là tiêu chuẩn quốc tế được áp dụng rộng rãi để tính toán dòng ngắn mạch trong các hệ thống điện xoay chiều có cấp điện áp đến 230 kV. Tiêu chuẩn này quy định phương pháp tính thống nhất, có độ chính xác cao và được tích hợp trong hầu hết các phần mềm thiết kế điện như ETAP, Ecodial, SKM PowerTools, DIgSILENT PowerFactory hay EasyPower.
Trong bài viết này, Triều Minh sẽ trình bày chi tiết nguyên lý tính toán ngắn mạch theo tiêu chuẩn IEC 60909, từ những khái niệm cơ bản, các dạng ngắn mạch thường gặp, phương pháp xác định tổng trở cho đến quy trình tính toán và ứng dụng thực tế trong thiết kế hệ thống điện công nghiệp và dân dụng.
1. Tính toán ngắn mạch là gì?
Ngắn mạch là hiện tượng hai hoặc nhiều điểm có điện thế khác nhau trong hệ thống điện tiếp xúc trực tiếp hoặc thông qua một điện trở rất nhỏ, khiến dòng điện tăng đột ngột lên giá trị rất lớn chỉ trong vài mili giây.
Ở chế độ vận hành bình thường, dòng điện luôn được giới hạn bởi tổng trở của tải. Tuy nhiên, khi xảy ra ngắn mạch, tải gần như bị loại bỏ khỏi mạch điện, khiến dòng điện chỉ còn phụ thuộc vào tổng trở của nguồn, máy biến áp, đường dây và các phần tử nằm phía trước vị trí xảy ra sự cố. Chính vì vậy, dòng ngắn mạch thường cao gấp nhiều lần dòng điện định mức của hệ thống.
Mục đích của việc tính toán dòng ngắn mạch là xác định chính xác giá trị dòng sự cố tại từng vị trí trong mạng điện để phục vụ cho quá trình thiết kế, lựa chọn thiết bị và kiểm tra khả năng làm việc của hệ thống.
Thông qua kết quả tính toán, kỹ sư có thể:
- Lựa chọn máy cắt và cầu chì có khả năng cắt phù hợp với dòng ngắn mạch lớn nhất tại từng vị trí trong hệ thống.
- Kiểm tra khả năng chịu nhiệt của cáp điện và khả năng chịu lực điện động của thanh cái khi xuất hiện dòng sự cố lớn.
- Tính toán phối hợp bảo vệ giữa các cấp thiết bị đóng cắt nhằm đảm bảo cô lập đúng khu vực xảy ra sự cố.
- Đánh giá khả năng chịu ngắn mạch của tủ điện, máy biến áp và các thiết bị điện quan trọng trước khi đưa vào vận hành.
- Thiết kế hệ thống nối đất, đồng thời kiểm tra mức độ an toàn cho người và thiết bị trong trường hợp xảy ra sự cố điện.
Có thể nói, tính toán ngắn mạch là một nội dung không thể thiếu trong mọi hồ sơ thiết kế hệ thống điện hiện đại. Đây cũng là cơ sở quan trọng để lựa chọn thiết bị đúng tiêu chuẩn, đảm bảo hệ thống vận hành ổn định, an toàn và đáp ứng đầy đủ các yêu cầu của IEC 60909.
2. Vì sao phải tính toán dòng ngắn mạch?
Trong quá trình thiết kế hệ thống điện, nhiều người chỉ tập trung vào dòng tải để lựa chọn dây dẫn và thiết bị. Tuy nhiên, dòng điện khi xảy ra ngắn mạch mới là thông số quyết định khả năng chịu đựng của phần lớn thiết bị trong hệ thống.
Nếu dòng ngắn mạch thực tế lớn hơn khả năng cắt của máy cắt, tiếp điểm có thể bị hàn dính, hồ quang điện không được dập tắt hoàn toàn hoặc thậm chí gây nổ thiết bị. Ngược lại, nếu dòng ngắn mạch nhỏ hơn giá trị tác động của thiết bị bảo vệ nhưng không được tính toán trước, aptomat hoặc rơle có thể không cắt sự cố đúng thời gian, làm cáp điện bị quá nhiệt và tăng nguy cơ cháy nổ.
Theo IEC 60909, quá trình tính toán cần xác định đồng thời nhiều giá trị dòng ngắn mạch để phục vụ các mục đích thiết kế khác nhau, bao gồm:
- Dòng ngắn mạch cực đại nhằm lựa chọn máy cắt, cầu chì và các thiết bị đóng cắt có khả năng cắt an toàn trong điều kiện sự cố nghiêm trọng nhất.
- Dòng ngắn mạch cực tiểu để kiểm tra khả năng tác động của thiết bị bảo vệ ở cuối đường dây hoặc trong những điều kiện nguồn điện yếu.
- Giá trị đỉnh của dòng ngắn mạch để đánh giá lực điện động tác dụng lên thanh cái, cáp điện và các mối nối trong thời điểm đầu xảy ra sự cố.
- Dòng ngắn mạch trong giai đoạn quá độ nhằm kiểm tra khả năng chịu đựng của thiết bị đóng cắt trước khi dòng điện chuyển sang trạng thái xác lập.
Việc xác định đầy đủ các thông số trên giúp hệ thống điện vừa đáp ứng yêu cầu an toàn theo tiêu chuẩn quốc tế, vừa tránh lựa chọn thiết bị có thông số quá lớn gây lãng phí chi phí đầu tư. Một thiết kế tối ưu luôn là sự cân bằng giữa độ an toàn, khả năng vận hành và hiệu quả kinh tế.
3. Tiêu chuẩn IEC 60909 trong tính toán ngắn mạch
Điểm khác biệt của IEC 60909 so với các phương pháp tính gần đúng trước đây là sử dụng mô hình nguồn tương đương Thevenin. Theo phương pháp này, toàn bộ lưới điện phía trước điểm xảy ra sự cố sẽ được quy đổi thành một nguồn điện áp tương đương và một tổng trở tương đương. Sau khi xác định được tổng trở của hệ thống, dòng ngắn mạch sẽ được tính toán theo các công thức chuẩn hóa của tiêu chuẩn.
Phương pháp của IEC 60909 có thể áp dụng cho nhiều loại hệ thống điện khác nhau, từ mạng hạ thế trong các tòa nhà đến mạng trung áp, cao áp của nhà máy và khu công nghiệp. Tiêu chuẩn cũng cho phép tính toán đối với mạng hình tia, mạng vòng hoặc hệ thống có nhiều nguồn cấp làm việc song song.
Trong quá trình tính toán, hầu hết các phần tử trong hệ thống điện đều được quy đổi về tổng trở tương đương, bao gồm:
- Nguồn điện lưới và công suất ngắn mạch của điện lực tại điểm đấu nối để xác định khả năng cấp dòng sự cố của hệ thống.
- Máy biến áp lực với các thông số như công suất định mức, điện áp ngắn mạch (%Uk) và tổ đấu dây nhằm tính tổng trở của máy biến áp.
- Máy phát điện đồng bộ, động cơ đồng bộ và động cơ không đồng bộ có khả năng đóng góp thêm dòng ngắn mạch trong thời gian đầu xảy ra sự cố.
- Đường dây trên không, cáp điện lực và thanh cái với điện trở, điện kháng và chiều dài thực tế của từng đoạn tuyến.
- Các phần tử đặc biệt như cuộn kháng hạn dòng, bộ lọc, tụ điện hoặc các thiết bị có ảnh hưởng đáng kể đến tổng trở của hệ thống.
Nhờ mô hình hóa đầy đủ các thành phần trên, IEC 60909 cho phép xác định khá chính xác dòng ngắn mạch tại từng vị trí trong mạng điện. Đây là cơ sở quan trọng để lựa chọn thiết bị đóng cắt, tính toán phối hợp bảo vệ và kiểm tra khả năng chịu ngắn mạch của toàn bộ hệ thống.
Ngoài việc tính toán dòng ngắn mạch cực đại, IEC 60909 còn đưa ra phương pháp xác định dòng ngắn mạch cực tiểu trong các điều kiện vận hành khác nhau. Điều này giúp kỹ sư kiểm tra khả năng tác động của thiết bị bảo vệ ở cuối tuyến cáp hoặc trong trường hợp hệ thống chỉ còn một nguồn cấp hoạt động. Đây là yêu cầu rất quan trọng để đảm bảo cả tính an toàn và tính chọn lọc của hệ thống bảo vệ.

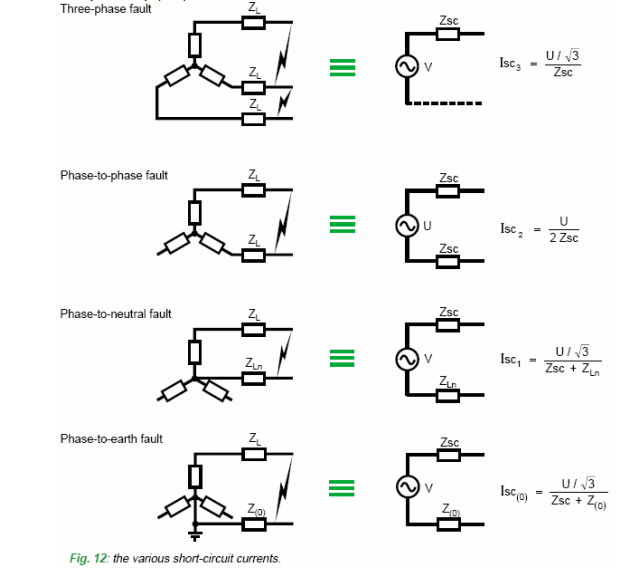

4. Các dạng ngắn mạch thường gặp
Trong thực tế vận hành, sự cố ngắn mạch có thể xảy ra dưới nhiều hình thức khác nhau. Mỗi loại sự cố sẽ tạo ra giá trị dòng điện khác nhau, đồng thời ảnh hưởng đến việc lựa chọn phương pháp tính toán và thiết bị bảo vệ.
Ngắn mạch ba pha
Đây là dạng sự cố xảy ra khi cả ba pha chạm trực tiếp với nhau. Mặc dù tỷ lệ xuất hiện không nhiều, nhưng đây là trường hợp tạo ra dòng ngắn mạch lớn nhất trong hầu hết các hệ thống điện. Vì vậy, dòng ngắn mạch ba pha thường được sử dụng để kiểm tra khả năng cắt của máy cắt, khả năng chịu lực điện động của thanh cái và khả năng chịu nhiệt của thiết bị.
Theo IEC 60909, việc tính toán ngắn mạch ba pha chủ yếu dựa trên tổng trở thứ tự thuận của toàn bộ hệ thống từ nguồn đến điểm xảy ra sự cố.
Ngắn mạch hai pha
Ngắn mạch hai pha xảy ra khi hai dây pha tiếp xúc trực tiếp với nhau nhưng không chạm đất. Giá trị dòng điện trong trường hợp này thường nhỏ hơn khoảng 10–15% so với ngắn mạch ba pha, tuy nhiên vẫn đủ lớn để gây hư hỏng nghiêm trọng cho thiết bị nếu không được cắt kịp thời.
Loại sự cố này thường xuất hiện do hư hỏng cách điện của cáp điện, va chạm cơ khí hoặc phóng điện giữa hai pha trong điều kiện môi trường có độ ẩm cao.
Ngắn mạch một pha chạm đất
Đây là dạng sự cố phổ biến nhất trong các hệ thống điện phân phối. Theo thống kê, ngắn mạch pha chạm đất chiếm khoảng 80% tổng số sự cố ngắn mạch xảy ra trên lưới điện.
Giá trị dòng sự cố phụ thuộc rất lớn vào phương thức nối đất của hệ thống như TN, TT hoặc IT. Trong nhiều trường hợp, dòng chạm đất có thể nhỏ hơn đáng kể so với dòng ngắn mạch ba pha, nhưng vẫn đủ để gây nguy hiểm cho con người và làm hư hỏng thiết bị nếu thời gian cắt kéo dài.
Ngắn mạch pha trung tính
Sự cố này thường xuất hiện trong các hệ thống hạ áp có dây trung tính. Dòng ngắn mạch được xác định dựa trên tổng trở của dây pha, dây trung tính và nguồn điện. Đối với một số cấu hình máy biến áp đặc biệt như sao–zigzag, dòng ngắn mạch pha trung tính thậm chí có thể lớn hơn dòng ngắn mạch ba pha.
Mỗi dạng ngắn mạch đều có đặc điểm và mức độ ảnh hưởng khác nhau. Vì vậy, trong quá trình thiết kế hệ thống điện, kỹ sư cần xem xét đầy đủ các trường hợp sự cố theo yêu cầu của IEC 60909 thay vì chỉ tính toán ngắn mạch ba pha như trước đây.
5. Các đại lượng quan trọng trong tính toán ngắn mạch
Để tính toán dòng ngắn mạch theo IEC 60909, trước tiên cần xác định đầy đủ các thông số của nguồn điện và toàn bộ thiết bị nằm phía trước điểm xảy ra sự cố. Mỗi phần tử trong hệ thống đều tạo ra một giá trị tổng trở nhất định và chính tổng trở này quyết định dòng ngắn mạch lớn hay nhỏ.
Công suất ngắn mạch của lưới điện (Ssc)
Công suất ngắn mạch là khả năng cung cấp dòng sự cố của nguồn điện tại điểm đấu nối. Giá trị này thường được đơn vị điện lực cung cấp hoặc thể hiện trong hồ sơ thiết kế trạm biến áp.
Thông thường:
- Lưới hạ áp có công suất ngắn mạch từ vài chục đến vài trăm MVA.
- Lưới trung áp 22 kV thường có công suất ngắn mạch từ 250 MVA đến trên 1.000 MVA.
- Trạm 110 kV có thể đạt vài nghìn MVA.
Nguồn điện có công suất ngắn mạch càng lớn thì tổng trở nguồn càng nhỏ, dẫn đến dòng ngắn mạch tại điểm sự cố càng cao.
Tổng trở của nguồn điện
Sau khi biết công suất ngắn mạch của lưới điện, tổng trở nguồn được xác định theo công thức: Znguồn = U² / Ssc. Trong đó:
- Znguồn: Tổng trở nguồn (Ω)
- U: Điện áp dây (V)
- Ssc: Công suất ngắn mạch (VA)
Đây là thông số đầu tiên cần đưa vào sơ đồ tính toán theo IEC 60909.
Tổng trở máy biến áp
Máy biến áp luôn là phần tử ảnh hưởng lớn nhất đến dòng ngắn mạch phía hạ áp.
Tổng trở máy biến áp được tính theo: ZT = (Uk% × U²) / (100 × Sn). Trong đó:
- ZT: Tổng trở máy biến áp (Ω)
- Uk: Điện áp ngắn mạch (%)
- U: Điện áp danh định (V)
- Sn: Công suất định mức của máy biến áp (VA)
Nếu nhiều máy biến áp có cùng công suất làm việc song song thì tổng trở tương đương sẽ giảm theo số lượng máy. Ví dụ, hai máy biến áp giống nhau đấu song song sẽ có tổng trở chỉ bằng một nửa tổng trở của một máy.
Tổng trở của cáp điện và thanh cái
Sau máy biến áp, cáp điện và thanh cái tiếp tục làm giảm dòng ngắn mạch do tạo thêm điện trở và điện kháng. Tổng trở của đoạn cáp được xác định theo: Z = √(R² + X²). Trong đó:
- R: Điện trở của cáp (Ω)
- X: Điện kháng của cáp (Ω)
Đối với hệ thống hạ áp, khi tiết diện cáp nhỏ hơn khoảng 150 mm², điện trở thường chiếm ưu thế nên ảnh hưởng nhiều hơn điện kháng. Ngược lại, với thanh cái hoặc cáp có tiết diện lớn, điện kháng bắt đầu đóng vai trò đáng kể và cần được đưa vào tính toán.
Tổng trở của động cơ
Một nội dung thường bị bỏ qua là sự đóng góp của các động cơ đang vận hành.
Trong khoảng vài chu kỳ đầu sau khi xảy ra sự cố, động cơ vẫn quay theo quán tính và hoạt động giống như một máy phát điện, tiếp tục cấp thêm dòng vào điểm ngắn mạch. Điều này làm giá trị dòng ngắn mạch thực tế cao hơn so với trường hợp chỉ xét nguồn điện và máy biến áp.
Theo IEC, khi hệ thống có nhiều động cơ công suất nhỏ, có thể ước lượng dòng đóng góp của toàn bộ động cơ bằng khoảng 4 đến 6 lần tổng dòng định mức của các động cơ. Đây là phương pháp đơn giản nhưng vẫn cho kết quả đủ chính xác trong đa số công trình công nghiệp.

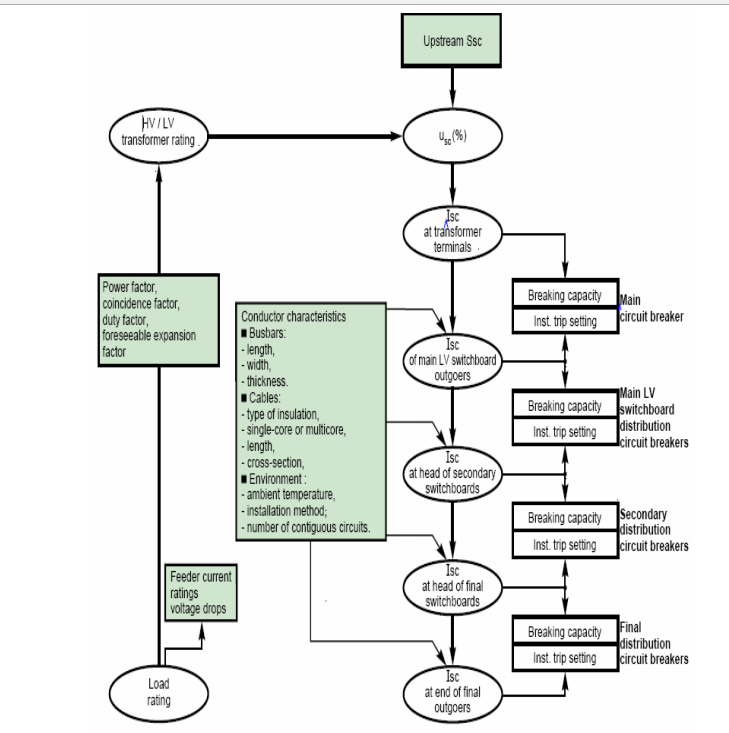

6. Quy trình tính toán dòng ngắn mạch theo IEC 60909
Mặc dù các phần mềm hiện nay đều có khả năng tự động tính toán, kỹ sư vẫn cần hiểu rõ quy trình để kiểm tra kết quả và phát hiện các sai sót trong mô hình.
Một quy trình tính toán tiêu chuẩn thường bao gồm các bước sau.

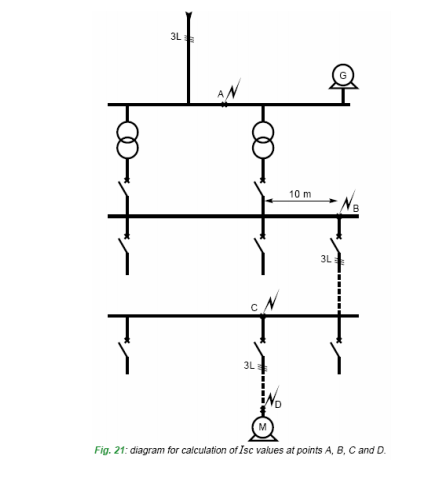

Bước 1. Xác định vị trí cần tính toán
Trước tiên cần xác định chính xác điểm xảy ra ngắn mạch. Các vị trí thường được kiểm tra gồm:
- Thanh cái trung thế.
- Thanh cái hạ thế.
- Đầu ra tủ MSB.
- Đầu ra tủ DB.
- Cuối tuyến cáp.
- Đầu cực động cơ.
- Thanh cái của MCC.
Mỗi vị trí sẽ có tổng trở khác nhau nên dòng ngắn mạch cũng hoàn toàn khác nhau.
Bước 2. Thu thập thông số hệ thống
Sau khi xác định vị trí tính toán, cần thu thập đầy đủ các dữ liệu đầu vào như:
- Điện áp định mức của hệ thống.
- Công suất ngắn mạch của nguồn điện.
- Công suất và điện áp ngắn mạch của máy biến áp.
- Chiều dài, tiết diện và vật liệu của cáp điện.
- Thông số thanh cái.
- Công suất của động cơ nếu có.
- Cuộn kháng hoặc các thiết bị hạn dòng.
Độ chính xác của kết quả phụ thuộc rất lớn vào độ chính xác của các thông số đầu vào.
Bước 3. Quy đổi toàn bộ phần tử về tổng trở
Sau khi thu thập dữ liệu, toàn bộ nguồn điện, máy biến áp, cáp điện, thanh cái và các thiết bị khác sẽ được quy đổi về tổng trở theo IEC 60909.
Các tổng trở này được cộng nối tiếp hoặc quy đổi song song theo đúng sơ đồ một sợi của hệ thống để tạo thành tổng trở tương đương từ nguồn đến điểm xảy ra sự cố.
Bước 4. Tính tổng trở tương đương
Tổng trở của toàn hệ thống được xác định theo biểu thức: Ztổng = Znguồn + ZMBA + Zcáp + Zthanh cái + Zthiết bị.
Nếu trong hệ thống có nhiều nguồn hoặc nhiều máy biến áp làm việc song song thì cần quy đổi tương đương trước khi cộng tổng trở.
Bước 5. Tính dòng ngắn mạch
Sau khi xác định được tổng trở, dòng ngắn mạch ba pha được tính theo công thức: Isc = U / (√3 × Ztổng)
- Isc: Dòng ngắn mạch ba pha (A)
- U: Điện áp dây (V)
- Ztổng: Tổng trở tương đương (Ω)
Đây là công thức cơ bản được sử dụng trong IEC 60909 để xác định dòng ngắn mạch xác lập tại điểm sự cố.
7. Ví dụ tính toán ngắn mạch theo IEC 60909
Xét một hệ thống điện có các thông số sau:
- Điện áp hạ áp: 400 V
- Máy biến áp: 1000 kVA
- Điện áp ngắn mạch: Uk = 6%
- Chiều dài cáp từ máy biến áp đến tủ MSB: 20 m
- Công suất ngắn mạch phía điện lực: 500 MVA
Bước 1. Tính tổng trở máy biến áp
Áp dụng công thức: ZT = (Uk × U²) / (100 × Sn)
Znguồn = U² / Ssc = 400² / 500.000.000≈ 0,00032 Ω
Bước 3. Tính dòng ngắn mạch
Giả sử tổng trở của cáp điện và thanh cái sau quy đổi là 0,0015 Ω.
Tổng trở hệ thống: Ztổng = 0,0096 + 0,00032 + 0,0015 ≈ 0,01142 Ω
Như vậy, dòng ngắn mạch tại thanh cái MSB xấp xỉ 20 kA. Khi lựa chọn máy cắt tổng, cần chọn loại có khả năng cắt lớn hơn giá trị này, chẳng hạn Icu = 25 kA hoặc 36 kA tùy theo yêu cầu dự phòng và điều kiện vận hành.
Trong thực tế, ví dụ đầy đủ theo IEC 60909 còn xem xét thêm tổng trở của đường dây, máy phát điện, động cơ và nhiều vị trí sự cố khác nhau. Kết quả cho thấy dòng ngắn mạch sẽ giảm dần khi khoảng cách từ nguồn đến điểm sự cố tăng lên, trong khi sự đóng góp của các động cơ có thể làm tăng đáng kể dòng ngắn mạch trong những chu kỳ đầu sau khi xảy ra sự cố.
8. Phần mềm tính toán ngắn mạch theo IEC 60909
Trước đây, việc tính toán ngắn mạch chủ yếu được thực hiện bằng phương pháp thủ công hoặc sử dụng bảng tra. Cách làm này phù hợp với các hệ thống nhỏ nhưng mất nhiều thời gian và dễ xảy ra sai sót khi mạng điện có nhiều nguồn cấp, nhiều máy biến áp hoặc cấu trúc phức tạp.
Hiện nay, hầu hết các đơn vị tư vấn thiết kế và nhà thầu cơ điện đều sử dụng phần mềm chuyên dụng để mô phỏng hệ thống điện và tính toán theo tiêu chuẩn IEC 60909. Các phần mềm này không chỉ xác định dòng ngắn mạch mà còn hỗ trợ lựa chọn thiết bị, kiểm tra phối hợp bảo vệ và đánh giá khả năng chịu ngắn mạch của toàn bộ hệ thống.
Một số phần mềm được sử dụng phổ biến gồm:
- ETAP là phần mềm được sử dụng rộng rãi trong các dự án công nghiệp, nhà máy và trạm điện. Ngoài tính toán ngắn mạch, ETAP còn hỗ trợ phân tích dòng công suất, phối hợp bảo vệ, Arc Flash và mô phỏng quá trình vận hành của hệ thống điện.
- Schneider Ecodial phù hợp với hệ thống điện hạ áp trong các tòa nhà, trung tâm thương mại và nhà xưởng. Phần mềm tích hợp sẵn dữ liệu thiết bị Schneider Electric, giúp kỹ sư lựa chọn CB, MCCB, ACB và cáp điện theo tiêu chuẩn IEC.
- DIgSILENT PowerFactory thường được sử dụng cho các hệ thống điện trung áp, cao áp và lưới điện quốc gia. Đây là công cụ mạnh trong việc phân tích ổn định hệ thống, tính toán ngắn mạch và mô phỏng sự cố.
- SKM PowerTools được nhiều đơn vị tư vấn tại Bắc Mỹ sử dụng, hỗ trợ tính toán theo cả tiêu chuẩn IEC và ANSI. Phần mềm có khả năng kiểm tra phối hợp bảo vệ, đánh giá Arc Flash và lập báo cáo kỹ thuật chi tiết.
- EasyPower có giao diện trực quan, thao tác đơn giản và phù hợp với các dự án công nghiệp quy mô vừa và nhỏ. Ngoài tính toán ngắn mạch, phần mềm còn hỗ trợ thiết kế hệ thống điện và lựa chọn thiết bị bảo vệ.
Mặc dù phần mềm có thể tự động tính toán, kỹ sư vẫn cần hiểu rõ nguyên lý của IEC 60909 để kiểm tra dữ liệu đầu vào và đánh giá tính hợp lý của kết quả. Một mô hình nhập sai thông số sẽ dẫn đến kết quả sai, dù phần mềm sử dụng thuật toán rất chính xác.
9. Những sai lầm thường gặp khi tính toán ngắn mạch
Trong thực tế, không ít hồ sơ thiết kế điện vẫn mắc những sai sót làm ảnh hưởng đến độ chính xác của kết quả tính toán. Những lỗi này có thể khiến thiết bị được lựa chọn không đáp ứng yêu cầu vận hành hoặc làm tăng đáng kể chi phí đầu tư.
Một số sai lầm phổ biến gồm:
Chỉ tính dòng ngắn mạch lớn nhất
Nhiều kỹ sư chỉ quan tâm đến dòng ngắn mạch cực đại để lựa chọn máy cắt mà bỏ qua dòng ngắn mạch cực tiểu. Điều này có thể khiến thiết bị bảo vệ ở cuối tuyến cáp không tác động khi xảy ra sự cố, đặc biệt trong các hệ thống có đường dây dài hoặc nguồn điện yếu.
Bỏ qua tổng trở của cáp điện
Ở những tuyến cáp dài vài chục đến vài trăm mét, tổng trở của cáp có thể làm dòng ngắn mạch giảm đáng kể. Nếu không đưa yếu tố này vào mô hình tính toán, giá trị dòng sự cố sẽ cao hơn thực tế và dẫn đến lựa chọn thiết bị không tối ưu.
Không xét đến sự đóng góp của động cơ
Trong các nhà máy sản xuất có nhiều động cơ công suất lớn, dòng điện do động cơ cấp ngược về điểm sự cố trong những chu kỳ đầu có thể làm tăng dòng ngắn mạch lên đáng kể. Nếu bỏ qua yếu tố này, khả năng cắt của máy cắt có thể không còn đủ an toàn.
Sử dụng sai thông số máy biến áp
Một số trường hợp lấy nhầm điện áp ngắn mạch (%Uk), công suất định mức hoặc tổ đấu dây của máy biến áp. Đây là những thông số ảnh hưởng trực tiếp đến tổng trở và có thể làm sai lệch toàn bộ kết quả tính toán.
Không cập nhật công suất ngắn mạch của lưới điện
Công suất ngắn mạch tại điểm đấu nối do đơn vị điện lực cung cấp có thể thay đổi theo từng khu vực hoặc từng thời điểm. Nếu sử dụng số liệu cũ, kết quả tính toán sẽ không còn phản ánh đúng điều kiện vận hành thực tế.
Chỉ dựa vào phần mềm mà không kiểm tra kết quả
Phần mềm chỉ là công cụ hỗ trợ. Nếu sơ đồ một sợi được xây dựng sai hoặc nhập nhầm dữ liệu, phần mềm vẫn cho ra kết quả nhưng kết quả đó không có giá trị thực tế. Vì vậy, kỹ sư cần kiểm tra sơ bộ bằng phương pháp thủ công để đánh giá tính hợp lý của các giá trị dòng ngắn mạch.
10. Một số lưu ý khi áp dụng IEC 60909
Để kết quả tính toán đạt độ chính xác cao và phù hợp với điều kiện vận hành thực tế, khi áp dụng IEC 60909 cần lưu ý một số điểm sau:
- Luôn sử dụng thông số kỹ thuật do nhà sản xuất thiết bị và đơn vị điện lực cung cấp thay vì ước lượng hoặc lấy theo kinh nghiệm.
- Tính toán cho nhiều vị trí khác nhau trong hệ thống, từ đầu nguồn đến cuối tuyến cáp, nhằm xác định cả dòng ngắn mạch lớn nhất và nhỏ nhất.
- Đối với hệ thống có nhiều nguồn cấp hoặc nhiều máy biến áp làm việc song song, cần xem xét đầy đủ các chế độ vận hành để tránh bỏ sót trường hợp bất lợi nhất.
- Sau khi xác định dòng ngắn mạch, cần kiểm tra đồng thời khả năng cắt của máy cắt, khả năng chịu nhiệt của cáp điện và khả năng chịu lực điện động của thanh cái.
- Khi hệ thống được mở rộng hoặc thay đổi nguồn cấp, cần thực hiện tính toán lại để đảm bảo các thiết bị hiện hữu vẫn đáp ứng yêu cầu của hệ thống mới.
Việc tuân thủ đầy đủ các bước trên sẽ giúp hệ thống điện vận hành ổn định, an toàn và đáp ứng đúng yêu cầu của tiêu chuẩn IEC 60909.
11. Ứng dụng của tính toán ngắn mạch trong thực tế
Tính toán ngắn mạch được áp dụng trong hầu hết các dự án thiết kế và thi công hệ thống điện, từ công trình dân dụng đến các nhà máy công nghiệp có quy mô lớn.
Trong các tòa nhà văn phòng, trung tâm thương mại và khách sạn, kết quả tính toán giúp lựa chọn aptomat tổng, aptomat nhánh, thanh cái và cáp điện phù hợp với điều kiện vận hành thực tế.
Đối với nhà máy sản xuất, tính toán ngắn mạch còn là cơ sở để thiết kế hệ thống phân phối điện trung áp, lựa chọn máy cắt trung thế, kiểm tra khả năng chịu ngắn mạch của tủ MCC, tủ MSB và đánh giá sự phối hợp giữa các cấp bảo vệ.
Trong các dự án năng lượng như điện mặt trời, trạm biến áp hoặc hệ thống có máy phát dự phòng, việc tính toán theo IEC 60909 giúp đánh giá ảnh hưởng của nhiều nguồn điện làm việc song song, từ đó đảm bảo hệ thống vẫn vận hành an toàn khi xảy ra sự cố.
Ngoài ra, kết quả tính toán còn được sử dụng để đánh giá nguy cơ hồ quang điện (Arc Flash), thiết kế hệ thống nối đất và xây dựng phương án bảo trì, vận hành an toàn cho toàn bộ hệ thống điện.
12. Kết luận
Tính toán ngắn mạch theo tiêu chuẩn IEC 60909 là bước không thể thiếu trong thiết kế hệ thống điện hiện đại. Việc xác định chính xác dòng ngắn mạch giúp kỹ sư lựa chọn máy cắt, cáp điện, thanh cái và các thiết bị bảo vệ phù hợp, đồng thời đảm bảo hệ thống đáp ứng đầy đủ các yêu cầu về an toàn, độ tin cậy và khả năng vận hành lâu dài.
Mặc dù hiện nay các phần mềm như ETAP, Ecodial hay DIgSILENT PowerFactory đã hỗ trợ tính toán tự động, việc nắm vững nguyên lý của IEC 60909 vẫn là yêu cầu quan trọng đối với mỗi kỹ sư điện. Khi hiểu rõ cách xác định tổng trở, quy đổi các phần tử trong hệ thống và kiểm tra kết quả tính toán, người thiết kế sẽ dễ dàng phát hiện sai sót, tối ưu chi phí đầu tư và nâng cao chất lượng của hồ sơ thiết kế.
Đối với các công trình công nghiệp, tòa nhà cao tầng, bệnh viện, trung tâm dữ liệu hay nhà máy sản xuất, tính toán ngắn mạch không chỉ là yêu cầu của tiêu chuẩn kỹ thuật mà còn là yếu tố quyết định đến sự an toàn của con người, thiết bị và toàn bộ hệ thống điện trong suốt quá trình vận hành.
