HƯỚNG DẪN VẬN HÀNH HỆ THỐNG NĂNG LƯỢNG MẶT TRỜI ÁP MÁI-QUY TRÌNH VẬN HÀNH AN TOÀN TỐI ƯU
Hệ thống năng lượng mặt trời áp mái đang trở thành giải pháp tiết kiệm năng lượng được nhiều doanh nghiệp, nhà máy, khu công nghiệp, trung tâm thương mại, bệnh viện, trường học và các công trình dân dụng lựa chọn. Bằng cách tận dụng nguồn bức xạ mặt trời để tạo ra điện năng, hệ thống giúp giảm đáng kể chi phí tiền điện, giảm phụ thuộc vào lưới điện quốc gia và góp phần bảo vệ môi trường thông qua việc cắt giảm lượng khí phát thải CO₂.
Tuy nhiên, để hệ thống luôn vận hành ổn định và đạt hiệu suất phát điện cao trong suốt vòng đời từ 25 đến 30 năm thì việc đầu tư thiết bị chất lượng mới chỉ là điều kiện cần. Điều quan trọng hơn là phải xây dựng quy trình vận hành, kiểm tra và bảo dưỡng đúng kỹ thuật. Nếu người vận hành chủ quan hoặc bỏ qua các bước kiểm tra định kỳ, hệ thống có thể gặp nhiều sự cố như giảm sản lượng điện, inverter báo lỗi, chuỗi pin bị mất kết nối, đầu nối MC4 phát nhiệt hoặc thậm chí xảy ra nguy cơ mất an toàn điện.
Theo tài liệu hướng dẫn vận hành của dự án điện mặt trời áp mái, công tác quản lý không chỉ bao gồm việc theo dõi inverter mà còn phải kiểm tra toàn bộ hệ thống từ tấm pin, khung giá đỡ, cáp DC, cáp AC, tủ điện, hệ thống tiếp địa, chống sét, bộ giám sát và kế hoạch bảo dưỡng định kỳ.
Bài viết dưới đây sẽ hướng dẫn chi tiết quy trình vận hành hệ thống năng lượng mặt trời áp mái theo trình tự từ chuẩn bị, khởi động, giám sát, xử lý sự cố cho đến bảo trì định kỳ. Nội dung được tổng hợp từ tài liệu vận hành thực tế kết hợp với kinh nghiệm triển khai các dự án điện mặt trời, giúp doanh nghiệp xây dựng quy trình quản lý đồng bộ, an toàn và tối ưu hiệu quả khai thác hệ thống.
1. Hệ thống năng lượng mặt trời áp mái là gì?
Hệ thống năng lượng mặt trời áp mái (Rooftop Solar System) là hệ thống phát điện sử dụng các tấm pin quang điện (Photovoltaic – PV) được lắp đặt trên mái công trình để chuyển đổi trực tiếp bức xạ mặt trời thành điện năng. Dòng điện một chiều (DC) sinh ra từ các tấm pin sẽ được inverter hòa lưới chuyển đổi thành dòng điện xoay chiều (AC) nhằm cấp điện cho phụ tải hoặc hòa vào lưới điện.
Hiện nay, hệ thống điện mặt trời áp mái được ứng dụng rộng rãi trong nhiều loại công trình như nhà máy sản xuất, kho logistics, trung tâm thương mại, khách sạn, bệnh viện, trường học và nhà ở. Tùy theo quy mô đầu tư, công suất hệ thống có thể dao động từ vài kilowatt đến hàng megawatt.
Trong tài liệu vận hành của dự án tham khảo, hệ thống được thiết kế với công suất khoảng 1 MWp, sử dụng 2.440 tấm pin quang điện công suất 410 Wp, kết hợp 13 inverter GoodWe 60 kW và trạm biến áp 1000 kVA để hòa vào lưới điện trung thế.
Mặc dù nguyên lý hoạt động của hệ thống khá đơn giản, nhưng quá trình vận hành lại đòi hỏi người phụ trách phải hiểu rõ đặc tính của từng thiết bị. Chỉ khi các thành phần hoạt động đồng bộ thì hệ thống mới đạt được sản lượng điện như thiết kế và hạn chế tối đa các sự cố trong quá trình khai thác.
2. Mục tiêu của quy trình vận hành hệ thống năng lượng mặt trời áp mái
Việc xây dựng quy trình vận hành không chỉ nhằm hướng dẫn người sử dụng thao tác đúng kỹ thuật mà còn giúp chuẩn hóa toàn bộ quá trình quản lý hệ thống. Một quy trình đầy đủ sẽ hỗ trợ doanh nghiệp kiểm soát rủi ro, giảm chi phí bảo trì và duy trì hiệu suất phát điện trong thời gian dài.
Các mục tiêu chính của quy trình vận hành bao gồm:
- Đảm bảo an toàn cho người vận hành thông qua việc tuân thủ đầy đủ các quy định về an toàn điện, an toàn làm việc trên cao và sử dụng đúng trang bị bảo hộ cá nhân trước khi tiếp cận thiết bị.
- Duy trì khả năng vận hành ổn định của toàn bộ hệ thống, giúp inverter, tấm pin, cáp điện và các thiết bị bảo vệ luôn hoạt động trong điều kiện kỹ thuật cho phép.
- Phát hiện sớm các dấu hiệu bất thường như suy giảm công suất, phát nhiệt đầu nối, lỗi chuỗi PV, lỗi truyền thông hoặc các cảnh báo của inverter để xử lý kịp thời.
- Tối ưu sản lượng điện hàng ngày, hạn chế các nguyên nhân gây thất thoát công suất như bụi bẩn trên bề mặt tấm pin, bóng che, đầu nối lỏng hoặc nhiệt độ làm việc quá cao.
- Gia tăng tuổi thọ của thiết bị, giảm tần suất sửa chữa lớn và kéo dài thời gian khai thác hiệu quả của toàn bộ hệ thống điện mặt trời.
Một quy trình vận hành khoa học sẽ giúp người quản lý dễ dàng đánh giá hiệu suất của hệ thống thông qua dữ liệu giám sát, đồng thời tạo cơ sở để lập kế hoạch bảo dưỡng định kỳ và dự báo chi phí vận hành trong nhiều năm.
3. Cấu tạo của hệ thống năng lượng mặt trời áp mái
Để vận hành đúng kỹ thuật, trước hết người phụ trách cần hiểu rõ chức năng của từng thiết bị trong hệ thống. Mỗi thành phần đều đảm nhận một nhiệm vụ riêng nhưng có mối liên hệ chặt chẽ với nhau. Chỉ cần một thiết bị gặp sự cố cũng có thể ảnh hưởng đến hiệu suất phát điện của toàn bộ công trình.
3.1 Tấm pin năng lượng mặt trời (PV Module)
Tấm pin quang điện là thiết bị trực tiếp hấp thụ bức xạ mặt trời và chuyển đổi thành điện năng. Đây cũng là hạng mục có số lượng lớn nhất trong toàn bộ hệ thống và quyết định phần lớn sản lượng điện tạo ra.
Trong quá trình vận hành, người quản lý cần thường xuyên kiểm tra tình trạng bề mặt tấm pin để phát hiện các hiện tượng bất thường như nứt kính, bong lớp EVA, đổi màu tế bào quang điện hoặc xuất hiện điểm phát nhiệt (Hotspot). Đồng thời cần quan sát xem bề mặt có bị bám bụi, lá cây hoặc vật cản che bóng hay không vì những yếu tố này đều có thể làm giảm đáng kể hiệu suất phát điện.
Ngoài ra, cần kiểm tra hộp đấu dây phía sau tấm pin và đầu nối MC4 nhằm bảo đảm các điểm tiếp xúc luôn chắc chắn, không bị oxy hóa hoặc phát nhiệt trong quá trình vận hành.
3.2 Hệ thống khung giá đỡ
Khung giá đỡ có nhiệm vụ cố định các tấm pin trên mái và chịu toàn bộ tải trọng của hệ thống trong suốt thời gian khai thác. Đây là hạng mục tuy không tham gia trực tiếp vào quá trình phát điện nhưng lại ảnh hưởng lớn đến độ an toàn và tuổi thọ của công trình.
Trong quá trình kiểm tra định kỳ, cần đánh giá tình trạng bu lông liên kết, thanh rail, kẹp giữa, kẹp biên và các chi tiết liên kết với kết cấu mái. Đồng thời phải kiểm tra hiện tượng ăn mòn, biến dạng hoặc lỏng liên kết sau thời gian dài chịu tác động của nắng, mưa và gió lớn.
Đối với các khu vực thường xuyên có bão hoặc gió mạnh, việc kiểm tra hệ thống giá đỡ sau mỗi mùa mưa là yêu cầu bắt buộc nhằm bảo đảm khả năng chịu lực và tránh nguy cơ dịch chuyển tấm pin.
3.3 Inverter hòa lưới
Inverter được xem là trung tâm điều khiển của hệ thống điện mặt trời. Thiết bị này có nhiệm vụ chuyển đổi dòng điện một chiều từ các chuỗi PV thành dòng điện xoay chiều phù hợp với lưới điện, đồng thời thực hiện nhiều chức năng bảo vệ và giám sát.
Theo tài liệu vận hành, inverter được tích hợp các tính năng như giám sát điện trở cách điện, bảo vệ quá điện áp đầu vào, giám sát dòng rò, chống phát điện khi mất lưới (Anti-Islanding), theo dõi điện áp và dòng điện của từng chuỗi PV.
Trong quá trình vận hành, người phụ trách cần thường xuyên theo dõi trạng thái hoạt động của inverter, kiểm tra các cảnh báo trên màn hình hiển thị, đánh giá nhiệt độ làm việc, khả năng tản nhiệt của quạt làm mát và đối chiếu sản lượng điện với dữ liệu thiết kế để phát hiện sớm các bất thường.
3.4 Hệ thống cáp DC
Hệ thống cáp DC có nhiệm vụ truyền tải dòng điện một chiều từ các chuỗi pin năng lượng mặt trời đến inverter. Đây là phần làm việc ở điện áp cao, thông thường từ 600 đến 1.000 VDC đối với các hệ thống hòa lưới hiện nay. Chính vì vậy, chất lượng thi công cũng như công tác kiểm tra định kỳ đối với cáp DC có ảnh hưởng trực tiếp đến độ an toàn của toàn bộ hệ thống.
Trong quá trình vận hành, người phụ trách cần kiểm tra toàn bộ tuyến cáp nhằm phát hiện các dấu hiệu bất thường trước khi chúng phát triển thành sự cố lớn. Những hư hỏng nhỏ như lớp vỏ cáp bị rạn nứt hoặc đầu nối tiếp xúc không tốt đều có thể gây phát nhiệt, phóng hồ quang điện hoặc làm suy giảm hiệu suất phát điện.
Các hạng mục cần kiểm tra bao gồm:
- Kiểm tra lớp vỏ cách điện của cáp để phát hiện hiện tượng lão hóa, nứt gãy hoặc hư hỏng do tia UV và điều kiện thời tiết ngoài trời.
- Kiểm tra đầu nối MC4 nhằm bảo đảm các đầu cắm được khóa đúng kỹ thuật, không bị lỏng, oxy hóa hoặc phát nhiệt khi mang tải.
- Kiểm tra toàn bộ tuyến cáp để phát hiện vị trí bị chuột cắn, bị chèn ép hoặc cọ sát vào các cạnh sắc của kết cấu mái.
- Đảm bảo cáp được cố định chắc chắn trên máng cáp hoặc kẹp giữ, không để võng xuống mái hoặc tiếp xúc trực tiếp với bề mặt tôn.
- Quan sát màu sắc của đầu cos và đầu nối, nếu xuất hiện hiện tượng đổi màu hoặc cháy xém cần ngừng vận hành để kiểm tra ngay.
Ngoài việc kiểm tra bằng mắt thường, nên sử dụng camera nhiệt hoặc thiết bị đo chuyên dụng trong các đợt bảo trì định kỳ để phát hiện sớm những điểm phát nhiệt bất thường tại các đầu nối DC.
3.5 Hệ thống cáp AC
Sau khi dòng điện một chiều được inverter chuyển đổi thành điện xoay chiều, điện năng sẽ được truyền đến tủ điện phân phối hoặc trạm biến áp thông qua hệ thống cáp AC. Mặc dù điện áp AC quen thuộc hơn trong các hệ thống điện công nghiệp, nhưng nếu không được kiểm tra thường xuyên thì vẫn có thể xảy ra các sự cố như phát nóng đầu cáp, quá tải hoặc chạm chập.
Trong quá trình vận hành, cần chú ý các nội dung sau:
- Kiểm tra tình trạng cách điện của toàn bộ tuyến cáp, bảo đảm không có hiện tượng bong tróc hoặc hư hỏng cơ học.
- Kiểm tra các đầu cos tại MCCB, ACB, thanh cái và inverter nhằm phát hiện sớm hiện tượng lỏng mối nối.
- Đo nhiệt độ tại các đầu đấu nối bằng camera nhiệt để phát hiện các điểm tiếp xúc có điện trở lớn.
- Quan sát hệ thống máng cáp, giá đỡ và phụ kiện nhằm bảo đảm cáp không bị võng hoặc chịu lực kéo quá mức.
- Kiểm tra dòng điện làm việc của từng pha để đánh giá khả năng cân bằng tải và phát hiện các dấu hiệu quá tải.
Việc kiểm tra cáp AC nên được thực hiện đồng thời với kiểm tra tủ điện để đánh giá tổng thể tình trạng làm việc của hệ thống.
3.6 Hệ thống tiếp địa
Tiếp địa là một trong những hạng mục quan trọng nhất của hệ thống điện mặt trời áp mái nhưng cũng là hạng mục thường bị xem nhẹ trong quá trình vận hành. Một hệ thống tiếp địa đạt yêu cầu sẽ giúp tiêu tán dòng điện rò, giảm điện áp chạm và nâng cao hiệu quả bảo vệ của các thiết bị chống sét.
Theo tài liệu hướng dẫn vận hành, toàn bộ hệ thống tiếp địa cần được kiểm tra định kỳ nhằm bảo đảm khả năng làm việc ổn định của thiết bị bảo vệ.
Người vận hành cần kiểm tra các nội dung sau:
- Kiểm tra sự liên tục của dây tiếp địa giữa tấm pin, khung giá đỡ, inverter, tủ điện và hệ thống tiếp địa tổng.
- Kiểm tra các mối nối tiếp địa để bảo đảm không bị oxy hóa hoặc lỏng sau thời gian dài sử dụng.
- Đo điện trở tiếp địa theo định kỳ nhằm đánh giá khả năng tiêu tán dòng điện xuống đất.
- Quan sát hệ thống cọc tiếp địa và dây dẫn để phát hiện hiện tượng ăn mòn hoặc hư hỏng cơ học.
- Đối chiếu kết quả đo với tiêu chuẩn thiết kế để có kế hoạch xử lý khi giá trị điện trở tăng cao.
Nếu hệ thống tiếp địa không đạt yêu cầu, các thiết bị điện tử như inverter, datalogger hoặc bộ điều khiển rất dễ bị hư hỏng khi xảy ra hiện tượng quá áp hoặc sét lan truyền.
3.7 Hệ thống chống sét
Do các tấm pin được lắp đặt trên mái công trình và có diện tích lớn nên nguy cơ chịu ảnh hưởng của sét đánh trực tiếp hoặc sét lan truyền luôn ở mức cao. Vì vậy, hệ thống chống sét cần được kiểm tra thường xuyên nhằm bảo đảm khả năng bảo vệ toàn bộ thiết bị.
Một hệ thống chống sét hoàn chỉnh thường bao gồm kim thu sét, dây dẫn xuống, hệ thống tiếp địa và thiết bị chống sét lan truyền (SPD) lắp đặt tại các tủ điện AC và DC.
Trong quá trình vận hành, cần thực hiện các công việc sau:
- Kiểm tra tình trạng của kim thu sét, dây thoát sét và các điểm liên kết với kết cấu công trình.
- Kiểm tra chỉ thị trạng thái của thiết bị SPD để xác định thiết bị còn khả năng bảo vệ hay cần thay thế.
- Đo điện trở tiếp địa của hệ thống chống sét theo chu kỳ bảo trì nhằm bảo đảm giá trị luôn nằm trong giới hạn thiết kế.
- Quan sát các đầu nối nhằm phát hiện hiện tượng ăn mòn hoặc lỏng liên kết do ảnh hưởng của môi trường.
- Kiểm tra toàn bộ hệ thống sau mỗi trận giông lớn hoặc sau khi ghi nhận có hiện tượng sét đánh trong khu vực.
Việc thay thế SPD cần được thực hiện ngay khi thiết bị chuyển sang trạng thái hỏng nhằm tránh nguy cơ các xung điện áp cao truyền trực tiếp vào inverter và các thiết bị điều khiển.
3.8 Hệ thống giám sát và điều khiển
Hầu hết các hệ thống điện mặt trời hiện đại đều được tích hợp phần mềm giám sát từ xa nhằm hỗ trợ người vận hành theo dõi tình trạng hoạt động của thiết bị theo thời gian thực. Dữ liệu được thu thập liên tục từ inverter, đồng hồ đo điện, cảm biến bức xạ và các thiết bị truyền thông sẽ giúp đánh giá chính xác hiệu suất phát điện của toàn hệ thống.

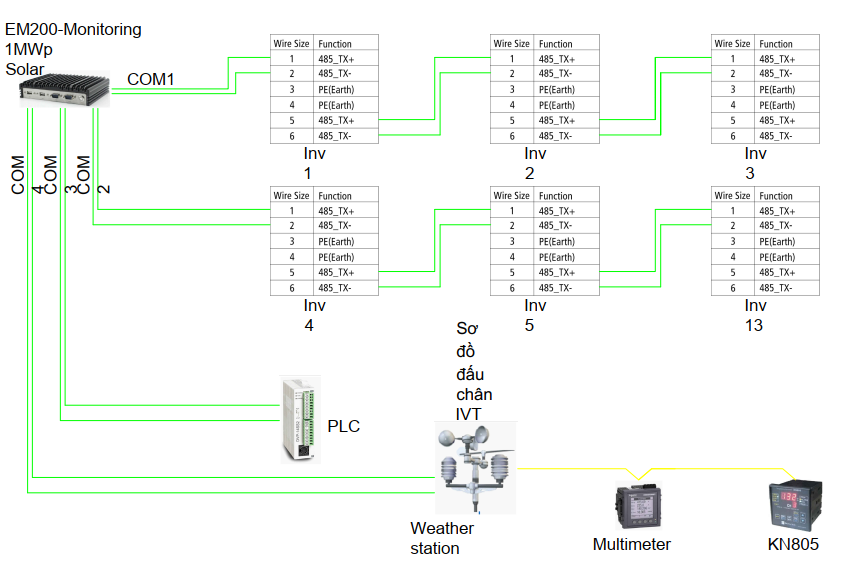

Theo tài liệu vận hành, hệ thống giám sát bao gồm bộ đo bức xạ mặt trời, cảm biến nhiệt độ, PLC, đồng hồ đo điện năng và phần mềm theo dõi trên máy tính hoặc thiết bị di động.
Thông qua phần mềm giám sát, người quản lý có thể theo dõi đồng thời nhiều thông số quan trọng như:
- Công suất phát điện tức thời của từng inverter và của toàn hệ thống.
- Sản lượng điện theo giờ, theo ngày, theo tháng và theo năm để đánh giá hiệu quả khai thác.
- Điện áp, dòng điện và công suất của từng chuỗi PV nhằm phát hiện nhanh các chuỗi hoạt động bất thường.
- Điện áp, dòng điện, tần số và hệ số công suất phía AC để kiểm tra chất lượng hòa lưới.
- Bức xạ mặt trời, nhiệt độ môi trường và nhiệt độ tấm pin nhằm phân tích nguyên nhân thay đổi sản lượng điện.
- Nhật ký cảnh báo và lịch sử lỗi của inverter để phục vụ công tác chẩn đoán và bảo trì.
Việc theo dõi dữ liệu hằng ngày không chỉ giúp phát hiện sớm các thiết bị hoạt động kém hiệu quả mà còn là cơ sở để lập báo cáo sản lượng, đánh giá hiệu suất đầu tư và xây dựng kế hoạch bảo trì phù hợp.
4. Quy định an toàn khi vận hành hệ thống năng lượng mặt trời áp mái
Hệ thống điện mặt trời áp mái luôn tồn tại điện áp ngay cả khi mất điện lưới, bởi các tấm pin vẫn phát điện khi có ánh sáng. Do đó, mọi công việc kiểm tra, vận hành hoặc bảo trì đều phải tuân thủ nghiêm ngặt các quy định về an toàn điện và an toàn làm việc trên cao.
Theo tài liệu hướng dẫn vận hành, chỉ những nhân sự đã được huấn luyện an toàn mới được phép làm việc tại dự án. Khi thao tác với thiết bị điện cần sử dụng đầy đủ đồ bảo hộ, làm việc tối thiểu hai người và không tiến hành sửa chữa trong điều kiện mưa lớn hoặc gió mạnh. Đối với khu vực pin mặt trời, phải kiểm tra điện áp trước khi tiếp cận vì điện áp DC có thể đạt trên 800 V.
Để bảo đảm an toàn trong suốt quá trình vận hành, người thực hiện cần tuân thủ các nguyên tắc sau:
- Trang bị đầy đủ nón bảo hộ, giày cách điện, găng tay cách điện, kính bảo hộ và dây đai an toàn khi làm việc trên mái.
- Kiểm tra tình trạng của dụng cụ đo điện, thiết bị bảo hộ và phương tiện cứu hộ trước khi bắt đầu công việc.
- Thực hiện quy trình cô lập nguồn điện (Lock Out/Tag Out) trước khi bảo trì nhằm ngăn ngừa nguy cơ đóng điện ngoài ý muốn.
- Không thao tác trực tiếp trên các đầu nối DC khi hệ thống vẫn đang mang điện hoặc chưa xác nhận điều kiện an toàn.
- Ngừng toàn bộ công việc khi xuất hiện mưa, giông sét hoặc gió mạnh vì đây là những điều kiện tiềm ẩn nguy cơ mất an toàn rất cao.
- Tuyệt đối không bước lên bề mặt tấm pin, không kéo lê dụng cụ trên mặt kính và không đặt vật nặng lên các mô-đun quang điện.
- Luôn bố trí bình chữa cháy, hộp sơ cứu và phương tiện liên lạc tại khu vực làm việc để sẵn sàng xử lý khi có sự cố xảy ra.
5. Kiểm tra trước khi đưa hệ thống vào vận hành
Trước khi đóng điện và đưa hệ thống năng lượng mặt trời áp mái vào hoạt động, người vận hành cần thực hiện kiểm tra tổng thể nhằm bảo đảm toàn bộ thiết bị đang ở trạng thái sẵn sàng. Đây là bước quan trọng giúp phát hiện sớm các lỗi lắp đặt, kết nối hoặc hư hỏng phát sinh sau thời gian vận hành và bảo trì.
Việc kiểm tra nên được thực hiện theo danh mục (Checklist) để tránh bỏ sót các hạng mục quan trọng.
Kiểm tra tấm pin năng lượng mặt trời
Tấm pin là nơi trực tiếp tạo ra điện năng nên cần được kiểm tra đầu tiên.
Các nội dung cần thực hiện bao gồm:
- Kiểm tra bề mặt kính để phát hiện hiện tượng nứt, vỡ, trầy xước hoặc xuất hiện các điểm phát nhiệt bất thường trên tế bào quang điện.
- Quan sát tình trạng bụi bẩn, lá cây, phân chim hoặc các vật cản che bóng có thể làm giảm sản lượng phát điện của từng chuỗi PV.
- Kiểm tra khung nhôm và hộp đấu dây phía sau tấm pin nhằm bảo đảm không bị biến dạng, ăn mòn hoặc thấm nước.
- Kiểm tra đầu nối MC4 và dây dẫn DC để bảo đảm các đầu cắm được khóa chắc chắn, đúng cực tính và không có dấu hiệu phát nhiệt.
Kiểm tra hệ thống khung đỡ
Khung đỡ phải đủ khả năng chịu tải trong suốt thời gian khai thác của hệ thống.
Người vận hành cần:
- Kiểm tra toàn bộ bu lông, ê-cu và kẹp giữ nhằm bảo đảm các liên kết vẫn chắc chắn sau thời gian chịu tác động của gió và rung động.
- Quan sát tình trạng thanh rail, giá đỡ và chân liên kết với mái để phát hiện hiện tượng cong vênh hoặc ăn mòn.
- Đánh giá độ ổn định của toàn bộ kết cấu nhằm bảo đảm không có nguy cơ dịch chuyển hoặc rung lắc khi gặp gió lớn.
Kiểm tra hệ thống điện
Hệ thống điện cần được kiểm tra kỹ trước khi đóng điện.
Các hạng mục cần chú ý gồm:
- Kiểm tra điện áp chuỗi PV theo đúng giá trị thiết kế và bảo đảm không vượt quá điện áp đầu vào cho phép của inverter.
- Đo điện trở cách điện giữa dây dẫn và tiếp địa để đánh giá chất lượng cách điện của hệ thống.
- Kiểm tra cực tính của từng chuỗi PV nhằm tránh hiện tượng đấu ngược cực gây hư hỏng inverter.
- Kiểm tra MCCB, cầu chì, SPD và các thiết bị bảo vệ để bảo đảm đang ở trạng thái hoạt động bình thường.
- Kiểm tra hệ thống tiếp địa và chống sét trước khi đóng điện toàn bộ hệ thống.
Sau khi hoàn thành các bước kiểm tra và xác nhận không có bất thường, người vận hành mới được phép thực hiện quy trình khởi động.
6. Quy trình khởi động hệ thống năng lượng mặt trời áp mái
Việc khởi động đúng trình tự giúp inverter nhận biết đầy đủ các thông số của hệ thống, đồng thời hạn chế nguy cơ phát sinh lỗi trong quá trình hòa lưới.
Quy trình khởi động nên được thực hiện theo các bước sau:
Bước 1. Kiểm tra điều kiện vận hành
Xác nhận thời tiết phù hợp, không có mưa lớn hoặc giông sét. Đồng thời kiểm tra khu vực inverter, tủ điện và các thiết bị phụ trợ không có dấu hiệu bất thường.
Bước 2. Đóng nguồn AC
Đóng MCCB hoặc ACB phía AC để cấp nguồn lưới cho inverter. Sau khi có điện lưới, inverter sẽ thực hiện quá trình tự kiểm tra các thông số bên trong.
Bước 3. Đóng nguồn DC
Đóng DC Switch hoặc cầu dao DC theo đúng trình tự của nhà sản xuất. Lúc này inverter sẽ nhận điện áp từ các chuỗi PV và bắt đầu quá trình khởi tạo.
Bước 4. Chờ inverter đồng bộ
Inverter sẽ tự động kiểm tra điện áp, tần số, điện trở cách điện, điện áp chuỗi PV và các điều kiện hòa lưới. Nếu toàn bộ thông số đạt yêu cầu, thiết bị sẽ chuyển sang chế độ phát điện.
Bước 5. Kiểm tra thông số vận hành
Sau khi inverter hoạt động ổn định, cần kiểm tra:
- Công suất phát điện.
- Điện áp DC.
- Dòng điện DC.
- Điện áp AC.
- Dòng điện AC.
- Tần số.
- Hệ số công suất.
- Trạng thái cảnh báo.
Nếu các thông số đều nằm trong giới hạn cho phép thì hệ thống được xem là vận hành bình thường.
7. Quy trình dừng hệ thống
Việc dừng hệ thống cũng phải tuân thủ đúng trình tự nhằm bảo vệ inverter và các thiết bị điện.
Các bước thực hiện gồm:
Bước 1: Ngắt MCCB hoặc ACB phía AC để inverter dừng phát điện lên lưới.
Bước 2: Chờ inverter tự động ngừng hoạt động hoàn toàn theo hướng dẫn của nhà sản xuất.
Bước 3: Ngắt DC Switch để cô lập các chuỗi pin khỏi inverter.
Bước 4: Chờ khoảng 5 phút để các tụ điện bên trong inverter xả hết điện tích trước khi tiến hành kiểm tra hoặc bảo trì.
Theo tài liệu hướng dẫn vận hành, đây là trình tự cần tuân thủ nhằm bảo đảm an toàn cho người thao tác và tránh làm hư hỏng thiết bị.
8. Hướng dẫn vận hành Inverter
Inverter là thiết bị quan trọng nhất của hệ thống điện mặt trời áp mái. Trong quá trình vận hành, người quản lý cần theo dõi trạng thái làm việc của inverter hằng ngày để phát hiện sớm các bất thường.
Theo tài liệu hướng dẫn, inverter được tích hợp nhiều chức năng bảo vệ như giám sát điện trở cách điện, bảo vệ quá điện áp đầu vào, giám sát dòng rò, chống phát điện khi mất lưới và theo dõi từng chuỗi PV.
Các nội dung cần kiểm tra bao gồm:
- Kiểm tra đèn báo trạng thái để xác định inverter đang phát điện, chờ khởi động hay đang xuất hiện cảnh báo.
- Theo dõi nhiệt độ làm việc nhằm bảo đảm quạt làm mát hoạt động hiệu quả và thiết bị không bị quá nhiệt.
- Kiểm tra công suất phát điện theo từng thời điểm để so sánh với điều kiện bức xạ mặt trời thực tế.
- Theo dõi dữ liệu từng MPPT nhằm phát hiện chuỗi PV có sản lượng thấp bất thường.
- Kiểm tra lịch sử cảnh báo trên phần mềm giám sát để đánh giá xu hướng hoạt động của thiết bị.
9. Các lỗi Inverter thường gặp và cách xử lý
Trong quá trình vận hành, inverter có thể xuất hiện nhiều loại cảnh báo khác nhau. Người quản lý cần xác định đúng nguyên nhân trước khi thực hiện các thao tác xử lý.
Một số lỗi thường gặp gồm:
Điện áp chuỗi PV quá cao
Nguyên nhân thường do đấu nối sai số lượng tấm pin hoặc nhiệt độ môi trường thấp làm điện áp tăng vượt giới hạn thiết kế.
Điện trở cách điện thấp
Nguyên nhân có thể do nước xâm nhập đầu nối MC4, cáp DC hư hỏng hoặc tấm pin bị rò điện.
Mất điện lưới
Khi lưới điện mất, inverter sẽ tự động kích hoạt chức năng Anti-Islanding và dừng phát điện để bảo đảm an toàn.
Quá nhiệt inverter
Nguyên nhân thường xuất phát từ quạt làm mát bẩn, khu vực lắp đặt thông gió kém hoặc nhiệt độ môi trường quá cao.
Lỗi truyền thông
Có thể do cáp mạng, bộ datalogger hoặc kết nối Internet gặp sự cố khiến dữ liệu không truyền về hệ thống giám sát.
Trong mọi trường hợp, không nên tự ý reset inverter nhiều lần khi chưa xác định rõ nguyên nhân gây lỗi.
10. Quy trình vệ sinh tấm pin năng lượng mặt trời
Theo tài liệu vận hành, vệ sinh tấm pin đúng cách giúp duy trì hiệu suất phát điện và kéo dài tuổi thọ của mô-đun quang điện.
Khi vệ sinh cần tuân thủ các yêu cầu sau:
- Chỉ thực hiện trước 8 giờ sáng hoặc sau 16 giờ chiều khi nhiệt độ bề mặt tấm pin đã giảm.
- Kiểm tra toàn bộ tấm pin, đầu nối MC4 và dây dẫn trước khi tiến hành vệ sinh nhằm phát hiện các vị trí rò điện.
- Sử dụng nước sạch hoặc nước đã qua xử lý, không chứa cặn bẩn hoặc tạp chất có khả năng làm xước mặt kính.
- Dùng chổi mềm hoặc khăn chuyên dụng để làm sạch bề mặt, tuyệt đối không sử dụng vật cứng hoặc hóa chất ăn mòn.
- Không phun tia nước áp lực cao trực tiếp lên đầu nối điện, inverter hoặc hộp đấu dây phía sau tấm pin.
- Người thực hiện phải mang đầy đủ găng tay, giày cách điện và không được bước trực tiếp lên bề mặt tấm pin trong suốt quá trình vệ sinh.
11. Vận hành trạm biến áp hợp bộ
Đối với các hệ thống điện mặt trời công suất lớn, điện năng sau inverter sẽ được truyền qua trạm biến áp để hòa vào lưới điện trung thế.
Người vận hành cần:
- Kiểm tra nhiệt độ máy biến áp, mức dầu và tình trạng làm việc của các thiết bị đóng cắt.
- Kiểm tra điện áp, dòng điện và tải của từng pha để đánh giá khả năng làm việc của máy biến áp.
- Theo dõi các thiết bị bảo vệ như rơ-le, cầu chì và máy cắt nhằm phát hiện kịp thời các bất thường.
- Kiểm tra hệ thống tiếp địa và chống sét của trạm theo đúng kế hoạch bảo trì.
- Ghi chép đầy đủ các thông số vận hành vào nhật ký để phục vụ công tác quản lý và phân tích sự cố.
12. Kế hoạch bảo dưỡng định kỳ hệ thống năng lượng mặt trời áp mái
Bảo dưỡng định kỳ là công việc không thể thiếu để duy trì hiệu suất phát điện, kéo dài tuổi thọ thiết bị và hạn chế các sự cố phát sinh trong quá trình vận hành. Tùy theo điều kiện môi trường, cường độ khai thác và khuyến cáo của nhà sản xuất, doanh nghiệp có thể điều chỉnh tần suất bảo dưỡng cho phù hợp. Tuy nhiên, toàn bộ quá trình cần được thực hiện theo kế hoạch cụ thể và có đầy đủ nhật ký theo dõi.
Kiểm tra hằng ngày
Mỗi ngày, người vận hành nên theo dõi nhanh tình trạng hoạt động của hệ thống thông qua phần mềm giám sát và kiểm tra trực quan tại hiện trường.
Các nội dung cần thực hiện gồm:
- Kiểm tra trạng thái hoạt động của inverter, bảo đảm thiết bị phát điện bình thường và không xuất hiện cảnh báo hoặc mã lỗi mới.
- Theo dõi công suất tức thời và sản lượng điện trong ngày, đồng thời so sánh với điều kiện thời tiết để phát hiện sớm dấu hiệu suy giảm hiệu suất.
- Quan sát khu vực lắp đặt nhằm phát hiện các hiện tượng bất thường như cáp bị lỏng, nước đọng, vật cản che bóng hoặc hư hỏng cơ khí.
Kiểm tra hằng tháng
Định kỳ mỗi tháng cần kiểm tra chi tiết hơn đối với các thiết bị chính của hệ thống nhằm phát hiện các hư hỏng nhỏ trước khi phát triển thành sự cố lớn.
Các công việc bao gồm:
- Kiểm tra tình trạng bề mặt tấm pin, khung giá đỡ và các đầu nối MC4 để phát hiện hiện tượng nứt, lỏng hoặc ăn mòn.
- Kiểm tra cáp DC, cáp AC, tủ điện và các thiết bị đóng cắt nhằm bảo đảm các mối nối chắc chắn, không có dấu hiệu phát nhiệt hoặc hư hỏng cách điện.
- Vệ sinh inverter, khe tản nhiệt và quạt làm mát, đồng thời kiểm tra khả năng thông gió tại khu vực lắp đặt.
- Vệ sinh tấm pin khi bề mặt tích tụ nhiều bụi bẩn, giúp duy trì hiệu suất phát điện theo đúng thiết kế.
Kiểm tra hằng quý
Sau mỗi ba tháng, nên thực hiện kiểm tra chuyên sâu để đánh giá toàn diện tình trạng kỹ thuật của hệ thống.
Các hạng mục cần thực hiện gồm:
- Đo điện trở tiếp địa và kiểm tra toàn bộ hệ thống chống sét nhằm bảo đảm khả năng bảo vệ vẫn đáp ứng yêu cầu thiết kế.
- Kiểm tra nhiệt độ các đầu nối bằng camera nhiệt để phát hiện sớm các điểm tiếp xúc có điện trở lớn hoặc nguy cơ phát nhiệt.
- Kiểm tra độ chắc chắn của toàn bộ bu lông liên kết, khung giá đỡ và kết cấu lắp đặt trên mái.
- Đánh giá sản lượng điện của từng inverter và từng chuỗi PV để phát hiện các khu vực hoạt động kém hiệu quả.
Kiểm tra hằng năm
Đây là đợt bảo dưỡng tổng thể nhằm đánh giá toàn bộ hệ thống sau một năm vận hành liên tục.
Các công việc cần thực hiện bao gồm:
- Kiểm tra toàn diện tấm pin, inverter, tủ điện, hệ thống cáp, thiết bị bảo vệ, tiếp địa và chống sét theo checklist bảo trì.
- Đo và ghi nhận các thông số điện như điện áp, dòng điện, điện trở cách điện và điện trở tiếp địa để so sánh với giá trị ban đầu.
- Hiệu chuẩn hoặc kiểm tra độ chính xác của các thiết bị đo lường, cảm biến và hệ thống giám sát nếu cần thiết.
- Tổng hợp lịch sử vận hành, đánh giá hiệu suất phát điện trong năm và lập kế hoạch sửa chữa hoặc thay thế các thiết bị có dấu hiệu xuống cấp.
Việc thực hiện đầy đủ kế hoạch bảo dưỡng định kỳ không chỉ giúp hệ thống vận hành ổn định và an toàn mà còn duy trì hiệu suất phát điện ở mức cao trong suốt vòng đời khai thác, đồng thời giảm chi phí sửa chữa và hạn chế thời gian ngừng hoạt động ngoài kế hoạch.
13. Kết luận
Vận hành hệ thống năng lượng mặt trời áp mái không chỉ đơn thuần là theo dõi sản lượng điện mà còn bao gồm toàn bộ quá trình kiểm tra, giám sát, bảo trì và xử lý sự cố của các thiết bị trong hệ thống. Một quy trình vận hành được xây dựng đầy đủ sẽ giúp doanh nghiệp khai thác tối đa hiệu quả đầu tư, kéo dài tuổi thọ của tấm pin và inverter, đồng thời giảm thiểu rủi ro mất an toàn trong quá trình sử dụng.
TẢI FILE HƯỚNG DẪN VẬN HÀNH HỆT THỐNG NLMT ÁP MÁI
XEM CÁC BIỆN PHÁP THI CÔNG ĐIỆN KHÁC : THI CÔNG HỆ THỐNG ĐIỆN
XEM CÁC BIỆN PHÁP THI CÔNG ĐIỆN NHẸ KHÁC : THI CÔNG HỆ THỐNG ĐIỆN NHẸ
LIÊN HỆ
Nếu bạn có nhu cầu về thiết kế, thi công hệ thống Năng Lượng Mặt Trời hoặc hệ thống điện- điên nhẹ vui lòng liên hệ thông tin bên dưới
CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ TRIỀU MINH
ĐỊA CHỈ: 109 NGUYỄN THỊ NHUNG. P. HIỆP BÌNH, TP. HỒ CHÍ MINH
MAIL: TRIEUMINH@TRIEUMINH.COM
ĐIỆN THOẠI (ZALO): 0976.422.223
Xem thêm
- THI CÔNG HỆ THỐNG ĐIỆN VÀ ĐIỆN NHẸ
- QUY TRÌNH THI CÔNG HỆ THỐNG NLMT ÁP MÁI
- THI CÔNG HỆ THỐNG NĂNG LƯỢNG MẶT TRỜI
- THI CÔNG HỆ THỐNG ĐIỆN
- GIỚI THIỆU CÔNG TY KỸ THUẬT CÔNG NGHỆ TRIỀU MINH
- CÔNG TY CƠ ĐIỆN TPHCM-NHÀ THẦU CƠ ĐIỆN TRIỀU MINH
- FANPAGE TRIỀU MINH
