SO SÁNH ỐNG GIÓ TRÒN VÀ ỐNG GIÓ VUÔNG

Trong thiết kế và thi công hệ thống HVAC, việc lựa chọn giữa ống gió tròn và ống gió vuông (chữ nhật) không chỉ ảnh hưởng đến hiệu suất vận hành mà còn quyết định trực tiếp đến chi phí đầu tư, tiến độ thi công và tuổi thọ hệ thống.

Bài viết dưới đây sẽ phân tích chuyên sâu từ cấu tạo, nguyên lý làm việc, ưu nhược điểm đến tốc độ thi công thực tế, giúp bạn đưa ra lựa chọn tối ưu nhất cho từng loại công trình.

---

1. Tổng quan hệ thống ống gió trong HVAC

Ống gió là thành phần chính trong hệ thống thông gió – điều hòa không khí, có nhiệm vụ:

• Phân phối không khí lạnh/nóng

• Hút khí thải, khí tươi

• Cân bằng áp suất trong không gian

Hai dạng phổ biến nhất hiện nay:

• Ống gió tròn (Round Duct / Spiral Duct)

• Ống gió vuông – chữ nhật (Rectangular Duct)

---

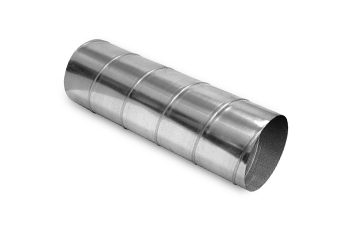

2. Cấu tạo chi tiết ống gió tròn

2.1 Thành phần chính

Ống gió tròn, đặc biệt là loại spiral duct, có cấu tạo gồm:

1. Thân ống

• Vật liệu: tôn mạ kẽm, inox hoặc nhôm

• Được cuốn xoắn bằng máy tự động

• Có gân xoắn tăng cứng

2. Mối nối (Joint)

• Kiểu nối: slip joint hoặc clamp

• Có thể dùng gioăng cao su chống rò rỉ

3. Phụ kiện đi kèm

• Cút tròn (elbow)

• Tê (tee)

• Côn thu (reducer)

• Miệng gió

4. Lớp bảo ôn (nếu có)

• Bông thủy tinh / cao su lưu hóa

• Bọc ngoài bằng bạc hoặc tôn

---

2.2 Đặc điểm cấu tạo nổi bật

• Kết cấu liền mạch, ít góc cạnh

• Ít mối ghép → giảm rò rỉ

• Gân xoắn giúp tăng độ cứng → không cần gia cường nhiều

👉 Đây là lý do ống gió tròn có hiệu suất khí động học cao.

---

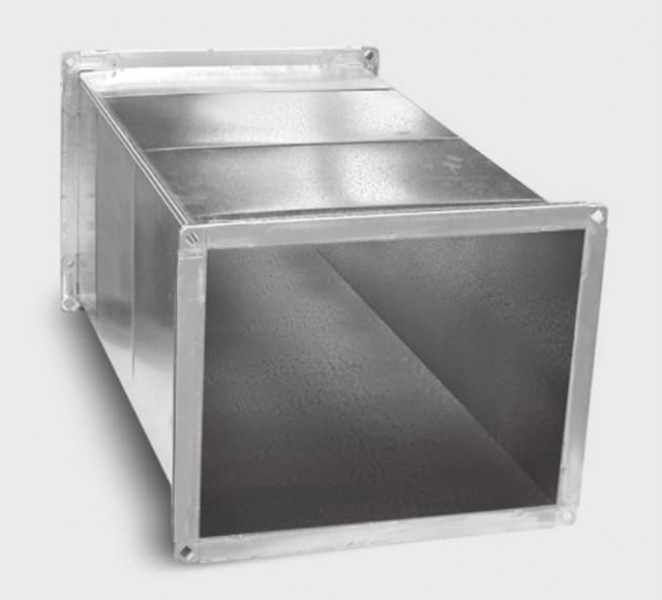

3. Cấu tạo chi tiết ống gió vuông (chữ nhật)

3.1 Thành phần chính

1. Thân ống

• Gia công từ tấm tôn phẳng

• Gấp cạnh tạo thành hình chữ nhật

2. Mặt bích (Flange)

• Dùng để nối các đoạn ống

• Có thể là TDF, TDC hoặc V-flange

3. Gân tăng cứng

• Thanh gia cường chống biến dạng

• Bắt buộc khi kích thước lớn

4. Gioăng kín khí

• Cao su hoặc keo silicone

• Đảm bảo độ kín tại mối nối

5. Phụ kiện

• Co vuông

• Tê vuông

• Côn thu chữ nhật

---

3.2 Đặc điểm cấu tạo nổi bật

• Nhiều chi tiết ghép nối

• Có góc vuông → tạo nhiễu dòng khí

• Phụ thuộc tay nghề gia công

👉 Điều này khiến chất lượng ống gió vuông phụ thuộc nhiều vào đội thi công.

---

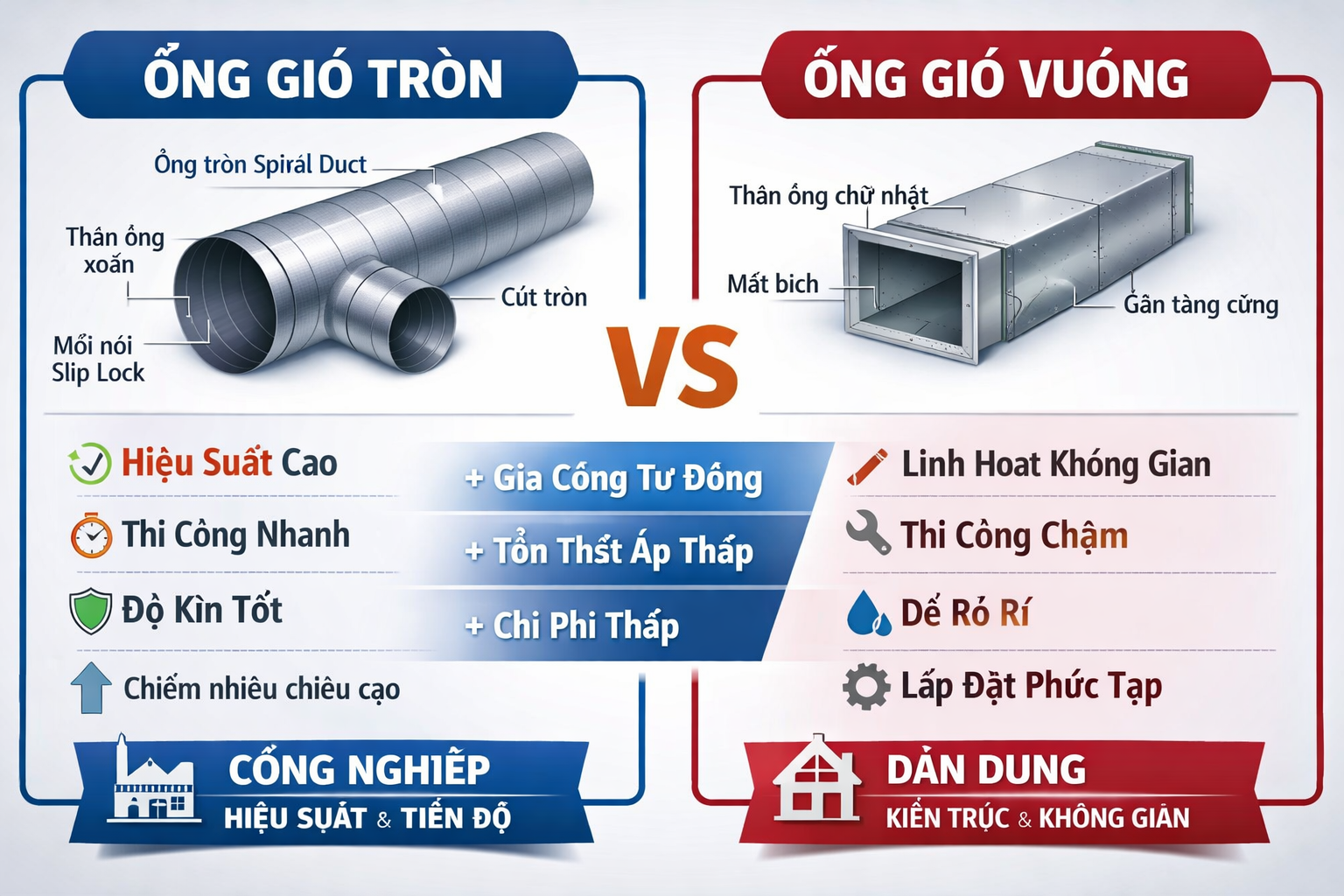

4. So sánh ống gió tròn, ống gió vuông chi tiết

4.1 Hiệu suất khí động học

Ống gió tròn:

• Dòng khí lưu thông đều

• Ít ma sát

• Giảm tổn thất áp suất 10–20%

Ống gió vuông:

• Dòng khí bị xoáy tại góc

• Tăng lực cản

👉 Ống gió tròn vượt trội về hiệu suất

---

4.2 Độ kín khí và thất thoát năng lượng

• Ống tròn: ít mối nối → kín hơn

• Ống vuông: nhiều bích → dễ rò rỉ

👉 Giảm rò rỉ = tiết kiệm điện quạt

---

4.3 So sánh ống gió tròn và ống gió vuông về vật liệu và trọng lượng

• Ống tròn: dùng ít vật liệu hơn ~15–25%

• Ống vuông: cần thêm gân tăng cứng

👉 Ống tròn nhẹ hơn → giảm tải kết cấu treo

---

5. SO SÁNH TIẾN ĐỘ THI CÔNG – YẾU TỐ QUYẾT ĐỊNH DỰ ÁN

Đây là phần rất quan trọng nhưng thường bị bỏ qua.

5.1 Gia công tại nhà máy

Ống gió tròn:

• Sản xuất bằng máy tự động

• Tốc độ cao, đồng đều

• Ít lỗi kỹ thuật

Ống gió vuông:

• Gia công bán thủ công

• Cắt – gấp – ghép – bích

• Phụ thuộc tay nghề

👉 Ống tròn nhanh hơn 30–50% ở khâu sản xuất

---

5.2 Vận chuyển

Ống tròn:

• Có thể lồng vào nhau (nesting)

• Giảm chi phí vận chuyển

Ống vuông:

• Cồng kềnh, chiếm diện tích

• Khó tối ưu container

---

5.3 Lắp đặt tại công trình

Ống gió tròn:

• Ít mối nối

• Lắp nhanh bằng clamp

• Không cần căn chỉnh nhiều

Ống gió vuông:

• Lắp từng đoạn bằng mặt bích

• Cần căn chỉnh, siết bulong

• Mất thời gian

👉 Tiến độ lắp đặt ống tròn nhanh hơn 20–40%

---

5.4 Tổng tiến độ dự án

👉 Kết luận: Ống gió tròn giúp rút ngắn tiến độ toàn dự án đáng kể

---

6. So sánh về chi phí tổng thể

6.1 Chi phí đầu tư ban đầu

• Ống tròn: thấp hơn

• Ống vuông: cao hơn do vật liệu + nhân công

6.2 Chi phí vận hành

• Ống tròn: tiết kiệm điện

• Ống vuông: tiêu hao năng lượng cao hơn

6.3 Chi phí bảo trì

• Ống tròn: ít rò rỉ → ít bảo trì

• Ống vuông: dễ hở mối nối

---

7. Ứng dụng thực tế từng loại

7.1 Ống gió tròn

• Nhà xưởng, nhà máy

• Trung tâm thương mại trần hở

• Hệ thống hút bụi, hút khói

• HVAC công nghiệp

•

7.2 Ống gió vuông

• Chung cư

• Khách sạn

• Văn phòng

• Bệnh viện

---

8. Ưu nhược điểm tổng hợp

8.1 Ống gió tròn

Ưu điểm:

• Hiệu suất cao

• Kín khí tốt

• Thi công nhanh

• Chi phí thấp

Nhược điểm:

• Chiếm chiều cao

• Khó đi trong không gian hẹp

---

8.2 Ống gió vuông

Ưu điểm:

• Linh hoạt không gian

• Dễ giấu trần

Nhược điểm:

• Tổn thất áp cao

• Thi công chậm

• Dễ rò rỉ

---

9. Kinh nghiệm lựa chọn tối ưu (chuẩn kỹ sư MEP)

Chọn ống gió tròn khi:

• Ưu tiên hiệu suất

• Cần thi công nhanh

• Dự án lớn, công nghiệp

Chọn ống gió vuông khi:

• Không gian trần thấp

• Công trình dân dụng

• Yêu cầu thẩm mỹ kín

---

10. Kết luận

Việc lựa chọn giữa ống gió tròn và ống gió vuông không chỉ là vấn đề kỹ thuật mà còn là bài toán kinh tế và tiến độ.

👉 Nếu xét toàn diện:

• Ống gió tròn = tối ưu hiệu suất + chi phí + tiến độ

• Ống gió vuông = tối ưu không gian + kiến trúc

✅ Xu hướng hiện nay:

• Công nghiệp → ống tròn

• Dân dụng → ống vuông
