LẬP BẢNG TÍNH THIẾT KẾ CẤP THOÁT NƯỚC
(TẢI FILE BÊN DƯỚI)
1. Tổng quan về lập bảng tính trong thiết kế cấp thoát nước
Trong quá trình thiết kế hệ thống cấp thoát nước cho công trình xây dựng, việc lập bảng tính trên nền tảng Excel đóng vai trò vô cùng quan trọng, không chỉ giúp kỹ sư xác định chính xác các thông số kỹ thuật cần thiết mà còn hỗ trợ kiểm soát toàn bộ quá trình tính toán một cách khoa học, logic và dễ kiểm tra.
Thay vì thực hiện các phép tính thủ công rời rạc, bảng tính Excel cho phép người thiết kế xây dựng một hệ thống liên kết dữ liệu chặt chẽ, trong đó mọi thay đổi ở dữ liệu đầu vào đều được tự động cập nhật và phản ánh chính xác đến kết quả cuối cùng, từ đó giúp tiết kiệm thời gian, giảm thiểu sai sót và nâng cao hiệu quả làm việc.
Một bảng tính hoàn chỉnh trong thiết kế cấp thoát nước thường được tổ chức thành nhiều sheet riêng biệt, bao gồm: sheet nhập dữ liệu đầu vào, sheet tính toán cấp nước, sheet tính toán thoát nước, sheet tính toán bơm, sheet tính dung tích bể chứa và trong một số trường hợp đặc biệt sẽ có thêm sheet tính toán hệ thống hồ bơi.
2. Nguyên tắc áp dụng tiêu chuẩn trong bảng tính
Để đảm bảo tính chính xác về mặt kỹ thuật cũng như đáp ứng yêu cầu pháp lý trong hồ sơ thiết kế, toàn bộ quá trình lập bảng tính phải tuân thủ các tiêu chuẩn hiện hành, đồng thời các công thức và thông số sử dụng trong bảng tính cần được xây dựng dựa trên các quy định cụ thể trong tiêu chuẩn đó.
Việc áp dụng tiêu chuẩn trong bảng tính không chỉ dừng lại ở việc tra cứu giá trị mà còn bao gồm việc lựa chọn phương pháp tính toán phù hợp, kiểm tra điều kiện làm việc của hệ thống và đảm bảo các thông số thiết kế nằm trong giới hạn cho phép.

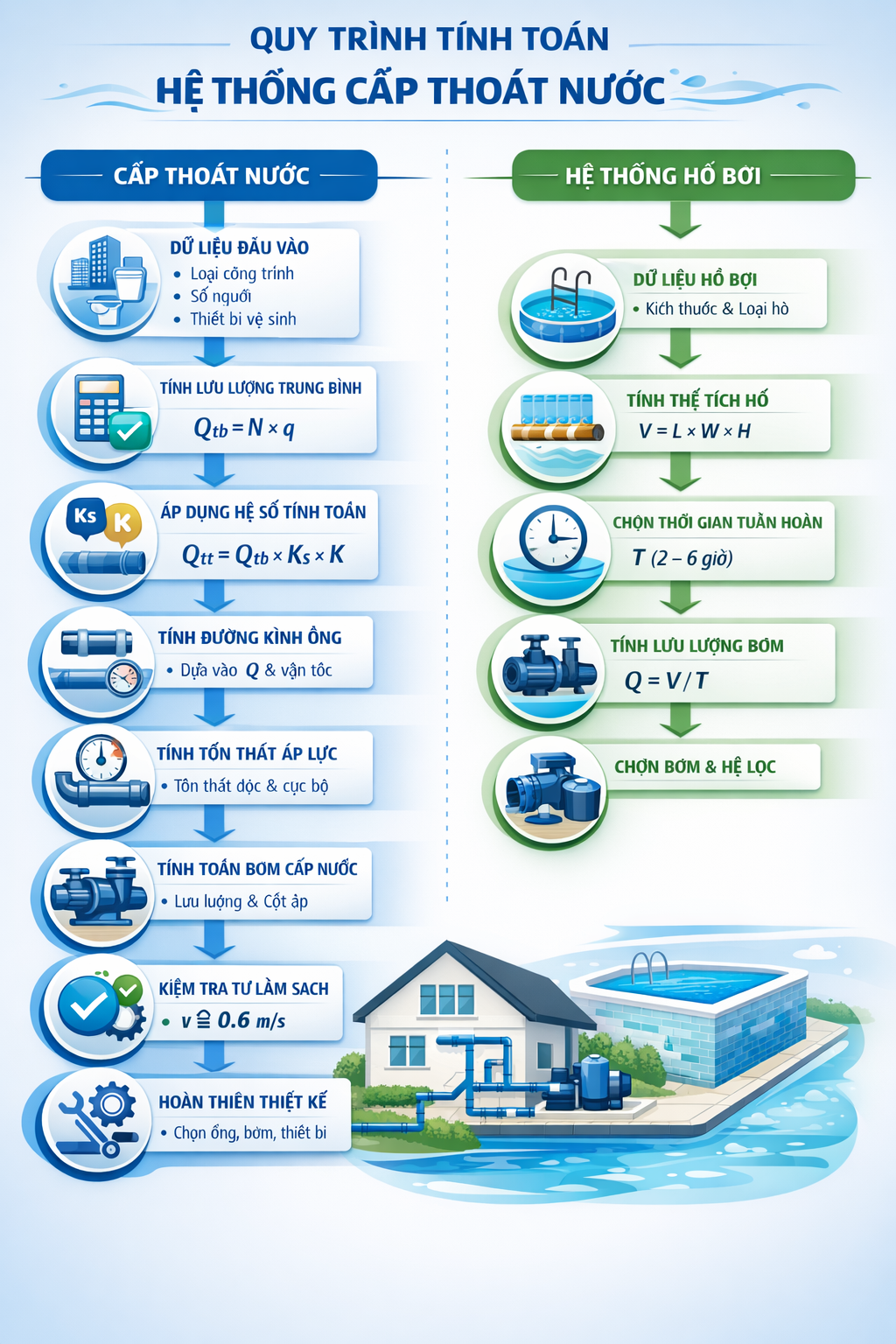

3. Phương pháp lập bảng tính cấp nước theo trình tự rõ ràng
3.1 Xây dựng dữ liệu đầu vào (Sheet Input)
Bước đầu tiên trong quá trình lập bảng tính là xây dựng một sheet dữ liệu đầu vào với đầy đủ các thông tin cần thiết như số lượng người sử dụng, loại công trình, số tầng, danh sách thiết bị vệ sinh và các thông số liên quan khác.
Việc tổ chức dữ liệu đầu vào một cách khoa học, có kiểm soát bằng các công cụ như Data Validation hoặc danh sách lựa chọn (dropdown list) sẽ giúp hạn chế tối đa các sai sót do nhập liệu và đảm bảo tính nhất quán cho toàn bộ bảng tính.
3.2 Xác định lưu lượng nước trung bình
Lưu lượng nước trung bình được xác định dựa trên nhu cầu sử dụng nước của công trình, được tính bằng tích của số người sử dụng và tiêu chuẩn dùng nước tương ứng với từng loại công trình.
Việc xác định chính xác lưu lượng trung bình là cơ sở quan trọng để thực hiện các bước tính toán tiếp theo trong bảng tính.
3.3 Áp dụng hệ số trong tính toán lưu lượng
Trong thực tế sử dụng, lưu lượng nước không phân bố đều theo thời gian và cũng không phải tất cả các thiết bị đều hoạt động đồng thời, do đó cần phải áp dụng các hệ số hiệu chỉnh để phản ánh đúng điều kiện vận hành thực tế của hệ thống.
Cụ thể, trong bảng tính cần phân biệt rõ hai loại hệ số:
- Hệ số sử dụng đồng thời, thể hiện xác suất các thiết bị cùng hoạt động tại một thời điểm
- Hệ số không điều hòa, thể hiện sự biến động lưu lượng theo thời gian, đặc biệt trong các giờ cao điểm
Lưu lượng tính toán cuối cùng được xác định bằng cách nhân lưu lượng trung bình với cả hai hệ số này, nhằm đảm bảo hệ thống được thiết kế vừa đủ, không quá dư thừa nhưng vẫn đáp ứng được nhu cầu sử dụng trong điều kiện bất lợi nhất.
3.4 Tính toán đường kính ống dựa trên lưu lượng và vận tốc
Sau khi xác định được lưu lượng tính toán, bước tiếp theo là lựa chọn đường kính ống phù hợp dựa trên mối quan hệ giữa lưu lượng, tiết diện dòng chảy và vận tốc nước trong ống.
Q=A⋅vQ = A \cdot v
Trong quá trình lập bảng tính, cần kiểm soát vận tốc dòng chảy trong giới hạn cho phép nhằm tránh các hiện tượng như tổn thất áp lực quá lớn hoặc gây tiếng ồn trong đường ống.
3.5 Tính toán tổn thất áp lực và kiểm tra điều kiện làm việc
Một bước quan trọng khác trong bảng tính là xác định tổn thất áp lực trên toàn bộ tuyến ống, bao gồm tổn thất dọc đường ống và tổn thất cục bộ tại các phụ kiện.
Kết quả tính toán tổn thất sẽ được sử dụng để kiểm tra khả năng cấp nước của hệ thống, đồng thời làm cơ sở để lựa chọn bơm phù hợp.
4. Phương pháp lập bảng tính thoát nước chi tiết
Trong thiết kế hệ thống thoát nước, bảng tính cần được xây dựng dựa trên nguyên tắc đảm bảo dòng chảy tự nhiên, không gây tắc nghẽn và có khả năng tự làm sạch.
Lưu lượng thoát nước thường được xác định dựa trên lưu lượng cấp nước, kết hợp với các hệ số điều chỉnh phù hợp.
Việc tính toán đường kính ống thoát nước được thực hiện theo công thức Manning, trong đó cần đặc biệt chú ý đến độ dốc đường ống và vận tốc dòng chảy để đảm bảo điều kiện vận hành ổn định.
5. Phương pháp lập bảng tính thiết kế hồ bơi
Đối với hệ thống hồ bơi, phương pháp tính toán hoàn toàn khác so với hệ thống cấp nước sinh hoạt, do đặc điểm vận hành của hệ thống này mang tính liên tục và ổn định.
Lưu lượng tuần hoàn của hồ bơi được xác định dựa trên thể tích hồ và thời gian cần thiết để toàn bộ lượng nước trong hồ được lọc qua hệ thống xử lý.
Q=VTQ = \frac{V}{T}
Trong đó, thể tích hồ được xác định từ kích thước hình học, còn thời gian tuần hoàn được lựa chọn theo tiêu chuẩn tùy thuộc vào loại hồ bơi.
Cần lưu ý rằng trong bảng tính hồ bơi không sử dụng hệ số đồng thời hoặc hệ số không điều hòa, vì hệ thống làm việc liên tục với lưu lượng ổn định, không phụ thuộc vào hành vi sử dụng của con người như hệ thống cấp nước sinh hoạt.
6. Nguyên tắc tổ chức bảng tính Excel rõ ràng và dễ kiểm soát
Một bảng tính được đánh giá là chuyên nghiệp khi được tổ chức theo nguyên tắc tách biệt rõ ràng giữa dữ liệu đầu vào, phần tính toán và kết quả đầu ra, đồng thời có các ghi chú giải thích công thức và cảnh báo khi xảy ra sai lệch.
Việc sử dụng các hàm Excel như IF, VLOOKUP hoặc các công cụ định dạng có điều kiện sẽ giúp bảng tính trở nên trực quan hơn, dễ kiểm tra hơn và hạn chế tối đa các lỗi trong quá trình thiết kế.
7. Kết luận, file mẫu
Việc lập bảng tính trong thiết kế cấp thoát nước không chỉ đơn thuần là thực hiện các phép tính kỹ thuật mà còn là quá trình xây dựng một hệ thống logic, khoa học và có khả năng kiểm soát cao, giúp kỹ sư đảm bảo chất lượng thiết kế, tối ưu chi phí và đáp ứng đầy đủ các yêu cầu kỹ thuật của công trình.
Một bảng tính được xây dựng đúng phương pháp, trình bày rõ ràng và tuân thủ tiêu chuẩn sẽ là công cụ vô cùng hiệu quả, hỗ trợ đắc lực cho công việc thiết kế cũng như triển khai thi công trong thực tế.
TẢI BẢNG TÍNH CẤP THOÁT NƯỚC MẪU Ở ĐÂY
