TỔNG HỢP TIÊU CHUẨN HIỆN HÀNH TRONG THIẾT KẾ – THI CÔNG ĐIỆN
Tổng Hợp Quy Chuẩn Việt Nam Và Quốc Tế Mới Nhất
(Link tải file tiêu chuẩn bên dưới)
1. Giới thiệu chung về tiêu chuẩn thiết kế và thi công điện
Trong lĩnh vực cơ điện (MEP), việc tuân thủ các tiêu chuẩn thiết kế và thi công điện là yếu tố bắt buộc nhằm đảm bảo:
- An toàn cho con người và công trình
- Độ tin cậy trong vận hành
- Tối ưu chi phí đầu tư và bảo trì
- Tuân thủ quy định pháp luật
Tại Việt Nam, hệ thống tiêu chuẩn bao gồm các quy chuẩn kỹ thuật quốc gia (QCVN), tiêu chuẩn Việt Nam (TCVN) và các tiêu chuẩn quốc tế như IEC, IEEE, NEC… được áp dụng linh hoạt tùy theo quy mô và yêu cầu dự án.
2. Phân loại hệ thống tiêu chuẩn điện
2.1. Quy chuẩn kỹ thuật quốc gia (QCVN)
Quy chuẩn là bắt buộc áp dụng theo quy định của nhà nước. Các quy chuẩn liên quan đến điện chủ yếu tập trung vào:
- An toàn điện
- Phòng cháy chữa cháy
- Hệ thống điện trong công trình xây dựng
2.2. Tiêu chuẩn Việt Nam (TCVN)
TCVN là hệ thống tiêu chuẩn kỹ thuật do Bộ Khoa học và Công nghệ Việt Nam ban hành. Có thể bắt buộc hoặc khuyến khích áp dụng.
2.3. Tiêu chuẩn quốc tế
Các tiêu chuẩn quốc tế thường được áp dụng trong:
- Dự án FDI
- Công trình cao cấp
- Nhà máy công nghiệp
Các tổ chức tiêu biểu gồm:
- International Electrotechnical Commission (IEC)
- Institute of Electrical and Electronics Engineers (IEEE)
- National Fire Protection Association (NFPA)
3. Các quy chuẩn Việt Nam (QCVN) quan trọng trong thiết kế điện
3.1. QCVN 12:2014/BXD – Hệ thống điện trong công trình
Đây là quy chuẩn cốt lõi trong thiết kế điện dân dụng và công nghiệp.
Nội dung chính:
- Yêu cầu thiết kế hệ thống cấp điện
- Bố trí thiết bị điện
- Hệ thống nối đất và chống sét
- An toàn vận hành
Ứng dụng:
- Nhà ở, chung cư
- Văn phòng
- Nhà xưởng
3.2. QCVN 06:2022/BXD – An toàn cháy cho nhà và công trình
Liên quan trực tiếp đến hệ thống điện vì điện là nguyên nhân chính gây cháy.
Nội dung chính:
- Yêu cầu chống cháy cho cáp điện
- Hệ thống điện phục vụ PCCC
- Nguồn điện dự phòng
3.3. TCVN 7114-1-2008– Chiếu sáng nơi làm việc
Tập trung vào chiêu sáng cho khu vưc làm việc trong nhà:
- Tiêu chuẩn về độ rọi nơi làm việc
- Tiêu chuẩn về độ chói lóa của thiết bị đèn
- Tiêu chuẩn về màu ánh sáng
- Tiêu chuẩn về chiếu sáng sự cố
- Các yêu cầu khác trong thiết kế và thi công hệ thống chiếu sáng trong nhà
4. Hệ thống tiêu chuẩn Việt Nam (TCVN) trong thiết kế và thi công điện
4.1. TCVN 7447 (IEC 60364) – Hệ thống lắp đặt điện hạ áp
Đây là bộ tiêu chuẩn quan trọng nhất trong thiết kế điện.
Nội dung chính:
- Thiết kế mạng điện hạ áp
- Bảo vệ chống điện giật
- Lựa chọn thiết bị
- Tính toán dây dẫn
Điểm nổi bật:
- Chuyển đổi từ tiêu chuẩn IEC
- Áp dụng rộng rãi trong mọi công trình
4.2. TCVN 9206:2012 – Đặt thiết bị điện trong nhà
Nội dung:
- Cách bố trí ổ cắm, công tắc
- Khoảng cách lắp đặt
- Quy tắc an toàn
4.3. TCVN 9385:2012 – Chống sét cho công trình
Nội dung chính:
- Phân cấp chống sét
- Thiết kế kim thu sét
- Hệ thống nối đất
4.4. TCVN 4756:1989 – Nối đất và nối không
Một tiêu chuẩn nền tảng về an toàn điện.
Nội dung:
- Quy định điện trở nối đất
- Phương pháp thi công
- Kiểm tra và nghiệm thu
4.5. TCVN 7997:2009 – Cáp điện lực
Quy định về:
- Lựa chọn cáp
- Điều kiện lắp đặt
- Khả năng chịu tải
5. Các tiêu chuẩn quốc tế phổ biến
5.1. IEC – Tiêu chuẩn điện quốc tế
International Electrotechnical Commission là tổ chức xây dựng tiêu chuẩn điện lớn nhất thế giới.
Các tiêu chuẩn quan trọng:
- IEC 60364: Lắp đặt điện hạ áp
- IEC 61439: Tủ điện
- IEC 60529: Cấp bảo vệ IP
Ưu điểm:
- Tính toàn cầu
- Áp dụng linh hoạt
- Cập nhật liên tục
-

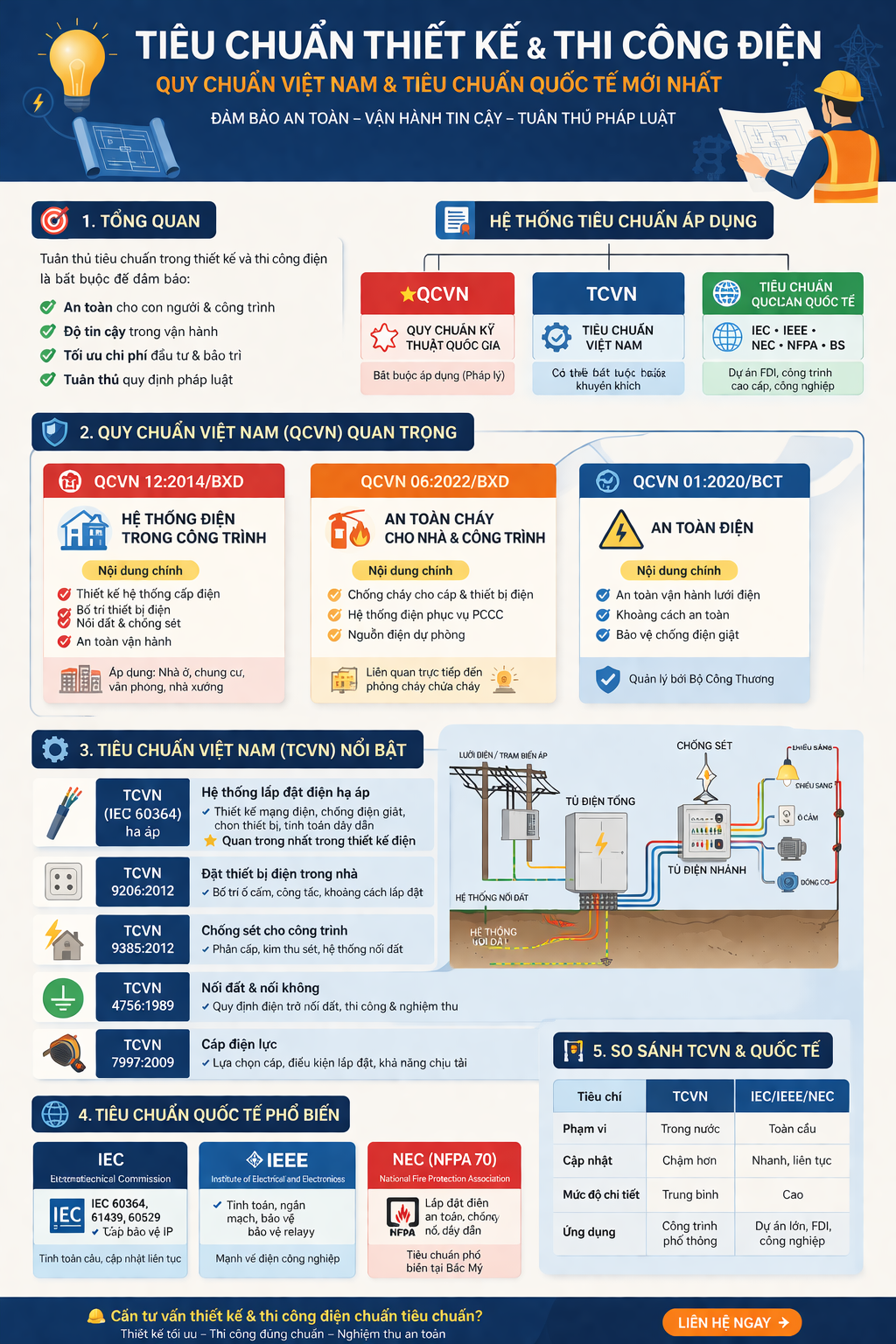

TIÊU CHUẨN HIỆN HÀNH TRONG THIẾT KẾ – THI CÔNG ĐIỆN
5.2. IEEE – Tiêu chuẩn kỹ thuật điện và điện tử
Institute of Electrical and Electronics Engineers nổi bật trong lĩnh vực điện công nghiệp.
Nội dung chính:
- Tính toán hệ thống điện
- Phân tích ngắn mạch
- Bảo vệ relay
5.3. NEC (NFPA 70) – Tiêu chuẩn điện Hoa Kỳ
Do National Fire Protection Association ban hành.
Nội dung:
- Lắp đặt điện an toàn
- Phòng chống cháy nổ
- Hệ thống dây dẫn
5.4. BS (Anh Quốc)
Tiêu chuẩn Anh thường dùng trong dự án quốc tế:
- BS 7671: Lắp đặt điện
- BS EN: Tiêu chuẩn châu Âu
6. Nội dung chính trong thiết kế hệ thống điện theo tiêu chuẩn
6.1. Tính toán phụ tải điện
Bao gồm:
- Phụ tải chiếu sáng
- Phụ tải ổ cắm
- Phụ tải động lực
Nguyên tắc:
- Áp dụng hệ số đồng thời
- Dự phòng phát triển
6.2. Lựa chọn dây dẫn và cáp điện
Dựa vào:
- Dòng điện
- Điều kiện lắp đặt
- Nhiệt độ môi trường
6.3. Thiết kế hệ thống bảo vệ
Bao gồm:
- CB (Circuit Breaker)
- Relay bảo vệ
- Cầu chì
6.4. Hệ thống nối đất
Vai trò:
- Bảo vệ con người
- Giảm điện áp chạm
- Tăng tuổi thọ thiết bị
6.5. Hệ thống chống sét
Gồm:
- Chống sét trực tiếp
- Chống sét lan truyền
7. Tiêu chuẩn trong thi công hệ thống điện
7.1. Lắp đặt thiết bị điện
Yêu cầu:
- Đúng kỹ thuật
- Đúng cao độ
- Đảm bảo thẩm mỹ
7.2. Thi công hệ thống dây dẫn
- Đi trong ống, máng cáp
- Không bị chèn ép
- Đánh dấu rõ ràng
7.3. Kiểm tra và nghiệm thu
Bao gồm:
- Đo điện trở cách điện
- Đo điện trở nối đất
- Kiểm tra vận hành
8. So sánh tiêu chuẩn Việt Nam và quốc tế
| Tiêu chí | TCVN | IEC/IEEE |
|---|---|---|
| Phạm vi | Trong nước | Toàn cầu |
| Cập nhật | Chậm hơn | Nhanh |
| Mức độ chi tiết | Trung bình | Cao |
| Ứng dụng | Công trình phổ thông | Dự án lớn |
9. Xu hướng áp dụng tiêu chuẩn hiện nay
Hiện nay, các công trình có xu hướng:
- Kết hợp TCVN + IEC
- Áp dụng BIM trong thiết kế
- Tăng cường tiêu chuẩn an toàn
10. Những sai lầm thường gặp khi áp dụng tiêu chuẩn
- Không cập nhật tiêu chuẩn mới
- Áp dụng sai phạm vi
- Bỏ qua kiểm tra nghiệm thu
- Thiết kế không đồng bộ
11. LINK TẢI CÁC TIÊU CHUẨN VỀ THIẾT KẾ VÀ THI CÔNG ĐIỆN
Việc tuân thủ tiêu chuẩn thiết kế và thi công điện không chỉ là yêu cầu pháp lý mà còn là yếu tố quyết định chất lượng công trình.
Để đạt hiệu quả tối ưu, các kỹ sư cần:
- Hiểu rõ QCVN và TCVN
- Linh hoạt áp dụng tiêu chuẩn quốc tế
- Cập nhật liên tục các quy định mới
- TẢI FILE PDF TIÊU CHUẨN LIÊN QUAN HỆ THỐNG ĐIỆN
TCVN 7114-01-2008- CHIẾU SÁNG NƠI LÀM VIỆC
TCVN-9206-2012- LẮP ĐẶT THIẾT BỊ ĐIỆN TRONG NHÀ VÀ CÔNG TRÌNH CÔNG CỘNG
