HỆ THỐNG PHỦ SÓNG DI ĐỘNG – GIẢI PHÁP HỆ THỐNG IBS CHO TÒA NHÀ

1. Hệ thống phủ sóng di động là gì?

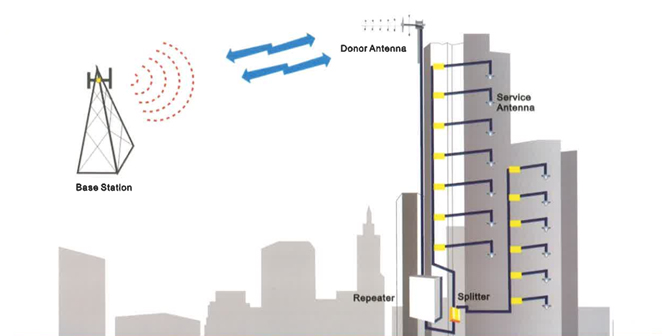

Hệ thống phủ sóng di động trong tòa nhà là giải pháp thiết lập vùng phủ sóng tối ưu cho không gian bên trong công trình bằng cách tiếp nhận tín hiệu di động từ trạm BTS hoặc nguồn tín hiệu phù hợp, sau đó phân phối tín hiệu thông qua mạng lưới cáp và anten được bố trí tại nhiều vị trí trong tòa nhà.

Giải pháp này được xây dựng nhằm khắc phục tình trạng tín hiệu di động bị suy hao khi truyền từ các trạm phát sóng ngoài trời vào bên trong công trình. Đặc biệt, những khu vực như tầng hầm, thang máy, phòng kín, hành lang hoặc các góc khuất thường khó nhận được tín hiệu ổn định nếu chỉ phụ thuộc vào các trạm macro bên ngoài.

Table of Contents

Trong hệ thống phủ sóng trong nhà, IBS – Inbuilding System là giải pháp sử dụng mạng phân phối tín hiệu và hệ thống anten indoor để đưa tín hiệu đến các khu vực cần phủ sóng. Hệ thống không chỉ hướng đến việc tăng cường cường độ tín hiệu mà còn phải đáp ứng yêu cầu về chất lượng, dung lượng và khả năng phục vụ số lượng lớn thuê bao.

Một hệ thống phủ sóng di động được thiết kế phù hợp thường hướng đến các mục tiêu chính:

Tạo vùng phủ sóng rộng và đồng đều, giúp hạn chế những khu vực có tín hiệu yếu hoặc hoàn toàn không có tín hiệu bên trong công trình.
Duy trì chất lượng tín hiệu ổn định, hỗ trợ người sử dụng duy trì cuộc gọi và các dịch vụ di động trong quá trình di chuyển trong tòa nhà.
Đáp ứng nhu cầu dung lượng lớn, đặc biệt đối với văn phòng, trung tâm thương mại, khách sạn và những công trình có mật độ người sử dụng cao.
Hạn chế ảnh hưởng của giao thoa tín hiệu, đồng thời kiểm soát các vấn đề liên quan đến chuyển giao giữa các cell liền kề bên ngoài công trình.
Tạo hạ tầng có khả năng mở rộng, cho phép hệ thống được nâng cấp hoặc tích hợp thêm dịch vụ khi nhu cầu sử dụng thay đổi.

2. Vì sao cần hệ thống phủ sóng di động trong tòa nhà?

Tín hiệu di động thông thường được cung cấp từ các trạm phát sóng macro đặt bên ngoài công trình. Tuy nhiên, khi truyền vào những tòa nhà cao tầng hoặc công trình có kết cấu phức tạp, tín hiệu có thể bị suy hao đáng kể.

Các lớp bê tông, tường, kính, kết cấu kim loại và nhiều loại vật liệu xây dựng khác có thể làm giảm khả năng truyền tín hiệu. Đối với tầng hầm hoặc những khu vực nằm sâu trong công trình, tín hiệu từ bên ngoài thậm chí có thể rất yếu hoặc không thể tiếp cận.

Tài liệu cung cấp xác định ba vấn đề chính cần giải quyết khi triển khai hệ thống IBS gồm vùng phủ sóng, dung lượng và chất lượng tín hiệu.

Vấn đề về vùng phủ sóng

Tại nhiều vị trí trong tòa nhà, đặc biệt là những khu vực nằm sâu bên trong hoặc bị che chắn bởi kết cấu công trình, tín hiệu từ trạm macro bên ngoài có thể không đủ mạnh để cung cấp dịch vụ ổn định.

Tầng hầm, thang máy, các góc khuất và phòng kín là những khu vực cần được đặc biệt quan tâm trong quá trình thiết kế. Hệ thống anten phân tán sẽ đưa tín hiệu đến những vị trí này theo mạng cáp được tính toán từ trước.

Vấn đề về dung lượng

Một công trình có thể tập trung hàng trăm hoặc hàng nghìn người sử dụng thiết bị di động cùng thời điểm. Khi số lượng thuê bao và tần suất sử dụng tăng cao, nhu cầu dung lượng trong nhà cũng tăng theo.

Hệ thống IBS được thiết kế nhằm hỗ trợ nhu cầu dung lượng bên trong công trình và góp phần giảm tải cho các trạm macro bên ngoài.

Vấn đề về chất lượng tín hiệu

Ngoài cường độ tín hiệu, chất lượng dịch vụ còn có thể chịu ảnh hưởng bởi giao thoa và hiện tượng chuyển giao giữa các cell liền kề.

Do đó, việc xây dựng một vùng phủ trong nhà được kiểm soát tốt giúp hệ thống có điều kiện đáp ứng ổn định hơn các yêu cầu về chất lượng dịch vụ.

3. Hệ thống IBS và cấu trúc tổng thể

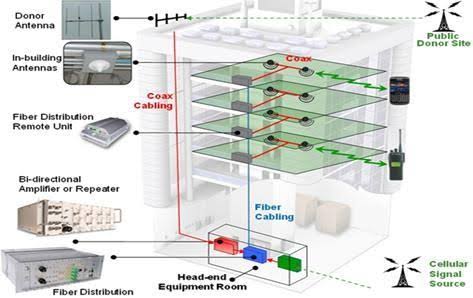

Hệ thống IBS là giải pháp xây dựng vùng phủ sóng di động bên trong công trình bằng cách đưa tín hiệu từ nguồn vào hệ thống phân phối, sau đó truyền tín hiệu đến các anten indoor được bố trí tại những khu vực cần phục vụ.

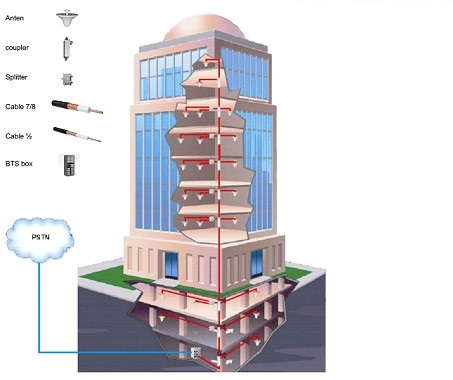

Theo tài liệu, hệ thống IBS được chia thành hai phần chính là phần tín hiệu gốc và phần thụ động. Phần tín hiệu gốc có nhiệm vụ tạo, cung cấp, phối hợp hoặc khuếch đại tín hiệu; phần thụ động có nhiệm vụ dẫn và phân bổ tín hiệu đến các anten trong tòa nhà.

Có thể mô tả nguyên lý phân phối tín hiệu theo chuỗi:

BTS/Node-B → hệ thống phối hợp, khuếch đại → cáp trục chính → coupler → cáp ngang → splitter → anten indoor → thiết bị di động.

Mỗi thành phần đảm nhận một nhiệm vụ riêng nhưng có sự liên kết chặt chẽ với nhau. Chất lượng của toàn bộ hệ thống phụ thuộc vào sự phối hợp giữa nguồn tín hiệu, thiết kế mạng cáp, thiết bị chia tín hiệu và vị trí lắp đặt anten.

Vì vậy, hệ thống IBS cần được thiết kế đồng bộ thay vì chỉ tập trung vào việc lắp đặt thêm anten tại những vị trí có tín hiệu yếu.

4. Phần tín hiệu gốc của hệ thống IBS

Phần tín hiệu gốc là khu vực cung cấp tín hiệu đầu vào cho toàn bộ hệ thống phủ sóng di động. Theo tài liệu, phần này bao gồm hệ thống nguồn tín hiệu và hệ thống phối hợp, khuếch đại.

Nguồn tín hiệu

Nguồn tín hiệu có nhiệm vụ cung cấp tín hiệu di động ban đầu cho hệ thống IBS. Trong tài liệu, các nguồn tín hiệu được đề cập gồm trạm BTS, thường được sử dụng đối với hệ thống 2G, và Node-B đối với hệ thống 3G.

Nguồn tín hiệu được cung cấp bởi nhà cung cấp dịch vụ mạng di động. Từ nguồn này, tín hiệu được đưa vào hệ thống IBS để tiếp tục phân phối đến các khu vực bên trong công trình.

Thiết bị phối hợp và khuếch đại

Tùy theo cấu hình, hệ thống có thể sử dụng các thiết bị như Booster, Combiner, Adapter và những thành phần phối hợp khác.

Các thiết bị này hỗ trợ quá trình kết nối, phối hợp hoặc khuếch đại tín hiệu trước khi đưa tín hiệu vào mạng phân phối. Việc lựa chọn cấu hình phải căn cứ vào nguồn tín hiệu, yêu cầu vùng phủ và phương án thiết kế tổng thể.

5. Hệ thống cáp trục chính và cáp ngang

Hệ thống cáp là phần quan trọng trong mạng phân phối tín hiệu của IBS. Tín hiệu từ nguồn được truyền theo tuyến trục đứng của tòa nhà trước khi được phân phối theo phương ngang đến các anten indoor.

Hệ thống cáp trục chính

Theo tài liệu, cáp trục chính thường chạy dọc theo trục đứng của tòa nhà và được bố trí trong hộp kỹ thuật. Tại từng tầng, tín hiệu được tách thông qua các bộ coupler để đưa đến hệ thống anten indoor.

Tuyến cáp trục có thể xem là đường phân phối chính của hệ thống, kết nối nguồn tín hiệu với nhiều tầng khác nhau trong công trình.

Khi triển khai cần quan tâm đến chiều dài tuyến cáp, vị trí hộp kỹ thuật, các điểm đấu nối và khả năng phối hợp với những hệ thống kỹ thuật khác của tòa nhà.

Hệ thống cáp ngang

Sau khi nhận tín hiệu từ tuyến trục, hệ thống cáp ngang đưa tín hiệu đến các vị trí anten trong từng tầng.

Theo tài liệu, tuyến cáp 1/2 được sử dụng để phân phối tín hiệu theo phương ngang. Từ các điểm đấu nối thông qua coupler, tín hiệu tiếp tục đi qua các bộ splitter để đến các anten indoor.

Mạng cáp ngang cần được bố trí theo mặt bằng thực tế để hạn chế chiều dài cáp không cần thiết và bảo đảm khả năng kết nối đến các khu vực cần phủ sóng.

6. Hệ thống anten indoor trong hệ thống phủ sóng di động

Anten indoor là thành phần trực tiếp phát và thu tín hiệu trong không gian sử dụng. Đây là bộ phận kết nối giữa mạng phân phối IBS và các thiết bị di động của người dùng.

Tài liệu đề cập đến ba loại anten gồm anten omni, anten sector và anten Yagi. Trong đó, anten omni và anten sector có thể được lắp đặt dưới mặt trần tại các tầng để tạo vùng phủ trong nhà.

Anten omni

Anten omni có khả năng tạo vùng phủ rộng xung quanh vị trí lắp đặt, phù hợp với những khu vực cần phân phối tín hiệu theo nhiều hướng.

Vị trí lắp đặt cần được xác định dựa trên diện tích cần phủ, kết cấu không gian và yêu cầu thiết kế.

Anten sector

Anten sector có vùng phủ định hướng hơn, cho phép tập trung tín hiệu vào khu vực được xác định trong thiết kế.

Việc sử dụng loại anten này có thể phù hợp với những khu vực cần kiểm soát hướng phân phối tín hiệu.

Anten Yagi

Anten Yagi là loại anten định hướng được đề cập trong tài liệu. Việc lựa chọn loại anten cụ thể cần căn cứ vào yêu cầu kỹ thuật và cấu hình thực tế của từng công trình.

7. Nguyên lý hoạt động của hệ thống phủ sóng di động

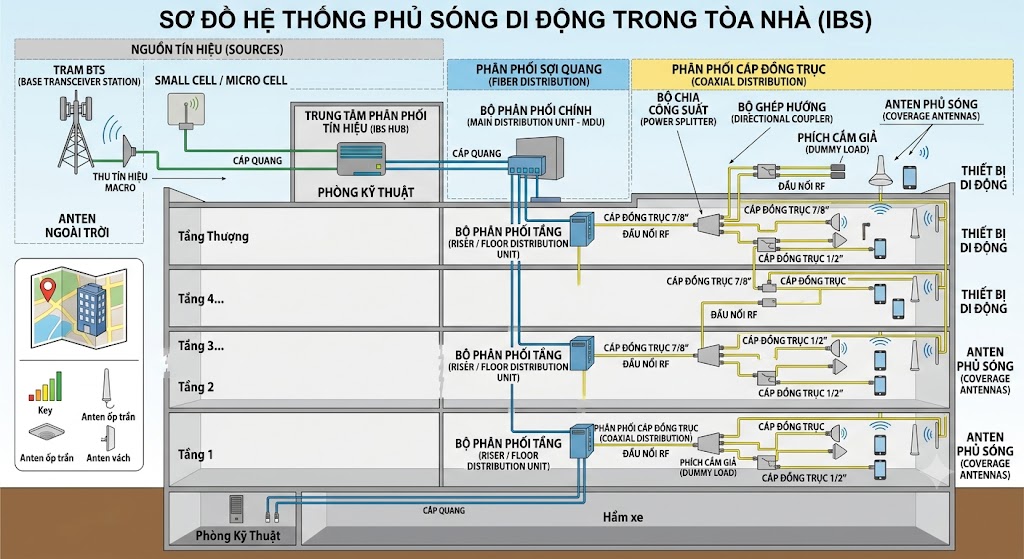

Nguyên lý hoạt động của hệ thống phủ sóng di động IBS có thể được mô tả theo quá trình truyền tín hiệu từ nguồn đến thiết bị đầu cuối.

Đầu tiên, tín hiệu từ BTS hoặc Node-B được đưa vào hệ thống. Tín hiệu sau đó đi qua các thiết bị phối hợp và khuếch đại trước khi được đưa vào mạng phân phối.

Từ nguồn tín hiệu, cáp trục chính truyền tín hiệu theo chiều đứng của công trình. Tại từng tầng, coupler tách tín hiệu thành các nhánh tương ứng.

Tín hiệu tiếp tục đi theo hệ thống cáp ngang và được chia qua các splitter. Sau đó, tín hiệu đến từng anten indoor để phát vào không gian sử dụng.

Toàn bộ quá trình có thể được hiểu qua các bước chính:

Nguồn tín hiệu cung cấp tín hiệu đầu vào, tạo cơ sở cho toàn bộ hệ thống phân phối bên trong công trình.
Thiết bị phối hợp và khuếch đại xử lý tín hiệu, giúp tín hiệu phù hợp với cấu hình mạng được thiết kế.
Cáp trục truyền tín hiệu giữa các tầng, hình thành tuyến phân phối chính theo chiều đứng của tòa nhà.
Coupler tách tín hiệu tại từng tầng, tạo các nhánh kết nối đến mạng phân phối ngang.
Cáp ngang truyền tín hiệu đến từng khu vực, kết nối mạng trục với các vị trí anten indoor.
Splitter chia tín hiệu đến nhiều nhánh, giúp một tuyến phân phối có thể phục vụ nhiều anten khác nhau.
Anten indoor phát tín hiệu vào không gian, tạo vùng phủ phục vụ các thiết bị di động trong công trình.

8. Yêu cầu kỹ thuật của hệ thống IBS

Theo tài liệu, hệ thống IBS cần đáp ứng các yêu cầu cụ thể về mức thu, chất lượng tín hiệu và vùng phủ. Các chỉ tiêu được đưa ra riêng cho hệ thống 2G và 3G.

Đối với hệ thống 2G

Một số chỉ tiêu chính được tài liệu đưa ra gồm:

Mức thu tối thiểu ngay dưới anten phải tốt hơn hoặc bằng -55 dBm, nhằm bảo đảm mức tín hiệu phù hợp tại khu vực gần anten.
Mức thu đường lên phải đạt tốt hơn hoặc bằng -95 dBm, trên tối thiểu 98% diện tích của tòa nhà.
Mức thu đường xuống phải đạt tốt hơn hoặc bằng -85 dBm, trên tối thiểu 98% diện tích của tòa nhà.
Nhiễu kênh Idle Mode trong toàn bộ tòa nhà, theo tài liệu yêu cầu Interference-on-idle đạt từ 2 trở lên.
Chất lượng tín hiệu BER đường lên và đường xuống, yêu cầu tốt hơn hoặc bằng RXQUAL 2 trên 98% diện tích, bao gồm cả hệ thống thang máy.
Mức tín hiệu phát ra xung quanh tòa nhà, theo tài liệu không được vượt quá -100 dBm.

Đối với hệ thống 3G

Đối với 3G, các chỉ tiêu quan trọng được tài liệu đưa ra gồm:

RSCP phải đạt từ -95 dBm trở lên, trên tối thiểu 98% diện tích tòa nhà.
Ec/Io phải đạt từ -10 dB trở lên, trên tối thiểu 98% diện tích tòa nhà.
Các khu vực trong nhà được yêu cầu phải được hoàn thiện vùng phủ, hạn chế những khu vực không đáp ứng mục tiêu thiết kế.
Mức tín hiệu thu trong nhà nằm trong khoảng từ -40 dBm đến -85 dBm, theo yêu cầu được nêu trong tài liệu.
Dung lượng trong nhà được tính toán dựa trên phân bố dung lượng mạng thực tế, nhằm phù hợp với nhu cầu sử dụng của từng khu vực.
Hệ thống cần có khả năng nâng cấp và mở rộng, tạo điều kiện đáp ứng những nhu cầu phát sinh trong tương lai.

9. Khảo sát và thiết kế hệ thống phủ sóng di động

Khảo sát là bước quan trọng trước khi thiết kế hệ thống phủ sóng di động. Mục tiêu của khảo sát là xác định hiện trạng công trình, mức tín hiệu hiện hữu, những khu vực cần phủ sóng và điều kiện triển khai hệ thống.

Các nội dung cần được xem xét bao gồm:

Mặt bằng và kết cấu của từng tầng, bao gồm phòng làm việc, hành lang, khu vực công cộng, tầng hầm và các khu vực đặc thù.
Các vị trí có tín hiệu yếu hoặc mất tín hiệu, giúp xác định chính xác phạm vi cần bổ sung hệ thống.
Nguồn tín hiệu có thể khai thác, làm cơ sở xây dựng cấu hình kết nối cho hệ thống IBS.
Mật độ người sử dụng trong từng khu vực, giúp xác định nhu cầu về dung lượng phục vụ.
Tuyến kỹ thuật có thể triển khai cáp, bảo đảm mạng phân phối phù hợp với hạ tầng hiện hữu.

Tài liệu cũng đề cập đến việc sử dụng thiết bị và phần mềm chuyên dụng trong quá trình khảo sát, thiết kế và phân tích chất lượng phủ sóng, trong đó có TEMS Investigation 8.0.4.

Sau khảo sát, thiết kế cần xác định vị trí anten, tuyến cáp trục, tuyến cáp ngang, coupler, splitter và các thành phần liên quan.

Một thiết kế tốt cần đồng thời quan tâm đến vùng phủ, suy hao trên đường truyền, cấu trúc công trình và khả năng mở rộng hệ thống.

10. Thi công hệ thống IBS trong tòa nhà

Sau khi hoàn thiện thiết kế, quá trình thi công hệ thống IBS được triển khai theo bản vẽ và cấu hình kỹ thuật đã xác định.

Công việc cần được tổ chức đồng bộ giữa phần nguồn tín hiệu, mạng cáp và hệ thống anten để bảo đảm các thành phần sau khi hoàn thiện có thể kết nối thành một hệ thống thống nhất.

Các hạng mục thi công chính gồm:

Lắp đặt phần nguồn tín hiệu và thiết bị phối hợp, thực hiện theo cấu hình được lựa chọn cho từng công trình.
Thi công hệ thống cáp trục chính, bố trí theo tuyến kỹ thuật đứng của tòa nhà và kết nối đến các tầng cần phủ sóng.
Lắp đặt coupler tại các điểm phân phối, tạo các nhánh tín hiệu từ tuyến cáp trục đến từng tầng.
Thi công hệ thống cáp ngang, đưa tín hiệu từ tuyến trục đến những vị trí lắp đặt anten indoor.
Lắp đặt splitter và phụ kiện phân phối, bảo đảm tín hiệu được chia đến các nhánh theo thiết kế.
Lắp đặt anten indoor đúng vị trí, nhằm bảo đảm vùng phủ phù hợp với mặt bằng và yêu cầu kỹ thuật.
Kiểm tra toàn bộ hệ thống sau thi công, bao gồm tuyến cáp, các điểm đấu nối và thiết bị trước khi đo kiểm.

Việc thi công cần phối hợp với các hệ thống kỹ thuật khác trong tòa nhà để hạn chế xung đột không gian và bảo đảm tính thẩm mỹ của công trình.

11. Đo kiểm và nghiệm thu hệ thống phủ sóng di động

Sau khi hoàn thành thi công, hệ thống cần được đo kiểm để đánh giá kết quả thực tế so với yêu cầu thiết kế.

Việc đo kiểm cần thực hiện trên những khu vực được yêu cầu phủ sóng, đặc biệt chú ý đến tầng hầm, thang máy, hành lang, phòng kín và các vị trí có khả năng suy hao tín hiệu cao.

Tài liệu đề cập đến việc sử dụng TEMS Investigation 8.0.4 để phân tích và báo cáo kết quả đo chất lượng phủ sóng trong tòa nhà.

Một số nội dung cần đánh giá trong quá trình đo kiểm gồm:

Mức thu tín hiệu tại các vị trí khảo sát, giúp xác định những khu vực có mức tín hiệu thấp hơn yêu cầu thiết kế.
Chất lượng tín hiệu trong vùng phủ, bởi cường độ tín hiệu cao không phải lúc nào cũng đồng nghĩa với chất lượng dịch vụ phù hợp.
Khả năng duy trì vùng phủ khi người dùng di chuyển, đặc biệt tại hành lang, thang máy và các khu vực chuyển tiếp.
Các khu vực có nguy cơ giao thoa hoặc nhiễu, nhằm phát hiện những vấn đề có thể ảnh hưởng đến chất lượng dịch vụ.
Tỷ lệ diện tích đáp ứng yêu cầu, dùng để đối chiếu kết quả thực tế với các chỉ tiêu thiết kế ban đầu.

Sau khi đo kiểm, các khu vực chưa đạt yêu cầu cần được xác định nguyên nhân để có phương án điều chỉnh phù hợp.

12. Hệ thống IBS đa người dùng, đa băng tần

Đối với những tòa nhà có nhiều người sử dụng hoặc nhiều nhà cung cấp dịch vụ, hệ thống IBS có thể được thiết kế theo hướng hỗ trợ đa người dùng và đa băng tần.

Theo tài liệu, giải pháp phủ sóng trong nhà có khả năng hỗ trợ môi trường đa nhà cung cấp dịch vụ trên cùng một hệ thống. Các nhà cung cấp dịch vụ hoặc nhà cung cấp đường truyền mới có thể tích hợp vào hệ thống hiện hữu mà không gây ảnh hưởng hoặc gián đoạn các dịch vụ đang sử dụng.

Cấu trúc này mang lại một số lợi ích trong quản lý hạ tầng:

Sử dụng chung hạ tầng phân phối tín hiệu, hạn chế việc phải triển khai nhiều hệ thống cáp và anten độc lập trong cùng một công trình.
Tạo khả năng tích hợp thêm dịch vụ, phù hợp với những công trình có nhu cầu mở rộng hệ thống trong tương lai.
Hạn chế ảnh hưởng đến hệ thống hiện hữu, giúp quá trình bổ sung hoặc nâng cấp được tổ chức thuận lợi hơn.
Tối ưu không gian kỹ thuật, đặc biệt trong các công trình có nhiều hệ thống MEP và viễn thông cùng được triển khai.

13. Lợi ích của hệ thống phủ sóng di động IBS

Việc triển khai hệ thống IBS mang lại nhiều lợi ích đối với những công trình có nhu cầu cao về kết nối di động.

Tăng vùng phủ trong nhà

Hệ thống giúp đưa tín hiệu đến những vị trí mà tín hiệu từ các trạm macro ngoài trời khó tiếp cận, qua đó tạo vùng phủ phù hợp hơn với cấu trúc của công trình.

Cải thiện khả năng sử dụng dịch vụ

Khi tín hiệu được phân phối đến các anten indoor, thiết bị di động có thể tiếp nhận tín hiệu từ hệ thống được thiết kế riêng cho không gian trong nhà.

Hỗ trợ công trình có mật độ người dùng cao

Đối với những tòa nhà tập trung đông người, hệ thống có thể được thiết kế theo nhu cầu dung lượng thực tế và hỗ trợ giảm tải cho mạng macro bên ngoài.

Phủ sóng tầng hầm và khu vực khó tiếp cận

Các vị trí như tầng hầm, thang máy và góc khuất là những khu vực thường khó nhận tín hiệu từ bên ngoài. Hệ thống anten phân tán giúp đưa tín hiệu đến các vị trí này theo phương án thiết kế.

Hỗ trợ khả năng mở rộng

Hệ thống có thể được thiết kế với khả năng nâng cấp, mở rộng và tích hợp thêm nhà cung cấp dịch vụ khi nhu cầu khai thác của công trình thay đổi.

14. Những công trình phù hợp triển khai hệ thống phủ sóng di động

Hệ thống phủ sóng di động có thể được triển khai tại nhiều loại công trình có diện tích lớn, nhiều tầng hoặc có yêu cầu cao về khả năng kết nối bên trong.

Một số nhóm công trình phù hợp gồm:

Tòa nhà văn phòng và cao ốc nhiều tầng, nơi có mật độ người sử dụng cao và nhiều khu vực nằm sâu trong công trình.
Trung tâm thương mại và khu phức hợp, nơi số lượng người sử dụng thay đổi lớn theo thời gian và có nhiều khu vực kín.
Khách sạn và công trình lưu trú, nơi yêu cầu kết nối di động có thể xuất hiện trong phòng, hành lang, khu vực công cộng và tầng hầm.
Bệnh viện và công trình có nhiều không gian kín, nơi kết cấu và cách bố trí phòng có thể làm suy giảm tín hiệu từ bên ngoài.
Tầng hầm và khu vực đỗ xe, nơi tín hiệu từ trạm macro thường gặp nhiều trở ngại khi truyền xuống.
Các công trình có nhiều nhà cung cấp dịch vụ, nơi giải pháp IBS đa người dùng và đa băng tần có thể tạo hạ tầng phân phối chung.

15. Bảo trì, quản lý và khả năng mở rộng hệ thống IBS

Một trong những mục tiêu của giải pháp được trình bày trong tài liệu là xây dựng hệ thống có độ tin cậy cao và hạn chế nhu cầu bảo dưỡng. Đối với phần truyền dẫn thụ động, tài liệu nhận định hệ thống nói chung không cần bảo dưỡng thường xuyên, qua đó góp phần giảm chi phí quản lý và vận hành.

Tuy nhiên, việc kiểm tra định kỳ vẫn cần được thực hiện để phát hiện những thay đổi có thể ảnh hưởng đến vùng phủ.

Một số nội dung quản lý có thể bao gồm:

Kiểm tra tình trạng tuyến cáp và điểm đấu nối, đặc biệt tại những vị trí có thể bị tác động trong quá trình vận hành công trình.
Kiểm tra thiết bị phân phối và anten, nhằm phát hiện những dấu hiệu bất thường có thể ảnh hưởng đến chất lượng tín hiệu.
Theo dõi chất lượng vùng phủ theo thời gian, giúp phát hiện những thay đổi so với kết quả đo kiểm ban đầu.
Kiểm tra lại hệ thống sau khi cải tạo công trình, bởi việc thay đổi tường, vách hoặc kết cấu có thể làm thay đổi đặc tính truyền sóng.
Dự phòng khả năng tích hợp dịch vụ mới, giúp hệ thống có thể đáp ứng nhu cầu phát triển của công trình mà không phải xây dựng lại toàn bộ hạ tầng.

Khả năng mở rộng là một trong những yêu cầu được tài liệu nhấn mạnh đối với hệ thống IBS. Việc thiết kế ngay từ đầu theo hướng có thể nâng cấp sẽ giúp công trình chủ động hơn khi nhu cầu sử dụng thay đổi.

16. Kết luận về hệ thống phủ sóng di động và hệ thống IBS

Hệ thống phủ sóng di động là giải pháp quan trọng đối với những công trình có yêu cầu cao về chất lượng kết nối bên trong. Khi tín hiệu từ các trạm phát sóng ngoài trời bị suy hao bởi kết cấu công trình, hệ thống IBS có thể tiếp nhận tín hiệu từ nguồn phù hợp và phân phối đến các khu vực cần phủ sóng.

Theo tài liệu, hệ thống IBS gồm hai phần chính là phần tín hiệu gốc và phần thụ động. Phần tín hiệu gốc bao gồm nguồn tín hiệu cùng các thiết bị phối hợp, khuếch đại; phần thụ động bao gồm cáp trục chính, coupler, cáp ngang, splitter và hệ thống anten indoor.

Để đạt hiệu quả, quá trình triển khai cần được thực hiện đồng bộ từ khảo sát, thiết kế, thi công đến đo kiểm nghiệm thu. Vị trí anten, tuyến cáp, các điểm chia tín hiệu và nguồn tín hiệu cần được tính toán dựa trên mặt bằng và nhu cầu thực tế của công trình.

Một hệ thống được thiết kế phù hợp có thể tạo vùng phủ cho nhiều khu vực khó tiếp cận, đồng thời đáp ứng nhu cầu dung lượng và chất lượng tín hiệu trong tòa nhà. Giải pháp còn có thể hỗ trợ môi trường đa người dùng, đa băng tần và nhiều nhà cung cấp dịch vụ trên cùng một hạ tầng.

Vì vậy, hệ thống IBS không chỉ là mạng lưới anten tăng cường tín hiệu mà là một hệ thống phân phối tín hiệu được thiết kế đồng bộ với hạ tầng của công trình. Việc khảo sát chính xác, thiết kế hợp lý, thi công đúng kỹ thuật và đo kiểm đầy đủ là những yếu tố quan trọng để hình thành một hệ thống phủ sóng di động ổn định, có khả năng đáp ứng nhu cầu sử dụng và mở rộng trong tương lai.

Câu hỏi thường gặp về hệ thống phủ sóng di động

Hệ thống phủ sóng di động trong tòa nhà là gì?
Đây là hệ thống tiếp nhận tín hiệu di động từ nguồn tín hiệu phù hợp và phân phối qua mạng cáp, bộ chia, coupler và anten indoor để tạo vùng phủ sóng bên trong công trình.

Hệ thống IBS có tác dụng gì?
Hệ thống IBS giúp cải thiện vùng phủ sóng trong nhà, đặc biệt tại những khu vực như tầng hầm, thang máy, phòng kín và các góc khuất có tín hiệu yếu từ các trạm phát sóng bên ngoài.

Hệ thống IBS gồm những thành phần nào?
Hệ thống gồm phần tín hiệu gốc và phần thụ động, trong đó phần thụ động bao gồm cáp trục, coupler, cáp ngang, splitter và anten indoor.

Có cần đo kiểm sau khi thi công không?
Có. Đo kiểm giúp đánh giá mức thu, chất lượng tín hiệu và tỷ lệ diện tích đáp ứng yêu cầu thiết kế. Tài liệu sử dụng TEMS Investigation 8.0.4 cho việc phân tích và báo cáo kết quả đo phủ sóng.

Hệ thống IBS có thể phục vụ nhiều nhà cung cấp dịch vụ không?
Theo tài liệu, hệ thống có thể hỗ trợ môi trường đa người dùng, đa băng tần và nhiều nhà cung cấp dịch vụ trên cùng một hạ tầng phủ sóng trong nhà.

Những khu vực nào cần chú ý khi thiết kế hệ thống IBS?
Tầng hầm, thang máy, phòng kín, hành lang và các góc khuất cần được đặc biệt quan tâm vì đây thường là những khu vực khó nhận tín hiệu trực tiếp từ các trạm phát sóng ngoài trời.

TẢI FILE TÀI LIỆU HỆ THỐNG IBS

TỔNG QUAN VỀ HỆ THỐNG IBS

XEM CÁC BIỆN PHÁP THI CÔNG ĐIỆN KHÁC : THI CÔNG HỆ THỐNG ĐIỆN

XEM CÁC BIỆN PHÁP THI CÔNG ĐIỆN NHẸ KHÁC : NHÀ THẦU ĐIỆN NHẸ

LIÊN HỆ

Nếu bạn có nhu cầu về thiết kế, thi công hệ thống điện- điên nhẹ vui lòng liên hệ thông tin bên dưới

CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ TRIỀU MINH

HỆ THỐNG PHỦ SÓNG DI ĐỘNG
