HỆ THỐNG GIÁM SÁT NĂNG LƯỢNG VÀ ĐIỆN NĂNG – GIẢI PHÁP QUẢN LÝ, PHÂN TÍCH VÀ TỐI ƯU HÓA TIÊU THỤ ĐIỆN

1. Tổng quan về hệ thống giám sát năng lượng và điện năng

Hệ thống giám sát năng lượng và điện năng là giải pháp kỹ thuật cho phép thu thập, theo dõi, lưu trữ và phân tích các thông số vận hành của hệ thống điện thông qua đồng hồ đo điện năng, thiết bị đo lường đa chức năng, máy biến dòng và nền tảng phần mềm quản lý tập trung. Thay vì chỉ ghi nhận lượng điện tiêu thụ trên công tơ tổng, hệ thống giúp chủ đầu tư theo dõi tình trạng sử dụng điện tại từng tủ điện, khu vực, dây chuyền sản xuất hoặc nhóm phụ tải, từ đó nâng cao hiệu quả quản lý năng lượng và độ tin cậy trong vận hành.

Trong các tòa nhà thương mại, nhà máy công nghiệp, trung tâm thương mại, khách sạn và công trình có nhiều phụ tải điện, chi phí năng lượng thường chiếm tỷ trọng đáng kể trong tổng chi phí vận hành. Những thiết bị như hệ thống điều hòa không khí, chiller, bơm, quạt thông gió, dây chuyền sản xuất và hệ thống chiếu sáng có đặc điểm tiêu thụ điện khác nhau theo thời gian. Nếu chỉ theo dõi tổng điện năng hằng tháng, đơn vị quản lý sẽ khó xác định khu vực nào đang sử dụng nhiều điện, thời điểm nào xuất hiện phụ tải bất thường hoặc nguyên nhân khiến chi phí điện tăng cao.

Table of Contents

Việc triển khai hệ thống giám sát năng lượng và điện năng giúp chuyển hoạt động quản lý từ phương pháp ghi nhận thủ công sang giám sát dựa trên dữ liệu đo thực tế. Người vận hành có thể theo dõi điện áp, dòng điện, công suất, hệ số công suất, điện năng tiêu thụ và các chỉ số chất lượng điện năng tùy theo cấu hình thiết bị. Dữ liệu được truyền về máy tính hoặc máy chủ để hiển thị, lập báo cáo, so sánh xu hướng và phát cảnh báo khi xuất hiện các điều kiện vượt ngưỡng cài đặt.

Tùy theo quy mô công trình, hệ thống có thể sử dụng đồng hồ đo điện năng cơ bản hoặc các thiết bị phân tích điện năng chuyên sâu. Đối với các công trình yêu cầu quản lý tập trung, hệ thống có thể tích hợp với SCADA, EMS hoặc BMS nhằm kết hợp dữ liệu điện năng với trạng thái vận hành của những hệ thống kỹ thuật khác.

Triều Minh Engineering cung cấp giải pháp kỹ thuật cơ điện, trong đó việc tích hợp thiết bị đo lường, truyền thông và giám sát điện năng có thể được xem xét đồng bộ với hệ thống tủ điện, hệ thống quản lý tòa nhà và các phụ tải công nghiệp theo yêu cầu của từng dự án.

2. Mục đích và vai trò của hệ thống giám sát năng lượng

2.1. Theo dõi điện năng tiêu thụ và kiểm soát chi phí

Mục tiêu quan trọng của hệ thống giám sát năng lượng là xác định chính xác lượng điện tiêu thụ của toàn công trình và từng nhóm phụ tải. Dữ liệu điện năng được thu thập theo thời gian giúp bộ phận quản lý nhận biết xu hướng tiêu thụ trong ngày, tuần, tháng hoặc theo ca sản xuất.

Khi được bố trí đồng hồ đo tại các tủ phân phối chính và tủ điện nhánh, hệ thống có thể hỗ trợ so sánh mức tiêu thụ điện giữa các khu vực. Chẳng hạn, nhà máy có thể theo dõi riêng khu vực sản xuất, văn phòng, hệ thống HVAC, chiếu sáng và phụ trợ để xác định nhóm phụ tải cần ưu tiên kiểm tra. Đối với tòa nhà cho thuê, dữ liệu đo đếm riêng còn hỗ trợ quản lý điện năng theo tầng hoặc khu vực sử dụng, tùy thuộc phương án thiết kế và yêu cầu phân bổ chi phí.

2.2. Phát hiện bất thường trong hệ thống điện

Thông qua các thông số điện được cập nhật liên tục hoặc theo chu kỳ, hệ thống có thể hỗ trợ phát hiện tình trạng quá tải, mất cân bằng dòng điện giữa các pha, hệ số công suất thấp hoặc điện áp nằm ngoài giới hạn cài đặt. Với thiết bị có chức năng phân tích chất lượng điện năng, người vận hành còn có thể theo dõi độ méo hài và các hiện tượng ảnh hưởng đến thiết bị điện.

Việc phát hiện sớm không đồng nghĩa hệ thống luôn xác định được chính xác nguyên nhân sự cố. Dữ liệu giám sát cần được kết hợp với kiểm tra hiện trường, sơ đồ điện và thông tin từ thiết bị bảo vệ để đưa ra đánh giá kỹ thuật phù hợp. Tuy nhiên, đây là cơ sở quan trọng giúp rút ngắn thời gian khoanh vùng vấn đề và nâng cao hiệu quả bảo trì.

2.3. Nâng cao hiệu quả sử dụng năng lượng

Dữ liệu thu thập trong thời gian dài cho phép doanh nghiệp xác định các khung giờ có mức tiêu thụ cao, so sánh lượng điện giữa các ca vận hành và đánh giá hiệu quả của những biện pháp tiết kiệm năng lượng. Khi có thêm dữ liệu sản lượng, thời gian hoạt động hoặc diện tích sử dụng, đơn vị quản lý có thể xây dựng các chỉ số tiêu thụ điện phù hợp với đặc điểm công trình.

Hệ thống cũng tạo điều kiện đánh giá kết quả sau khi thay thế thiết bị hiệu suất cao, cải tiến quy trình sản xuất hoặc điều chỉnh lịch vận hành điều hòa không khí. Nhờ đó, quyết định tối ưu hóa được thực hiện dựa trên số liệu thay vì chỉ dựa vào ước tính.

3. Các thông số được đo lường và giám sát

Khả năng đo lường phụ thuộc vào chủng loại đồng hồ, cấp chính xác, sơ đồ đấu dây và cấu hình hệ thống. Khi lựa chọn thiết bị giám sát năng lượng, cần xác định rõ các thông số thực sự cần thiết cho công tác vận hành và phân tích.

3.1. Điện áp, dòng điện và tần số

Điện áp (V) thể hiện mức điện áp tại vị trí đo, trong khi dòng điện (A) phản ánh cường độ dòng điện chạy qua mạch. Với hệ thống điện ba pha, việc theo dõi điện áp và dòng điện từng pha giúp nhận biết sự chênh lệch giữa các pha, đánh giá mức tải và phát hiện những biểu hiện bất thường cần kiểm tra.

Tần số (Hz) là thông số quan trọng để đánh giá trạng thái của nguồn điện xoay chiều. Trong điều kiện vận hành bình thường, tần số cần nằm trong giới hạn phù hợp với yêu cầu của hệ thống điện và thiết bị sử dụng. Các thông số này nên được xem xét đồng thời với công suất và trạng thái vận hành của phụ tải để có nhận định đầy đủ.

3.2. Công suất tác dụng, phản kháng và biểu kiến

Công suất tác dụng (kW) biểu thị phần công suất thực hiện công hữu ích, trong khi công suất phản kháng (kvar) liên quan đến quá trình trao đổi năng lượng giữa nguồn và các phần tử cảm kháng hoặc dung kháng. Công suất biểu kiến (kVA) thể hiện mức công suất tổng hợp mà nguồn điện và thiết bị phân phối phải đáp ứng.

Theo dõi ba đại lượng này giúp đánh giá tình trạng tải, hệ số sử dụng thiết bị và đặc điểm vận hành của các phụ tải. Dữ liệu còn có thể hỗ trợ xem xét nhu cầu bù công suất phản kháng hoặc đánh giá mức độ phù hợp của thiết bị phân phối điện với điều kiện vận hành thực tế.

3.3. Điện năng tiêu thụ và hệ số công suất

Điện năng tiêu thụ (kWh) là chỉ số cơ bản để xác định lượng điện sử dụng trong một khoảng thời gian. Đây là dữ liệu quan trọng phục vụ thống kê, lập báo cáo, theo dõi xu hướng tiêu thụ và đối chiếu giữa các khu vực.

Hệ số công suất (PF) thể hiện mối quan hệ giữa công suất tác dụng và công suất biểu kiến theo cách tính phù hợp với dạng sóng và điều kiện đo. Hệ số công suất thấp có thể làm tăng dòng điện cần thiết để truyền tải cùng mức công suất tác dụng, ảnh hưởng đến khả năng sử dụng hệ thống điện. Tuy nhiên, việc đánh giá cần xem xét đặc điểm phụ tải, thành phần sóng hài và phương pháp tính của thiết bị đo.

3.4. Độ méo hài và chất lượng điện năng

Các thiết bị phân tích chuyên sâu có thể đo tổng độ méo hài điện áp hoặc dòng điện (THD), tổng độ méo nhu cầu dòng điện (TDD), độ mất cân bằng và góc pha tùy theo model. Đây là những thông số hữu ích khi công trình sử dụng nhiều biến tần, bộ nguồn điện tử, UPS, bộ sạc hoặc thiết bị công suất có đặc tính phi tuyến.

Dữ liệu chất lượng điện năng hỗ trợ xác định thời điểm xuất hiện hiện tượng bất thường và phục vụ việc phân tích nguyên nhân. Với các công trình nhạy cảm, việc lựa chọn thiết bị cần căn cứ vào dải đo, băng thông, khả năng ghi sự kiện và yêu cầu phân tích thực tế, không nên chỉ dựa vào số lượng thông số được hiển thị.

4. Cấu trúc tổng thể của hệ thống giám sát điện năng

Một hệ thống giám sát điện năng hoàn chỉnh thường bao gồm thiết bị đo tại hiện trường, thành phần thu thập và truyền dữ liệu, máy chủ hoặc bộ điều khiển trung tâm, phần mềm giám sát và hạ tầng mạng. Các thành phần này phải được thiết kế đồng bộ để bảo đảm dữ liệu được ghi nhận chính xác, truyền ổn định và hiển thị đúng vị trí đo.

4.1. Lớp thiết bị đo tại hiện trường

Đây là lớp trực tiếp thu thập dữ liệu từ hệ thống điện, bao gồm đồng hồ đo năng lượng, đồng hồ đa chức năng, máy biến dòng CT và các phụ kiện đấu nối theo thiết kế. Thiết bị có thể được lắp tại tủ điện tổng MSB, tủ phân phối DB, tủ động lực MCC hoặc các điểm cấp nguồn cho phụ tải quan trọng.

Vị trí lắp đặt cần được xác định dựa trên mục tiêu quản lý, sơ đồ cấp điện, khả năng tiếp cận và điều kiện an toàn. Không nhất thiết phải đo tất cả các nhánh điện nếu yêu cầu quản lý chỉ cần theo dõi một số phụ tải chính. Phương án bố trí hợp lý sẽ cân bằng được mức độ chi tiết của dữ liệu với chi phí đầu tư và vận hành.

4.2. Lớp truyền thông và thu thập dữ liệu

Dữ liệu từ đồng hồ đo được truyền đến thiết bị thu thập hoặc hệ thống trung tâm qua giao thức tương thích. Modbus RTU trên đường truyền RS-485 và Modbus TCP/IP trên mạng Ethernet là những phương án thường gặp trong các hệ thống giám sát công nghiệp.

Đối với hệ thống có nhiều thiết bị hoặc sử dụng các giao thức khác nhau, có thể cần gateway hoặc bộ chuyển đổi truyền thông. Khi thiết kế phải xác định địa chỉ thiết bị, tốc độ truyền, định dạng dữ liệu, sơ đồ kết nối và phương án xử lý lỗi truyền thông để giảm nguy cơ mất dữ liệu hoặc nhầm lẫn thông số.

4.3. Lớp phần mềm quản lý và hiển thị

Phần mềm giám sát có nhiệm vụ hiển thị dữ liệu, lưu lịch sử, lập biểu đồ, xây dựng báo cáo và phát cảnh báo theo cấu hình. Giao diện có thể tổ chức theo sơ đồ một sợi, khu vực, tầng, tủ điện hoặc dây chuyền sản xuất để người vận hành dễ xác định vị trí đang được theo dõi.

Đối với công trình có yêu cầu quản lý năng lượng chuyên sâu, dữ liệu từ hệ thống đo điện có thể được tích hợp vào nền tảng EMS hoặc SCADA. Nếu triển khai trong tòa nhà có hệ thống quản lý tập trung, việc tích hợp BMS cũng có thể được thực hiện khi các hệ thống hỗ trợ giao thức và dữ liệu tương thích.

5. Đồng hồ đo điện năng cơ bản PM2100 và PM5100

Đồng hồ đo điện năng là thành phần cốt lõi của hệ thống giám sát năng lượng. Việc lựa chọn thiết bị phù hợp giúp đáp ứng nhu cầu theo dõi điện năng mà không đầu tư vượt quá yêu cầu của công trình.

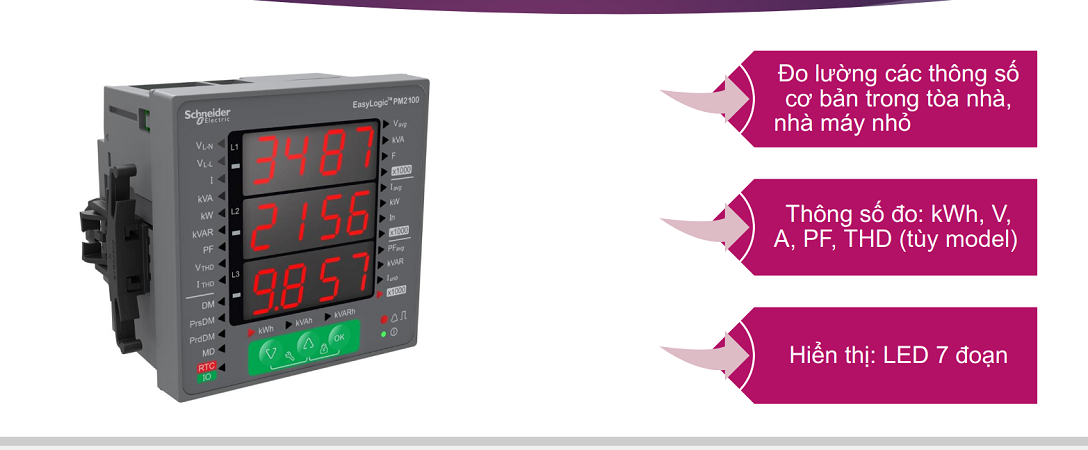

5.1. Đồng hồ đo điện năng PowerLogic PM2100

PowerLogic PM2100 thuộc nhóm thiết bị phục vụ đo lường các thông số điện cơ bản. Theo cấu hình model cụ thể, thiết bị có thể cung cấp dữ liệu điện năng kWh, điện áp, dòng điện, hệ số công suất và một số thông số bổ sung liên quan đến chất lượng điện năng.

Nhóm thiết bị này phù hợp để xem xét cho các tủ điện phân phối, công trình thương mại, tòa nhà quy mô vừa hoặc nhà máy nhỏ cần theo dõi lượng điện tiêu thụ và tình trạng tải. Màn hình LED bảy đoạn giúp người vận hành quan sát các giá trị tại tủ điện mà không nhất thiết phải truy cập phần mềm trung tâm.

Khi lựa chọn PM2100, cần đối chiếu chính xác mã sản phẩm, khả năng truyền thông, cấp chính xác, sơ đồ đấu nối và các chức năng được hỗ trợ. Không nên mặc định mọi phiên bản đều có đầy đủ tính năng của những model cao cấp hơn.

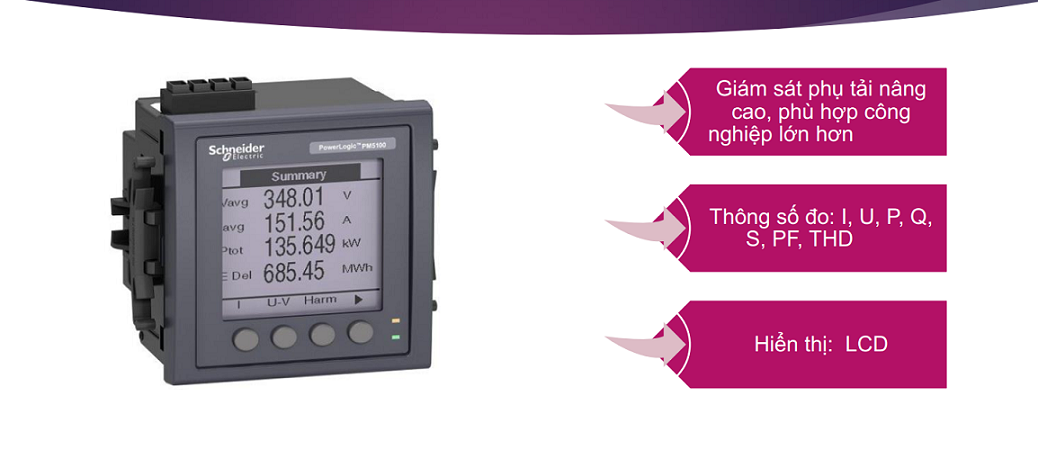

5.2. Đồng hồ đo điện năng PowerLogic PM5100

PowerLogic PM5100 phù hợp với nhu cầu giám sát phụ tải chi tiết hơn, đặc biệt tại những điểm cấp điện cần theo dõi nhiều thông số vận hành. Tùy model và cấu hình, thiết bị có thể đo dòng điện (I), điện áp (U), công suất tác dụng (P), công suất phản kháng (Q), công suất biểu kiến (S), hệ số công suất (PF) và các thông số chất lượng điện năng như THD.

Màn hình LCD hỗ trợ quan sát các thông số trực tiếp tại hiện trường. Khi được kết nối với nền tảng giám sát phù hợp, dữ liệu có thể được sử dụng để phân tích xu hướng tải, theo dõi hiệu quả sử dụng điện và hỗ trợ kiểm tra các điều kiện bất thường.

Đối với các dự án cần phân cấp giám sát, có thể sử dụng đồng hồ đo cơ bản ở những nhánh phụ tải thông thường và thiết bị có nhiều chức năng hơn tại tủ điện tổng hoặc phụ tải quan trọng. Cách bố trí này giúp nâng cao giá trị dữ liệu ở những vị trí cần thiết mà vẫn kiểm soát chi phí đầu tư.

6. Đồng hồ đo và phân tích điện năng PowerLogic PM5000, PM8000

Đối với nhà máy lớn, trung tâm thương mại hoặc công trình có yêu cầu cao về độ tin cậy của nguồn điện, đồng hồ đo đa chức năng và thiết bị phân tích chất lượng điện năng giúp mở rộng khả năng theo dõi vượt ra ngoài việc ghi nhận kWh.

6.1. PowerLogic PM5000 – giám sát điện năng chi tiết

Dòng PowerLogic PM5000 được sử dụng cho các ứng dụng đo lường điện năng và giám sát nhiều thông số của hệ thống điện. Tùy model, thiết bị có thể cung cấp các đại lượng như dòng điện, điện áp, công suất tác dụng, công suất phản kháng, công suất biểu kiến, hệ số công suất, THD, TDD, mức mất cân bằng và góc pha.

Một số phiên bản hỗ trợ giao tiếp Modbus RTU qua RS-485 hoặc Ethernet TCP/IP, đồng thời có chức năng lưu trữ dữ liệu theo cấu hình sản phẩm. Các đặc tính này giúp thiết bị có thể được xem xét trong những hệ thống cần truyền dữ liệu về phần mềm quản lý tập trung.

Về độ chính xác, cần xác nhận cấp chính xác của đúng model và đại lượng đo. Những cấp như 0.5S hoặc 0.2S chỉ nên được nêu khi được tài liệu kỹ thuật của phiên bản được chọn xác nhận. Cấp chính xác của đồng hồ cũng không đồng nghĩa với độ chính xác tổng thể của hệ thống nếu việc lựa chọn CT, đấu dây hoặc cài đặt tỷ số biến dòng không phù hợp.

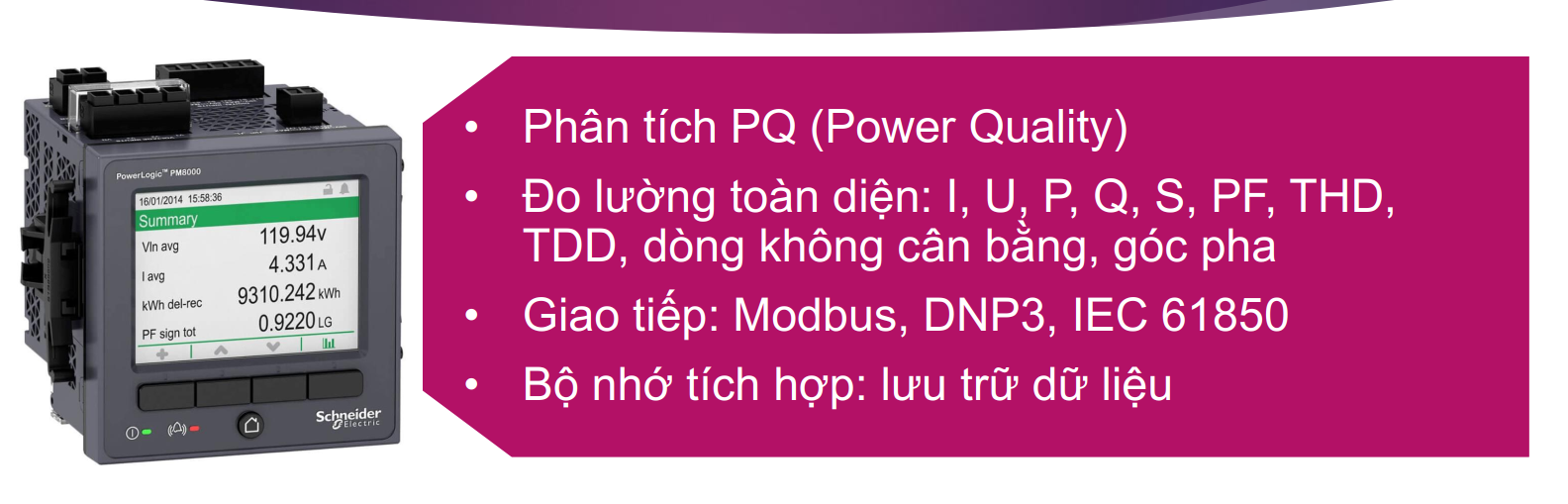

6.2. PowerLogic PM8000 – phân tích chất lượng điện năng chuyên sâu

PowerLogic PM8000 hướng đến các ứng dụng yêu cầu năng lực phân tích điện năng chuyên sâu hơn, chẳng hạn các hệ thống điện quan trọng hoặc vị trí cần theo dõi chất lượng nguồn điện. Tùy cấu hình, thiết bị có thể hỗ trợ nhiều thông số điện, ghi dữ liệu và các giao thức tích hợp như Modbus, DNP3 hoặc IEC 61850.

Giá trị của thiết bị không chỉ nằm ở số lượng thông số đo mà còn ở khả năng phục vụ công tác phân tích, truy xuất dữ liệu và điều tra các hiện tượng bất thường. Khi nhà máy gặp sự cố liên quan đến thiết bị điện tử công suất, biến tần hoặc phụ tải nhạy cảm, dữ liệu chất lượng điện năng có thể hỗ trợ kỹ sư khoanh vùng thời điểm và đánh giá điều kiện vận hành.

6.3. Lựa chọn PM5000 hay PM8000

Việc lựa chọn cần dựa trên mục tiêu giám sát, yêu cầu chất lượng điện năng, độ chính xác, dung lượng ghi dữ liệu, giao thức truyền thông và ngân sách. PM5000 có thể đáp ứng nhiều nhu cầu quản lý điện năng chi tiết, trong khi PM8000 đáng cân nhắc khi công trình cần chức năng phân tích nâng cao hoặc tích hợp vào hệ thống điện có yêu cầu kỹ thuật cao hơn.

Trước khi đặt hàng, cần kiểm tra tài liệu kỹ thuật hiện hành của nhà sản xuất, mã sản phẩm cụ thể và yêu cầu của hồ sơ thiết kế. Đây là bước quan trọng nhằm bảo đảm thiết bị được chọn phù hợp với sơ đồ điện, hệ thống truyền thông và phạm vi nghiệm thu.

7. Máy biến dòng CT trong hệ thống giám sát điện năng

Máy biến dòng CT (Current Transformer) là thiết bị được sử dụng để biến đổi dòng điện sơ cấp có giá trị lớn thành dòng điện thứ cấp phù hợp với đầu vào của thiết bị đo hoặc bảo vệ. CT cho phép đồng hồ đo ghi nhận dòng điện trong hệ thống mà không cần đưa trực tiếp toàn bộ dòng tải qua mạch đo của đồng hồ.

7.1. Chức năng và nguyên lý sử dụng

Trong hệ thống giám sát điện năng, CT thường được lắp trên dây dẫn hoặc thanh cái của từng pha tại vị trí được thiết kế. Dòng điện thứ cấp từ CT được kết nối đến đầu vào dòng điện của đồng hồ đo. Thiết bị sử dụng tỷ số CT được cài đặt để tính toán dòng điện sơ cấp và các đại lượng công suất liên quan.

Các loại CT có thể bao gồm CT dạng vòng, CT kín hoặc CT đúc, được lựa chọn theo kết cấu thanh cái, không gian tủ điện, dòng điện sơ cấp và điều kiện lắp đặt. Tỷ số biến dòng, cấp chính xác, công suất tải định mức và khả năng chịu dòng cần phù hợp với thiết bị đo và yêu cầu vận hành.

7.2. Những lưu ý khi lựa chọn và lắp đặt CT

Tỷ số biến dòng phải phù hợp với dòng tải: CT có tỷ số quá lớn có thể làm giảm độ phân giải hữu ích ở tải thấp, trong khi tỷ số không đáp ứng dòng vận hành có thể ảnh hưởng đến khả năng đo trong điều kiện tải cao.
Cấp chính xác phải đáp ứng mục tiêu sử dụng: Thiết bị dùng để theo dõi xu hướng tiêu thụ điện có thể có yêu cầu khác với thiết bị phục vụ đo đếm thương mại hoặc phân tích chất lượng điện năng. Cần lựa chọn theo yêu cầu thiết kế và tiêu chuẩn áp dụng.
Đấu nối đúng cực tính và đúng pha: Đấu sai cực tính, nhầm pha hoặc nhập sai tỷ số CT có thể làm sai lệch kết quả đo công suất, hệ số công suất và điện năng. Vì vậy, cần kiểm tra sơ đồ đấu dây trước khi nghiệm thu.
Bảo đảm an toàn cho mạch thứ cấp: Không được tùy tiện để hở mạch thứ cấp của CT khi mạch sơ cấp đang có dòng điện. Công tác lắp đặt, tháo thiết bị và kiểm tra CT phải tuân thủ quy trình an toàn điện và hướng dẫn của nhà sản xuất.

CT là một phần không thể tách rời của chuỗi đo lường. Một đồng hồ có cấp chính xác cao vẫn có thể cung cấp dữ liệu không đáng tin cậy nếu CT lựa chọn sai hoặc quá trình đấu nối không bảo đảm.

8. Hệ thống truyền thông Modbus, Gateway và bộ chuyển đổi

Để hệ thống giám sát năng lượng hoạt động tập trung, dữ liệu từ các đồng hồ đo phải được truyền đến bộ thu thập hoặc máy chủ thông qua hạ tầng truyền thông phù hợp. Giao thức Modbus được sử dụng phổ biến trong tự động hóa công nghiệp nhờ cấu trúc đơn giản và khả năng hỗ trợ trên nhiều dòng thiết bị.

8.1. Modbus RTU qua RS-485

Modbus RTU thường được triển khai trên đường truyền RS-485 để kết nối nhiều đồng hồ đo trong cùng một mạng truyền thông. Mỗi thiết bị được thiết lập địa chỉ riêng, cùng các thông số truyền dữ liệu phù hợp với cấu hình của hệ thống.

Phương án này phù hợp khi các đồng hồ được bố trí tại nhiều tủ điện trong cùng công trình và khoảng cách truyền dẫn nằm trong giới hạn thiết kế. Cần quan tâm đến loại cáp, cách đi dây, nối đất và chống nhiễu, điện trở kết thúc tuyến khi cần thiết, cũng như giới hạn số lượng thiết bị trên mỗi đoạn mạng.

8.2. Modbus TCP/IP qua Ethernet

Modbus TCP/IP sử dụng hạ tầng Ethernet để trao đổi dữ liệu giữa đồng hồ đo và thiết bị giám sát. Giải pháp này có thể phù hợp với các công trình có mạng kỹ thuật sẵn có hoặc cần kết nối với máy chủ và phần mềm quản lý qua mạng IP.

Khi thiết kế, cần phân tách mạng điều khiển với mạng văn phòng khi cần thiết, quản lý địa chỉ IP và kiểm soát quyền truy cập. Đối với các hệ thống kết nối từ xa, cần áp dụng biện pháp bảo mật thích hợp thay vì mở trực tiếp các cổng truyền thông ra Internet.

8.3. Vai trò của Gateway và Modbus Converter

Gateway hoặc bộ chuyển đổi truyền thông được sử dụng khi cần kết nối các thiết bị có giao diện hoặc giao thức khác nhau. Ví dụ, gateway có thể thu thập dữ liệu từ mạng Modbus RTU và chuyển tiếp lên mạng Ethernet hoặc nền tảng hỗ trợ tương ứng.

Việc sử dụng gateway phải đi kèm cấu hình địa chỉ, tốc độ truyền, ánh xạ thanh ghi và phương án xử lý lỗi. Đặc biệt, cần xác nhận phần mềm trung tâm đọc đúng kiểu dữ liệu, hệ số nhân, đơn vị và thứ tự thanh ghi theo tài liệu của từng thiết bị.

9. Hệ thống giám sát cách điện trong mạng điện IT

Bên cạnh giám sát mức tiêu thụ điện năng, một số công trình có thể cần theo dõi tình trạng cách điện liên tục để nâng cao độ tin cậy của hệ thống điện. Đây là yêu cầu đáng quan tâm đối với những mạng điện IT được thiết kế nhằm duy trì hoạt động khi xuất hiện lỗi cách điện đầu tiên.

9.1. Đặc điểm của mạng điện IT

Trong mạng điện IT, phần mang điện được cách ly với đất hoặc được nối đất thông qua trở kháng đủ lớn theo cấu hình thiết kế, trong khi các phần kim loại hở của thiết bị vẫn phải được nối với hệ thống bảo vệ theo yêu cầu. Cách bố trí này khác với những hệ thống có điểm trung tính nối đất trực tiếp.

Mạng IT có thể được sử dụng trong các ứng dụng đặc thù cần duy trì tính liên tục của nguồn điện. Tuy nhiên, phương án nối đất, bảo vệ và giám sát phải được thiết kế đồng bộ theo tiêu chuẩn áp dụng; không thể áp dụng tùy tiện cho mọi công trình.

9.2. Chức năng của thiết bị giám sát cách điện

Thiết bị giám sát cách điện (Insulation Monitoring Device – IMD) theo dõi điện trở cách điện của mạng điện IT so với đất và phát cảnh báo khi giá trị giảm xuống dưới ngưỡng cài đặt. Tùy hệ thống, thiết bị còn có thể hỗ trợ truyền thông, lưu trữ thông tin và kết hợp với thiết bị định vị lỗi cách điện.

Một dòng thiết bị có thể được xem xét cho ứng dụng này là Schneider Electric Vigilohm IM400 series. Việc lựa chọn chính xác cần căn cứ vào điện áp hệ thống, kiểu mạng, chức năng yêu cầu và tài liệu kỹ thuật của model.

9.3. Lợi ích của giám sát cách điện liên tục

Phát hiện sớm sự suy giảm cách điện: Thiết bị giúp cảnh báo khi điện trở cách điện giảm bất thường, tạo điều kiện kiểm tra trước khi tình trạng trở nên nghiêm trọng hơn.
Hỗ trợ duy trì hoạt động: Trong mạng IT được thiết kế phù hợp, lỗi cách điện đầu tiên có thể không bắt buộc làm ngắt nguồn ngay lập tức. Tuy nhiên, cảnh báo phải được xử lý theo quy trình để tránh nguy cơ phát sinh lỗi thứ hai.
Hỗ trợ bảo trì và định vị lỗi: Khi kết hợp với các thiết bị định vị phù hợp, dữ liệu giám sát giúp kỹ thuật viên khoanh vùng nhánh có vấn đề và giảm thời gian tìm kiếm lỗi.
Nâng cao an toàn vận hành: Hệ thống tạo thêm lớp thông tin hỗ trợ kiểm tra và xử lý tình trạng suy giảm cách điện, nhưng không thay thế thiết bị bảo vệ quá dòng, bảo vệ chạm đất hoặc các biện pháp an toàn điện bắt buộc.

Các thiết bị giám sát cách điện cần được lựa chọn và lắp đặt theo cấu trúc mạng điện thực tế, đồng thời tuân thủ tiêu chuẩn liên quan, chẳng hạn IEC 61557-8 và IEC 61557-9 đối với các chức năng tương ứng.

10. Bộ đếm điện năng và giải pháp theo dõi sản lượng tiêu thụ

Bộ đếm điện năng là thiết bị dùng để ghi nhận lượng điện tiêu thụ hoặc sản lượng điện trong một khoảng thời gian. Tùy mục tiêu sử dụng, thiết bị có thể theo dõi năng lượng theo một chiều hoặc hai chiều, đặc biệt trong những ứng dụng cần phân biệt điện năng nhận từ lưới và điện năng phát ngược lên lưới.

Trong dây chuyền sản xuất, bộ đếm hoặc đồng hồ đo tại từng nhánh cấp nguồn giúp doanh nghiệp xác định lượng điện phục vụ cho từng nhóm thiết bị. Khi kết hợp với dữ liệu sản lượng, thời gian vận hành và lịch sản xuất, doanh nghiệp có thể tính toán chỉ số điện năng trên một đơn vị sản phẩm hoặc so sánh mức tiêu thụ giữa các ca.

Với hệ thống có nhiều bộ đếm, dữ liệu có thể được thu thập về trung tâm thông qua giao thức truyền thông tương thích. Điều này giúp giảm công việc ghi chỉ số thủ công, đồng thời nâng cao khả năng đối chiếu dữ liệu theo thời gian.

Khi triển khai, cần phân biệt chức năng giám sát nội bộ với chức năng đo đếm phục vụ thanh toán hoặc phân bổ chi phí chính thức. Những trường hợp dùng dữ liệu làm căn cứ thanh toán cần lựa chọn thiết bị, phương án lắp đặt và quy trình kiểm định phù hợp với yêu cầu pháp lý áp dụng.

11. Tích hợp hệ thống giám sát điện năng với SCADA, EMS và BMS

Hệ thống giám sát năng lượng phát huy hiệu quả cao hơn khi dữ liệu đo lường được kết nối với nền tảng quản lý và vận hành tập trung. Tùy quy mô công trình, có thể xem xét tích hợp với SCADA, EMS hoặc BMS theo mục tiêu cụ thể.

11.1. Tích hợp với SCADA

SCADA là hệ thống giám sát, thu thập dữ liệu và hỗ trợ điều khiển trong các ứng dụng công nghiệp. Khi các đồng hồ đo điện được kết nối với SCADA, dữ liệu về dòng điện, điện áp, công suất và trạng thái thiết bị có thể được hiển thị trên giao diện vận hành chung.

Kỹ sư có thể theo dõi nhiều tủ điện hoặc khu vực từ trung tâm, đồng thời thiết lập cảnh báo và lưu lịch sử theo cấu hình. Việc tích hợp cần xác định rõ phạm vi giám sát, quyền điều khiển và cơ chế xử lý sự cố truyền thông để không ảnh hưởng đến hoạt động của hệ thống điện.

11.2. Tích hợp với EMS

EMS là nền tảng quản lý năng lượng, tập trung vào việc thu thập và phân tích dữ liệu để hỗ trợ sử dụng năng lượng hiệu quả. Hệ thống có thể tổng hợp dữ liệu điện năng theo khu vực, loại phụ tải hoặc khung giờ, sau đó lập báo cáo phục vụ đánh giá hiệu quả vận hành.

Với doanh nghiệp có nhiều dây chuyền sản xuất, EMS có thể hỗ trợ xây dựng chỉ số tiêu thụ điện theo sản lượng. Với tòa nhà, dữ liệu có thể được phân tích theo tầng, khu vực thuê hoặc nhóm hệ thống kỹ thuật. Khả năng thực hiện cụ thể phụ thuộc vào phần mềm, cấu trúc dữ liệu và mức độ tích hợp được triển khai.

11.3. Tích hợp với BMS trong tòa nhà

BMS tập trung vào việc giám sát và quản lý các hệ thống kỹ thuật của tòa nhà như HVAC, thông gió, bơm, hệ thống điện và những hệ thống liên quan. Khi tích hợp dữ liệu từ đồng hồ đo điện năng, BMS có thể hiển thị thông số điện của các tủ điện chính hoặc nhóm phụ tải theo phạm vi thiết kế.

Chẳng hạn, dữ liệu điện năng của hệ thống điều hòa không khí có thể được đối chiếu với lịch hoạt động và trạng thái vận hành của thiết bị để hỗ trợ đánh giá hiệu quả sử dụng điện. Tuy nhiên, dữ liệu đo điện chỉ phản ánh một phần hoạt động của thiết bị; việc phân tích chuyên sâu có thể cần thêm thông số nhiệt độ, lưu lượng, thời gian chạy và điều kiện môi trường.

Đối với công trình đã có BMS, việc bổ sung đồng hồ đo điện năng nên được xem xét ngay từ giai đoạn thiết kế tích hợp để tránh phát sinh chi phí lớn do thiếu cổng truyền thông, thiếu điểm dữ liệu hoặc không thống nhất giao thức.

12. Ứng dụng hệ thống giám sát năng lượng trong công trình thực tế

12.1. Nhà máy và khu công nghiệp

Nhà máy thường có nhiều phụ tải với công suất và chu kỳ vận hành khác nhau, bao gồm dây chuyền sản xuất, máy nén khí, bơm, quạt, hệ thống làm mát và chiếu sáng. Việc bố trí thiết bị đo tại tủ điện tổng, tủ phân phối khu vực và các phụ tải trọng yếu giúp doanh nghiệp có dữ liệu chi tiết để quản lý điện năng.

Thông qua việc phân tích dữ liệu theo ca hoặc theo dây chuyền, bộ phận kỹ thuật có thể phát hiện những giai đoạn tiêu thụ điện cao bất thường, đánh giá hiệu quả sử dụng thiết bị và đề xuất giải pháp cải tiến. Với các nhà máy có tải phi tuyến lớn, có thể xem xét bổ sung chức năng phân tích chất lượng điện năng để đánh giá sóng hài và mất cân bằng.

12.2. Tòa nhà văn phòng và trung tâm thương mại

Trong tòa nhà thương mại, các nhóm phụ tải như điều hòa không khí, chiếu sáng, thang máy, bơm cấp nước và khu vực thuê có đặc điểm sử dụng điện khác nhau. Hệ thống giám sát điện năng giúp ban quản lý nắm bắt tình trạng tiêu thụ theo khu vực và hỗ trợ đối chiếu với lịch hoạt động thực tế.

Khi được tích hợp với BMS, dữ liệu điện năng có thể được xem cùng thông tin trạng thái vận hành của các thiết bị. Điều này giúp bộ phận quản lý đánh giá việc vận hành ngoài giờ, phát hiện khu vực tiêu thụ điện không phù hợp và xây dựng kế hoạch tiết kiệm năng lượng.

12.3. Khách sạn, bệnh viện và công trình có phụ tải quan trọng

Khách sạn, bệnh viện và một số công trình chuyên dụng có thể cần theo dõi chặt chẽ cả lượng điện tiêu thụ lẫn tình trạng vận hành của nguồn điện. Các điểm đo thường được lựa chọn tại tủ điện tổng, tủ phân phối quan trọng, máy phát dự phòng và những nhóm phụ tải cần theo dõi riêng.

Trong các khu vực đặc thù, hệ thống giám sát điện năng cần được phối hợp với hệ thống bảo vệ, nguồn dự phòng và quy trình vận hành khẩn cấp. Không được sử dụng phần mềm giám sát để thay thế các chức năng bảo vệ điện hoặc các thiết bị an toàn đã được thiết kế.

12.4. Hệ thống điện năng lượng mặt trời và phụ tải hai chiều

Đối với công trình có điện mặt trời hoặc các nguồn điện phân tán, việc theo dõi điện năng hai chiều có thể giúp phân biệt lượng điện lấy từ lưới, lượng điện tiêu thụ tại chỗ và lượng điện phát lên lưới khi hệ thống đo được thiết kế phù hợp.

Tùy kiến trúc hệ thống, cần bố trí thiết bị đo tại các điểm đấu nối cần thiết và đồng bộ dữ liệu với inverter hoặc nền tảng quản lý năng lượng. Việc tính toán sản lượng, hiệu suất và cân bằng năng lượng phải dựa trên các điểm đo, chiều công suất và cấu hình đo lường thực tế.

13. Quy trình thiết kế và thi công hệ thống giám sát năng lượng

Để hệ thống vận hành ổn định và cung cấp dữ liệu đáng tin cậy, quá trình triển khai cần được thực hiện theo trình tự kỹ thuật rõ ràng, từ khảo sát hiện trường đến kiểm tra truyền thông và nghiệm thu.

13.1. Khảo sát hiện trạng và xác định nhu cầu

Đơn vị kỹ thuật cần khảo sát sơ đồ cấp điện, danh sách tủ điện, thông số máy biến áp, loại phụ tải và điều kiện lắp đặt thiết bị đo. Đồng thời, cần làm rõ mục tiêu của chủ đầu tư: chỉ theo dõi điện năng tiêu thụ, quản lý từng khu vực, phân tích chất lượng điện năng hay tích hợp với hệ thống SCADA/EMS/BMS.

Kết quả khảo sát là cơ sở để xác định vị trí đo, số lượng đồng hồ, loại CT, phương án truyền thông và cấu trúc phần mềm. Việc xác định phạm vi từ đầu giúp hạn chế tình trạng thiếu điểm đo hoặc đầu tư thiết bị có chức năng vượt quá nhu cầu thực tế.

13.2. Thiết kế sơ đồ và lựa chọn thiết bị

Hồ sơ thiết kế cần thể hiện vị trí lắp đồng hồ, sơ đồ kết nối mạch điện áp và dòng điện, tỷ số CT, phương án truyền thông, địa chỉ thiết bị và kết nối với máy chủ. Những điểm cần giám sát phải được thống kê thành danh sách dữ liệu để bảo đảm mỗi thông số có nguồn lấy rõ ràng.

Thiết bị cần được lựa chọn theo dòng điện, điện áp, cấu hình một pha hoặc ba pha, cấp chính xác, chức năng đo và giao thức truyền thông. Đối với các vị trí cần phân tích chất lượng điện năng, phải kiểm tra khả năng ghi nhận các thông số cần thiết thay vì chỉ căn cứ vào khả năng đo kWh.

13.3. Lắp đặt thiết bị và đấu nối

Công tác thi công phải tuân thủ hồ sơ được phê duyệt, hướng dẫn của nhà sản xuất và quy trình an toàn điện. Trước khi lắp đặt hoặc đấu nối, cần thực hiện các biện pháp cô lập nguồn, xác nhận trạng thái an toàn và sử dụng dụng cụ phù hợp.

CT phải được lắp đúng chiều, đúng pha và đúng tỷ số thiết kế. Mạch điện áp, dây tín hiệu và cáp truyền thông cần được bố trí phù hợp với điều kiện tủ điện, có đánh dấu rõ ràng và hạn chế ảnh hưởng của nhiễu điện từ. Các công việc liên quan đến tủ điện đang mang điện chỉ được thực hiện theo quy trình an toàn và bởi nhân sự đủ năng lực, được phép thực hiện.

13.4. Cấu hình phần mềm và kiểm tra truyền thông

Sau khi lắp đặt, kỹ thuật viên cần cấu hình các thông số truyền thông, địa chỉ thiết bị, tỷ số CT và các thông số liên quan. Tiếp theo, dữ liệu từ từng đồng hồ được kiểm tra trên giao diện trung tâm để xác nhận rằng thiết bị được nhận diện đúng và giá trị hiển thị phù hợp với trạng thái thực tế.

Cần kiểm tra các trường hợp mất kết nối, dữ liệu không cập nhật, sai đơn vị, sai hệ số nhân và lỗi ánh xạ thanh ghi. Đối với hệ thống có nhiều đồng hồ, nên lập danh sách kiểm tra theo từng tủ điện để bảo đảm không bỏ sót thiết bị trong quá trình nghiệm thu.

13.5. Chạy thử và nghiệm thu

Giai đoạn chạy thử bao gồm kiểm tra các thông số đo, đối chiếu chiều dòng điện và công suất, xác nhận dữ liệu điện năng, thử chức năng cảnh báo và kiểm tra lưu trữ lịch sử. Khi cần thiết, có thể sử dụng thiết bị đo tham chiếu hoặc phương pháp kiểm tra phù hợp để đánh giá sai số trong điều kiện vận hành thực tế.

Hồ sơ bàn giao nên bao gồm sơ đồ hoàn công, danh sách thiết bị, cấu hình truyền thông, bảng ánh xạ dữ liệu, hướng dẫn sử dụng phần mềm và quy trình xử lý cảnh báo. Việc nghiệm thu cần căn cứ vào yêu cầu kỹ thuật đã thống nhất, không chỉ dựa trên việc giao diện hiển thị được các giá trị.

14. Những yếu tố ảnh hưởng đến độ chính xác và độ tin cậy của dữ liệu

Một hệ thống giám sát năng lượng chỉ thực sự hữu ích khi dữ liệu được thu thập đúng, cập nhật ổn định và có thể đối chiếu. Các sai lệch thường xuất phát từ thiết bị đo, CT, đấu nối, cấu hình truyền thông hoặc quá trình xử lý dữ liệu.

14.1. Lựa chọn thiết bị không phù hợp

Đồng hồ đo cần đáp ứng dòng tải, điện áp, số pha và yêu cầu về thông số cần theo dõi. Thiết bị có chức năng cơ bản không thể thay thế thiết bị phân tích chất lượng điện năng chuyên sâu nếu dự án yêu cầu ghi nhận những hiện tượng mà model đó không hỗ trợ.

Cần xem xét cấp chính xác, dải đo và điều kiện môi trường của thiết bị. Với những vị trí quan trọng, hồ sơ thiết kế nên nêu rõ yêu cầu kỹ thuật để tránh lựa chọn chỉ dựa trên giá thành hoặc hình thức hiển thị.

14.2. Sai tỷ số CT hoặc đấu nối sai pha

Nếu tỷ số CT được nhập không chính xác, giá trị dòng điện và các đại lượng được tính từ dòng điện có thể bị sai lệch. Tương tự, việc đấu nhầm pha hoặc ngược cực tính có thể dẫn đến kết quả công suất và hệ số công suất không phù hợp với tình trạng thực tế.

Do đó, công tác kiểm tra phải bao gồm đối chiếu thông số CT, sơ đồ đấu dây, thứ tự pha và kết quả đo tại hiện trường. Những điểm đo có biểu hiện bất thường cần được kiểm tra trước khi sử dụng dữ liệu để lập báo cáo năng lượng.

14.3. Lỗi truyền thông và cấu hình phần mềm

Các nguyên nhân như sai địa chỉ thiết bị, tốc độ truyền không đồng nhất, đấu dây RS-485 không đúng, nhiễu điện từ hoặc cấu hình sai thanh ghi có thể làm gián đoạn hoặc sai lệch dữ liệu. Một số lỗi không làm mất hoàn toàn kết nối mà chỉ khiến một vài thông số không được cập nhật đúng.

Để giảm rủi ro, cần chuẩn hóa cấu hình thiết bị, lưu hồ sơ cài đặt và kiểm tra dữ liệu định kỳ. Hệ thống phần mềm nên có cơ chế nhận biết dữ liệu mất kết nối hoặc dữ liệu quá cũ để tránh hiểu nhầm rằng giá trị hiển thị vẫn phản ánh trạng thái hiện tại.

15. Lợi ích, chi phí đầu tư và bảo trì hệ thống

15.1. Lợi ích đối với công tác quản lý vận hành

Hệ thống giám sát năng lượng và điện năng cung cấp dữ liệu tập trung, hỗ trợ doanh nghiệp quản lý mức tiêu thụ, theo dõi tình trạng tải và phát hiện những điểm cần kiểm tra. Khi dữ liệu được tổ chức theo khu vực hoặc nhóm phụ tải, bộ phận vận hành có thể ưu tiên nguồn lực cho những vị trí có mức tiêu thụ cao hoặc có dấu hiệu bất thường.

Ngoài việc hỗ trợ tiết kiệm điện, hệ thống còn giúp nâng cao chất lượng hồ sơ vận hành, tạo cơ sở so sánh giữa các giai đoạn và đánh giá kết quả của những biện pháp cải tiến. Tuy nhiên, mức tiết kiệm thực tế không cố định mà phụ thuộc vào hiện trạng tiêu thụ, chất lượng dữ liệu, khả năng phân tích và việc thực hiện các biện pháp tối ưu sau giám sát.

15.2. Các yếu tố quyết định chi phí đầu tư

Chi phí triển khai phụ thuộc vào số lượng điểm đo, loại đồng hồ, số lượng CT, chiều dài tuyến truyền thông, thiết bị gateway, máy chủ, phần mềm và mức độ tích hợp. Một hệ thống chỉ giám sát điện năng tại tủ điện tổng sẽ có phạm vi khác đáng kể so với hệ thống theo dõi chi tiết từng tầng, từng dây chuyền hoặc từng nhóm thiết bị.

Các yêu cầu như phân tích chất lượng điện năng, lưu trữ lịch sử dài hạn, cảnh báo nâng cao và tích hợp SCADA/EMS/BMS cũng ảnh hưởng đến cấu hình và chi phí. Vì vậy, báo giá cần dựa trên khảo sát và bảng điểm đo thực tế thay vì chỉ căn cứ vào diện tích công trình.

15.3. Bảo trì và kiểm tra định kỳ

Sau khi đưa vào sử dụng, cần kiểm tra tình trạng thiết bị, độ ổn định truyền thông, dữ liệu lưu trữ và khả năng hoạt động của chức năng cảnh báo. Những thay đổi trong hệ thống điện, chẳng hạn bổ sung phụ tải hoặc thay đổi sơ đồ cấp nguồn, cần được cập nhật vào cấu hình giám sát để bảo đảm dữ liệu vẫn phản ánh đúng hiện trạng.

Định kỳ, đơn vị quản lý nên đối chiếu số liệu tổng với các nguồn dữ liệu phù hợp, kiểm tra những điểm đo có xu hướng bất thường và lưu hồ sơ thay đổi cấu hình. Với thiết bị phục vụ đo đếm có yêu cầu kiểm định hoặc hiệu chuẩn, cần thực hiện theo quy định và yêu cầu áp dụng cho mục đích sử dụng cụ thể.

16. Triều Minh Engineering – Giải pháp triển khai hệ thống giám sát năng lượng và điện năng

Triều Minh Engineering là đơn vị hoạt động trong lĩnh vực thi công cơ điện, cung cấp các giải pháp liên quan đến hệ thống điện, điện nhẹ, điều hòa không khí, thông gió và tích hợp các hệ thống kỹ thuật cho công trình. Đối với nhu cầu giám sát năng lượng và điện năng, phương án triển khai cần được xây dựng theo đặc điểm phụ tải, sơ đồ phân phối điện và mục tiêu quản lý của chủ đầu tư.

16.1. Khảo sát và đề xuất phương án kỹ thuật

Từ hiện trạng công trình và yêu cầu sử dụng, phương án có thể xác định các điểm đo tại tủ điện tổng, tủ phân phối, nhóm phụ tải trọng yếu hoặc những khu vực cần quản lý riêng. Đồng thời, đơn vị kỹ thuật xem xét lựa chọn đồng hồ đo, CT, phương án truyền thông và cấu trúc dữ liệu phù hợp.

Đối với công trình đã có BMS hoặc SCADA, việc tích hợp được xem xét trên cơ sở giao thức, khả năng tương thích và phạm vi dữ liệu mà hệ thống hiện hữu hỗ trợ. Mục tiêu là tạo ra giải pháp có thể vận hành thực tế, dễ mở rộng và thuận tiện cho công tác bảo trì.

16.2. Thi công, cấu hình và kiểm tra hệ thống

Quá trình triển khai cần được phối hợp với đơn vị quản lý điện và các nhà thầu liên quan nhằm bảo đảm việc lắp đặt thiết bị, đấu nối và chạy thử không ảnh hưởng ngoài kế hoạch đến hoạt động của công trình. Các thông số thiết bị, cấu hình CT, địa chỉ truyền thông và bảng dữ liệu cần được kiểm tra đồng bộ trước khi bàn giao.

Sau khi hoàn thành, hệ thống được kiểm tra khả năng thu thập dữ liệu, hiển thị thông số, ghi nhận điện năng và phát cảnh báo theo phạm vi đã thống nhất. Hồ sơ kỹ thuật và hướng dẫn vận hành cần được bàn giao đầy đủ để chủ đầu tư có thể sử dụng dữ liệu cho công tác quản lý năng lượng lâu dài.

17. Kết luận

Hệ thống giám sát năng lượng và điện năng là công cụ quan trọng giúp doanh nghiệp theo dõi mức tiêu thụ điện, đánh giá tình trạng vận hành và nâng cao hiệu quả quản lý hệ thống điện. Khi được thiết kế phù hợp, hệ thống có thể kết hợp đồng hồ đo điện năng, máy biến dòng CT, truyền thông Modbus, phần mềm quản lý và các nền tảng SCADA, EMS hoặc BMS để cung cấp dữ liệu tập trung phục vụ công tác vận hành.

Việc lựa chọn đúng thiết bị, bố trí điểm đo hợp lý, bảo đảm chất lượng đấu nối và kiểm tra dữ liệu sau thi công là những yếu tố quyết định hiệu quả thực tế. Tùy theo yêu cầu của từng công trình, chủ đầu tư có thể bắt đầu từ giải pháp đo lường cơ bản hoặc triển khai hệ thống phân tích điện năng chuyên sâu, sau đó mở rộng theo nhu cầu quản lý và tối ưu hóa năng lượng.

Triều Minh Engineering hướng đến việc triển khai các giải pháp cơ điện đồng bộ, đáp ứng yêu cầu kỹ thuật và hỗ trợ chủ đầu tư xây dựng hệ thống giám sát năng lượng phù hợp với điều kiện vận hành thực tế của công trình.

TÀI LIỆU HỆ THỐNG GIÁM SÁT ĐIỆN NĂNG

HỆ THỐNG GIÁM SÁT NĂNG LƯỢNG SCHNEIDER

XEM CÁC BÀI VỀ HỆ THỐNG ĐIỆN : THI CÔNG HỆ THỐNG ĐIỆN

XEM CÁC BÀI VỀ HỆ THỐNG ĐIỆN NHẸ : THI CÔNG HỆ THỐNG ĐIỆN NHẸ

Liên Hệ

Nếu bạn có nhu cầu về thiết kế, thi công hệ thống điện an toàn, tiết kiệm điện năng vui lòng liên hệ thông tin bên dưới

CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ TRIỀU MINH

HỆ THỐNG GIÁM SÁT NĂNG LƯỢNG VÀ ĐIỆN NĂNG
