BIỆN PHÁP THI CÔNG LẮP ĐẶT THIẾT BỊ ĐIỆN CHUYÊN NGHIỆP: ĐÈN, QUẠT, CÔNG TẮC, Ổ CẮM…

Lắp đặt thiết bị điện đầu cuối (đèn chiếu sáng, quạt, công tắc, ổ cắm) là công đoạn hoàn thiện then chốt trong chuỗi thi công Cơ Điện (M&E) của dự án. Một quy trình lắp đặt đúng kỹ thuật không chỉ đảm bảo tính thẩm mỹ, phù hợp với kiến trúc nội thất mà còn tối ưu hóa an toàn điện, hạn chế nguy cơ sự cố và kéo dài tuổi thọ vận hành thiết bị. Bài viết dưới đây trình bày biện pháp thi công lắp đặt thiết bị điện được phân tách chuyên sâu, đáp ứng các tiêu chuẩn kỹ thuật thi công M&E hiện hành.

1. Công tác chuẩn bị chung và an toàn thi công

1.1. Kiểm tra điều kiện tiền thi công

Trước khi đưa thiết bị điện vào lắp đặt, Kỹ sư giám sát và Đội trưởng thi công phải kiểm tra và xác nhận các hạng mục phụ trợ đã hoàn thành:

• Hệ thống ống luồn dây (ống PVC cứng, ống mềm Flexible conduit), hộp nối dây (Junction box) âm tường/âm trần đã được lắp đặt hoàn chỉnh.

• Công tác kéo cáp điện, phân dây về các bốt/đế âm đã hoàn tất; dây dẫn đã được đo kiểm tra thông mạch và điện trở cách điện sơ bộ.

• Bề mặt tường, trần thạch cao hoặc trần bê tông đã sơn lót hoặc hoàn thiện lớp 1.

1.2. Chuẩn bị biện pháp an toàn lao động (HSE)

Trang bị an toàn là bắt buộc đối với công nhân thi công M&E:

• Thiết bị làm việc trên cao: Giàn giáo khung, cùm khóa, thang khóa an toàn, sàn thao tác có lan can, dây chằng và bánh xe có khóa hãm.

• Trang bị bảo hộ cá nhân (PPE): Dây đai an toàn toàn thân (khi làm việc trên cao), giày bảo hộ chống giật, nón bảo hộ, găng tay vải/cao su, kính bảo hộ cho công tác khoan cắt.

• Thiết bị PCCC & Cảnh báo: Bình chữa cháy cầm tay, quạt thông gió (nếu làm việc trong không gian hẹp/kín), khay hứng mạt thép/tấm chắn xỉ khi cắt khoan.

• An toàn nguồn điện thi công: Kiểm tra aptomat chống giật (ELCB/RCCB), kiểm tra dây nguồn cầm tay, đèn chiếu sáng di động đạt tiêu chuẩn an toàn.

• Dựng biển báo khu vực đang thi công điện, băng cảnh báo an toàn.

1.3. Phê duyệt bản vẽ thi công (Shop Drawings)

Chỉ sử dụng bản vẽ thi công (Shop Drawings) chi tiết đã được Tư vấn giám sát (TVGS) và Chủ đầu tư (CĐT) phê duyệt bản mới nhất. Bản vẽ phải thể hiện:

• Định vị vị trí đèn, quạt, công tắc, ổ cắm trên mặt bằng.

• Cao độ lắp đặt chuẩn so với mặt sàn hoàn thiện (FFL).

• Đánh số pha nguồn (L1, L2, L3), ký hiệu mạch/lộ, kiểu lắp đặt (âm trần, nổi, thả trần…).

1.4. Tập kết vật tư & Kiểm tra dụng cụ

• Vật tư thiết bị điện:

  • Bộ đèn: Máng/hộp đèn, bóng LED/huỳnh quang, chóa phản quang, nắp đậy, tăng-phô/driver, mồi, tụ điện, hộp đấu dây (Junction box), phụ kiện ti treo, xích treo…

  • Quạt: Thân quạt, cánh quạt, chụp bảo vệ, lồng bảo vệ, giá treo, bộ điều khiển/hộp số…

  • Công tắc, ổ cắm: Hộp đế âm/nổi, hạt công tắc/ổ cắm, mặt nạ, kẹp giữ, vít inox.

  • Vật tư phụ: Băng keo cách điện, băng keo bảo vệ, tấm xốp, cồn vệ sinh, giẻ lau, đá mài, đá cắt, sơn…

• Dụng cụ thi công & Đo kiểm:

  • Thủy bình, dây rọi, máy kinh vĩ, máy laser gióng tuyến.

  • Đồng hồ đo điện vạn năng (VOM), Megomet đo điện trở cách điện, Ampe kìm.

  • Máy cắt, máy mài, máy khoan cầm tay, máy bắn vít, máy hút bụi công nghiệp.

  • Bộ dụng cụ cầm tay cá nhân: Kìm tuốt dây, kìm bấm cốt, tua-vít cách điện, dao rọc cáp…

Lưu ý kỹ thuật: Kỹ sư nên lắp đặt mẫu 01 bộ thiết bị (đèn, ổ cắm, công tắc) hoàn chỉnh, cấp nguồn chạy thử để kiểm tra tính năng, sơ đồ đấu nối và tính thẩm mỹ trước khi triển khai đại trà trên toàn bộ công trình.

2. Biện pháp thi công lắp đặt công tắc điện

Công tắc điện là thiết bị điều khiển trực tiếp, đòi hỏi cao về độ nhạy, tính chính xác của mạch và thẩm mỹ bề mặt.

2.1. Yêu cầu kỹ thuật & Cao độ lắp đặt

• Cao độ tiêu chuẩn: Công tắc được lắp ở cao độ +140 cm (hoặc +120 cm tùy thiết kế dự án) so với mặt sàn hoàn thiện (FFL).

• Vị trí: Thường đặt ở phía bên trong phòng, gần mép cửa ra vào (cách mép khuôn cửa từ 10 – 20 cm) để thuận tiện cho việc thao tác khi đóng/mở cửa.

• Nguyên tắc đấu nối: Công tắc phải luôn được đấu nối để đóng/cắt trên dây Nóng (Phase – L). Tuyệt đối không cắt dây Nguội (Neutral – N) để tránh hiện tượng thiết bị vẫn mang điện khi đã tắt công tắc.

2.2. Quy trình thi công công tắc

• Bước 1 (Vệ sinh đế âm): Sử dụng máy hút bụi hoặc chổi cọ làm sạch bụi bẩn, vữa vôi dư thừa bên trong hộp đế âm tường đã lắp sẵn.

• Bước 2 (Chuẩn bị dây dẫn): Tuốt vỏ cách điện dây dẫn bằng kìm tuốt dây chuyên dụng (chiều dài đoạn tuốt khoảng 10 – 12 mm). Kiểm tra kỹ lõi đồng, đảm bảo không bị đứt gãy sứt mẻ. Nếu là dây nhiều sợi mềm, tiến hành bấm đầu cốt (cốt kim/cốt chì).

• Bước 3 (Đấu nối hạt công tắc): Đấu dây cấp nguồn (Line – L) vào cọc vào của công tắc. Đấu dây khiển ra tải (đèn, quạt…) vào cọc ra của công tắc. Đối với mạch công tắc đôi/ba hoặc công tắc đảo chiều (cầu thang/hành lang), đấu nối chính xác theo sơ đồ nguyên lý trong bản vẽ shop drawing. Siết chặt vít cố định dây điện với lực siết vừa đủ.

• Bước 4 (Cố định khung & Căn chỉnh): Đưa cơ cấu công tắc vào hộp âm tường và dùng vít Phi 6 để cố định khung hỗ trợ. Sử dụng thước nivo (thước thủy) hoặc máy laser để căn chỉnh khung phẳng, vuông góc với trục tham chiếu của công trình.

• Bước 5 (Lắp mặt nạ & Bảo vệ): Lắp mặt nạ trang trí vào khung. Dùng băng keo, tấm nhựa hoặc xốp sạch bọc bảo vệ bề mặt công tắc để tránh bẩn, dính sơn trong quá trình sơn hoàn thiện.

3. Biện pháp thi công lắp đặt ổ cắm điện

Ổ cắm điện là thiết bị cấp nguồn liên tục cho các thiết bị phụ tải, yêu cầu nghiêm ngặt về độ bám giữ chấu cắm, tiếp địa an toàn và khả năng chịu tải.

3.1. Yêu cầu kỹ thuật & Cao độ lắp đặt

• Cao độ tiêu chuẩn: Ổ cắm thông thường lắp ở cao độ +30 cm so với mặt sàn hoàn thiện (FFL).

• Cao độ khu vực đặc thù:

  • Ổ cắm khu vực bếp, bàn làm việc, lavabo: Lắp ở cao độ từ +100 cm đến +110 cm.

  • Ổ cắm cho Tivi treo tường, điều hòa: Lắp ở cao độ từ +120 cm đến +180 cm (tùy vị trí thiết bị).

• Ổ cắm chống thấm (IP65): Áp dụng cho các khu vực ngoài trời, logia, nhà vệ sinh hay môi trường ẩm ướt; bắt buộc phải có nắp che chống nước và gioăng cao su bảo vệ.

3.2. Quy trình thi công lắp đặt ổ cắm

Việc lắp đặt ổ cắm phải được thực hiện đúng vị trí, đúng cao độ, đúng cực tính và bảo đảm chắc chắn, an toàn điện. Trước khi đấu nối, cần kiểm tra bản vẽ thi công, chủng loại ổ cắm, số lượng module, mạch cấp nguồn và tình trạng của dây dẫn trong hộp âm.

Bước 1 – Vệ sinh và kiểm tra hộp âm, dây dẫn

• Vệ sinh sạch bụi bẩn, vữa xây dựng và các vật liệu thừa bên trong hộp âm tường, bảo đảm hộp không bị biến dạng hoặc quá sâu so với mặt hoàn thiện.
• Kiểm tra vị trí, cao độ và độ thẳng của hộp âm theo bản vẽ thi công; bảo đảm mặt hộp phù hợp với chiều dày lớp hoàn thiện tường.
• Kiểm tra các đầu dây chừa trong hộp, bao gồm dây Nóng (L), dây Nguội (N) và dây Tiếp địa bảo vệ (PE).
• Kiểm tra chiều dài dây chừa phù hợp để đấu nối, không để dây quá ngắn gây khó khăn khi bảo trì và cũng không để dây quá dài gây chật hộp.
• Kiểm tra tình trạng cách điện của dây dẫn, không sử dụng dây bị trầy xước, nứt hoặc hư hỏng lớp cách điện.

Bước 2 – Đấu nối đúng cực tính

• Đấu dây Nóng L – thường sử dụng màu đỏ hoặc nâu – vào đúng cực L của ổ cắm.
• Đấu dây Nguội N – thường sử dụng màu xanh dương hoặc đen tùy quy ước hệ thống – vào cực N của ổ cắm.
• Đấu dây Tiếp địa bảo vệ PE – màu vàng-xanh lá – vào cực tiếp địa có ký hiệu PE hoặc ⏚.
• Siết chặt các đầu nối theo yêu cầu của nhà sản xuất, bảo đảm dây được giữ chắc, không bị tuột hoặc phát sinh tiếp xúc điện kém.
• Không đấu nhầm dây L, N và PE; không sử dụng dây PE thay thế cho dây N hoặc ngược lại.
• Sau khi đấu nối, kiểm tra trực quan để bảo đảm không có phần đồng dẫn điện bị hở vượt quá phạm vi cho phép.

Bước 3 – Cố định cơ cấu và căn chỉnh ổ cắm

• Xoắn nhẹ phần dây dư theo dạng vòng/lò xo và xếp gọn vào phía trong hộp âm, tránh gập gấp quá mức hoặc chèn ép dây.
• Đưa cơ cấu ổ cắm vào hộp âm, bảo đảm các đầu dây và điểm đấu nối không bị va chạm hoặc kéo căng.
• Siết vít cố định cơ cấu ổ cắm vào hộp âm hoặc ngàm giữ chuyên dụng, bảo đảm thiết bị chắc chắn và không bị lung lay khi sử dụng.
• Dùng thước thủy hoặc máy laser kiểm tra phương đứng, phương ngang và độ phẳng của ổ cắm so với mặt tường hoàn thiện.
• Điều chỉnh trước khi siết chặt hoàn toàn để các ổ cắm liền kề có cùng cao độ, thẳng hàng và bảo đảm tính thẩm mỹ.

Bước 4 – Đánh nhãn và nhận diện mạch điện

• Kiểm tra mã mạch/circuit number theo bản vẽ điện và bảng phân phối.
• Dán nhãn nhận diện mạch tại vị trí phù hợp, chẳng hạn phía sau cơ cấu ổ cắm, mép trong mặt nạ hoặc vị trí được quy định trong hồ sơ nghiệm thu.
• Nhãn phải rõ ràng, bền, dễ đọc và thống nhất với hệ thống đánh số trong tủ điện.
• Trường hợp ổ cắm cấp cho thiết bị chuyên dụng hoặc tải riêng, cần thể hiện đúng ký hiệu thiết bị và mạch cấp nguồn.

Bước 5 – Lắp mặt nạ và bảo vệ thiết bị

• Lắp mặt nạ ổ cắm sau khi hoàn thành việc đấu nối và căn chỉnh.
• Kiểm tra mặt nạ phải nằm phẳng, không cong vênh, không hở lớn với bề mặt tường.
• Dùng băng keo hoặc vật liệu bảo vệ phù hợp để che kín mặt ổ cắm trong quá trình hoàn thiện sơn, vệ sinh và các công tác xây dựng tiếp theo.
• Không để vữa, sơn, bụi hoặc nước xâm nhập vào bên trong thiết bị.

Bước 6 – Kiểm tra và nghiệm thu

• Kiểm tra độ chắc chắn của ổ cắm, mặt nạ và các điểm đấu nối.
• Kiểm tra đúng cực tính L–N–PE bằng thiết bị đo phù hợp.
• Kiểm tra liên tục dây PE và tình trạng tiếp địa của ổ cắm.
• Đo kiểm điện áp nguồn và thực hiện các phép kiểm tra an toàn điện theo yêu cầu của hồ sơ kỹ thuật và tiêu chuẩn áp dụng.
• Chỉ đưa ổ cắm vào sử dụng sau khi hoàn thành kiểm tra, nghiệm thu và bảo đảm không còn khiếm khuyết.

4. Biện pháp thi công lắp đặt hệ thống đèn chiếu sáng

Hệ thống đèn chiếu sáng được lắp đặt theo từng chủng loại và phương thức gá đặt, bao gồm đèn âm trần, đèn nổi trần, đèn thả trần, đèn tường, đèn ngoài nhà và đèn đường. Trước khi thi công phải kiểm tra bản vẽ bố trí đèn, cao độ trần hoàn thiện, vị trí hộp nối, tuyến cấp nguồn và yêu cầu kỹ thuật của từng loại đèn.

4.1. Lắp đặt đèn lon âm trần (Recessed Downlight)

Bước 1 – Gióng tuyến và định vị

• Kiểm tra vị trí đèn trên bản vẽ mặt bằng điện và phối hợp với bản vẽ kiến trúc, trần giả và các hệ thống MEP khác.
• Dùng máy laser hoặc thiết bị gióng tuyến để xác định chính xác tâm đèn trên trần.
• Đánh dấu vị trí khoét lỗ, bảo đảm các đèn cùng hàng thẳng, đúng khoảng cách và đúng cao độ thiết kế.
• Kiểm tra phía trên trần để bảo đảm không có xà, khung, ống kỹ thuật hoặc thiết bị khác cản trở vị trí lắp đèn.

Bước 2 – Khoét lỗ trần

• Kiểm tra kích thước lỗ khoét (Cut-out size) theo catalogue hoặc tài liệu kỹ thuật của nhà sản xuất.
• Dùng máy khoét lỗ chuyên dụng, máy cắt trần hoặc dụng cụ phù hợp để tạo lỗ mở.
• Khoét đúng đường kính yêu cầu, tránh khoét quá lớn làm giảm khả năng giữ của tai lò xo hoặc làm mất thẩm mỹ.
• Đối với trần thạch cao, thao tác từ từ để tránh nứt, sứt mép hoặc làm biến dạng tấm trần.
• Sau khi khoét, sử dụng máy hút bụi hoặc dụng cụ vệ sinh chuyên dụng để loại bỏ bụi thạch cao và vật liệu thừa.

Bước 3 – Đấu nối và lắp đặt đèn

• Kéo dây nguồn từ hộp nối dây (Junction Box) đến vị trí đèn thông qua ống luồn hoặc ống mềm phù hợp.
• Kiểm tra dây nguồn trước khi đấu nối và bảo đảm đầu dây có chiều dài phù hợp.
• Đấu dây nguồn vào Driver/Bộ nguồn hoặc đầu nối của đèn theo đúng sơ đồ của nhà sản xuất.
• Đối với đèn có dây tiếp địa, phải đấu nối dây PE đầy đủ theo yêu cầu của thiết bị.
• Bóp các tai lò xo giữ đèn về phía sau, đưa thân đèn vào lỗ khoét rồi thả tay để tai lò xo ép giữ đèn vào mặt trên trần.
• Căn chỉnh chao đèn nằm phẳng và đều với bề mặt trần, không để đèn nghiêng, lệch hoặc tạo khe hở bất thường.

Bước 4 – Kiểm tra sau lắp đặt

• Kiểm tra độ chắc chắn của đèn và tình trạng mặt trần xung quanh.
• Kiểm tra đấu nối L–N–PE và thực hiện cấp điện thử nghiệm.
• Kiểm tra độ sáng, hiện tượng nhấp nháy, màu sắc ánh sáng và tình trạng hoạt động của Driver.
• Đối với hệ thống điều khiển, kiểm tra khả năng đóng/cắt theo công tắc, cảm biến hoặc hệ thống điều khiển trung tâm.

4.2. Lắp đặt đèn máng LED âm trần và nổi trần

a. Trường hợp lắp nổi trần bê tông (Surface Mounted)

Bước 1 – Định vị

• Xác định vị trí lắp đèn theo bản vẽ và dùng máy laser để gióng tuyến.
• Đánh dấu các điểm bắt gá, đồng thời kiểm tra vị trí hộp nối và tuyến dây cấp nguồn.

Bước 2 – Khoan và cố định

• Khoan lỗ trên trần bê tông theo kích thước của tắc-kê hoặc bu-lông nở.
• Sử dụng tắc-kê nở phù hợp hoặc bu-lông nở thép, thông thường có thể sử dụng loại M8 tùy tải trọng và yêu cầu của nhà sản xuất.
• Cố định gá đèn chắc chắn vào trần, không sử dụng phương án neo giữ không phù hợp với tải trọng của bộ đèn.
• Lắp thân đèn vào bộ gá và kiểm tra độ chắc chắn.

Bước 3 – Đấu nối nguồn

• Dẫn ống PVC hoặc ống luồn dây đến hộp nối dây.
• Luồn dây nguồn qua ống mềm vào thân đèn hoặc vị trí đấu nối.
• Đấu dây vào cầu đấu/terminal của đèn theo đúng cực tính L–N–PE.
• Đóng nắp bảo vệ và kiểm tra độ kín, chắc chắn của các điểm đấu nối.

b. Trường hợp lắp âm trần giả (Recessed Luminaire 600×600 / 300×1200)

Bước 1 – Chuẩn bị hệ thống đỡ

• Kiểm tra kích thước ô trần và vị trí lắp đặt theo bản vẽ.
• Lắp hệ thống ty ren treo, thường sử dụng M6–M8 tùy kích thước và trọng lượng bộ đèn.
• Ty treo phải được liên kết với kết cấu bê tông phía trên hoặc hệ thống treo được thiết kế phù hợp, không để tải trọng của bộ đèn tác động không kiểm soát lên tấm trần.
• Đối với đèn có trọng lượng lớn, phải bố trí hệ khung đỡ độc lập theo yêu cầu kỹ thuật.

Bước 2 – Đưa đèn vào vị trí

• Đưa thân đèn vào ô trần đúng vị trí thiết kế.
• Lắp vào khung trần hoặc hệ khung đỡ chuyên dụng theo đúng phương án được phê duyệt.
• Căn chỉnh độ phẳng bằng thước thủy hoặc máy laser, bảo đảm các bộ đèn trên cùng một tuyến có cao độ đồng đều.
• Kiểm tra khe tiếp giáp giữa đèn và trần, tránh tình trạng lệch, nghiêng hoặc tạo khe hở không đồng đều.

Bước 3 – Đấu nối

• Đấu dây nguồn tại hộp đấu dây hoặc terminal của đèn.
• Kiểm tra đầy đủ dây L, N và PE đối với loại đèn có yêu cầu tiếp địa.
• Cố định dây và các phụ kiện để không gây ảnh hưởng đến Driver hoặc bộ phận quang học của đèn.
• Bóng đèn, chao phản quang, tấm mica hoặc bộ phận hoàn thiện nên được lắp ở giai đoạn phù hợp sau khi hoàn thành các công tác có nguy cơ gây trầy xước hoặc bụi bẩn.

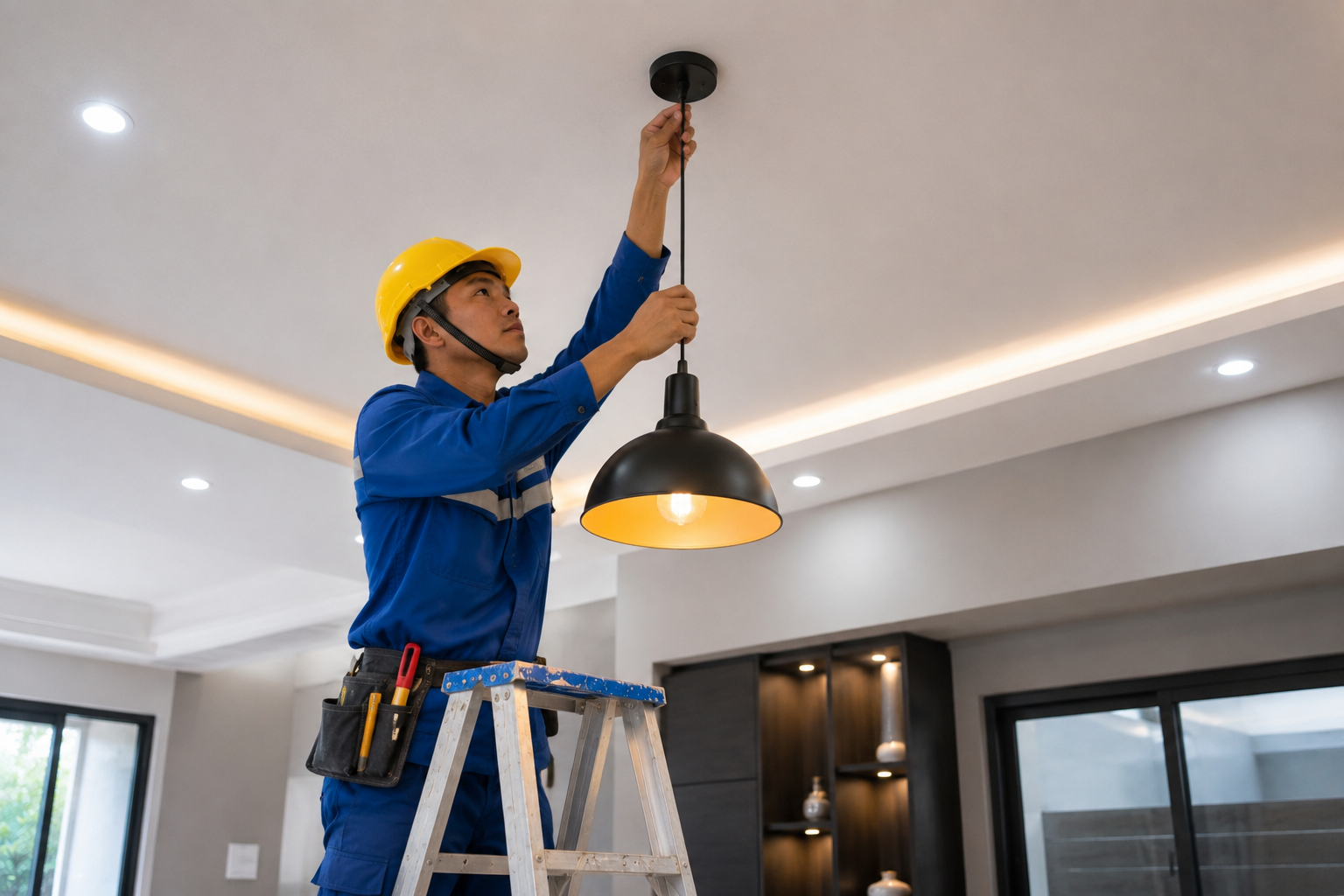

4.3. Lắp đặt đèn thả trần (Pendant Light)

Bước 1 – Gá lắp kết cấu treo

• Xác định chính xác vị trí tâm đèn theo bản vẽ kiến trúc và điện.
• Lắp móc treo, ty ren hoặc bộ gá chuyên dụng vào kết cấu bê tông phía trên.
• Đối với đèn có trọng lượng đáng kể, kết cấu treo phải được liên kết trực tiếp với kết cấu chịu lực; không treo tải trọng đèn trực tiếp lên tấm thạch cao hoặc khung trần nếu hệ trần không được thiết kế cho tải trọng này.
• Sử dụng tắc-kê nở thép hoặc phương án neo được phê duyệt phù hợp với tải trọng đèn.

Bước 2 – Luồn dây và điều chỉnh độ cao

• Luồn dây nguồn qua ống mềm, dây treo hoặc ống trang trí đi kèm bộ đèn theo thiết kế.
• Kết nối dây nguồn tại hộp nối dây (Junction Box) trên trần.
• Kiểm tra và đấu nối đúng L–N–PE theo yêu cầu của thiết bị.
• Điều chỉnh chiều dài dây hoặc ty treo để đạt đúng cao độ thiết kế.
• Dùng máy laser để căn chỉnh các đèn thả trên cùng một hàng hoặc cùng một khu vực có cao độ đồng đều.

Bước 3 – Hoàn thiện

• Lắp nắp chụp che hộp nối hoặc bộ gá đèn.
• Đẩy nắp chụp áp sát bề mặt trần và cố định bằng vít hoặc cơ cấu khóa chuyên dụng.
• Kiểm tra độ chắc chắn, độ thẳng đứng và khoảng cách giữa các đèn.
• Vệ sinh bề mặt đèn trước khi nghiệm thu.

4.4. Lắp đặt đèn ngoài nhà và đèn tường (Outdoor / Road Light / Wall Light)

a. Đèn tường (Wall Light)

• Xác định vị trí và cao độ lắp đặt theo bản vẽ.
• Dùng máy laser hoặc thước để lấy dấu các điểm bắt đế đèn.
• Khoan tường và sử dụng tắc-kê, bu-lông nở hoặc phụ kiện cố định phù hợp với loại tường và trọng lượng đèn.
• Đối với tường bê tông, ưu tiên sử dụng bu-lông nở hoặc hệ neo phù hợp; đối với tường gạch rỗng cần sử dụng loại tắc-kê chuyên dụng.
• Lắp đế đèn, căn chỉnh phương đứng/phương ngang rồi siết chặt.
• Đấu nối dây nguồn, bảo đảm cấp đủ dây PE đối với đèn có yêu cầu tiếp địa.
• Đối với vị trí ngoài trời, các điểm xuyên cáp và đấu nối phải được xử lý chống nước theo cấp bảo vệ của thiết bị.

b. Đèn cột/đèn đường (Road Light)

• Kiểm tra móng bê tông, kích thước móng và vị trí bu-lông neo trước khi dựng cột.
• Sử dụng hệ bu-lông neo phù hợp, chẳng hạn M12 hoặc theo thiết kế kết cấu và catalogue của cột đèn.
• Dựng cột vào đúng vị trí, đưa chân cột vào cụm bu-lông neo và siết đai ốc theo yêu cầu.
• Kiểm tra độ thẳng đứng của cột bằng máy laser hoặc thiết bị đo phù hợp.
• Lắp tay đèn và bộ đèn theo đúng hướng chiếu sáng thiết kế.
• Kết nối cáp nguồn tại khoang chân cột hoặc hộp đấu nối chuyên dụng.
• Kiểm tra dây tiếp địa của cột và liên kết với hệ thống tiếp địa theo thiết kế.

c. Đấu nối và chống thấm ngoài trời

• Dẫn cáp nguồn qua ống luồn dây phù hợp, có thể sử dụng ống PVC hoặc ống bảo vệ chuyên dụng tùy điều kiện lắp đặt.
• Tại các vị trí đấu nối ngoài trời, sử dụng hộp nối có cấp bảo vệ phù hợp, chẳng hạn IP65 trở lên khi điều kiện thiết kế yêu cầu.
• Sử dụng Cable Gland đúng kích thước cáp và đúng cấp bảo vệ của hộp.
• Siết Cable Gland đúng kỹ thuật để tạo kín quanh vỏ cáp, hạn chế nước và bụi xâm nhập.
• Các đầu nối phải được đặt trong hộp bảo vệ, tránh để mối nối tiếp xúc trực tiếp với nước mưa.
• Kiểm tra độ kín của nắp hộp, gioăng cao su và các vị trí cáp đi vào hộp trước khi đóng điện.
• Sau khi hoàn thành, kiểm tra hoạt động của đèn, độ chắc chắn của cơ cấu gá, tình trạng tiếp địa và khả năng chống nước của toàn bộ điểm đấu nối.

5. Biện pháp thi công lắp đặt quạt trần và quạt thông gió

Quạt trần là thiết bị quay có tải trọng động, đòi hỏi quy trình gá lắp chịu lực và cân bằng khắt khe.

5.1. Yêu cầu kỹ thuật gia cố chịu lực

• Tuyệt đối KHÔNG treo quạt trần trực tiếp lên hệ khung xương trần thạch cao.

• Bắt buộc phải treo quạt vào móc treo cấy sẵn trong bê tông sàn (Phi 10/Phi 8 steel bar) hoặc dùng bu-lông nở cường độ cao cấy trực tiếp vào sàn bê tông chịu lực.

5.2. Quy trình thi công quạt trần

• Bước 1 (Kiểm tra móc treo): Kiểm tra độ vững chắc của móc treo chịu lực (Phi 8 Hanger roll) cấy trong sàn bê tông.

• Bước 2 (Lắp ráp cơ cấu quạt): Lắp ti quạt, động cơ chính và cánh quạt theo đúng hướng dẫn kỹ thuật của nhà sản xuất. Kiểm tra chốt chẻ an toàn (Cotter pin) tại khớp nối bu-lông giữa ti quạt và móc treo.

• Bước 3 (Đấu nối điện): Luồn dây cấp nguồn qua ti quạt vào hộp đấu dây. Đấu dây cấp nguồn và dây điều khiển hộp số/remote vào cầu đấu.

• Bước 4 (Lắp nắp chụp bảo vệ): Đẩy nắp chụp PVC lên che kín móc treo và hộp nối dây trên trần.

• Bước 5 (Cân bằng cánh quạt): Kiểm tra khoảng cách từ các đầu cánh quạt đến trần, tiến hành cân bằng động để quạt không bị lắc rung khi vận hành ở tốc độ cao.

6. Đo kiểm, thử nghiệm và đóng điện vận hành

Sau khi hoàn thành công tác lắp đặt cơ khí và đấu nối dây cho toàn bộ thiết bị, phải tiến hành quy trình thử nghiệm và đóng điện.

6.1. Đo kiểm trở cách điện (Megger Test)

• Sử dụng đồng hồ Megomet (điện áp thử 500V DC) để đo điện trở cách điện giữa các pha (L-N, L-PE, N-PE) của tất cả các lộ dây cấp nguồn.

• Tiêu chuẩn đạt: Điện trở cách điện $R_{CĐ} \ge 0.5 M\Omega$ (tuân thủ Quy chuẩn kỹ thuật quốc gia QCVN 12:2014/BXD).

6.2. Đo điện áp nguồn cấp

• Sử dụng đồng hồ vạn năng (VOM) đo điện áp tại tủ phân phối đầu vào.

• Đo điện áp các pha cấp tới đầu vào các công tắc và ổ cắm (điện áp chuẩn 220V $\pm$ 5%).

6.3. Quy trình đóng điện & Chạy thử (Commissioning)

• Đóng điện lộ cấp nguồn: Đóng aptomat (MCB/MCCB) phân đoạn để cấp nguồn cho từng khu vực.

• Thử nghiệm ổ cắm: Dùng đồng hồ VOM kiểm tra điện áp chuẩn tại từng ổ cắm. Rà soát lại các nhãn ghi chú lộ cáp xem có trùng khớp với thực tế hay không.

• Thử nghiệm công tắc và đèn: Bật từng công tắc điện để kiểm tra độ sáng từng đèn và độ nhạy của hạt công tắc. Quan sát xem công tắc có phát ra tia lửa điện (Arcing) khi thao tác hay không. Bật tất cả các công tắc trong phòng, cho hệ thống đèn hoạt động liên tục từ 2 – 4 giờ để kiểm tra độ sáng ổn định.

• Thử nghiệm quạt: Chạy thử quạt ở các cấp tốc độ, kiểm tra dòng vận hành bằng Ampe kìm và kiểm tra độ rung giật.

• Ghi nhật ký: Toàn bộ thông số đo đạc phải được kỹ sư ghi chép đầy đủ vào Biên bản chạy thử nghiệm hệ thống.

7. Nghiệm thu và bàn giao công trình

Công tác nghiệm thu được tiến hành theo 3 giai đoạn phân cấp nghiêm ngặt:

7.1. Nghiệm thu nội bộ

• Ban chỉ huy công trình M&E tự kiểm tra 100% thiết bị đã lắp đặt theo bản vẽ hoàn công và bảng checklist.

• Dọn dẹp vật liệu thừa, vệ sinh khu vực thi công sạch sẽ.

7.2. Gửi yêu cầu nghiệm thu

• Lập phiếu yêu cầu nghiệm thu gửi Chủ đầu tư và Tư vấn giám sát (kèm bản vẽ Shop Drawing/As-built và các biên bản đo kiểm cách điện, đo điện áp).

7.3. Nghiệm thu thực địa với CĐT & TVGS

• Tổ chức kiểm tra thực tế tại hiện trường về: vị trí, cao độ, độ phẳng thẩm mỹ, vặn chặt bu-lông, độ nhạy công tắc, nguồn điện ổ cắm và vận hành chiếu sáng.

• Khi tất cả các thông số đạt tiêu chuẩn, các bên tiến hành ký Biên bản nghiệm thu công tác thi công lắp đặt thiết bị điện.

8. Bảng checklist kiểm tra chất lượng M&E

STT	Hạng mục kiểm tra	Tiêu chuẩn kỹ thuật đạt yêu cầu	Phương pháp / Thiết bị kiểm tra
1	Cao độ ổ cắm chung	+30 cm so với sàn FFL (Độ lệch $\le \pm 5$ mm)	Thước dây / Máy Laser
2	Cao độ công tắc	+140 cm so với sàn FFL (Độ lệch $\le \pm 5$ mm)	Thước dây / Máy Laser
3	Đường tuyến hệ đèn	Thẳng hàng, vuông góc trục kiến trúc	Máy Laser gióng tuyến
4	Điện trở cách điện	$R_{CĐ} \ge 0.5 M\Omega$	Đồng hồ Megomet (500V DC)
5	Điện áp đầu ra ổ cắm	220V $\pm$ 5%	Đồng hồ vạn năng VOM
6	Liên kết treo quạt	Bắt trực tiếp trần bê tông, có chốt chẻ	Kiểm tra trực quan / Thử tải
7	Cực tính công tắc	Đóng/cắt trên dây Nóng (Phase – L)	Đồng hồ VOM / Bút thử điện
8	Ghi nhãn lộ cáp	Đúng ký hiệu mạch theo bản vẽ hoàn công	Kiểm tra đối chiếu trực quan

9. Kết luận

Việc áp dụng biện pháp thi công lắp đặt thiết bị điện phân tách chi tiết cho từng loại thiết bị giúp nâng cao tính chuyên nghiệp của nhà thầu, đảm bảo an toàn lao động và chất lượng vận hành lâu dài cho công trình. Kỹ sư giám sát và lực lượng thi công cần tuân thủ đúng trình tự từ khâu chuẩn bị, gá đặt cơ khí, đấu nối điện cho đến đo kiểm và nghiệm thu để hoàn thành dự án đạt chuẩn kỹ thuật M&E.

TẢI FILE BIỆN PHÁP THI CÔNG LẮP ĐẶT THIẾT BỊ ĐIỆN

BIỆN PHÁP THI CÔNG LẮP ĐẶT THIẾT BỊ ĐIỆN

XEM CÁC BÀI VỀ HỆ THỐNG ĐIỆN : THI CÔNG HỆ THỐNG ĐIỆN

XEM CÁC BÀI VỀ HỆ THỐNG ĐIỆN NHẸ : THI CÔNG HỆ THỐNG ĐIỆN NHẸ

Liên Hệ

Nếu bạn có nhu cầu về thiết kế, thi công hệ thống điện- điên nhẹ vui lòng liên hệ thông tin bên dưới

CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ TRIỀU MINH

Xem thêm

• NHÀ THẦU ĐIỆN NHẸ
• THI CÔNG HỆ THỐNG ĐIỆN
• THI CÔNG HỆ THỐNG ĐIỆN VÀ ĐIỆN NHẸ
• THI CÔNG ĐIỆN ĐIỆN NHÀ XƯỞNG
• GIÁ THI CÔNG ĐIỆN NƯỚC 2026
• CÔNG TY CƠ ĐIỆN TPHCM-NHÀ THẦU CƠ ĐIỆN TRIỀU MINH
• THI CÔNG ĐIỆN NƯỚC TPHCM, BÌNH DƯƠNG VÀ CÁC TỈNH PHÍA NAM
• FANPAGE TRIỀU MINH
