THIẾT KẾ TRẠM SẠC XE ĐIỆN CHUYÊN NGHIỆP – GIẢI PHÁP AN TOÀN, TỐI ƯU CÔNG SUẤT VÀ CHI PHÍ

1. Tổng quan về thiết kế trạm sạc xe điện

1.1. Thiết kế trạm sạc là gì?

Thiết kế trạm sạc là quá trình khảo sát, tính toán, lựa chọn thiết bị và xây dựng giải pháp kỹ thuật để hình thành hệ thống cung cấp điện phục vụ việc sạc pin cho ô tô điện, xe máy điện và các phương tiện sử dụng năng lượng điện. Một trạm sạc hoàn chỉnh không chỉ bao gồm bộ sạc mà còn cần có hệ thống cấp nguồn, tủ điện phân phối, cáp điện, thiết bị bảo vệ, hệ thống tiếp địa, giải pháp phòng cháy chữa cháy, hạ tầng truyền thông và phương án quản lý vận hành.

Trong bối cảnh phương tiện giao thông sử dụng điện ngày càng phổ biến, nhu cầu thiết kế trạm sạc xe điện đang phát triển tại các khu dân cư, chung cư, tòa nhà văn phòng, trung tâm thương mại, bãi đỗ xe, khách sạn, nhà xưởng và các tuyến giao thông liên tỉnh. Mỗi loại công trình có đặc điểm sử dụng, thời gian đỗ xe và nhu cầu năng lượng khác nhau, vì vậy phương án thiết kế cần được xây dựng dựa trên điều kiện thực tế thay vì chỉ lựa chọn thiết bị theo công suất danh định.

Table of Contents

Đối với công trình thương mại hoặc dự án có nhiều vị trí sạc, thiết kế ngay từ giai đoạn đầu giúp chủ đầu tư kiểm soát tổng công suất điện, tối ưu chi phí đầu tư và hạn chế việc cải tạo hệ thống điện sau này. Đây cũng là cơ sở để mở rộng số lượng bộ sạc, tích hợp phần mềm quản lý và nâng cao hiệu quả khai thác trạm sạc trong dài hạn.

1.2. Vai trò của thiết kế trạm sạc trong công trình hiện đại

Thiết kế trạm sạc xe điện có mối liên hệ trực tiếp với hiệu quả sử dụng điện, mức độ an toàn và khả năng khai thác công trình. Một phương án được tính toán đầy đủ giúp chủ đầu tư xác định chính xác nhu cầu phụ tải, quy mô thiết bị và yêu cầu hạ tầng trước khi triển khai thi công.

Những lợi ích quan trọng bao gồm:

Đảm bảo an toàn điện: Tính toán dòng điện, tiết diện cáp, khả năng chịu tải của tủ điện và thiết bị bảo vệ giúp giảm nguy cơ quá tải, phát nóng, chạm chập và điện giật trong quá trình sử dụng.
Tối ưu chi phí đầu tư: Phân tích nhu cầu sạc thực tế giúp lựa chọn công suất phù hợp, tránh đầu tư thiết bị quá lớn hoặc phải thay thế hệ thống cấp nguồn khi nhu cầu tăng lên.
Nâng cao hiệu quả khai thác: Bố trí hợp lý các vị trí đỗ xe, bộ sạc và tuyến cáp giúp phương tiện ra vào thuận tiện, rút ngắn thời gian thao tác và hỗ trợ quản lý trạm sạc tập trung.
Tạo điều kiện mở rộng: Dự phòng không gian lắp đặt, tuyến cáp và khả năng phân phối điện cho phép bổ sung bộ sạc khi số lượng phương tiện tăng.
Hỗ trợ quản lý năng lượng: Tích hợp đo đếm điện năng, điều khiển công suất và hệ thống giám sát giúp chủ đầu tư kiểm soát chi phí vận hành.

Thiết kế trạm sạc cần được xem là một hạng mục kỹ thuật của toàn bộ công trình, có liên quan đến hệ thống điện, kiến trúc, giao thông nội bộ, an toàn cháy và quản lý vận hành. Việc phối hợp các bộ môn ngay từ đầu là yếu tố quan trọng để hạn chế xung đột trong quá trình thi công.

1.3. Những công trình cần thiết kế trạm sạc

Nhu cầu thiết kế trạm sạc không chỉ xuất hiện tại các trạm dịch vụ chuyên dụng mà còn mở rộng sang nhiều loại hình công trình khác nhau.

Chung cư và khu dân cư: Cần giải pháp bố trí bộ sạc tại tầng hầm, bãi đỗ xe ngoài trời hoặc khu vực để xe riêng. Thiết kế phải xem xét khả năng cấp điện, kiểm soát phụ tải đồng thời, thông gió, thoát hiểm và yêu cầu an toàn cháy của công trình.
Tòa nhà văn phòng: Trạm sạc phục vụ nhân viên, khách hàng và đội xe doanh nghiệp thường có thời gian sử dụng kéo dài trong giờ làm việc. Hệ thống quản lý công suất có thể giúp phân bổ năng lượng hiệu quả.
Trung tâm thương mại và siêu thị: Cần bố trí vị trí sạc thuận tiện cho khách hàng, kết hợp hệ thống thanh toán, giám sát và biển báo để hỗ trợ khai thác thương mại.
Khách sạn và khu nghỉ dưỡng: Thiết kế cần chú trọng trải nghiệm người sử dụng, khả năng nhận diện vị trí sạc, an toàn tại khu vực đỗ xe và tính thẩm mỹ của công trình.
Nhà xưởng và khu công nghiệp: Có thể phục vụ xe cá nhân, xe dịch vụ, xe nâng điện hoặc đội xe vận tải. Phương án thiết kế phải phân biệt đặc tính phụ tải và điều kiện môi trường của từng nhóm phương tiện.
Bãi đỗ xe công cộng và trạm dừng nghỉ: Thường cần khả năng phục vụ nhiều phương tiện, thời gian quay vòng nhanh và phương án mở rộng công suất trong tương lai.
Đơn vị vận tải và đội xe doanh nghiệp: Thiết kế cần dựa trên lịch trình phương tiện, thời gian xe trở về bãi, dung lượng pin và kế hoạch vận hành để xác định số lượng bộ sạc tối ưu.

Tùy theo quy mô dự án, thiết kế có thể bao gồm một vài bộ sạc AC công suất nhỏ hoặc hệ thống nhiều bộ sạc DC công suất cao, đi kèm trạm biến áp, tủ phân phối và hệ thống điều khiển năng lượng.

2. Phân loại trạm sạc xe điện và lựa chọn phương án thiết kế

2.1. Trạm sạc AC

Trạm sạc AC sử dụng nguồn điện xoay chiều để cấp cho bộ sạc tích hợp trên phương tiện thực hiện quá trình chuyển đổi điện năng phục vụ pin. Loại hình này thường được sử dụng tại nhà ở, chung cư, văn phòng, khách sạn và những địa điểm phương tiện có thể đỗ trong thời gian tương đối dài.

Các mức công suất thường gặp trên thị trường gồm khoảng 3,7 kW, 7,4 kW, 11 kW và 22 kW, tùy cấu hình thiết bị, số pha và khả năng tiếp nhận điện của phương tiện. Đây là các mức tham khảo, không phải công suất phù hợp cho mọi loại xe hoặc mọi công trình.

Khi thiết kế trạm sạc AC, đơn vị tư vấn cần kiểm tra công suất sạc tối đa mà phương tiện hỗ trợ, khả năng cấp nguồn tại vị trí lắp đặt, chế độ sử dụng và số lượng bộ sạc dự kiến vận hành đồng thời. Đối với chung cư hoặc tòa nhà có nhiều vị trí sạc, việc lắp đặt bộ sạc riêng lẻ mà không tính toán tổng phụ tải có thể dẫn đến quá tải hệ thống điện hiện hữu.

Giải pháp thiết kế thường bao gồm mạch cấp điện riêng cho từng bộ sạc hoặc từng nhóm thiết bị theo cấu hình được phê duyệt, thiết bị bảo vệ phù hợp, hệ thống tiếp địa và phương án quản lý công suất. Tùy loại bộ sạc, cần xác định yêu cầu bảo vệ dòng dư, khả năng phát hiện dòng rò DC và thiết bị bảo vệ đi kèm theo hướng dẫn của nhà sản xuất cùng tiêu chuẩn áp dụng.

2.2. Trạm sạc DC

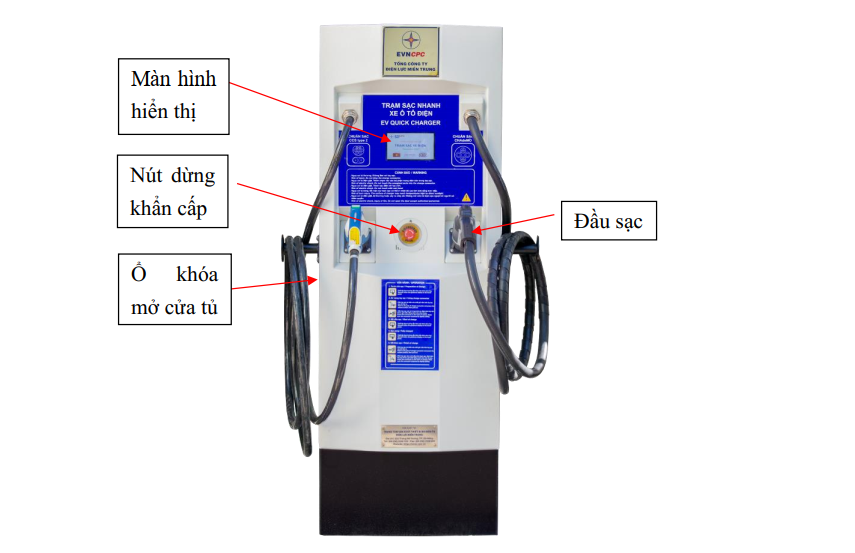

Trạm sạc DC sử dụng bộ biến đổi công suất để cung cấp điện một chiều cho pin xe điện. Loại hình này phù hợp với bãi đỗ xe thương mại, trạm dịch vụ, tuyến giao thông, đội xe vận tải hoặc những vị trí cần rút ngắn thời gian sạc.

Các dải công suất tham khảo có thể bao gồm 30 kW, 60 kW, 120 kW, 150 kW, 180 kW, 240 kW hoặc cao hơn. Công suất thực tế cần căn cứ vào công nghệ bộ sạc, khả năng tiếp nhận của phương tiện, cấu hình chia công suất giữa các đầu sạc và điều kiện cấp điện tại dự án.

So với trạm sạc AC, hệ thống DC công suất lớn thường đặt ra yêu cầu cao hơn đối với nguồn cấp, thiết bị đóng cắt, cáp điện, hệ thống làm mát thiết bị và quản lý phụ tải. Nếu lắp đặt nhiều bộ sạc DC cùng lúc, tổng công suất yêu cầu có thể vượt khả năng của nguồn điện hiện hữu, dẫn đến nhu cầu nâng cấp tủ điện, đường dây hoặc trạm biến áp.

Trong quá trình thiết kế, cần làm rõ công suất đầu ra cực đại, công suất đầu vào, hệ số công suất, hiệu suất chuyển đổi, đặc tính dòng điện, phương thức đấu nối và yêu cầu bảo vệ của nhà sản xuất. Các thông số này là cơ sở để tính toán hệ thống điện phía trước bộ sạc.

2.3. So sánh trạm sạc AC và DC

Tiêu chí	Trạm sạc AC	Trạm sạc DC
Đặc điểm	Cấp điện AC cho bộ sạc trên xe	Chuyển đổi và cấp điện DC trực tiếp cho pin theo hệ thống sạc của xe
Công suất tham khảo	Khoảng 3,7–22 kW mỗi điểm sạc	Khoảng 30 kW đến hàng trăm kW
Thời gian sạc	Thường dài hơn, phụ thuộc bộ sạc trên xe	Có thể nhanh hơn, phụ thuộc xe, pin và công suất khả dụng
Vị trí phù hợp	Nhà ở, văn phòng, khách sạn, chung cư	Trạm dịch vụ, bãi xe thương mại, đội xe vận tải
Yêu cầu cấp điện	Thường thấp hơn trên mỗi điểm sạc	Thường cao hơn, đặc biệt với bộ sạc công suất lớn
Chi phí đầu tư	Thường thấp hơn	Thường cao hơn
Thiết kế quản lý tải	Quan trọng khi có nhiều bộ sạc	Rất quan trọng khi nhiều bộ sạc công suất cao cùng vận hành

Không nên lựa chọn trạm sạc chỉ dựa trên tốc độ sạc được quảng cáo. Chủ đầu tư cần đánh giá thời gian phương tiện lưu lại, nhu cầu năng lượng mỗi ngày, khả năng cấp điện, chi phí đầu tư và mô hình thu hồi vốn để chọn giải pháp phù hợp.

2.4. Thiết kế trạm sạc hỗn hợp AC và DC

Đối với các dự án có nhiều nhóm người dùng, phương án kết hợp AC và DC có thể mang lại hiệu quả khai thác tốt hơn. Ví dụ, một tòa nhà văn phòng có thể bố trí nhiều bộ sạc AC cho nhân viên đỗ xe trong giờ hành chính và một số bộ sạc DC cho khách hàng cần bổ sung năng lượng trong thời gian ngắn.

Phương án hỗn hợp cần được tính toán trên tổng phụ tải, thời gian sử dụng và mức ưu tiên của từng nhóm phương tiện. Nếu tất cả bộ sạc đều được thiết kế để chạy ở công suất tối đa đồng thời, hệ thống có thể phải đầu tư nguồn điện lớn dù nhu cầu thực tế không thường xuyên đạt mức đó.

Giải pháp quản lý công suất động có thể phân bổ nguồn điện theo mức ưu tiên, giới hạn công suất tổng và tự điều chỉnh công suất từng bộ sạc. Nhờ đó, chủ đầu tư có thể tăng số lượng điểm sạc mà không nhất thiết phải nâng cấp nguồn điện ngay lập tức, miễn là công suất khả dụng và các điều kiện kỹ thuật cho phép.

3. Khảo sát hiện trạng trước khi thiết kế trạm sạc

3.1. Khảo sát mặt bằng lắp đặt

Khảo sát mặt bằng là bước đầu tiên để xác định vị trí đặt bộ sạc, vị trí đỗ xe, hướng lưu thông, đường đi cáp và điều kiện thi công. Kỹ sư cần kiểm tra bản vẽ kiến trúc, bản vẽ giao thông, cao độ nền, vị trí cột, dầm, tường, lối thoát hiểm và các hệ thống kỹ thuật hiện hữu.

Đối với tầng hầm, cần đánh giá chiều cao thông thủy, điều kiện thông gió, vị trí thiết bị chữa cháy, khả năng tiếp cận của nhân viên bảo trì và ảnh hưởng đến lối lưu thông của phương tiện. Đối với khu vực ngoài trời, cần xem xét khả năng thoát nước, chống ngập, chống ăn mòn, bức xạ mặt trời và điều kiện thời tiết tại vị trí lắp đặt.

Kết quả khảo sát phải được thể hiện trên bản vẽ mặt bằng, kèm vị trí bộ sạc, khu vực thao tác, tuyến cáp và những khoảng không gian cần giữ thông thoáng. Không nên bố trí thiết bị tại vị trí gây cản trở cửa thoát hiểm, lối tiếp cận thiết bị chữa cháy hoặc hoạt động giao thông nội bộ.

3.2. Khảo sát hệ thống điện hiện hữu

Một trong những nội dung quan trọng nhất của thiết kế trạm sạc là xác định khả năng cấp điện hiện hữu. Kỹ sư cần thu thập sơ đồ một sợi, công suất máy biến áp, thông số tủ điện tổng, tiết diện cáp cấp nguồn, khả năng chịu tải của thanh cái và số liệu phụ tải thực tế nếu có.

Đối với công trình đang vận hành, cần xem xét biểu đồ phụ tải theo thời gian thay vì chỉ căn cứ vào công suất danh định của máy biến áp. Một máy biến áp có công suất định mức lớn vẫn có thể không còn đủ dự phòng tại giờ cao điểm khi hệ thống điều hòa, bơm, thang máy và các phụ tải khác hoạt động đồng thời.

Các nội dung khảo sát chính gồm:

Kiểm tra công suất nguồn điện và mức dự phòng có thể sử dụng cho trạm sạc, có xét đến tải hiện hữu, chế độ vận hành và khả năng phát triển phụ tải của công trình.
Kiểm tra thông số thiết bị đóng cắt, thanh cái, cáp điện và các điểm đấu nối để xác định khả năng tiếp nhận phụ tải mới mà không vượt giới hạn cho phép.
Đánh giá chất lượng điện năng, điều kiện nối đất, nguy cơ sóng hài và sự phù hợp của thiết bị bảo vệ đối với cấu hình bộ sạc dự kiến.
Xác định khả năng cấp nguồn ba pha, nhu cầu bổ sung tủ điện, thay đổi tuyến cáp hoặc nâng cấp trạm biến áp nếu công suất yêu cầu vượt khả năng hiện hữu.
Làm việc với đơn vị điện lực và các bên liên quan khi dự án cần thay đổi công suất đăng ký, phương án đấu nối hoặc đầu tư hạ tầng cấp điện.

Khảo sát chính xác giúp tránh trường hợp đã hoàn thành mặt bằng và mua thiết bị nhưng không thể vận hành đầy đủ vì thiếu công suất hoặc không đáp ứng điều kiện đấu nối.

3.3. Xác định nhu cầu sử dụng và lưu lượng phương tiện

Số lượng bộ sạc cần thiết không chỉ phụ thuộc số lượng xe mà còn phụ thuộc thời gian đỗ, quãng đường di chuyển, dung lượng pin và lượng năng lượng cần bổ sung trong mỗi lần sạc.

Đối với tòa nhà văn phòng, phương tiện thường đỗ nhiều giờ nên có thể ưu tiên bộ sạc AC. Đối với trạm dịch vụ trên tuyến giao thông, thời gian dừng thường ngắn hơn nên cần cân nhắc bộ sạc DC. Với đội xe giao hàng, cần phân tích thời điểm xe trở về bãi, số giờ nghỉ và lịch xuất phát để xác định công suất sạc phù hợp.

Chủ đầu tư nên xây dựng kịch bản nhu cầu thấp, trung bình và cao. Mỗi kịch bản cần xác định số phương tiện phục vụ, lượng điện tiêu thụ mỗi ngày, số giờ vận hành và khả năng tăng trưởng trong những năm tiếp theo. Những dữ liệu này là đầu vào để lựa chọn quy mô đầu tư và thiết kế hệ thống quản lý tải.

3.4. Đánh giá điều kiện môi trường và an toàn

Môi trường lắp đặt ảnh hưởng trực tiếp đến tuổi thọ thiết bị và phương án thi công. Khu vực ngoài trời cần kiểm tra mức độ chống bụi, chống nước, khả năng chống ăn mòn và điều kiện tản nhiệt. Khu vực ven biển hoặc môi trường công nghiệp có thể yêu cầu giải pháp bảo vệ bề mặt và lựa chọn vật liệu phù hợp hơn.

Tại tầng hầm, thiết kế phải xem xét sự phối hợp giữa trạm sạc với hệ thống thông gió, phát hiện cháy, chữa cháy, chiếu sáng sự cố và thoát nạn của công trình. Các yêu cầu cụ thể phải được xác định theo công năng, quy mô và quy định áp dụng cho dự án.

Kết quả khảo sát cần được lập thành hồ sơ hiện trạng và danh mục các vấn đề cần xử lý trước khi thi công. Đây là căn cứ để chủ đầu tư phê duyệt giải pháp kỹ thuật và dự toán đầu tư.

4. Tính toán công suất trạm sạc xe điện

4.1. Xác định tổng công suất lắp đặt

Tổng công suất lắp đặt được xác định từ số lượng bộ sạc và công suất đầu vào tương ứng của từng thiết bị. Công thức sơ bộ:

P lắp đặt = Tổng công suất đầu vào của các bộ sạc

Ví dụ, một bãi đỗ xe dự kiến lắp đặt 10 bộ sạc AC công suất đầu vào 11 kW mỗi bộ và 2 bộ sạc DC công suất đầu vào 65 kW mỗi bộ.

Tổng công suất đầu vào danh định:

P = 10 × 11 + 2 × 65 = 240 kW.

Con số 240 kW là tổng công suất đầu vào danh định theo giả định trên, chưa bao gồm các phụ tải phụ trợ và không phải mặc nhiên là công suất nguồn điện bắt buộc phải cấp liên tục trong mọi tình huống. Kỹ sư cần xác định hệ số sử dụng, mức đồng thời, đặc tính vận hành và chiến lược điều khiển công suất trước khi chốt phương án nguồn.

Đối với thiết bị DC, cần phân biệt công suất đầu ra cấp cho xe và công suất điện đầu vào lấy từ lưới. Hai giá trị này không hoàn toàn giống nhau do tổn hao chuyển đổi và các phụ tải phụ trợ của thiết bị.

4.2. Xác định nhu cầu công suất đồng thời

Trong thực tế, các phương tiện không phải lúc nào cũng sạc ở công suất cực đại cùng một thời điểm. Tuy nhiên, việc sử dụng hệ số đồng thời phải dựa trên kịch bản vận hành có cơ sở, không nên tự ý giảm công suất thiết kế chỉ để tiết kiệm chi phí ban đầu.

Đối với trạm sạc quy mô nhỏ, chủ đầu tư có thể lựa chọn phương án cấp điện đáp ứng đầy đủ công suất đồng thời theo yêu cầu sử dụng. Với hệ thống lớn, kỹ sư có thể phân tích biểu đồ phụ tải, thời gian đỗ và khả năng điều khiển để xây dựng giới hạn công suất tổng.

Ví dụ, hệ thống có tổng công suất lắp đặt 240 kW có thể được quản lý bằng bộ điều khiển giới hạn công suất tổng ở một mức thấp hơn nếu dữ liệu vận hành chứng minh nhu cầu có thể đáp ứng được. Tuy nhiên, khi có nhiều phương tiện cần sạc gấp, hệ thống phải phân bổ công suất theo chính sách ưu tiên và thời gian hoàn thành yêu cầu.

Phương án thiết kế phải nêu rõ mức giới hạn công suất, cách phân bổ tải, trường hợp mất kết nối bộ điều khiển và cách hệ thống phản ứng khi phụ tải công trình tăng đột ngột.

4.3. Tính toán dòng điện cấp nguồn

Đối với nguồn ba pha cân bằng, dòng điện làm việc sơ bộ có thể được xác định theo công thức:

I = P / (√3 × U × cosφ)

Trong đó:

I là dòng điện dây, đơn vị ampe (A).
P là công suất tác dụng điện đầu vào, đơn vị watt (W).
U là điện áp dây, đơn vị volt (V).
cosφ là hệ số công suất của tải.

Giả sử tải ba pha có công suất tác dụng đầu vào 240 kW, điện áp 400 V và hệ số công suất 0,99, dòng điện tính toán sơ bộ sẽ xấp xỉ 350 A. Đây chỉ là ví dụ minh họa, chưa bao gồm điều kiện giảm tải, dự phòng, đặc tính dòng điện của thiết bị và yêu cầu phối hợp bảo vệ.

Nếu thiết bị có dòng điện khởi động, sóng hài hoặc đặc tính tải khác biệt đáng kể so với giả thiết, kỹ sư cần sử dụng dữ liệu kỹ thuật thực tế để hoàn thiện phép tính. Không được lựa chọn thiết bị đóng cắt hoặc cáp điện chỉ dựa trên kết quả công thức sơ bộ.

4.4. Xem xét nâng cấp máy biến áp

Khi tổng phụ tải trạm sạc vượt khả năng dự phòng của hệ thống điện hiện hữu, dự án có thể cần nâng cấp máy biến áp, bổ sung máy biến áp hoặc xây dựng phương án cấp điện riêng.

Việc lựa chọn công suất máy biến áp phải dựa trên tổng phụ tải của toàn công trình, hệ số công suất, mức đồng thời, đặc tính tải, dự phòng phát triển và chế độ vận hành. Cần kiểm tra khả năng chịu tải của máy biến áp hiện hữu, tủ điện trung thế, tủ hạ thế, cáp cấp nguồn và các thiết bị bảo vệ liên quan.

Đối với trạm sạc công suất lớn, phương án nguồn điện còn cần xem xét yêu cầu của đơn vị điện lực, điều kiện đấu nối, không gian bố trí trạm biến áp, đường vận chuyển thiết bị và khả năng tiếp cận để bảo trì.

Không nên mặc định rằng cứ lắp nhiều bộ sạc DC là phải xây dựng một trạm biến áp riêng. Quyết định này cần được đưa ra sau khi phân tích công suất, điều kiện cấp điện, hiệu quả đầu tư và các yêu cầu đấu nối thực tế.

5. Thiết kế hệ thống điện cấp nguồn cho trạm sạc

5.1. Sơ đồ nguyên lý cấp điện

Sơ đồ cấp điện trạm sạc thường gồm nguồn điện từ lưới hoặc trạm biến áp, tủ điện tổng, tủ phân phối trạm sạc, thiết bị đóng cắt và bảo vệ, đường cáp cấp nguồn cùng các bộ sạc.

Với công trình nhỏ, hệ thống có thể lấy nguồn từ tủ điện hiện hữu nếu đáp ứng đầy đủ điều kiện kỹ thuật. Với trạm sạc quy mô lớn, có thể cần tủ phân phối chuyên dụng hoặc hệ thống cấp điện riêng để thuận tiện cho quản lý, bảo trì và mở rộng.

Sơ đồ nguyên lý cần thể hiện rõ công suất thiết bị, dòng điện định mức, khả năng cắt ngắn mạch, số cực, sơ đồ nối đất, tiết diện và chiều dài cáp, thiết bị chống sét lan truyền, công tơ đo đếm và các liên động điều khiển liên quan.

Thiết kế cũng cần xác định ranh giới cấp điện, điểm đấu nối và trách nhiệm quản lý của từng bên. Đối với công trình thuê mặt bằng hoặc dùng chung hệ thống điện, cần thống nhất cách đo đếm và phân bổ chi phí điện năng ngay từ giai đoạn thiết kế.

5.2. Thiết kế tủ điện phân phối trạm sạc

Tủ điện phân phối là thành phần quan trọng trong hệ thống thiết kế trạm sạc xe điện. Tủ cần được lựa chọn theo dòng điện làm việc, khả năng chịu ngắn mạch, số lượng mạch ra, điều kiện môi trường, cấp bảo vệ và khả năng mở rộng.

Các thiết bị có thể bao gồm máy cắt tổng, thiết bị bảo vệ nhánh, thiết bị chống sét lan truyền, bộ đo đa năng, công tơ điện, bộ giám sát trạng thái và thiết bị điều khiển. Cấu hình cuối cùng phải dựa trên sơ đồ thiết kế được phê duyệt và yêu cầu của bộ sạc.

Những nguyên tắc quan trọng khi thiết kế tủ điện gồm:

Phân chia mạch hợp lý: Bố trí các nhánh cấp nguồn theo công suất và nhóm thiết bị, giúp cô lập sự cố ở phạm vi phù hợp mà không làm gián đoạn toàn bộ trạm sạc.
Phối hợp bảo vệ: Lựa chọn thiết bị có dòng định mức, đặc tính tác động và khả năng cắt phù hợp với dòng ngắn mạch dự kiến tại điểm lắp đặt.
Dự phòng mở rộng: Dành không gian lắp đặt và khả năng đấu nối hợp lý để bổ sung mạch sạc khi nhu cầu tăng, nhưng không được hiểu là có thể tăng phụ tải vượt công suất thiết kế.
Thuận tiện vận hành: Bố trí nhãn mạch, sơ đồ tủ, vị trí đo kiểm và không gian thao tác để nhân viên kỹ thuật có thể kiểm tra an toàn.
Phù hợp môi trường: Xác định cấp bảo vệ chống bụi, nước và điều kiện tản nhiệt theo vị trí đặt tủ, tránh lắp thiết bị không phù hợp với môi trường thực tế.

5.3. Tính toán lựa chọn cáp điện

Tiết diện cáp cấp nguồn cần được lựa chọn trên cơ sở dòng điện tải, phương pháp lắp đặt, nhiệt độ môi trường, số mạch đi chung, chiều dài tuyến cáp và điều kiện tản nhiệt. Ngoài khả năng tải dòng, thiết kế cần kiểm tra độ sụt áp và khả năng chịu nhiệt khi ngắn mạch.

Đối với tuyến cáp dài từ tủ điện đến bộ sạc, sụt áp có thể trở thành yếu tố quyết định tiết diện dây dẫn. Với nhiều bộ sạc tập trung trong một khu vực, việc đi chung máng cáp hoặc ống luồn cũng có thể làm giảm khả năng tải dòng của cáp do ảnh hưởng nhiệt.

Hồ sơ thiết kế cần ghi rõ chủng loại cáp, số lõi, tiết diện, vật liệu ruột dẫn, loại cách điện, phương thức lắp đặt, chiều dài dự kiến và các hệ số hiệu chỉnh được sử dụng. Không nên áp dụng một tiết diện cáp cố định cho mọi bộ sạc cùng công suất vì điều kiện tuyến cáp và môi trường có thể khác nhau.

Đối với công trình có yêu cầu về duy trì hoạt động khi cháy hoặc các yêu cầu đặc biệt đối với tuyến cáp, cần xác định đúng loại cáp và điều kiện áp dụng theo hồ sơ phòng cháy chữa cháy cùng quy định hiện hành.

5.4. Thiết kế hệ thống tiếp địa

Hệ thống tiếp địa đóng vai trò quan trọng trong bảo vệ con người và thiết bị. Phương án thiết kế phải phù hợp với sơ đồ nối đất của nguồn điện, cấu hình bộ sạc, thiết bị bảo vệ dòng dư và các yêu cầu kỹ thuật liên quan.

Các phần kim loại có thể tiếp xúc của bộ sạc, tủ điện và thiết bị liên quan phải được nối bảo vệ theo thiết kế. Điện trở và tính liên tục của đường dẫn bảo vệ cần được kiểm tra bằng phương pháp phù hợp; chỉ đo điện trở cọc tiếp địa riêng lẻ là chưa đủ để chứng minh toàn bộ hệ thống bảo vệ an toàn.

Thiết kế cần làm rõ điểm nối đất, tiết diện dây bảo vệ, liên kết đẳng thế và phương pháp kiểm tra. Không tự ý tạo hệ thống nối đất độc lập không tương thích với hệ thống điện hiện hữu, vì cách đấu nối sai có thể làm mất hiệu quả bảo vệ hoặc gây chênh lệch điện thế nguy hiểm.

5.5. Bảo vệ quá dòng, ngắn mạch và dòng rò

Bộ sạc xe điện là thiết bị điện tử công suất, do đó việc lựa chọn bảo vệ cần xem xét đặc tính dòng điện và yêu cầu cụ thể của nhà sản xuất. Thiết bị bảo vệ phải phù hợp với dòng tải, dòng ngắn mạch dự kiến, sơ đồ nối đất và đặc tính dòng rò có thể phát sinh.

Đối với bảo vệ dòng dư, cần xác định bộ sạc đã tích hợp chức năng phát hiện dòng rò DC đến mức nào và yêu cầu bổ sung thiết bị bảo vệ bên ngoài ra sao. Không thể áp dụng một loại thiết bị chống dòng rò cho mọi bộ sạc mà không kiểm tra tài liệu kỹ thuật.

Ngoài ra, cần đánh giá phối hợp giữa bảo vệ nhánh và bảo vệ tổng, tránh trường hợp sự cố tại một bộ sạc làm ngắt nguồn của toàn bộ hệ thống khi không cần thiết. Các kết quả tính toán phải được thể hiện trong hồ sơ thiết kế và kiểm tra trong giai đoạn nghiệm thu.

6. Thiết kế mặt bằng và bố trí vị trí sạc

6.1. Nguyên tắc bố trí bộ sạc

Bố trí mặt bằng cần cân bằng giữa khả năng tiếp cận phương tiện, chiều dài cáp sạc, an toàn giao thông và khả năng bảo trì. Bộ sạc nên được đặt tại vị trí dễ nhận biết, có không gian thao tác phù hợp và hạn chế nguy cơ bị phương tiện va chạm.

Với bãi đỗ xe có nhiều loại phương tiện, cần xác định hướng đỗ, vị trí cổng sạc trên xe và phương án quản lý dây sạc để tránh cáp vắt ngang lối đi. Đối với bộ sạc có cáp cố định, chiều dài dây và cơ cấu treo cáp phải phù hợp với nhóm xe dự kiến phục vụ.

Thiết kế mặt bằng cần thể hiện kích thước vị trí đỗ, hướng lưu thông, vùng thao tác, biển báo và các khoảng cách an toàn theo yêu cầu của thiết bị cùng quy định áp dụng. Không nên tự áp dụng một khoảng cách chung cho tất cả công trình mà bỏ qua đặc điểm mặt bằng và yêu cầu kỹ thuật.

6.2. Thiết kế trạm sạc tại tầng hầm chung cư

Trạm sạc tại tầng hầm cần được phối hợp chặt chẽ với thiết kế kiến trúc, kết cấu, thông gió, điện và phòng cháy chữa cháy. Kỹ sư phải xác định vị trí sạc không ảnh hưởng lối thoát nạn, khu vực tiếp cận thiết bị chữa cháy và các tuyến giao thông chính.

Cần kiểm tra khả năng chịu tải của hệ thống điện chung cư, phân chia phụ tải giữa các khu vực, phương án đo đếm điện năng và cách kiểm soát tổng công suất khi nhiều cư dân sạc đồng thời. Nếu có kế hoạch mở rộng, nên dự trù tuyến cáp và không gian tủ điện từ đầu để giảm khối lượng cải tạo sau này.

Các giải pháp quản lý tải có thể giúp hạn chế tổng công suất sạc vào giờ cao điểm. Tuy nhiên, giải pháp điều khiển không thay thế yêu cầu về thiết kế bảo vệ điện, kiểm tra nguồn cấp và tuân thủ quy định an toàn cháy áp dụng cho tầng hầm.

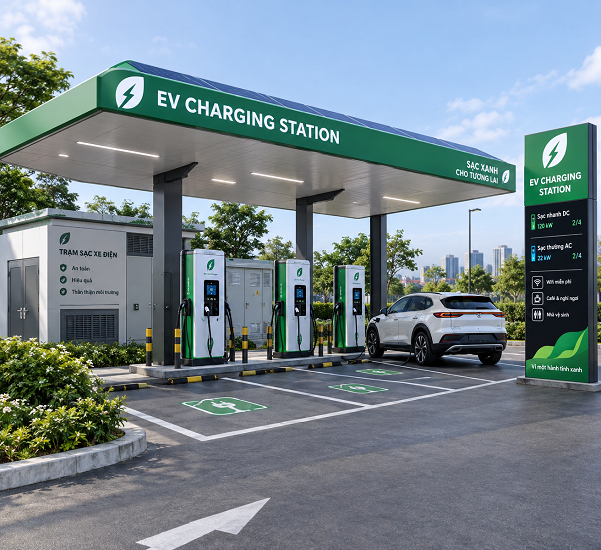

6.3. Thiết kế trạm sạc ngoài trời

Đối với trạm sạc ngoài trời, bộ sạc và tủ điện phải phù hợp với điều kiện mưa, nắng, bụi, độ ẩm và nguy cơ ngập. Vị trí lắp đặt cần có phương án thoát nước tốt, hạn chế nước đọng quanh chân thiết bị và bảo vệ các tuyến cáp khỏi tác động cơ học.

Thiết kế có thể xem xét mái che để giảm ảnh hưởng của thời tiết, nhưng phải bảo đảm không cản trở thông gió hoặc gây tích tụ nhiệt. Các kết cấu mái che, bệ đỡ và móng thiết bị cần được tính toán theo tải trọng, điều kiện nền và yêu cầu của dự án.

Ngoài yếu tố kỹ thuật, trạm sạc ngoài trời cần có hệ thống chiếu sáng, biển chỉ dẫn, vạch sơn nhận diện và phương án bảo vệ thiết bị. Với khu vực có nguy cơ va chạm, có thể bố trí cọc bảo vệ hoặc giải pháp ngăn cách phù hợp mà không cản trở lối đi và khả năng tiếp cận của người sử dụng.

6.4. Thiết kế giao thông và trải nghiệm người dùng

Một trạm sạc hiệu quả cần cho phép phương tiện tiếp cận, đỗ xe, kết nối bộ sạc và rời khỏi vị trí thuận tiện. Đối với trạm dịch vụ công cộng, luồng giao thông cần được tổ chức để hạn chế xe chờ sạc gây ùn tắc hoặc cản trở phương tiện khác.

Biển báo cần thể hiện vị trí bộ sạc, loại đầu nối, công suất, hướng dẫn sử dụng và thông tin hỗ trợ khi xảy ra sự cố. Nếu trạm sạc vận hành theo mô hình thu phí, cần tích hợp phương án nhận diện khách hàng, thanh toán và quản lý trạng thái thiết bị.

Bản vẽ mặt bằng nên thể hiện cả phương án vận hành bình thường và các tình huống bảo trì, thay thế thiết bị. Điều này giúp chủ đầu tư đánh giá khả năng khai thác thực tế trước khi phê duyệt thiết kế.

7. Thiết kế hệ thống quản lý và giám sát trạm sạc

7.1. Hệ thống quản lý bộ sạc

Đối với trạm sạc có nhiều thiết bị, hệ thống quản lý tập trung giúp theo dõi trạng thái bộ sạc, lượng điện tiêu thụ, lịch sử phiên sạc và tình trạng lỗi. Tùy cấu hình, phần mềm có thể hỗ trợ phân quyền người dùng, quản lý biểu giá, thống kê doanh thu và xuất báo cáo vận hành.

Khi thiết kế, cần xác định các chức năng thực sự cần thiết để tránh đầu tư phần mềm phức tạp nhưng không phù hợp với quy mô sử dụng. Đối với doanh nghiệp vận tải, chức năng quản lý lịch sạc và năng lượng theo phương tiện có thể quan trọng hơn các tính năng phục vụ khách hàng công cộng.

Hồ sơ cần nêu rõ phương thức kết nối, yêu cầu mạng truyền thông, khả năng lưu trữ dữ liệu, cơ chế xử lý khi mất kết nối và trách nhiệm quản lý tài khoản. Việc lựa chọn nền tảng phần mềm cũng cần xem xét khả năng mở rộng và mức độ tương thích với bộ sạc.

7.2. Giao thức truyền thông và khả năng tương thích

Một số hệ thống trạm sạc sử dụng giao thức OCPP để trao đổi dữ liệu giữa bộ sạc và hệ thống quản lý trung tâm. Khi lựa chọn thiết bị, cần xác minh phiên bản giao thức được hỗ trợ, các chức năng thực tế đã triển khai và khả năng tương thích với nền tảng dự kiến sử dụng.

Không nên mặc định rằng hai thiết bị cùng công bố hỗ trợ một giao thức sẽ tương thích đầy đủ ở mọi tính năng. Chủ đầu tư cần làm rõ phạm vi hỗ trợ, cơ chế xác thực, khả năng cập nhật phần mềm và điều kiện kết nối với hệ thống quản lý của bên thứ ba.

Đối với trạm sạc thương mại, các yêu cầu về an ninh mạng, phân quyền quản trị, bảo vệ thông tin khách hàng và khả năng ghi nhận dữ liệu giao dịch cũng cần được xem xét ngay trong giai đoạn thiết kế.

7.3. Quản lý công suất và cân bằng tải

Quản lý công suất là giải pháp quan trọng khi nhiều bộ sạc dùng chung một nguồn cấp có giới hạn. Hệ thống có thể theo dõi phụ tải tổng của công trình và điều chỉnh công suất dành cho trạm sạc để tránh vượt ngưỡng vận hành đã thiết lập.

Ví dụ, nếu tòa nhà có phụ tải điều hòa tăng vào giờ cao điểm, bộ điều khiển có thể giảm công suất sạc theo chính sách được phê duyệt. Khi phụ tải công trình giảm, công suất sạc được phân bổ trở lại nếu đáp ứng điều kiện kỹ thuật.

Thiết kế phải xác định thiết bị đo lường, tín hiệu điều khiển, giới hạn công suất, chế độ ưu tiên và phản ứng khi mất tín hiệu. Những phương án này cần được kiểm tra trong giai đoạn chạy thử để bảo đảm hệ thống không vượt giới hạn nguồn cấp trong các tình huống bất thường.

8. Thiết kế an toàn và phòng cháy chữa cháy cho trạm sạc

8.1. Đánh giá nguy cơ cháy và sự cố

Trạm sạc xe điện có liên quan đến hệ thống điện công suất lớn và pin lưu trữ năng lượng trên phương tiện. Vì vậy, thiết kế cần xem xét đồng thời nguy cơ sự cố điện, phát nóng tại điểm đấu nối, hư hỏng cáp, va chạm cơ học và tình huống cháy liên quan đến phương tiện.

Các biện pháp kiểm soát cần được xây dựng theo đặc điểm công trình, loại bộ sạc, số lượng vị trí sạc và yêu cầu pháp lý áp dụng. Việc đánh giá không nên chỉ tập trung vào bộ sạc mà bỏ qua hệ thống cấp nguồn, khu vực đỗ xe và phương án tổ chức vận hành.

Thiết kế cần phối hợp với đơn vị tư vấn phòng cháy chữa cháy và các bộ môn liên quan để xác định yêu cầu về phát hiện cháy, chữa cháy, thông gió, phân khu, lối thoát nạn và tiếp cận chữa cháy. Không nên tự ý đưa ra một cấu hình chữa cháy chung cho mọi trạm sạc.

8.2. Phối hợp với hệ thống phòng cháy chữa cháy của công trình

Đối với chung cư, tầng hầm, trung tâm thương mại và nhà xưởng, trạm sạc phải được xem xét trong tổng thể giải pháp an toàn cháy của công trình. Việc bố trí thiết bị không được làm giảm hiệu quả hoạt động của hệ thống hiện hữu hoặc cản trở khả năng tiếp cận của lực lượng ứng cứu.

Các nội dung cần phối hợp gồm vị trí đầu báo, hệ thống chữa cháy, thông gió, chiếu sáng sự cố, lối thoát nạn, biển báo và phương án cô lập nguồn điện khi cần thiết. Cấu hình và yêu cầu cụ thể phải được xác định theo hồ sơ thiết kế, quy chuẩn và quy định hiện hành có liên quan.

Nếu dự án thuộc diện phải thẩm định, thẩm duyệt hoặc thực hiện thủ tục chuyên ngành theo quy định, chủ đầu tư cần xác định yêu cầu ngay từ đầu để tránh thay đổi mặt bằng và hệ thống kỹ thuật sau khi đã thi công.

8.3. Biện pháp giảm thiểu sự cố điện

Bên cạnh giải pháp phòng cháy, hệ thống điện cần được thiết kế để phát hiện và cô lập sự cố phù hợp. Các biện pháp có thể bao gồm bảo vệ quá dòng, ngắn mạch, dòng dư, chống sét lan truyền, nối đất bảo vệ, giám sát nhiệt độ hoặc cảnh báo lỗi tùy cấu hình thiết bị.

Các điểm đấu nối cần được thi công đúng quy trình, siết chặt theo mô-men do nhà sản xuất quy định và kiểm tra trong nghiệm thu. Tuyến cáp cần được bảo vệ khỏi lực kéo, cạnh sắc, nước xâm nhập và tác động cơ học trong suốt quá trình vận hành.

Chủ đầu tư cần xây dựng quy trình xử lý sự cố, xác định người có thẩm quyền cô lập nguồn điện và hướng dẫn người sử dụng không tự tháo mở bộ sạc khi thiết bị báo lỗi. Những yêu cầu này nên được thể hiện trong hồ sơ bàn giao và hướng dẫn vận hành.

9. Tiêu chuẩn và quy định áp dụng trong thiết kế trạm sạc

9.1. Cơ sở pháp lý và tiêu chuẩn kỹ thuật

Thiết kế trạm sạc cần căn cứ vào các quy định pháp luật hiện hành, quy chuẩn kỹ thuật quốc gia, tiêu chuẩn điện có liên quan, yêu cầu của đơn vị điện lực và tài liệu kỹ thuật của nhà sản xuất.

Tùy phạm vi dự án, các nhóm tài liệu cần xem xét có thể bao gồm:

Quy định về an toàn điện, thiết kế và lắp đặt hệ thống điện hạ áp, lựa chọn dây dẫn, thiết bị đóng cắt và bảo vệ chống điện giật.
Quy định và tiêu chuẩn liên quan đến hệ thống nối đất, liên kết đẳng thế, bảo vệ chống sét và bảo vệ quá điện áp.
Tiêu chuẩn sản phẩm, an toàn bộ sạc xe điện và các yêu cầu tương thích điện từ áp dụng cho thiết bị.
Quy chuẩn và quy định về phòng cháy chữa cháy, xây dựng, quản lý vận hành và an toàn tại loại hình công trình cụ thể.
Yêu cầu đấu nối, đo đếm điện năng và cấp điện của đơn vị điện lực có thẩm quyền.

Các bộ tiêu chuẩn IEC liên quan đến hệ thống sạc xe điện, chẳng hạn IEC 61851 và IEC 60364-7-722, có thể là tài liệu tham khảo quan trọng khi xác định yêu cầu kỹ thuật. Tuy nhiên, việc viện dẫn và áp dụng phải căn cứ phiên bản hiện hành, phạm vi điều chỉnh, tiêu chuẩn được chấp nhận tại dự án và quy định pháp luật Việt Nam.

Không nên sử dụng danh sách tiêu chuẩn chung như một tuyên bố rằng toàn bộ tiêu chuẩn đều bắt buộc áp dụng cho mọi công trình. Hồ sơ thiết kế cần lập danh mục tiêu chuẩn cụ thể, ghi rõ phiên bản và phạm vi áp dụng.

9.2. Hồ sơ thiết kế và phối hợp thẩm định

Tùy quy mô và tính chất dự án, hồ sơ thiết kế trạm sạc có thể bao gồm thuyết minh tính toán, bản vẽ mặt bằng, sơ đồ nguyên lý cấp điện, sơ đồ tủ điện, bảng thống kê thiết bị, bảng tính cáp, tính toán bảo vệ, giải pháp tiếp địa và các nội dung phối hợp an toàn.

Nếu trạm sạc được lắp đặt trong công trình đang hoạt động, cần đánh giá ảnh hưởng đến hệ thống điện hiện hữu và xác định thủ tục cải tạo tương ứng. Đối với dự án mới, thiết kế trạm sạc nên được phối hợp ngay với kiến trúc, kết cấu, giao thông, cấp thoát nước, thông gió và phòng cháy chữa cháy.

Hồ sơ cần được kiểm tra trước khi thi công để bảo đảm sự thống nhất giữa bản vẽ, bảng khối lượng, thiết bị dự kiến và điều kiện hiện trường. Mọi thay đổi có ảnh hưởng đến công suất, tuyến cáp, thiết bị bảo vệ hoặc yêu cầu an toàn cần được xem xét và phê duyệt theo quy trình quản lý thiết kế của dự án.

10. Quy trình thiết kế trạm sạc xe điện chuyên nghiệp

10.1. Bước 1 – Tiếp nhận yêu cầu và khảo sát thực tế

Đơn vị thiết kế tiếp nhận thông tin về mục đích sử dụng, số lượng phương tiện, loại xe, thời gian sạc, công suất mong muốn và kế hoạch phát triển trong tương lai. Sau đó, kỹ sư khảo sát mặt bằng, hệ thống điện hiện hữu, vị trí đấu nối và các điều kiện kỹ thuật liên quan.

Giai đoạn này cần làm rõ phạm vi công việc, ranh giới trách nhiệm giữa chủ đầu tư và đơn vị tư vấn, yêu cầu hồ sơ bàn giao và những vấn đề có thể ảnh hưởng đến tiến độ. Kết quả khảo sát là cơ sở để xây dựng phương án thiết kế sơ bộ.

10.2. Bước 2 – Đề xuất phương án kỹ thuật

Từ dữ liệu khảo sát, kỹ sư đề xuất loại bộ sạc AC hoặc DC, số lượng thiết bị, công suất đầu vào, sơ đồ cấp điện và cách bố trí mặt bằng. Với công trình có phụ tải lớn, cần đánh giá khả năng tận dụng nguồn điện hiện hữu so với phương án nâng cấp hạ tầng.

Các phương án nên được so sánh về chi phí đầu tư, hiệu quả vận hành, khả năng mở rộng, mức độ phức tạp khi thi công và điều kiện bảo trì. Chủ đầu tư cần được giải thích rõ các giả định tính toán, giới hạn công suất và rủi ro kỹ thuật của từng phương án.

10.3. Bước 3 – Tính toán và triển khai bản vẽ

Sau khi thống nhất phương án, đơn vị thiết kế triển khai tính toán công suất, dòng điện, tiết diện cáp, sụt áp, ngắn mạch, lựa chọn thiết bị bảo vệ và giải pháp tiếp địa. Đồng thời, bản vẽ mặt bằng và tuyến cáp được hoàn thiện để bảo đảm phù hợp với điều kiện kiến trúc và giao thông.

Hồ sơ cần thể hiện đầy đủ thông số thiết bị, mã hiệu hoặc yêu cầu kỹ thuật tương đương, sơ đồ đấu nối, bảng khối lượng và những lưu ý cần thiết khi thi công. Đối với hệ thống quản lý tải, cần có mô tả nguyên lý điều khiển và các kịch bản vận hành chính.

10.4. Bước 4 – Kiểm tra và phối hợp liên bộ môn

Bản vẽ cần được kiểm tra về tính thống nhất giữa các bộ môn, khả năng thi công và khả năng tiếp cận để bảo trì. Các xung đột thường gặp có thể liên quan đến máng cáp, ống kỹ thuật, dầm kết cấu, hệ thống thông gió, đường ống chữa cháy và vị trí đỗ xe.

Việc phối hợp trước khi thi công giúp giảm phát sinh tại hiện trường, hạn chế khoan cắt hoặc thay đổi tuyến cáp ngoài dự kiến. Đối với dự án lớn, có thể cần tổ chức rà soát mô hình phối hợp hoặc kiểm tra bản vẽ thi công chi tiết trước khi phát hành.

10.5. Bước 5 – Hoàn thiện hồ sơ và bàn giao

Hồ sơ thiết kế hoàn chỉnh cần bao gồm thuyết minh, bản vẽ, bảng tính, danh mục thiết bị và các yêu cầu kiểm tra, nghiệm thu liên quan. Những nội dung chưa được xác định do thiếu dữ liệu hiện trường phải được ghi chú rõ để tránh hiểu nhầm trong quá trình mua sắm và thi công.

Sau khi bàn giao, chủ đầu tư cần sử dụng hồ sơ làm cơ sở lập dự toán, lựa chọn nhà thầu, kiểm soát chất lượng và quản lý thay đổi. Nếu điều kiện hiện trường khác với giả thiết thiết kế, cần đánh giá lại trước khi thực hiện điều chỉnh.

11. Thi công và nghiệm thu hệ thống trạm sạc

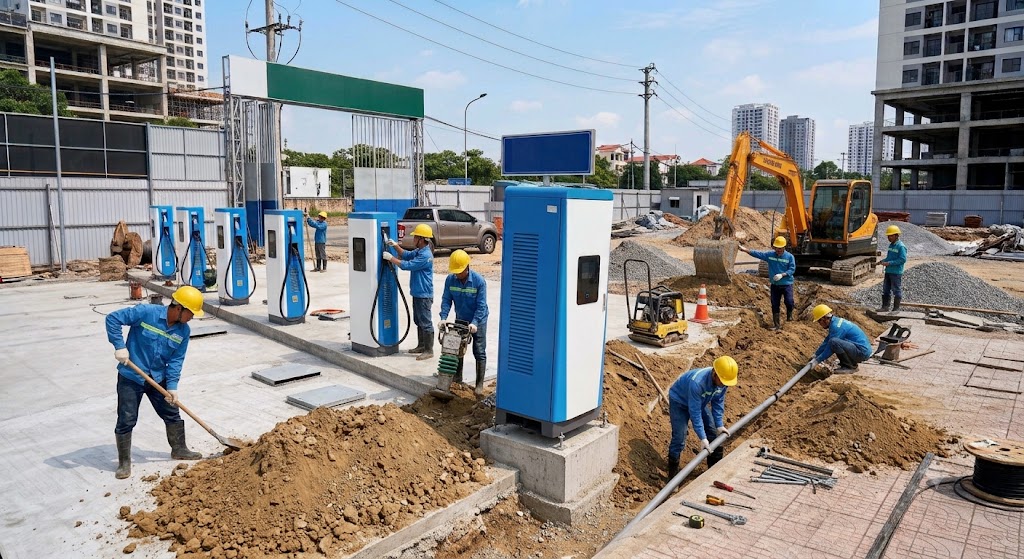

11.1. Thi công hạ tầng và lắp đặt thiết bị

Công tác thi công thường bao gồm chuẩn bị mặt bằng, lắp đặt bệ đỡ, tủ điện, máng cáp hoặc ống luồn, kéo cáp, đấu nối bộ sạc, hoàn thiện hệ thống tiếp địa và lắp đặt thiết bị giám sát. Trình tự thi công phải được tổ chức để hạn chế ảnh hưởng đến công trình đang hoạt động và bảo đảm an toàn cho người lao động.

Trước khi lắp đặt, cần kiểm tra chủng loại, thông số, tình trạng thiết bị và sự phù hợp với hồ sơ đã được phê duyệt. Các tuyến cáp phải được thi công đúng phương pháp, bán kính uốn và yêu cầu bảo vệ cơ học của nhà sản xuất.

Đối với khu vực đang khai thác, cần có phương án cô lập nguồn điện, phân vùng thi công, biển cảnh báo và kiểm soát tiếp cận. Việc đấu nối vào hệ thống điện hiện hữu phải do nhân sự có chuyên môn và được phân công thực hiện theo quy trình an toàn.

11.2. Kiểm tra trước khi đóng điện

Trước khi cấp điện, cần kiểm tra trực quan thiết bị, độ chắc chắn của giá đỡ, tình trạng đấu nối, nhãn mạch, liên kết bảo vệ và các điều kiện an toàn tại vị trí lắp đặt.

Các phép kiểm tra có thể bao gồm tính liên tục của dây bảo vệ, điện trở cách điện khi phù hợp với thiết bị và hướng dẫn của nhà sản xuất, kiểm tra sơ đồ pha, điện áp nguồn, thông số thiết bị bảo vệ và điều kiện đấu nối. Phương pháp đo phải phù hợp để không làm hư hỏng mạch điện tử bên trong bộ sạc.

Các kết quả cần được ghi nhận thành biên bản, nêu rõ thiết bị đo, phương pháp kiểm tra, giá trị đo và tình trạng đạt hoặc không đạt theo tiêu chí nghiệm thu được phê duyệt.

11.3. Chạy thử và nghiệm thu vận hành

Sau khi hoàn thành các kiểm tra an toàn, kỹ sư thực hiện chạy thử bộ sạc theo hướng dẫn nhà sản xuất. Các nội dung có thể bao gồm kiểm tra khởi động, kết nối với phương tiện hoặc thiết bị mô phỏng phù hợp, xác thực người dùng, giám sát trạng thái, đo đếm điện năng và thử nghiệm các chức năng bảo vệ theo quy trình được phép.

Đối với hệ thống có quản lý công suất, cần thử nghiệm tình huống nhiều bộ sạc hoạt động đồng thời, thay đổi phụ tải công trình, mất kết nối truyền thông và phục hồi hoạt động. Những thử nghiệm này giúp xác nhận hệ thống phân bổ công suất đúng với phương án thiết kế.

Chỉ đưa trạm sạc vào khai thác sau khi các hạng mục liên quan đáp ứng yêu cầu nghiệm thu và điều kiện pháp lý áp dụng. Hồ sơ bàn giao nên bao gồm bản vẽ hoàn công, tài liệu hướng dẫn, phiếu bảo hành, biên bản thử nghiệm và kế hoạch bảo trì.

12. Dự toán chi phí thiết kế và đầu tư trạm sạc

12.1. Những yếu tố ảnh hưởng đến chi phí

Chi phí thiết kế trạm sạc phụ thuộc vào quy mô dự án, số lượng điểm sạc, loại bộ sạc, mức độ phức tạp của hệ thống điện và phạm vi hồ sơ cần thực hiện. Dự án lắp một vài bộ sạc AC trong công trình đã có nguồn điện dự phòng sẽ có yêu cầu khác đáng kể so với trạm sạc DC công suất lớn cần nâng cấp hạ tầng.

Các yếu tố chính gồm:

Quy mô và công suất: Số lượng bộ sạc, tổng công suất và yêu cầu quản lý tải quyết định khối lượng tính toán, lựa chọn thiết bị và mức độ phức tạp của sơ đồ cấp điện.
Hiện trạng nguồn điện: Nếu phải thay đổi tủ điện, kéo cáp dài, nâng cấp máy biến áp hoặc đầu tư trạm điện mới, tổng chi phí dự án có thể tăng đáng kể.
Điều kiện mặt bằng: Thi công tại tầng hầm đang hoạt động, khu vực ngoài trời hoặc công trình có nhiều xung đột kỹ thuật thường đòi hỏi thêm công tác khảo sát, phối hợp và tổ chức thi công.
Yêu cầu quản lý và thanh toán: Nền tảng phần mềm, kết nối truyền thông, đo đếm riêng và quản lý người dùng có thể làm tăng chi phí đầu tư ban đầu.
Phạm vi hồ sơ và thủ tục: Chi phí tư vấn phụ thuộc yêu cầu thuyết minh, tính toán, bản vẽ, phối hợp liên bộ môn và các thủ tục chuyên ngành có liên quan.

Không nên so sánh báo giá chỉ dựa trên số lượng bộ sạc. Hai dự án có cùng số lượng thiết bị vẫn có thể khác nhau đáng kể về chiều dài cáp, điều kiện cấp nguồn, yêu cầu an toàn và khối lượng công việc.

12.2. Phân biệt chi phí thiết kế và chi phí thi công

Chi phí thiết kế là chi phí tư vấn để khảo sát, tính toán, triển khai hồ sơ và phối hợp kỹ thuật theo phạm vi hợp đồng. Chi phí thi công bao gồm vật tư, thiết bị, nhân công, lắp đặt, kiểm tra, chạy thử và các hạng mục hạ tầng liên quan.

Ngoài hai khoản này, chủ đầu tư cần xem xét chi phí nâng cấp nguồn điện, phí hoặc chi phí đấu nối nếu phát sinh, phần mềm quản lý, bảo trì định kỳ và chi phí vận hành trong suốt vòng đời dự án.

Để kiểm soát ngân sách, nên yêu cầu báo giá phân chia rõ các hạng mục, phạm vi cung cấp, tiêu chuẩn thiết bị, điều kiện loại trừ và trách nhiệm bảo hành. Những nội dung như cải tạo hệ thống điện hiện hữu, thi công ngoài giờ hoặc thay đổi thiết kế sau khi phê duyệt cần được làm rõ trước khi ký hợp đồng.

12.3. Tối ưu tổng chi phí vòng đời

Phương án có chi phí mua sắm thấp nhất chưa chắc mang lại hiệu quả kinh tế tốt nhất. Chủ đầu tư cần xem xét tổng chi phí đầu tư, điện năng tiêu thụ, chi phí bảo trì, khả năng thay thế thiết bị và doanh thu hoặc lợi ích vận hành dự kiến.

Với công trình có thời gian đỗ xe dài, lựa chọn bộ sạc AC kết hợp quản lý công suất có thể phù hợp hơn việc đầu tư toàn bộ bộ sạc DC. Ngược lại, trạm dịch vụ cần phục vụ nhiều phương tiện trong thời gian ngắn có thể cần bộ sạc DC dù vốn đầu tư cao hơn.

Thiết kế nên ưu tiên giải pháp đáp ứng nhu cầu thực tế, có thể mở rộng theo giai đoạn và không gây lãng phí công suất nguồn điện. Các giả định về lượng phương tiện, doanh thu và mức sử dụng cần được kiểm tra bằng dữ liệu thực tế trước khi lập phương án đầu tư.

13. Những sai lầm thường gặp khi thiết kế trạm sạc xe điện

13.1. Chọn bộ sạc trước khi khảo sát nguồn điện

Một sai lầm phổ biến là lựa chọn bộ sạc theo công suất mong muốn rồi mới kiểm tra khả năng cấp điện của công trình. Cách làm này có thể dẫn đến tình trạng thiếu công suất, phát sinh nâng cấp máy biến áp hoặc thay đổi toàn bộ sơ đồ cấp nguồn.

Giải pháp là khảo sát nguồn điện và phân tích nhu cầu phụ tải trước khi chốt thiết bị. Khi cần thiết, nên xây dựng nhiều phương án để so sánh giữa đầu tư hạ tầng ngay từ đầu và triển khai theo từng giai đoạn.

13.2. Bỏ qua tính toán sụt áp và ngắn mạch

Chỉ chọn cáp theo dòng điện định mức mà không kiểm tra chiều dài tuyến, phương pháp lắp đặt và khả năng chịu ngắn mạch có thể làm giảm độ an toàn của hệ thống. Điều kiện đi cáp chung trong máng hoặc môi trường nhiệt độ cao cũng ảnh hưởng đến khả năng tải dòng.

Thiết kế cần tính toán đầy đủ các điều kiện này, đồng thời kiểm tra sự phối hợp của thiết bị bảo vệ với cáp và bộ sạc. Việc lựa chọn thiết bị cần dựa trên dữ liệu thực tế của dự án, không chỉ dựa vào kinh nghiệm từ công trình khác.

13.3. Không dự phòng khả năng mở rộng

Nếu thiết kế chỉ đáp ứng số lượng bộ sạc ở giai đoạn đầu mà không xem xét nhu cầu tương lai, việc bổ sung thiết bị có thể yêu cầu thay đổi tủ điện, tuyến cáp hoặc mặt bằng.

Ngay từ đầu, cần xác định quy mô dự kiến trong các giai đoạn tiếp theo và dự phòng hợp lý về không gian, đường cáp và phương án phân phối điện. Phần dự phòng phải được thể hiện rõ trong hồ sơ, đồng thời không được hiểu là cho phép vận hành vượt giới hạn nguồn cấp hiện hữu.

13.4. Bố trí thiết bị không thuận tiện

Bộ sạc đặt quá xa vị trí cổng sạc, dây cáp vắt ngang lối đi hoặc tủ điện khó tiếp cận có thể gây bất tiện và tăng nguy cơ hư hỏng. Những lỗi này thường xuất phát từ việc chỉ tập trung vào bản vẽ điện mà chưa xem xét đầy đủ cách người dùng tiếp cận phương tiện.

Để hạn chế vấn đề, cần phối hợp bản vẽ điện với mặt bằng đỗ xe, đánh giá hướng đỗ và tổ chức giao thông. Việc kiểm tra khả năng thao tác thực tế trước khi thi công hàng loạt giúp giảm đáng kể nguy cơ phải di dời thiết bị sau khi hoàn thành.

13.5. Chưa xây dựng quy trình vận hành và bảo trì

Một trạm sạc được lắp đặt đúng kỹ thuật vẫn cần quy trình vận hành rõ ràng để duy trì độ tin cậy. Nếu không xác định người chịu trách nhiệm kiểm tra, xử lý lỗi và quản lý quyền truy cập, sự cố nhỏ có thể kéo dài hoặc gây gián đoạn dịch vụ.

Chủ đầu tư cần lập kế hoạch kiểm tra định kỳ, lưu hồ sơ sự cố, cập nhật phần mềm theo khuyến cáo và tổ chức hướng dẫn sử dụng. Các nội dung bảo trì phải tuân theo tài liệu nhà sản xuất và điều kiện khai thác thực tế.

14. Dịch vụ thiết kế và thi công trạm sạc xe điện của Triều Minh Engineering

Triều Minh Engineering định hướng cung cấp giải pháp cơ điện cho công trình dân dụng, thương mại, công nghiệp và hạ tầng. Đối với dự án trạm sạc xe điện, việc phối hợp giữa thiết kế điện, thi công hệ thống cấp nguồn, lắp đặt thiết bị và kiểm tra vận hành là yếu tố quan trọng để bảo đảm hệ thống hoạt động an toàn, ổn định và thuận tiện cho quá trình khai thác.

14.1. Khảo sát và tư vấn phương án kỹ thuật

Triều Minh có thể phối hợp với chủ đầu tư để khảo sát mặt bằng, đánh giá hệ thống điện hiện hữu và xác định nhu cầu sử dụng của dự án. Trên cơ sở đó, phương án thiết kế được xây dựng theo số lượng điểm sạc, loại phương tiện, công suất thiết bị và khả năng cấp điện thực tế.

Công tác tư vấn cần làm rõ các lựa chọn như sử dụng nguồn hiện hữu, bổ sung tủ phân phối, lắp đặt bộ sạc AC hoặc DC, quản lý công suất và dự phòng mở rộng. Mục tiêu là lựa chọn phương án phù hợp với yêu cầu kỹ thuật, ngân sách và kế hoạch vận hành của chủ đầu tư.

14.2. Thiết kế hệ thống điện và hạ tầng trạm sạc

Phạm vi thiết kế có thể bao gồm sơ đồ nguyên lý cấp điện, bố trí tủ điện, lựa chọn cáp, thiết bị bảo vệ, giải pháp tiếp địa, tuyến cáp và bố trí vị trí sạc. Với dự án cần phối hợp nhiều bộ môn, hồ sơ được rà soát để hạn chế xung đột giữa hệ thống điện, kiến trúc, kết cấu và các hệ thống kỹ thuật khác.

Đối với công trình có nhu cầu quản lý tập trung, phương án có thể xem xét hệ thống đo đếm, giám sát năng lượng và điều khiển công suất theo phạm vi được thống nhất. Những yêu cầu về phòng cháy chữa cháy và thủ tục chuyên ngành cần được xác định phù hợp với dự án cụ thể.

14.3. Thi công, kiểm tra và bàn giao

Sau khi phương án kỹ thuật được phê duyệt, công tác thi công có thể bao gồm lắp đặt hạ tầng, tủ điện, tuyến cáp, thiết bị bảo vệ và đấu nối bộ sạc theo phạm vi hợp đồng. Quá trình thực hiện cần tuân thủ hồ sơ thiết kế, yêu cầu của nhà sản xuất và quy trình an toàn điện.

Trước khi bàn giao, các hạng mục phải được kiểm tra, thử nghiệm và lập biên bản theo tiêu chí nghiệm thu đã thống nhất. Hồ sơ hoàn công, tài liệu thiết bị, kết quả đo kiểm và hướng dẫn vận hành là cơ sở để chủ đầu tư quản lý hệ thống trong giai đoạn sử dụng.

14.4. Phạm vi phục vụ và tiếp nhận yêu cầu

Triều Minh Engineering hướng đến phục vụ các dự án tại TP.HCM, Bình Dương, Đồng Nai, Long An và các tỉnh phía Nam theo phạm vi công việc, điều kiện khảo sát và kế hoạch triển khai thực tế.

Để đánh giá sơ bộ phương án thiết kế trạm sạc, chủ đầu tư nên chuẩn bị thông tin về địa điểm, số lượng bộ sạc, công suất dự kiến, bản vẽ mặt bằng và tình trạng nguồn điện hiện hữu. Nếu chưa có đầy đủ dữ liệu, đơn vị kỹ thuật có thể bắt đầu từ bước khảo sát và xác định nhu cầu để làm rõ phương án phù hợp.

15. Câu hỏi thường gặp về thiết kế trạm sạc xe điện

15.1. Thiết kế trạm sạc xe điện cần những bản vẽ nào?

Tùy quy mô dự án, hồ sơ thường bao gồm bản vẽ mặt bằng bố trí bộ sạc, sơ đồ nguyên lý cấp điện, sơ đồ tủ điện, tuyến cáp, bảng thống kê thiết bị, giải pháp tiếp địa và các chi tiết lắp đặt. Dự án có hệ thống quản lý tải hoặc yêu cầu phối hợp phòng cháy chữa cháy có thể cần thêm tài liệu liên quan.

15.2. Trạm sạc xe điện có cần lắp máy biến áp riêng không?

Không phải mọi trạm sạc đều cần máy biến áp riêng. Quyết định phụ thuộc vào tổng công suất yêu cầu, khả năng dự phòng của nguồn điện hiện hữu, điều kiện đấu nối và phương án vận hành. Kỹ sư cần khảo sát, tính toán và làm việc với đơn vị điện lực khi dự án có yêu cầu nâng cấp nguồn.

15.3. Nên chọn trạm sạc AC hay DC?

AC thường phù hợp với địa điểm phương tiện đỗ lâu như nhà ở, văn phòng và khách sạn. DC thường phù hợp hơn với địa điểm cần bổ sung năng lượng nhanh hoặc phục vụ lưu lượng xe lớn. Lựa chọn cuối cùng phải căn cứ vào khả năng sạc của phương tiện, nhu cầu thực tế, nguồn điện và tổng chi phí đầu tư.

15.4. Có thể lắp thêm bộ sạc vào hệ thống điện hiện hữu không?

Có thể nếu hệ thống điện còn đủ khả năng đáp ứng phụ tải mới và đáp ứng các yêu cầu kỹ thuật, an toàn. Cần kiểm tra công suất máy biến áp, tủ điện, cáp nguồn, thiết bị bảo vệ và biểu đồ phụ tải. Không nên đấu nối thêm bộ sạc chỉ dựa vào việc công trình vẫn đang hoạt động bình thường.

15.5. Có cần hệ thống quản lý công suất cho trạm sạc không?

Hệ thống quản lý công suất đặc biệt hữu ích với chung cư, tòa nhà, bãi xe nhiều điểm sạc hoặc công trình có nguồn điện giới hạn. Tuy nhiên, mức độ cần thiết phải được xác định dựa trên số lượng bộ sạc, đặc tính sử dụng và khả năng cấp nguồn. Bộ điều khiển không thay thế các yêu cầu bảo vệ điện bắt buộc.

15.6. Thời gian thiết kế trạm sạc mất bao lâu?

Thời gian phụ thuộc vào quy mô, mức độ đầy đủ của hồ sơ hiện trạng, yêu cầu phối hợp liên bộ môn và thủ tục liên quan. Một dự án nhỏ có mặt bằng và nguồn điện rõ ràng thường đơn giản hơn dự án công suất lớn cần nâng cấp hạ tầng hoặc phối hợp nhiều hệ thống kỹ thuật. Tiến độ cụ thể nên được thống nhất sau khi khảo sát phạm vi công việc.

15.7. Cần chuẩn bị gì để nhận báo giá thiết kế trạm sạc?

Chủ đầu tư nên cung cấp địa điểm dự án, loại phương tiện, số lượng điểm sạc, công suất mong muốn, thời gian vận hành và bản vẽ mặt bằng nếu có. Thông tin về máy biến áp, tủ điện tổng, biểu đồ phụ tải và kế hoạch mở rộng cũng giúp đơn vị tư vấn đánh giá chính xác hơn khối lượng thiết kế.

16. Kết luận

Thiết kế trạm sạc xe điện là bước nền tảng để hình thành hệ thống cấp điện an toàn, tối ưu chi phí và đáp ứng nhu cầu sử dụng lâu dài. Một phương án tốt cần kết hợp khảo sát hiện trạng, tính toán công suất, lựa chọn thiết bị, thiết kế cáp và bảo vệ, bố trí mặt bằng, quản lý năng lượng cùng các yêu cầu an toàn của công trình.

Đối với dự án có nhiều điểm sạc, việc tính toán tổng phụ tải và xây dựng phương án quản lý công suất ngay từ đầu giúp hạn chế nguy cơ quá tải, kiểm soát chi phí nâng cấp nguồn điện và tạo điều kiện mở rộng trong tương lai. Đồng thời, sự phối hợp giữa thiết kế, thi công, kiểm tra và bàn giao giúp hệ thống được triển khai nhất quán, thuận tiện cho vận hành và bảo trì.

Triều Minh Engineering hướng đến cung cấp giải pháp cơ điện phù hợp với nhu cầu của từng dự án, từ khảo sát hiện trạng, tư vấn thiết kế hệ thống điện đến triển khai thi công theo phạm vi hợp đồng. Chủ đầu tư có thể chuẩn bị thông tin mặt bằng, công suất và nhu cầu sử dụng để bắt đầu quá trình đánh giá phương án thiết kế trạm sạc xe điện phù hợp với công trình.

Nếu bạn có nhu cầu về thiết kế, thi công trạm sạc vui lòng liên hệ thông tin bên dưới

CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ TRIỀU MINH

THIẾT KẾ TRẠM SẠC XE ĐIỆN AN TOÀN- CHUYÊN NGHIỆP
