HỆ THỐNG ĐIỆN NĂNG LƯỢNG MẶT TRỜI HÒA LƯỚI (ON GRID): CẤU TẠO, NGUYÊN LÝ VÀ THI CÔNG

1. Tổng quan về hệ thống điện năng lượng mặt trời hòa lưới

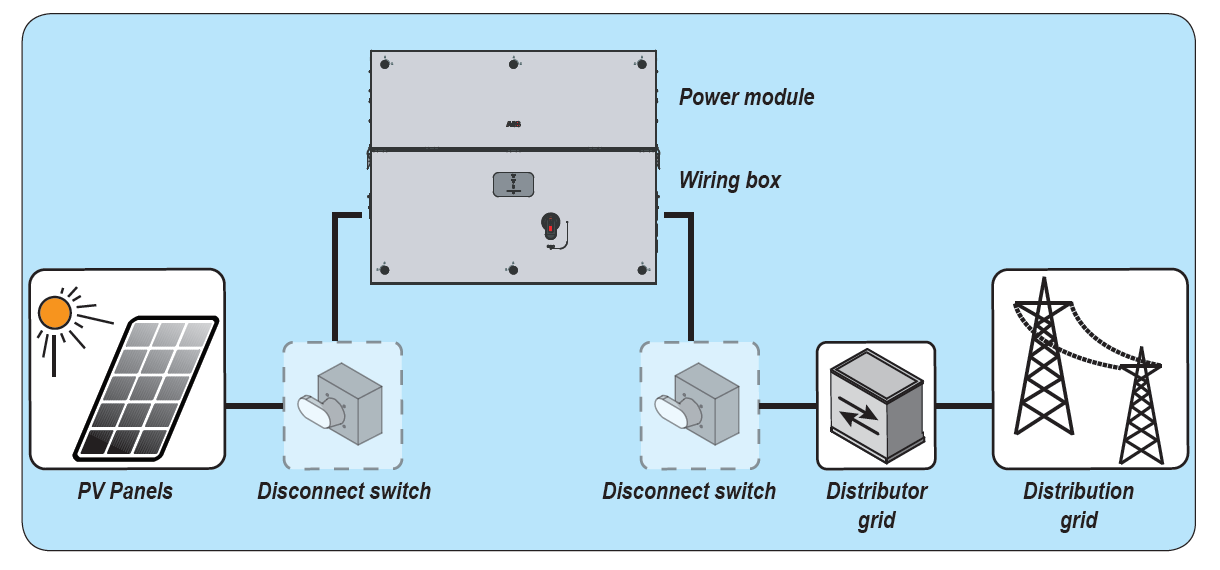

Hệ thống điện năng lượng mặt trời hòa lưới (On Grid Solar System) là giải pháp sử dụng các tấm pin quang điện để chuyển đổi năng lượng bức xạ mặt trời thành điện năng, sau đó thông qua biến tần hòa lưới để cung cấp điện cho các thiết bị tiêu thụ và đồng bộ với lưới điện hiện hữu.

Hệ thống NLMT hòa lưới được ứng dụng rộng rãi tại nhà ở, văn phòng, nhà xưởng, trung tâm thương mại, nhà hàng, khách sạn và các công trình công nghiệp. Giải pháp này giúp tận dụng diện tích mái, giảm lượng điện mua từ lưới điện trong thời gian có nắng và góp phần nâng cao hiệu quả sử dụng năng lượng.

Table of Contents

Các thành phần chính của hệ thống bao gồm tấm pin năng lượng mặt trời, biến tần hòa lưới, hệ thống cáp điện DC và AC, thiết bị bảo vệ, tủ điện, kết cấu lắp đặt và hệ thống giám sát vận hành.

Hiệu quả của hệ thống phụ thuộc vào công suất lắp đặt, điều kiện bức xạ mặt trời, hướng và góc nghiêng của tấm pin, mức độ che bóng, hiệu suất thiết bị và đặc điểm tiêu thụ điện của công trình.

2. Các loại hệ thống điện năng lượng mặt trời phổ biến

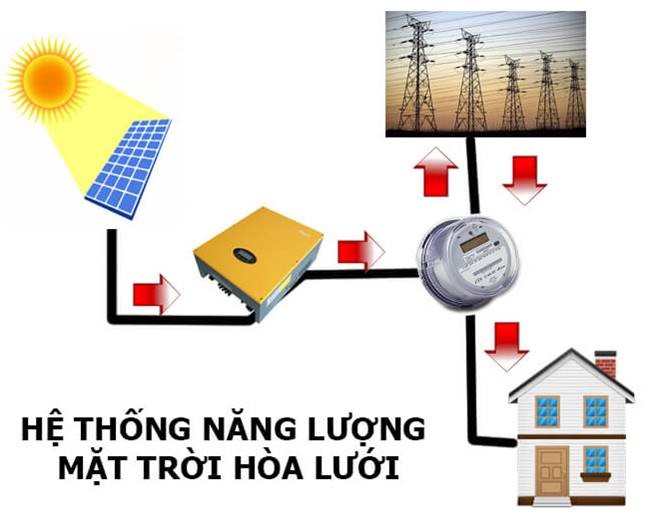

2.1. Hệ thống điện mặt trời hòa lưới On Grid

Hệ thống On Grid kết nối với lưới điện và sử dụng biến tần hòa lưới để đồng bộ điện áp, tần số và pha. Điện năng được ưu tiên cấp cho các phụ tải đang hoạt động tại công trình khi điều kiện phát điện đáp ứng.

Khi công suất điện mặt trời thấp hơn nhu cầu sử dụng, công trình tiếp tục lấy điện từ lưới. Khi công suất phát lớn hơn nhu cầu tiêu thụ, phần điện dư có thể phát lên lưới nếu hệ thống, cơ chế đấu nối và quy định áp dụng cho phép.

Ưu điểm chính của hệ thống hòa lưới là cấu hình tương đối đơn giản, không bắt buộc phải có pin lưu trữ và có thể giúp giảm chi phí điện năng ban ngày.

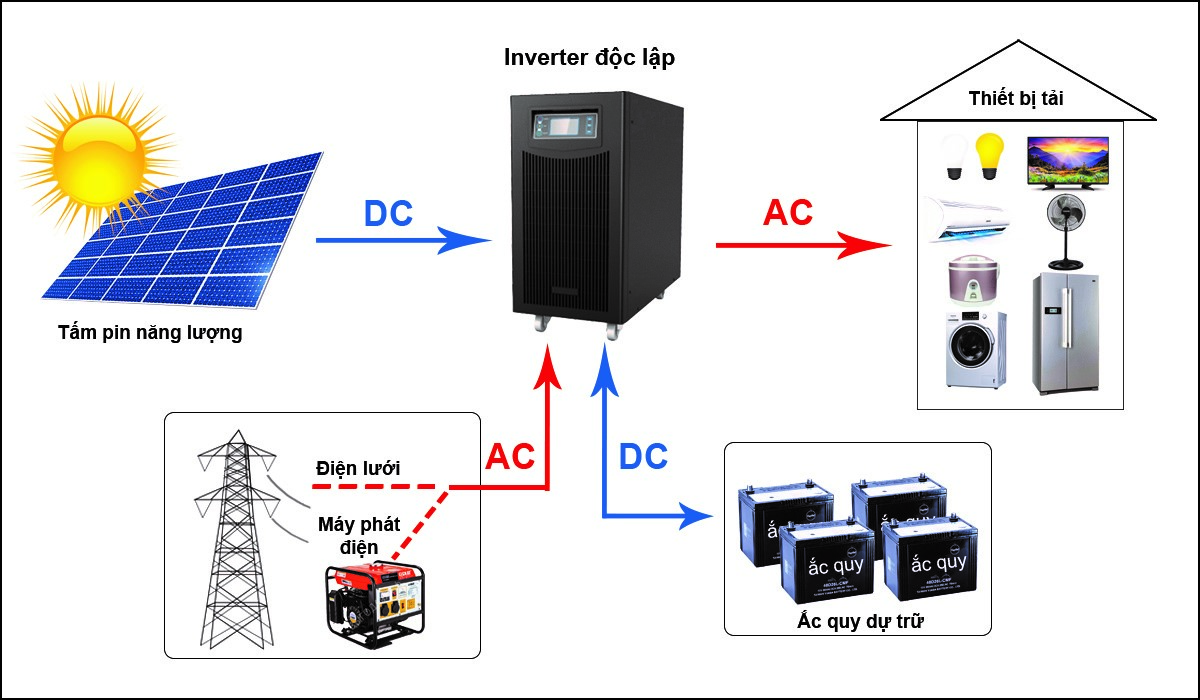

2.2. Hệ thống điện mặt trời độc lập Off Grid

Hệ thống Off Grid hoạt động độc lập với lưới điện công cộng. Điện năng từ các tấm pin được sử dụng trực tiếp hoặc lưu trữ trong bộ pin để cung cấp cho phụ tải khi không có nắng.

Giải pháp này phù hợp với những khu vực chưa có điện lưới hoặc cần nguồn điện độc lập. Tuy nhiên, việc thiết kế phải tính toán dung lượng lưu trữ, thời gian dự phòng, công suất tải và nhu cầu điện vào ban đêm.

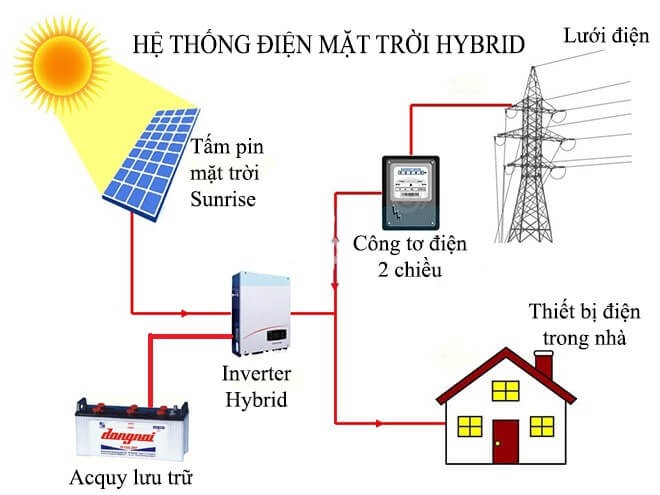

2.3. Hệ thống điện mặt trời Hybrid

Hệ thống Hybrid kết hợp nguồn điện mặt trời, lưới điện và pin lưu trữ. Tùy cấu hình, hệ thống có thể ưu tiên sử dụng điện mặt trời, sạc pin hoặc cấp điện cho các phụ tải dự phòng.

Giải pháp này có tính linh hoạt cao nhưng chi phí đầu tư thường lớn hơn hệ thống hòa lưới thông thường do cần thiết bị lưu trữ và các chức năng điều khiển bổ sung.

3. Nguyên lý hoạt động của hệ thống NLMT hòa lưới

Nguyên lý hoạt động của hệ thống điện năng lượng mặt trời hòa lưới được thực hiện theo các bước chính sau:

Bước 1: Chuyển đổi bức xạ mặt trời thành điện một chiều. Các tấm pin quang điện hấp thụ ánh sáng mặt trời và tạo ra dòng điện một chiều DC. Sản lượng điện phụ thuộc vào bức xạ, nhiệt độ, chất lượng tấm pin và điều kiện lắp đặt.

Bước 2: Thu gom và bảo vệ nguồn điện DC. Điện từ các chuỗi pin được truyền qua hệ thống cáp chuyên dụng và các thiết bị đóng cắt, bảo vệ phù hợp trước khi đưa vào biến tần.

Bước 3: Chuyển đổi điện DC thành điện AC. Biến tần hòa lưới chuyển đổi điện một chiều thành điện xoay chiều, đồng thời điều khiển để điện đầu ra đáp ứng yêu cầu đồng bộ với lưới điện.

Bước 4: Cấp điện cho phụ tải. Nguồn điện từ hệ thống mặt trời được sử dụng tại công trình theo cấu hình đấu nối. Khi công suất phát thấp hơn công suất tiêu thụ, phần thiếu hụt được bù từ lưới điện.

Bước 5: Xử lý phần điện dư. Nếu điện năng phát ra lớn hơn nhu cầu sử dụng tức thời, phần dư có thể được phát lên lưới khi hệ thống được thiết kế và cho phép theo quy định hiện hành. Nếu vận hành theo chế độ không phát ngược, bộ điều khiển sẽ điều chỉnh công suất nhằm hạn chế điện xuất lên lưới.

Bước 6: Giám sát và bảo vệ hệ thống. Biến tần cùng các thiết bị giám sát ghi nhận những thông số như công suất phát, sản lượng điện, điện áp, dòng điện và trạng thái lỗi để hỗ trợ vận hành, kiểm tra và bảo trì.

Một đặc điểm quan trọng của hệ thống On Grid thông thường là không tự động cung cấp điện khi lưới điện bị mất. Biến tần hòa lưới phải ngừng phát theo chức năng chống phát điện độc lập (anti-islanding) để bảo vệ người và thiết bị. Muốn duy trì nguồn điện khi mất lưới, công trình cần giải pháp lưu trữ hoặc nguồn dự phòng được thiết kế phù hợp.

4. Cấu tạo chính của hệ thống điện năng lượng mặt trời hòa lưới

4.1. Tấm pin năng lượng mặt trời

Tấm pin quang điện là thiết bị trực tiếp chuyển đổi bức xạ mặt trời thành điện năng. Nhiều tấm pin được kết nối thành chuỗi và các chuỗi được tổ chức theo thiết kế nhằm đáp ứng dải điện áp, dòng điện và công suất đầu vào của biến tần.

Khi lựa chọn tấm pin, cần xem xét các yếu tố sau:

Công suất danh định và hiệu suất chuyển đổi của tấm pin phù hợp với diện tích mái và mục tiêu đầu tư.
Kích thước, trọng lượng và tải trọng tác dụng lên kết cấu mái cần được kiểm tra trước khi lắp đặt.
Điện áp hở mạch, dòng điện ngắn mạch và hệ số nhiệt phải phù hợp với giới hạn đầu vào của biến tần.
Chất lượng vật liệu, khả năng chống chịu thời tiết, điều kiện bảo hành và thông tin chứng nhận của nhà sản xuất cần được đánh giá.
Công nghệ tế bào quang điện như Mono, PERC, TOPCon hoặc HJT cần được lựa chọn theo hiệu suất, chi phí và điều kiện vận hành thực tế.

Tấm pin nên được bố trí tại khu vực có khả năng tiếp nhận ánh nắng tốt, hạn chế bóng che từ cây xanh, nhà cao tầng, bồn nước và các thiết bị trên mái. Những vật cản nhỏ cũng có thể làm giảm sản lượng nếu ảnh hưởng đến chuỗi pin hoặc cách tổ chức các nhánh đầu vào.

4.2. Biến tần hòa lưới

Biến tần hòa lưới (Grid-tie Inverter) chuyển đổi điện DC từ các tấm pin thành điện AC để cấp cho hệ thống điện của công trình. Đây là thiết bị quan trọng quyết định khả năng chuyển đổi, điều khiển và giám sát nguồn điện mặt trời.

Các chức năng chính của biến tần gồm:

Chuyển đổi điện DC thành điện AC với thông số phù hợp cho đấu nối.
Theo dõi điểm công suất cực đại MPPT để khai thác công suất từ các chuỗi pin trong điều kiện bức xạ và nhiệt độ thay đổi.
Đồng bộ với lưới điện, theo dõi các thông số vận hành và thực hiện chức năng bảo vệ theo thiết kế.
Ghi nhận dữ liệu phát điện và cung cấp thông tin giám sát thông qua màn hình, ứng dụng hoặc nền tảng trực tuyến tùy dòng thiết bị.

Khi lựa chọn biến tần, cần tính toán công suất DC của giàn pin, công suất AC, dải điện áp MPPT, điện áp DC tối đa, dòng điện đầu vào, số lượng MPPT và điều kiện môi trường lắp đặt.

Ngoài ra, cần xác định biến tần một pha hay ba pha dựa trên đặc điểm hệ thống điện của công trình. Việc lựa chọn không nên chỉ dựa vào công suất danh định mà phải kiểm tra đầy đủ thông số kỹ thuật và yêu cầu đấu nối.

4.3. Hệ thống cáp điện DC và AC

Hệ thống cáp điện truyền tải điện năng giữa các tấm pin, biến tần, tủ điện và điểm đấu nối với hệ thống điện công trình.

Cáp DC phải phù hợp với điện áp một chiều của hệ thống, điều kiện lắp đặt ngoài trời, bức xạ UV và nhiệt độ môi trường. Đầu nối DC phải đúng chủng loại, tương thích với thiết bị và được lắp đặt theo hướng dẫn của nhà sản xuất.

Cáp AC phải được lựa chọn theo dòng điện làm việc, phương pháp lắp đặt, chiều dài tuyến, độ sụt áp và điều kiện bảo vệ. Đường cáp cần được sắp xếp gọn gàng, tránh cạnh sắc, điểm có nguy cơ ngập nước hoặc nơi dễ bị tác động cơ học.

Việc tính toán tiết diện cáp cần dựa trên dòng điện thiết kế, chiều dài đường dây, khả năng tải dòng và giới hạn sụt áp cho phép. Không nên lựa chọn tiết diện chỉ dựa trên công suất tổng của hệ thống.

4.4. Tủ điện và thiết bị bảo vệ

Tủ điện và thiết bị bảo vệ giúp đóng cắt, cách ly, bảo vệ và kiểm soát nguồn điện trong quá trình vận hành, bảo trì hoặc khi xảy ra sự cố.

Tùy cấu hình, hệ thống có thể bao gồm cầu dao cách ly DC, thiết bị bảo vệ quá dòng, thiết bị chống sét lan truyền DC và AC, aptomat AC, thiết bị đóng cắt và các thiết bị đo lường cần thiết.

Việc lựa chọn và bố trí thiết bị phải căn cứ vào sơ đồ nguyên lý, đặc tính dòng điện, điện áp, khả năng cắt, yêu cầu phối hợp bảo vệ và hướng dẫn của nhà sản xuất. Không phải mọi hệ thống đều sử dụng cùng một cấu hình tủ điện.

Tủ điện cần được lắp đặt ở vị trí thuận tiện kiểm tra, có cấp bảo vệ phù hợp với môi trường và có nhãn nhận diện rõ ràng. Các đầu nối phải được siết đúng lực, dây dẫn được đánh dấu và bố trí nhằm hạn chế nhầm lẫn khi vận hành.

4.5. Kết cấu giá đỡ và hệ thống tiếp địa

Kết cấu giá đỡ giữ các tấm pin ở vị trí thiết kế, chịu tải trọng bản thân và các tác động môi trường như gió, mưa. Với công trình mái nhà xưởng hoặc nhà ở, cần kiểm tra khả năng chịu lực của mái và phương án liên kết trước khi thi công.

Vật liệu, giải pháp chống ăn mòn và phụ kiện liên kết phải phù hợp với môi trường sử dụng. Khi lắp đặt trên mái tôn, cần kiểm soát việc khoan, bắt vít và chống thấm để tránh gây rò rỉ nước hoặc làm suy giảm kết cấu mái.

Hệ thống tiếp địa và liên kết đẳng thế phải được thiết kế phù hợp với thiết bị, kết cấu kim loại và hệ thống bảo vệ của công trình. Biện pháp chống sét cần được đánh giá theo đặc điểm công trình, nguy cơ sét đánh và tiêu chuẩn áp dụng; không nên mặc định rằng chỉ cần nối khung pin vào tiếp địa là đã đáp ứng đầy đủ yêu cầu chống sét.

4.6. Hệ thống giám sát

Hệ thống giám sát giúp người quản lý theo dõi sản lượng điện, công suất tức thời, trạng thái biến tần và các cảnh báo trong quá trình hoạt động.

Dữ liệu vận hành hỗ trợ phát hiện sớm tình trạng giảm sản lượng, lỗi kết nối, sự cố biến tần hoặc khác biệt bất thường giữa các chuỗi pin. Tùy thiết bị, việc giám sát có thể được thực hiện qua màn hình tại chỗ hoặc nền tảng trực tuyến.

5. Các yếu tố ảnh hưởng đến hiệu suất hệ thống NLMT hòa lưới

Hiệu suất thực tế của hệ thống điện mặt trời phụ thuộc vào nhiều yếu tố, không chỉ riêng công suất danh định của tấm pin.

5.1. Bức xạ mặt trời và điều kiện thời tiết

Bức xạ mặt trời là yếu tố quan trọng quyết định lượng điện năng có thể tạo ra. Những ngày trời nắng tốt thường có sản lượng cao hơn ngày nhiều mây hoặc mưa kéo dài. Sản lượng giữa các tháng cũng có thể khác nhau theo mùa và điều kiện thời tiết tại địa phương.

5.2. Hướng lắp đặt, góc nghiêng và bóng che

Hướng và góc nghiêng của tấm pin ảnh hưởng đến lượng bức xạ thu nhận. Việc bố trí cần cân nhắc hướng mái, độ dốc, khoảng cách giữa các hàng pin và yêu cầu hạn chế bóng che trong các thời điểm phát điện quan trọng.

Các vật cản như ống thông gió, bồn nước, cột anten hoặc công trình lân cận cần được khảo sát trước khi xác định mặt bằng lắp đặt.

5.3. Nhiệt độ và tình trạng bề mặt tấm pin

Nhiệt độ tế bào quang điện tăng có thể làm giảm công suất đầu ra của tấm pin. Bụi bẩn, lá cây và các chất bám trên bề mặt cũng làm giảm lượng ánh sáng đến tế bào quang điện.

Do đó, cần bảo đảm giải pháp lắp đặt phù hợp, duy trì thông gió phía sau tấm pin khi thiết kế yêu cầu và tổ chức vệ sinh theo điều kiện thực tế.

5.4. Chất lượng thiết bị và tổn thất điện năng

Tổn thất có thể phát sinh trên đường cáp, đầu nối, biến tần và các điểm đấu nối. Thiết kế không phù hợp, đầu nối lỏng, thiết bị xuống cấp hoặc sự không tương thích giữa chuỗi pin và biến tần đều có thể làm giảm sản lượng.

Việc sử dụng thiết bị có thông số rõ ràng, thi công đúng quy trình và kiểm tra định kỳ giúp duy trì hiệu quả vận hành.

5.5. Đặc điểm tiêu thụ điện của công trình

Khả năng tận dụng điện mặt trời phụ thuộc vào thời điểm công trình sử dụng điện. Nhà xưởng hoạt động chủ yếu vào ban ngày có thể sử dụng trực tiếp một tỷ lệ lớn điện năng phát ra. Trong khi đó, công trình có nhu cầu điện chủ yếu vào buổi tối có thể cần cân nhắc thêm giải pháp lưu trữ hoặc điều chỉnh lịch vận hành phụ tải.

Vì vậy, trước khi thiết kế hệ thống NLMT hòa lưới, cần phân tích hóa đơn điện, biểu đồ phụ tải nếu có và mục tiêu đầu tư của chủ công trình.

6. Lợi ích và hạn chế của hệ thống điện mặt trời hòa lưới

6.1. Lợi ích của hệ thống NLMT hòa lưới

Giảm chi phí điện năng: Điện mặt trời có thể cung cấp một phần điện cho phụ tải trong thời gian phát điện, qua đó giảm lượng điện phải lấy từ lưới. Mức tiết kiệm thực tế phụ thuộc vào sản lượng, thời điểm tiêu thụ, cơ chế điện áp dụng và chi phí đầu tư.

Tận dụng diện tích mái: Hệ thống có thể được lắp đặt trên mái nhà ở, nhà xưởng, văn phòng và các công trình phù hợp mà không cần sử dụng thêm nhiều diện tích đất.

Không bắt buộc sử dụng pin lưu trữ: So với một số hệ thống độc lập hoặc Hybrid, cấu hình On Grid thông thường không cần đầu tư bộ pin lưu trữ, giúp giảm độ phức tạp và chi phí ban đầu.

Hỗ trợ quản lý năng lượng: Dữ liệu từ hệ thống giám sát giúp chủ đầu tư theo dõi sản lượng, phân tích mức độ sử dụng điện và đánh giá hiệu quả vận hành.

Góp phần sử dụng năng lượng tái tạo: Điện mặt trời giúp đa dạng hóa nguồn cung cấp điện và giảm mức tiêu thụ điện lưới trong những thời điểm có sản lượng phù hợp.

6.2. Hạn chế cần lưu ý

Hệ thống phụ thuộc vào điều kiện thời tiết và không phát điện vào ban đêm. Sản lượng trong ngày nhiều mây hoặc mưa có thể thấp hơn so với ngày nắng tốt.

Hệ thống hòa lưới thông thường cũng không có khả năng cấp điện khi lưới bị mất do yêu cầu bảo vệ chống phát điện độc lập. Nếu công trình cần nguồn điện liên tục, phải xem xét giải pháp dự phòng riêng.

Ngoài ra, hiệu quả đầu tư phụ thuộc vào giá thiết bị, chi phí thi công, sản lượng thực tế, mức độ tự sử dụng điện và các điều kiện đấu nối hiện hành. Chủ đầu tư cần đánh giá dựa trên dữ liệu tiêu thụ điện thực tế thay vì chỉ dựa vào công suất lắp đặt.

7. Quy trình thiết kế và thi công hệ thống điện năng lượng mặt trời hòa lưới

Thi công hệ thống NLMT hòa lưới cần được triển khai theo trình tự kỹ thuật rõ ràng, từ khảo sát, thiết kế, lắp đặt đến kiểm tra và bàn giao.

7.1. Khảo sát hiện trạng công trình

Đơn vị thi công kiểm tra diện tích mái, kết cấu chịu lực, hướng mái, độ nghiêng, bóng che, lối tiếp cận và vị trí có thể lắp đặt biến tần, tủ điện.

Đồng thời, cần thu thập thông tin về hệ thống điện hiện hữu, công suất phụ tải, biểu đồ tiêu thụ nếu có, vị trí điểm đấu nối và điều kiện vận hành của công trình.

Với nhà xưởng, cần xem xét lịch hoạt động, các phụ tải lớn và yêu cầu hạn chế gián đoạn sản xuất. Với công trình dân dụng, cần xác định mức tiêu thụ điện ban ngày và các thiết bị có nhu cầu điện đáng kể.

7.2. Tính toán công suất và phương án thiết kế

Công suất hệ thống cần được xác định trên cơ sở nhu cầu sử dụng điện, diện tích lắp đặt khả dụng, điều kiện bức xạ và mục tiêu kinh tế của chủ đầu tư.

Các nội dung thiết kế chính bao gồm:

Lựa chọn công suất và số lượng tấm pin phù hợp với diện tích mái, tải trọng và mục tiêu phát điện.
Lựa chọn biến tần, kiểm tra dải điện áp MPPT, điện áp DC tối đa và dòng điện đầu vào.
Phân chia chuỗi pin và xác định cách kết nối phù hợp với số lượng MPPT của biến tần.
Tính toán tiết diện cáp DC, cáp AC và kiểm tra độ sụt áp theo yêu cầu thiết kế.
Lập sơ đồ nguyên lý điện, bố trí thiết bị bảo vệ, tủ điện, hệ thống tiếp địa và điểm đấu nối.
Kiểm tra điều kiện chịu lực của mái, giải pháp cố định giá đỡ và yêu cầu chống thấm.
Xác định phương án giám sát, điều khiển phát ngược hoặc giới hạn công suất nếu công trình yêu cầu.

Thiết kế cần tính đến điều kiện vận hành thực tế, khả năng mở rộng và công tác bảo trì sau khi đưa hệ thống vào sử dụng.

7.3. Chuẩn bị vật tư và mặt bằng thi công

Trước khi thi công, cần kiểm tra chủng loại, số lượng và tình trạng vật tư theo hồ sơ được phê duyệt. Tấm pin, biến tần, cáp điện, thiết bị bảo vệ, giá đỡ và phụ kiện phải phù hợp với thiết kế.

Mặt bằng thi công cần được tổ chức nhằm bảo đảm an toàn cho người lao động, bảo vệ mái và hạn chế ảnh hưởng đến hoạt động của công trình. Công tác làm việc trên cao phải có biện pháp chống ngã, kiểm soát vật rơi và phương án vận chuyển thiết bị phù hợp.

7.4. Lắp đặt hệ thống giá đỡ và tấm pin

Giá đỡ được lắp đặt theo bản vẽ, đúng vị trí và bảo đảm khả năng chịu lực. Các điểm liên kết cần được kiểm tra, đồng thời thực hiện biện pháp chống thấm đối với những vị trí xuyên mái theo thiết kế.

Tấm pin được vận chuyển, nâng hạ và cố định theo hướng dẫn của nhà sản xuất. Trong quá trình lắp đặt, cần tránh va đập, tác động lực không phù hợp lên bề mặt kính và khung pin.

Khoảng cách giữa các tấm pin, lối đi bảo trì và khoảng trống dành cho thiết bị trên mái phải được duy trì theo phương án bố trí đã phê duyệt.

7.5. Thi công hệ thống điện DC

Các tấm pin được kết nối thành chuỗi theo sơ đồ thiết kế. Cáp DC phải được đi tuyến gọn gàng, cố định chắc chắn và bảo vệ khỏi cạnh sắc, nhiệt độ cao hoặc nguy cơ hư hỏng cơ học.

Đầu nối phải đúng chủng loại, tương thích với cáp và thiết bị, được lắp đặt theo hướng dẫn kỹ thuật. Không nên ghép các đầu nối khác loại chỉ vì chúng có hình dạng tương tự.

Trong quá trình thi công, cần nhận diện nguy cơ điện áp DC do tấm pin có thể phát điện khi tiếp xúc với ánh sáng. Việc cô lập, đo kiểm và thao tác trên mạch DC phải do nhân sự có chuyên môn thực hiện bằng dụng cụ và quy trình phù hợp.

7.6. Lắp đặt biến tần, tủ điện và hệ thống AC

Biến tần được lắp đặt tại vị trí đáp ứng yêu cầu thông gió, khoảng cách thao tác, điều kiện môi trường và hướng dẫn của nhà sản xuất.

Tủ điện và thiết bị bảo vệ được lắp theo sơ đồ nguyên lý. Cáp AC được đấu nối đúng cực tính, đúng pha và đúng vị trí theo thiết kế. Các đầu cáp, đầu cos và điểm đấu nối cần được kiểm tra để bảo đảm tiếp xúc điện tốt.

Hệ thống tiếp địa, liên kết đẳng thế và thiết bị chống sét được thực hiện theo hồ sơ thiết kế. Trước khi đóng điện, phải kiểm tra lại toàn bộ đấu nối và xác nhận các điều kiện an toàn.

7.7. Kiểm tra, chạy thử và nghiệm thu

Trước khi vận hành, cần kiểm tra cơ khí, điện và chức năng của hệ thống theo quy trình được phê duyệt. Các hạng mục kiểm tra có thể bao gồm:

Kiểm tra chất lượng lắp đặt tấm pin, giá đỡ, cáp điện và tủ điện.
Kiểm tra cực tính, thông số chuỗi pin và tình trạng cách điện theo quy trình áp dụng.
Kiểm tra hệ thống tiếp địa, thiết bị đóng cắt và các chức năng bảo vệ.
Xác nhận thông số đầu vào DC và đầu ra AC nằm trong giới hạn cho phép của thiết bị.
Kiểm tra khả năng đồng bộ của biến tần với lưới điện và trạng thái cảnh báo.
Kiểm tra hệ thống giám sát, dữ liệu sản lượng và chức năng giới hạn phát ngược nếu được trang bị.

Việc đóng điện, chạy thử và nghiệm thu cần do nhân sự có năng lực thực hiện theo hướng dẫn của nhà sản xuất và yêu cầu áp dụng cho công trình. Kết quả kiểm tra phải được ghi nhận để phục vụ nghiệm thu và bảo trì.

8. Vận hành và giám sát hệ thống điện mặt trời hòa lưới

Sau khi nghiệm thu, hệ thống cần được theo dõi thường xuyên nhằm bảo đảm hoạt động ổn định và phát hiện sớm các dấu hiệu bất thường.

8.1. Theo dõi sản lượng điện

Người quản lý nên kiểm tra công suất phát tức thời, sản lượng theo ngày và theo tháng, trạng thái biến tần và các thông báo lỗi. Dữ liệu cần được so sánh với điều kiện thời tiết, mùa trong năm và tình hình sử dụng điện của công trình.

Sản lượng giảm không phải lúc nào cũng đồng nghĩa với thiết bị hư hỏng. Nguyên nhân có thể đến từ thời tiết, bóng che, bề mặt pin bẩn, lỗi kết nối hoặc tình trạng suy giảm của thiết bị. Cần kiểm tra theo trình tự để xác định nguyên nhân.

8.2. Theo dõi cảnh báo và xử lý sự cố

Khi biến tần phát cảnh báo, cần ghi nhận mã lỗi và đối chiếu với tài liệu của nhà sản xuất. Không nên tự ý tháo thiết bị hoặc thao tác trực tiếp trên mạch điện khi chưa xác định điều kiện an toàn.

Nếu phát hiện mùi khét, khói, đầu nối quá nhiệt, dây dẫn hư hỏng hoặc dấu hiệu phóng điện, cần thực hiện quy trình ứng phó sự cố và liên hệ đơn vị kỹ thuật có chuyên môn.

8.3. Quản lý điện năng tiêu thụ

Để tăng hiệu quả sử dụng điện mặt trời, chủ đầu tư có thể xem xét bố trí một số hoạt động tiêu thụ điện vào thời gian hệ thống phát điện tốt, nếu phù hợp với yêu cầu vận hành.

Đối với nhà xưởng, việc phối hợp giữa lịch vận hành thiết bị và sản lượng điện mặt trời có thể giúp nâng tỷ lệ tự sử dụng. Tuy nhiên, mọi thay đổi phải bảo đảm yêu cầu sản xuất, an toàn và chất lượng hoạt động của công trình.

9. Bảo trì hệ thống điện năng lượng mặt trời hòa lưới

Bảo trì định kỳ giúp duy trì sản lượng, giảm nguy cơ hư hỏng và nâng cao tuổi thọ hệ thống.

9.1. Vệ sinh tấm pin

Bụi bẩn, lá cây và chất bám trên bề mặt có thể làm giảm khả năng tiếp nhận ánh sáng. Tần suất vệ sinh cần căn cứ vào mức độ bụi, lượng mưa, môi trường xung quanh và mức suy giảm sản lượng quan sát được.

Khi vệ sinh, cần sử dụng phương pháp và dụng cụ phù hợp với hướng dẫn của nhà sản xuất, tránh hóa chất hoặc vật liệu có thể làm trầy xước bề mặt. Không thực hiện công việc trên mái khi điều kiện thời tiết hoặc biện pháp bảo vệ chưa bảo đảm an toàn.

9.2. Kiểm tra kết cấu và hệ thống điện

Công tác bảo trì cần kiểm tra tình trạng giá đỡ, điểm liên kết, dấu hiệu ăn mòn, cáp điện, đầu nối, tủ điện, thiết bị bảo vệ và hệ thống tiếp địa.

Các hạng mục có dấu hiệu hư hỏng phải được đánh giá và xử lý bởi người có chuyên môn. Việc siết lại đầu nối hoặc thay thế thiết bị cần thực hiện theo hướng dẫn kỹ thuật và quy trình an toàn.

9.3. Kiểm tra biến tần và dữ liệu vận hành

Biến tần cần được kiểm tra trạng thái hoạt động, cảnh báo lỗi, điều kiện thông gió và tình trạng môi trường xung quanh. Dữ liệu sản lượng theo thời gian giúp phát hiện các thay đổi bất thường và hỗ trợ lập kế hoạch bảo trì.

Chủ đầu tư nên lưu trữ hồ sơ thiết bị, bản vẽ hoàn công, biên bản kiểm tra, thông tin bảo hành và lịch sử xử lý sự cố để thuận tiện cho việc quản lý lâu dài.

10. An toàn điện và những lưu ý khi lắp đặt hệ thống NLMT hòa lưới

An toàn là yêu cầu bắt buộc trong khảo sát, thi công, vận hành và bảo trì hệ thống điện năng lượng mặt trời.

Thứ nhất, cần đánh giá an toàn kết cấu mái và tổ chức công việc trên cao. Người lao động phải được trang bị phương tiện bảo vệ cá nhân và sử dụng hệ thống chống ngã phù hợp với phương án thi công.

Thứ hai, phải kiểm soát nguy cơ điện giật và hồ quang điện. Tấm pin có thể tạo ra điện áp DC khi có ánh sáng, do đó không được xem việc ngắt nguồn AC là đủ để bảo đảm an toàn cho mọi phần của hệ thống.

Thứ ba, phải sử dụng thiết bị đóng cắt, bảo vệ và dây dẫn có thông số phù hợp. Các đầu nối không tương thích, cáp hư hỏng hoặc điểm đấu nối lỏng có thể gây phát nhiệt và dẫn đến sự cố.

Thứ tư, cần thực hiện tiếp địa, liên kết đẳng thế và giải pháp chống sét theo thiết kế. Các biện pháp này phải được phối hợp với hệ thống bảo vệ điện hiện hữu của công trình.

Thứ năm, hệ thống On Grid phải đáp ứng chức năng chống phát điện độc lập khi mất lưới. Không được tự ý vô hiệu hóa chức năng bảo vệ này hoặc cho rằng hệ thống hòa lưới thông thường có thể cấp điện trong thời gian lưới bị mất.

Cuối cùng, việc thiết kế, thi công, kiểm tra và đấu nối phải tuân thủ quy chuẩn, tiêu chuẩn và yêu cầu pháp lý áp dụng tại thời điểm triển khai. Các điều kiện đấu nối và xử lý điện dư cần được xác nhận với đơn vị điện lực hoặc cơ quan có thẩm quyền khi cần thiết.

11. Ứng dụng hệ thống điện năng lượng mặt trời hòa lưới

11.1. Công trình nhà ở

Hệ thống điện mặt trời hòa lưới có thể lắp đặt trên mái nhà ở để cấp điện cho điều hòa không khí, tủ lạnh, máy giặt, máy bơm và các thiết bị sinh hoạt vào ban ngày.

Công suất cần được lựa chọn theo diện tích mái, điều kiện che bóng và mức tiêu thụ điện thực tế. Nếu nhu cầu sử dụng điện tập trung vào ban đêm, cần đánh giá kỹ tỷ lệ tự sử dụng trước khi quyết định đầu tư.

11.2. Nhà xưởng và công trình công nghiệp

Nhà xưởng thường có diện tích mái lớn và có thể tiêu thụ nhiều điện trong giờ làm việc ban ngày. Đây là nhóm công trình phù hợp để xem xét phương án lắp đặt hệ thống NLMT hòa lưới.

Trước khi triển khai, cần kiểm tra khả năng chịu lực của mái, tình trạng chống thấm, lịch hoạt động của thiết bị và mức tiêu thụ điện. Phương án thiết kế phải đồng bộ với hệ thống điện hiện hữu và không gây ảnh hưởng không cần thiết đến sản xuất.

11.3. Văn phòng, khách sạn và trung tâm thương mại

Các công trình dịch vụ có thể sử dụng điện mặt trời để hỗ trợ cấp điện cho hệ thống điều hòa, chiếu sáng và thiết bị vận hành vào ban ngày.

Hiệu quả phụ thuộc vào biểu đồ phụ tải và diện tích mái khả dụng. Việc kết hợp dữ liệu giám sát điện năng với hệ thống quản lý tòa nhà có thể hỗ trợ theo dõi hiệu quả sử dụng năng lượng nếu điều kiện kỹ thuật cho phép.

12. Những câu hỏi thường gặp về hệ thống NLMT hòa lưới

12.1. Hệ thống điện mặt trời hòa lưới có hoạt động khi mất điện không?

Hệ thống hòa lưới thông thường sẽ ngừng cấp điện khi lưới điện bị mất để đáp ứng chức năng chống phát điện độc lập. Nếu cần duy trì điện cho phụ tải thiết yếu, cần thiết kế thêm giải pháp lưu trữ hoặc nguồn dự phòng tương thích.

12.2. Hệ thống On Grid có cần pin lưu trữ không?

Không bắt buộc. Hệ thống On Grid thông thường sử dụng điện mặt trời khi có nắng và lấy điện từ lưới khi công suất phát không đủ. Pin lưu trữ chỉ cần thiết khi phương án vận hành yêu cầu lưu điện hoặc cấp điện dự phòng.

12.3. Có thể lắp đặt điện mặt trời trên mọi loại mái không?

Không phải mọi mái đều phù hợp. Cần kiểm tra kết cấu chịu lực, độ dốc, vật liệu mái, khả năng chống thấm, bóng che và điều kiện tiếp cận để xác định giải pháp lắp đặt an toàn.

12.4. Làm thế nào để nâng cao hiệu quả hệ thống điện mặt trời?

Cần thiết kế đúng công suất, hạn chế bóng che, lựa chọn thiết bị tương thích, thi công đúng kỹ thuật và duy trì bảo trì định kỳ. Việc bố trí phụ tải sử dụng điện vào thời gian phát điện tốt cũng có thể giúp tăng tỷ lệ tự sử dụng.

12.5. Khi nào cần kiểm tra hệ thống?

Cần theo dõi dữ liệu vận hành thường xuyên và thực hiện kiểm tra định kỳ theo khuyến cáo của nhà sản xuất, điều kiện môi trường và kế hoạch bảo trì. Khi xuất hiện cảnh báo lỗi, sản lượng giảm bất thường hoặc dấu hiệu hư hỏng, nên kiểm tra sớm bởi đơn vị chuyên môn.

13. Dịch vụ thiết kế, thi công hệ thống điện năng lượng mặt trời hòa lưới của Triều Minh

Công ty TNHH Kỹ Thuật Công Nghệ Triều Minh cung cấp dịch vụ kỹ thuật cơ điện cho công trình dân dụng, thương mại và công nghiệp. Đối với hệ thống điện năng lượng mặt trời hòa lưới, việc khảo sát, thiết kế và thi công cần được triển khai đồng bộ với hệ thống điện hiện hữu nhằm bảo đảm an toàn, khả năng vận hành và hiệu quả sử dụng năng lượng.

Các công việc có thể bao gồm khảo sát hiện trạng, tư vấn phương án lắp đặt, bố trí tấm pin, lựa chọn biến tần, thiết kế tuyến cáp và tủ điện, triển khai hệ thống bảo vệ, kiểm tra đấu nối và hỗ trợ nghiệm thu theo phạm vi hợp đồng. Triều Minh hướng đến giải pháp phù hợp với điều kiện thực tế của từng công trình, chú trọng chất lượng thi công, an toàn lao động và khả năng bảo trì trong quá trình sử dụng.

TẢI FILE BIỆN PHÁP THI CÔNG TẤM PIN NLMT

HỆ THỐNG NĂNG LƯỢNG MẶT TRỜI HÒA LƯỚI

XEM CÁC BIỆN PHÁP THI CÔNG ĐIỆN KHÁC : THI CÔNG HỆ THỐNG ĐIỆN

XEM CÁC BIỆN PHÁP THI CÔNG ĐIỆN NHẸ KHÁC : THI CÔNG HỆ THỐNG ĐIỆN NHẸ

Liên Hệ

Nếu bạn có nhu cầu về thiết kế, thi công hệ thống Năng Lượng Mặt Trời hoặc hệ thống điện- điên nhẹ vui lòng liên hệ thông tin bên dưới

CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ TRIỀU MINH

ĐỊA CHỈ: 109 NGUYỄN THỊ NHUNG. P. HIỆP BÌNH, TP. HỒ CHÍ MINH

MAIL: TRIEUMINH@TRIEUMINH.COM

ĐIỆN THOẠI (ZALO): 0976.422.223

Xem thêm

HỆ THỐNG ĐIỆN NĂNG LƯỢNG MẶT TRỜI HÒA LƯỚI
