3 BƯỚC CƠ BẢN TRONG THIẾT KẾ MEP

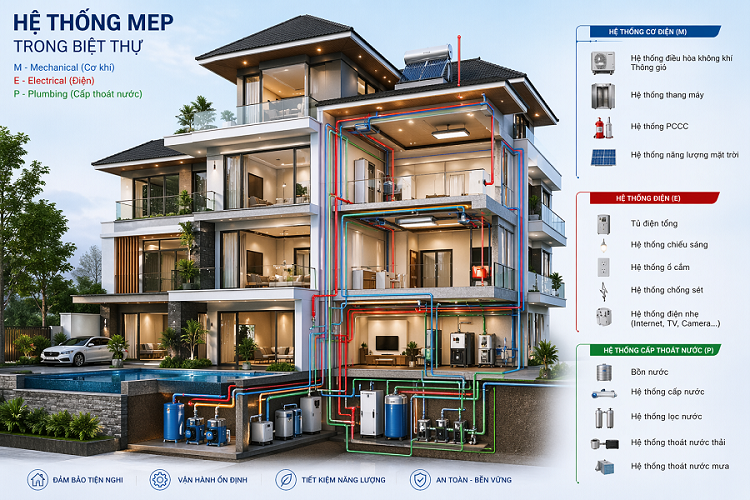

1. Giới thiệu về quy trình thiết kế MEP trong xây dựng hiện đại
Trong bối cảnh ngành xây dựng ngày càng phát triển theo hướng hiện đại hóa, tối ưu chi phí và nâng cao hiệu quả vận hành công trình, hệ thống MEP (Mechanical – Electrical – Plumbing) đóng vai trò như “hệ thần kinh” và “mạch máu” của toàn bộ tòa nhà, đảm bảo mọi hoạt động diễn ra ổn định, an toàn và liên tục trong suốt vòng đời sử dụng.
Để xây dựng một hệ thống MEP đạt tiêu chuẩn kỹ thuật cao, tiết kiệm chi phí đầu tư và hạn chế tối đa rủi ro trong quá trình thi công cũng như vận hành, việc tuân thủ quy trình thiết kế bài bản là yếu tố bắt buộc. Trong đó, ba bước cơ bản trong thiết kế MEP bao gồm:
- Thiết kế Basic (Concept Design)
- Thiết kế cơ sở (Schematic Design)
- Thiết kế kỹ thuật (Detailed Design)
Ba giai đoạn này không chỉ mang tính tuần tự mà còn có mối liên kết chặt chẽ, tác động trực tiếp đến chất lượng hồ sơ thiết kế, tiến độ thi công và hiệu quả đầu tư của toàn bộ dự án.
2. Bước 1: Thiết kế Basic (Concept Design) – Nền tảng định hướng hệ thống MEP
2.1 Vai trò của thiết kế Basic trong toàn bộ dự án
Thiết kế Basic là bước khởi đầu mang tính chiến lược, nơi các kỹ sư MEP cùng với chủ đầu tư và đơn vị thiết kế kiến trúc đưa ra những định hướng tổng thể cho hệ thống kỹ thuật của công trình, từ đó tạo nền tảng vững chắc cho các bước triển khai tiếp theo.
Nếu giai đoạn này được thực hiện bài bản và chính xác, dự án sẽ tránh được rất nhiều thay đổi lớn trong tương lai, từ đó tiết kiệm đáng kể chi phí và thời gian thi công.
2.2 Nội dung chính của thiết kế Basic
Phân tích yêu cầu và công năng sử dụng
Ở bước này, đội ngũ thiết kế cần thu thập và phân tích toàn bộ thông tin đầu vào của dự án như:
- Loại hình công trình: văn phòng, bệnh viện, trung tâm thương mại, nhà xưởng
- Quy mô diện tích, số tầng, mật độ sử dụng
- Yêu cầu đặc biệt về kỹ thuật (phòng sạch, data center, khách sạn cao cấp…)
Việc hiểu rõ công năng sẽ giúp lựa chọn đúng giải pháp hệ thống ngay từ đầu.
Lựa chọn giải pháp hệ thống MEP
Một trong những nhiệm vụ quan trọng nhất của thiết kế Basic là lựa chọn phương án hệ thống phù hợp, ví dụ:
- Hệ thống điều hòa: VRV/VRF hay Chiller trung tâm
- Hệ thống điện: cấp nguồn từ lưới hay máy phát dự phòng
- Hệ thống cấp nước: bể ngầm – bể mái hay bơm tăng áp trực tiếp
- Hệ thống PCCC: sprinkler, hydrant, foam…
Việc lựa chọn đúng ngay từ đầu sẽ giúp tối ưu chi phí đầu tư và vận hành lâu dài.
Xây dựng sơ đồ nguyên lý hệ thống
Ở giai đoạn này, các sơ đồ nguyên lý tổng thể sẽ được thiết lập nhằm mô tả cách thức hoạt động của từng hệ thống như:
- Sơ đồ cấp điện tổng thể
- Sơ đồ điều hòa không khí và thông gió
- Sơ đồ cấp thoát nước
- Sơ đồ phòng cháy chữa cháy
Các sơ đồ này tuy chưa chi tiết nhưng đóng vai trò cực kỳ quan trọng trong việc định hình toàn bộ thiết kế.
2.3 Kết quả đầu ra của thiết kế Basic
- Thuyết minh phương án thiết kế tổng thể
- Sơ đồ nguyên lý các hệ thống
- Bảng tính tải sơ bộ (điện, lạnh, nước)
- Đề xuất thiết bị chính
2.4 Lợi ích khi thực hiện tốt thiết kế Basic
- Giảm thiểu thay đổi trong các giai đoạn sau
- Kiểm soát ngân sách đầu tư hiệu quả
- Định hướng rõ ràng cho toàn bộ dự án
- Tăng khả năng phối hợp giữa các bộ môn
3. Bước 2: Thiết kế cơ sở (Schematic Design) – Triển khai và phối hợp hệ thống
3.1 Vai trò của thiết kế cơ sở
Sau khi đã có định hướng tổng thể từ thiết kế Basic, giai đoạn thiết kế cơ sở sẽ tập trung vào việc triển khai cụ thể các hệ thống trên mặt bằng công trình, đồng thời phối hợp chặt chẽ với kiến trúc và kết cấu để đảm bảo tính khả thi khi thi công.
Đây là bước cực kỳ quan trọng vì nó ảnh hưởng trực tiếp đến việc xin phép xây dựng, lập dự toán và kiểm soát xung đột giữa các hệ thống.
3.2 Nội dung triển khai thiết kế cơ sở
Triển khai mặt bằng hệ thống MEP
Các bản vẽ mặt bằng sẽ được thể hiện chi tiết hơn, bao gồm:
- Mặt bằng bố trí hệ thống điện (chiếu sáng, ổ cắm, tủ điện)
- Mặt bằng hệ thống điều hòa không khí
- Mặt bằng hệ thống cấp thoát nước
- Mặt bằng hệ thống PCCC
Việc bố trí hợp lý sẽ giúp tối ưu không gian trần kỹ thuật và thuận tiện cho thi công.
Tính toán kỹ thuật chi tiết hơn
So với thiết kế Basic, giai đoạn này yêu cầu mức độ tính toán cao hơn:
- Tính tải lạnh chi tiết theo từng khu vực
- Tính toán phụ tải điện theo từng tầng
- Tính lưu lượng nước và áp lực hệ thống
Những tính toán này giúp đảm bảo hệ thống hoạt động ổn định và tiết kiệm năng lượng.
Phối hợp đa bộ môn (Clash Detection)
Một trong những công việc quan trọng nhất của thiết kế cơ sở là kiểm tra và xử lý xung đột giữa các hệ thống như:
- Ống gió va chạm dầm kết cấu
- Ống nước chồng lên máng cáp điện
- Thiết bị MEP chiếm không gian kiến trúc
Việc phát hiện sớm các xung đột sẽ giúp giảm thiểu chi phí sửa chữa khi thi công.
3.3 Hồ sơ thiết kế cơ sở bao gồm
- Bản vẽ mặt bằng hệ thống MEP
- Sơ đồ nguyên lý chi tiết
- Thuyết minh thiết kế
- Bảng tính kỹ thuật
- Danh mục thiết bị sơ bộ
3.4 Lợi ích của thiết kế cơ sở
- Tối ưu không gian lắp đặt hệ thống
- Giảm thiểu xung đột khi thi công
- Hỗ trợ lập dự toán chính xác
- Làm cơ sở xin phép xây dựng
4. Bước 3: Thiết kế kỹ thuật (Detailed Design) – Hoàn thiện hồ sơ phục vụ thi công
4.1 Vai trò của thiết kế kỹ thuật trong dự án MEP
Thiết kế kỹ thuật (Detailed Design) là giai đoạn cuối cùng trong quy trình thiết kế MEP, đồng thời cũng là bước có mức độ chi tiết cao nhất trước khi triển khai thi công thực tế. Nếu thiết kế cơ sở tập trung vào việc xác định giải pháp kỹ thuật và kiểm tra tính khả thi của hệ thống thì thiết kế kỹ thuật sẽ chuyển toàn bộ các giải pháp đó thành hồ sơ thi công hoàn chỉnh, giúp nhà thầu có thể lắp đặt chính xác tại công trường.
Ở giai đoạn này, mọi thông số kỹ thuật đều được thể hiện rõ ràng từ vị trí lắp đặt thiết bị, tuyến đi của hệ thống điện, đường ống cấp thoát nước, ống gió điều hòa không khí cho đến các chi tiết đấu nối, cao độ và kích thước cụ thể. Đây là cơ sở quan trọng để triển khai thi công, kiểm soát chất lượng, lập kế hoạch vật tư và tổ chức nghiệm thu sau này.
Một bộ hồ sơ thiết kế kỹ thuật chất lượng không chỉ giúp giảm thiểu sai sót trong quá trình thi công mà còn hỗ trợ chủ đầu tư kiểm soát tốt chi phí, tiến độ và chất lượng tổng thể của dự án.
4.2 Nội dung chi tiết của thiết kế kỹ thuật
Bản vẽ thi công là thành phần quan trọng nhất của thiết kế kỹ thuật. Toàn bộ hệ thống MEP được thể hiện với độ chính xác cao, đáp ứng yêu cầu thi công thực tế tại công trường.
Các bản vẽ thường bao gồm:
- Bản vẽ hệ thống điện động lực và chiếu sáng.
- Bản vẽ hệ thống điện nhẹ (ELV).
- Bản vẽ hệ thống cấp nước sinh hoạt.
- Bản vẽ hệ thống thoát nước thải và thoát nước mưa.
- Bản vẽ hệ thống HVAC và thông gió.
- Bản vẽ hệ thống phòng cháy chữa cháy.
- Bản vẽ bố trí thiết bị cơ điện.
- Bản vẽ phối hợp không gian giữa các hệ thống MEP.
Mỗi bản vẽ đều thể hiện đầy đủ kích thước, cao độ, hướng tuyến và các yêu cầu kỹ thuật cần thiết để đội ngũ thi công có thể triển khai chính xác. Chi tiết hóa toàn bộ thông tin kỹ thuật. So với các giai đoạn thiết kế trước, thiết kế kỹ thuật yêu cầu mức độ chi tiết cao hơn rất nhiều. Các nội dung được triển khai cụ thể gồm:
- Cao độ lắp đặt chính xác của từng hệ thống.
- Kích thước đường ống, ống gió, máng cáp và thang cáp.
- Tiết diện dây dẫn điện và chủng loại cáp.
- Vị trí lắp đặt thiết bị theo tọa độ thực tế.
- Chi tiết kết nối giữa các thiết bị.
- Chi tiết giá đỡ, phụ kiện và phương án cố định.
- Thông số vận hành và yêu cầu kỹ thuật của từng thiết bị.
Nhờ đó, các nhà thầu thi công có thể hạn chế tối đa việc xử lý phát sinh hoặc điều chỉnh thiết kế tại hiện trường. Bóc tách khối lượng và lập BOQ. Một nhiệm vụ quan trọng khác của thiết kế kỹ thuật là bóc tách khối lượng vật tư (BOQ – Bill of Quantities).
Công việc này bao gồm:
- Thống kê chi tiết khối lượng dây điện, cáp điện.
- Thống kê số lượng máng cáp và thang cáp.
- Thống kê chiều dài đường ống các loại.
- Thống kê số lượng thiết bị cơ điện.
- Tổng hợp phụ kiện lắp đặt đi kèm.
- Lập danh mục vật tư và thiết bị hoàn chỉnh.
BOQ là cơ sở để lập dự toán chi phí, tổ chức đấu thầu, đặt hàng vật tư và quản lý ngân sách dự án một cách hiệu quả. Ứng dụng BIM trong thiết kế kỹ thuật. Trong các dự án hiện đại, công nghệ BIM (Building Information Modeling) ngày càng được áp dụng rộng rãi trong giai đoạn thiết kế kỹ thuật. Thông qua BIM, các kỹ sư có thể:
- Xây dựng mô hình 3D chi tiết cho toàn bộ hệ thống MEP.
- Kiểm tra xung đột giữa điện, nước, HVAC, PCCC và kết cấu.
- Mô phỏng quá trình thi công thực tế.
- Đánh giá khả năng bảo trì và vận hành sau khi hoàn thành.
- Hỗ trợ bóc tách khối lượng tự động với độ chính xác cao.
- Tối ưu hóa không gian kỹ thuật và giảm phát sinh ngoài công trường.
Việc áp dụng BIM giúp nâng cao chất lượng thiết kế, giảm chi phí sửa đổi và rút ngắn đáng kể thời gian triển khai dự án.
4.3 Hồ sơ thiết kế kỹ thuật bao gồm những gì?
Một bộ hồ sơ thiết kế kỹ thuật MEP hoàn chỉnh thường bao gồm:
- Bản vẽ thi công chi tiết (Shop Drawing).
- Bản vẽ mặt bằng, mặt cắt và mặt đứng hệ thống.
- Bản vẽ Isometric cho đường ống và hệ thống kỹ thuật.
- Bản vẽ chi tiết lắp đặt thiết bị.
- Bảng thống kê vật tư và thiết bị.
- Danh mục kỹ thuật (Technical Specifications).
- Tài liệu tính toán thiết kế.
- Hướng dẫn lắp đặt và vận hành hệ thống.
- Hồ sơ phối hợp BIM (nếu có).
- Hồ sơ phục vụ nghiệm thu và bàn giao.
Đây là bộ tài liệu quan trọng giúp kết nối giữa đơn vị thiết kế, nhà thầu thi công, tư vấn giám sát và chủ đầu tư trong suốt quá trình triển khai dự án.
4.4 Lợi ích của thiết kế kỹ thuật
Một bộ hồ sơ thiết kế kỹ thuật được thực hiện đầy đủ và chính xác sẽ mang lại nhiều lợi ích quan trọng cho dự án.
Đảm bảo thi công chính xác
Mọi thông tin kỹ thuật được thể hiện rõ ràng giúp nhà thầu thi công đúng theo thiết kế, hạn chế sai lệch và giảm rủi ro phát sinh.
Giảm thiểu sai sót ngoài công trường
Nhờ việc kiểm tra kỹ lưỡng và phối hợp giữa các bộ môn ngay từ giai đoạn thiết kế, các xung đột kỹ thuật được phát hiện và xử lý trước khi thi công.
Kiểm soát chi phí hiệu quả
Khối lượng vật tư được bóc tách chính xác giúp hạn chế lãng phí, giảm thất thoát và hỗ trợ lập kế hoạch mua sắm hợp lý.
Nâng cao hiệu quả quản lý dự án
Hồ sơ chi tiết giúp các bên liên quan dễ dàng phối hợp, theo dõi tiến độ và kiểm soát chất lượng trong suốt vòng đời dự án.
Rút ngắn tiến độ thi công
Khi các bản vẽ và thông số kỹ thuật đã được hoàn thiện đầy đủ, công tác thi công sẽ diễn ra nhanh chóng hơn, hạn chế việc phải chỉnh sửa hoặc xử lý phát sinh tại hiện trường.
5. Mối liên hệ giữa ba bước trong quy trình thiết kế MEP
Ba giai đoạn thiết kế MEP gồm Basic Design, Thiết kế cơ sở và Thiết kế kỹ thuật không tồn tại độc lập mà có mối liên hệ chặt chẽ với nhau, tạo thành một quy trình hoàn chỉnh từ ý tưởng ban đầu đến triển khai thực tế.
- Thiết kế Basic xác định định hướng tổng thể và các nguyên tắc vận hành của hệ thống.
- Thiết kế cơ sở phát triển các giải pháp kỹ thuật, kiểm tra tính khả thi và phối hợp với kiến trúc, kết cấu.
- Thiết kế kỹ thuật chi tiết hóa toàn bộ hệ thống để phục vụ trực tiếp cho công tác thi công, lắp đặt và nghiệm thu.
Mỗi giai đoạn đều đóng vai trò quan trọng và là nền tảng cho bước tiếp theo. Nếu một trong ba bước được thực hiện sơ sài hoặc thiếu chính xác, dự án có thể đối mặt với nhiều rủi ro như tăng chi phí đầu tư, chậm tiến độ thi công, phát sinh xung đột kỹ thuật hoặc ảnh hưởng đến chất lượng vận hành sau này.
Do đó, việc đầu tư đúng mức cho từng giai đoạn thiết kế là yếu tố quyết định sự thành công của một dự án MEP.
6. Những lưu ý quan trọng để tối ưu thiết kế MEP
Để đạt được hiệu quả cao nhất trong quá trình thiết kế và triển khai hệ thống MEP, các kỹ sư và chủ đầu tư cần đặc biệt quan tâm đến một số yếu tố quan trọng sau:
Phối hợp sớm giữa kiến trúc – kết cấu – MEP
Việc phối hợp ngay từ giai đoạn đầu giúp hạn chế các xung đột kỹ thuật, tối ưu không gian kỹ thuật và tránh phải điều chỉnh thiết kế khi dự án đã triển khai.
Tối ưu không gian trần kỹ thuật
Không gian trần là khu vực tập trung nhiều hệ thống như HVAC, điện, cấp thoát nước và PCCC. Việc bố trí hợp lý ngay từ đầu sẽ giúp giảm chiều cao công trình, tiết kiệm vật tư và thuận lợi cho bảo trì sau này.
Tuân thủ các tiêu chuẩn và quy chuẩn hiện hành
Thiết kế MEP cần đáp ứng đầy đủ các tiêu chuẩn Việt Nam và quốc tế như TCVN, QCVN, IEC, NFPA, ASHRAE, SMACNA hoặc BS nhằm đảm bảo an toàn, chất lượng và khả năng vận hành lâu dài của hệ thống.
Ứng dụng BIM để giảm xung đột kỹ thuật
BIM không chỉ hỗ trợ thiết kế 3D mà còn giúp phát hiện va chạm giữa các hệ thống trước khi thi công, từ đó giảm đáng kể chi phí sửa đổi và phát sinh tại công trường.
Thiết kế hướng đến vận hành và bảo trì
Bên cạnh việc đáp ứng yêu cầu thi công, hệ thống MEP cần được thiết kế với không gian bảo trì phù hợp, khả năng tiếp cận thiết bị thuận tiện và phương án thay thế linh kiện trong tương lai. Điều này giúp giảm chi phí vận hành và kéo dài tuổi thọ của toàn bộ hệ thống.
Dự phòng cho mở rộng trong tương lai
Đối với các công trình thương mại, nhà máy hoặc tòa nhà văn phòng, việc dự phòng công suất điện, hệ thống HVAC, cấp thoát nước và hạ tầng kỹ thuật sẽ giúp đáp ứng nhu cầu mở rộng mà không phải cải tạo lớn sau này.
Một thiết kế MEP tối ưu không chỉ đáp ứng yêu cầu kỹ thuật hiện tại mà còn đảm bảo hiệu quả đầu tư, khả năng vận hành ổn định và tính bền vững cho công trình trong suốt vòng đời sử dụng.
7. Kết luận
Ba bước cơ bản trong thiết kế MEP bao gồm thiết kế Basic, thiết kế cơ sở và thiết kế kỹ thuật chính là nền tảng cốt lõi giúp tạo nên một hệ thống kỹ thuật hoàn chỉnh, tối ưu và hiệu quả cho mọi công trình.
Việc đầu tư đúng mức cho từng giai đoạn không chỉ giúp giảm thiểu rủi ro trong thi công mà còn nâng cao giá trị sử dụng lâu dài, tiết kiệm chi phí vận hành và đảm bảo an toàn cho toàn bộ công trình.
Đối với các dự án quy mô lớn hoặc yêu cầu kỹ thuật cao, việc áp dụng đầy đủ quy trình thiết kế MEP chuyên nghiệp là yếu tố bắt buộc để đạt được thành công bền vững.
