Quy trình phối hợp xây dựng và cơ điện (MEP) trong thi công dự án chuyên nghiệp

Trong bất kỳ dự án xây dựng nào, từ nhà máy công nghiệp, tòa nhà văn phòng, trung tâm thương mại đến khu chung cư hay khách sạn, các hạng mục xây dựng và hệ thống cơ điện (MEP) luôn có mối liên hệ chặt chẽ với nhau. Hai bộ môn này không thể triển khai độc lập mà phải được tổ chức theo một quy trình phối hợp thống nhất để đảm bảo mọi công việc diễn ra đúng trình tự, đúng tiến độ và không phát sinh xung đột trong quá trình thi công.

Thực tế cho thấy, nhiều công trình bị chậm tiến độ hoặc phát sinh chi phí sửa chữa không phải do chất lượng thi công kém mà xuất phát từ việc thiếu sự phối hợp giữa đội xây dựng và đội MEP. Chỉ cần một đường ống cấp nước bố trí sai vị trí, một tuyến máng cáp đi trùng với dầm bê tông hoặc một cửa gió điều hòa không khớp với trần thạch cao cũng có thể kéo theo hàng loạt công việc phải điều chỉnh, gây ảnh hưởng đến toàn bộ tiến độ dự án.

Chính vì vậy, quy trình phối hợp xây dựng và cơ điện được xem là nền tảng giúp các bộ môn từ kết cấu, kiến trúc, xây dựng, MEP đến hoàn thiện làm việc theo cùng một kế hoạch. Theo tài liệu kỹ thuật, quy trình này được triển khai xuyên suốt từ giai đoạn chuẩn bị bản vẽ, trắc đạc, xây tô, lắp đặt hệ thống MEP đến hoàn thiện, nghiệm thu và bàn giao công trình.

Trong bài viết dưới đây, Triều Minh sẽ trình bày chi tiết quy trình phối hợp giữa xây dựng và cơ điện theo từng giai đoạn thi công, đồng thời phân tích những yêu cầu kỹ thuật quan trọng giúp hạn chế xung đột giữa các bộ môn, nâng cao chất lượng công trình và tối ưu tiến độ thực hiện.

---

1. Quy trình phối hợp xây dựng và cơ điện là gì?

Quy trình phối hợp xây dựng và cơ điện là quá trình tổ chức, lập kế hoạch và triển khai thi công giữa các bộ môn kết cấu, xây dựng, cơ điện và hoàn thiện theo một trình tự thống nhất. Mục tiêu của quy trình này là đảm bảo mỗi hạng mục được thực hiện đúng thời điểm, đúng vị trí và không ảnh hưởng đến các công việc đã hoặc sẽ được triển khai.

Trong thực tế, một công trình không chỉ có riêng phần xây dựng hay hệ thống cơ điện mà còn bao gồm rất nhiều hạng mục khác nhau như kết cấu bê tông cốt thép, tường xây, hệ thống điện, cấp thoát nước, điều hòa không khí, phòng cháy chữa cháy, điện nhẹ, trần, sơn, cửa và nội thất. Mỗi bộ môn đều có tiến độ riêng, tuy nhiên chúng lại phụ thuộc lẫn nhau. Vì vậy, nếu không có sự phối hợp ngay từ đầu, nguy cơ xảy ra xung đột trong quá trình thi công là rất lớn.

Theo quy trình kỹ thuật trong tài liệu, công tác phối hợp được bắt đầu từ giai đoạn chuẩn bị hồ sơ, bản vẽ phối hợp (Combine MEP), trắc đạc và chuẩn bị vật tư, sau đó mới chuyển sang các giai đoạn xây dựng, thi công hệ thống MEP, hoàn thiện và nghiệm thu. Trình tự này giúp các nhà thầu kiểm soát tốt tiến độ, giảm thiểu việc sửa chữa hoặc tháo dỡ các hạng mục đã hoàn thành.

1.1. Mục tiêu của quy trình phối hợp xây dựng và cơ điện

Việc xây dựng một quy trình phối hợp rõ ràng không chỉ giúp các đơn vị thi công làm việc đồng bộ mà còn tạo điều kiện để chủ đầu tư kiểm soát toàn bộ tiến độ và chất lượng dự án. Khi tất cả các bộ môn đều tuân thủ cùng một kế hoạch, các công việc sẽ được triển khai theo đúng thứ tự, hạn chế tối đa việc chồng chéo hoặc gián đoạn trong quá trình thi công.

Một quy trình phối hợp hiệu quả sẽ mang lại nhiều lợi ích quan trọng như:

• Đảm bảo các hạng mục xây dựng và MEP được triển khai theo đúng trình tự kỹ thuật, giúp từng công việc hoàn thành trước khi chuyển sang giai đoạn tiếp theo, từ đó giảm thiểu nguy cơ phải tháo dỡ hoặc sửa chữa những phần đã thi công xong.
• Hạn chế tối đa các xung đột giữa hệ thống cơ điện và kết cấu công trình, đặc biệt tại các vị trí có nhiều đường ống, máng cáp, ống gió hoặc thiết bị kỹ thuật đi qua cùng một không gian, giúp việc lắp đặt diễn ra thuận lợi và đúng thiết kế.
• Giảm chi phí phát sinh trong quá trình thi công, bởi các lỗi liên quan đến đục phá tường, khoan cắt sàn, di dời đường ống hoặc thay đổi vị trí thiết bị sẽ được phát hiện và xử lý ngay từ giai đoạn chuẩn bị hồ sơ thay vì khi công trình đã bước vào giai đoạn hoàn thiện.
• Rút ngắn thời gian thi công và nâng cao hiệu quả quản lý tiến độ, nhờ các đội thi công có thể chủ động phối hợp với nhau, tránh tình trạng phải chờ đợi hoặc làm lại do ảnh hưởng từ các bộ môn khác.
• Nâng cao chất lượng công trình và giảm số lượng lỗi trước khi bàn giao, góp phần đảm bảo công trình đáp ứng các yêu cầu kỹ thuật, thẩm mỹ cũng như các tiêu chuẩn nghiệm thu của chủ đầu tư và đơn vị tư vấn giám sát.

1.2. Vai trò của các bộ môn tham gia trong quy trình phối hợp

Để quy trình phối hợp xây dựng và cơ điện đạt hiệu quả cao, tất cả các đơn vị tham gia dự án cần thực hiện đúng chức năng và trách nhiệm của mình. Mỗi bộ môn đều đảm nhận một phạm vi công việc riêng, tuy nhiên mọi hoạt động đều có sự liên kết chặt chẽ với nhau. Chỉ cần một hạng mục bị chậm tiến độ hoặc triển khai không đúng trình tự cũng có thể ảnh hưởng đến nhiều công việc phía sau, làm phát sinh chi phí và kéo dài thời gian thi công.

Bộ môn kết cấu

Bộ môn kết cấu là đơn vị triển khai các hạng mục nền móng, cột, dầm, sàn, vách và các cấu kiện chịu lực của công trình. Đây là nền tảng để các bộ môn khác triển khai hệ thống kỹ thuật cũng như công tác hoàn thiện.

Trong quá trình phối hợp với nhà thầu MEP, đơn vị kết cấu cần cung cấp đầy đủ các thông tin về kích thước dầm, chiều dày sàn, cao độ kết cấu, vị trí cột và các lỗ mở kỹ thuật để đội ngũ cơ điện có cơ sở bố trí tuyến ống, máng cáp, thang cáp, ống gió và các thiết bị cơ điện phù hợp. Việc trao đổi thông tin đầy đủ ngay từ đầu sẽ giúp hạn chế tình trạng phải khoan cắt kết cấu hoặc thay đổi thiết kế trong quá trình thi công.

 Bộ môn xây dựng

Bộ môn xây dựng chịu trách nhiệm triển khai các công việc như xây tường, tô trát, cán nền, chống thấm, ốp lát, sơn nước, thi công trần và hoàn thiện kiến trúc. Đây là những hạng mục có mối quan hệ trực tiếp với hệ thống cơ điện vì phần lớn đường ống, hộp điện, thiết bị và phụ kiện đều được lắp đặt âm trong tường, sàn hoặc phía trên trần.

Theo quy trình trong tài liệu, công tác xây dựng và MEP được triển khai xen kẽ theo từng giai đoạn nhằm đảm bảo các hệ thống kỹ thuật được lắp đặt trước khi công trình bước sang giai đoạn hoàn thiện. Cách tổ chức này giúp giảm thiểu việc đục phá tường, tháo dỡ trần hoặc sửa chữa các bề mặt đã hoàn thiện, đồng thời nâng cao chất lượng và tính thẩm mỹ của công trình.

Bộ môn cơ điện (MEP)

Bộ môn cơ điện chịu trách nhiệm triển khai toàn bộ các hệ thống kỹ thuật phục vụ vận hành công trình, bao gồm hệ thống điện động lực, điện chiếu sáng, điện nhẹ, cấp thoát nước, điều hòa không khí, thông gió, phòng cháy chữa cháy và các hệ thống điều khiển tự động.

Trong quá trình thi công, nhà thầu MEP phải thường xuyên phối hợp với đội xây dựng để xác định thời điểm phù hợp cho từng hạng mục như đặt sleeve xuyên tường, lắp đặt đường ống âm tường, thi công hệ thống âm trần, kéo cáp điện hay lắp đặt thiết bị cuối. Việc triển khai đúng trình tự không chỉ giúp đảm bảo tiến độ mà còn hạn chế tối đa nguy cơ xung đột giữa các hệ thống kỹ thuật và phần kiến trúc.

Bộ môn hoàn thiện

Sau khi các hạng mục kết cấu, xây dựng và MEP cơ bản hoàn thành, bộ môn hoàn thiện sẽ triển khai các công việc như lắp đặt trần thạch cao, sơn nước, lát gạch, lắp cửa, lắp đặt thiết bị vệ sinh và hoàn thiện nội thất.

Nếu công tác phối hợp ở các giai đoạn trước không được thực hiện tốt thì đây là thời điểm dễ phát sinh nhiều lỗi nhất. Ví dụ, việc phải cắt lại trần để bổ sung đèn hoặc cửa gió, tháo gạch để điều chỉnh phễu thoát sàn hay khoan lại tường để lắp đặt thiết bị đều làm ảnh hưởng đến chất lượng hoàn thiện và tăng chi phí sửa chữa. Vì vậy, sự phối hợp chặt chẽ giữa bộ môn hoàn thiện và nhà thầu MEP đóng vai trò rất quan trọng trước khi công trình được nghiệm thu và bàn giao.

---

2. Giai đoạn chuẩn bị hồ sơ và bản vẽ phối hợp

Giai đoạn chuẩn bị là bước khởi đầu của toàn bộ quy trình phối hợp xây dựng và cơ điện, đồng thời cũng là giai đoạn có ảnh hưởng lớn nhất đến chất lượng triển khai ở các bước tiếp theo. Nếu hồ sơ kỹ thuật được chuẩn bị đầy đủ, bản vẽ được rà soát kỹ lưỡng và các bộ môn thống nhất phương án thi công ngay từ đầu thì quá trình triển khai trên công trường sẽ diễn ra thuận lợi, giảm đáng kể các thay đổi trong quá trình thực hiện.

Theo tài liệu kỹ thuật, trước khi triển khai thi công cần hoàn thành đồng thời hồ sơ của cả bộ môn xây dựng và MEP, bao gồm bản vẽ Combine MEP, Shopdrawing, trình duyệt bản vẽ, trình duyệt vật tư và chuẩn bị đầy đủ vật tư phục vụ thi công.

2.1. Thực hiện bản vẽ Combine MEP

Bản vẽ Combine MEP là tài liệu tổng hợp toàn bộ hệ thống kỹ thuật của công trình trên cùng một mặt bằng. Đây là cơ sở để kiểm tra khả năng bố trí giữa các tuyến ống, máng cáp, thang cáp, ống gió, hệ thống phòng cháy chữa cháy và các kết cấu xây dựng trước khi triển khai ngoài hiện trường.

Thông qua bản vẽ này, đội ngũ kỹ thuật có thể phát hiện sớm các vị trí giao cắt hoặc xung đột giữa các bộ môn để điều chỉnh ngay trong giai đoạn thiết kế. Điều này giúp hạn chế tối đa việc sửa đổi khi công trình đã thi công, đồng thời tạo điều kiện cho các đơn vị thi công phối hợp hiệu quả hơn trong suốt quá trình thực hiện dự án.

2.2. Triển khai Shopdrawing cho từng bộ môn

Sau khi bản vẽ phối hợp được thống nhất, từng bộ môn sẽ lập Shopdrawing chi tiết phục vụ thi công. Đây là bộ bản vẽ thể hiện đầy đủ kích thước, cao độ, vị trí lắp đặt, phương pháp liên kết và các yêu cầu kỹ thuật cụ thể của từng hạng mục.

Đối với bộ môn MEP, Shopdrawing cần thể hiện rõ tuyến đi của đường ống, vị trí giá đỡ, khoảng cách lắp đặt, hướng kết nối thiết bị và các chi tiết liên quan đến thi công thực tế. Trong khi đó, Shopdrawing của bộ môn xây dựng sẽ tập trung vào các hạng mục như tường xây, cửa, trần, sàn và các chi tiết hoàn thiện kiến trúc. Việc các bộ môn sử dụng đồng bộ hệ thống Shopdrawing đã được phê duyệt sẽ giúp giảm đáng kể sai sót trong quá trình triển khai ngoài công trường.

2.3. Trình duyệt vật tư và chuẩn bị thi công

Song song với việc hoàn thiện hồ sơ kỹ thuật, các nhà thầu cần thực hiện trình duyệt vật tư theo đúng yêu cầu của chủ đầu tư và đơn vị tư vấn giám sát. Toàn bộ thiết bị, vật liệu và phụ kiện chỉ được đưa vào thi công sau khi đã được xem xét, phê duyệt và đáp ứng các yêu cầu kỹ thuật của dự án.

Việc chuẩn bị vật tư đầy đủ trước khi khởi công giúp quá trình thi công diễn ra liên tục, hạn chế tình trạng phải dừng công việc do thiếu vật tư hoặc phải thay đổi chủng loại thiết bị giữa chừng. Đồng thời, đây cũng là cơ sở để các đội thi công xây dựng và MEP phối hợp tiến độ một cách hiệu quả, tránh ảnh hưởng đến kế hoạch chung của toàn bộ công trình.

---

3. Giai đoạn trắc đạc và định vị công trình

Sau khi hoàn tất công tác chuẩn bị hồ sơ kỹ thuật, bản vẽ phối hợp và vật tư, bước tiếp theo trong quy trình phối hợp xây dựng và cơ điện là triển khai công tác trắc đạc. Đây là giai đoạn đặt nền móng cho toàn bộ hoạt động thi công trên công trường, bởi mọi vị trí xây dựng, lắp đặt hệ thống MEP và hoàn thiện sau này đều được xác định dựa trên các mốc trắc đạc ban đầu.

Nếu công tác trắc đạc không chính xác, sai số có thể xuất hiện ngay từ những hạng mục đầu tiên và kéo theo hàng loạt vấn đề ở các giai đoạn tiếp theo như tường xây lệch tim, cao độ nền không đúng thiết kế, đường ống không khớp với thiết bị hoặc vị trí cửa gió, đèn chiếu sáng không phù hợp với trần hoàn thiện. Khi đó, việc sửa chữa sẽ mất nhiều thời gian, làm tăng chi phí và ảnh hưởng trực tiếp đến tiến độ chung của dự án.

Theo quy trình kỹ thuật trong tài liệu, công tác trắc đạc được thực hiện trước khi triển khai xây dựng và lắp đặt hệ thống MEP nhằm đảm bảo tất cả các bộ môn cùng sử dụng chung một hệ thống mốc tọa độ và cao độ trong suốt quá trình thi công.

3.1. Thiết lập hệ thống mốc và cao độ chuẩn

Trước khi triển khai bất kỳ hạng mục nào trên công trường, đội ngũ trắc đạc cần tiến hành kiểm tra, xác nhận và thiết lập các mốc chuẩn theo bản vẽ thiết kế. Đây là cơ sở để các đơn vị thi công xác định chính xác vị trí xây dựng, cao độ sàn, cao độ trần cũng như tim trục của công trình.

Theo tài liệu kỹ thuật, các công việc quan trọng trong giai đoạn này bao gồm:

• Định vị mực xây và mực tô trên trần bê tông, giúp đội xây dựng xác định chính xác chiều cao xây tường, chiều dày lớp tô cũng như kiểm soát độ đồng đều của toàn bộ mặt bằng trong quá trình thi công.
• Định vị mực trên sàn bê tông và trần bê tông, tạo cơ sở để triển khai các hạng mục xây dựng cũng như bố trí hệ thống điện, cấp thoát nước, điều hòa không khí và phòng cháy chữa cháy theo đúng cao độ thiết kế.
• Khôi phục cao độ chuẩn +1 m, nhằm đảm bảo tất cả các đơn vị thi công đều sử dụng chung một mốc chuẩn trong quá trình kiểm tra kích thước, lắp đặt thiết bị và nghiệm thu từng hạng mục.
• Xác định các vị trí thay đổi cao độ nền, đặc biệt tại khu vực vệ sinh, ban công, phòng kỹ thuật hoặc các vị trí yêu cầu tạo độ dốc thoát nước, giúp quá trình cán nền và hoàn thiện diễn ra chính xác ngay từ đầu.

Việc thiết lập đầy đủ các mốc chuẩn ngay từ đầu không chỉ giúp kiểm soát sai số trong thi công mà còn tạo điều kiện thuận lợi cho việc kiểm tra chất lượng ở từng giai đoạn của dự án.

3.2. Định vị tim tường và các vị trí kỹ thuật

Bên cạnh việc xác định cao độ, đội ngũ trắc đạc còn phải tiến hành định vị toàn bộ tim tường và các vị trí kỹ thuật quan trọng trước khi triển khai công tác xây dựng.

Theo quy trình kỹ thuật, một số vị trí cần được đánh dấu rõ ràng bao gồm vị trí xây tường, vị trí cửa đi, vị trí bổ trụ và các khu vực có sự thay đổi về kết cấu hoặc kiến trúc. Những dấu mốc này giúp đội xây dựng thi công đúng kích thước thiết kế, đồng thời tạo cơ sở để nhà thầu MEP xác định vị trí đặt hộp điện, đường ống âm tường, hộp kỹ thuật và các thiết bị liên quan.

Việc định vị chính xác ngay từ đầu còn giúp giảm đáng kể tình trạng phải di chuyển hộp điện, điều chỉnh vị trí thiết bị hoặc đục phá tường sau khi công trình đã bước sang giai đoạn hoàn thiện.

---

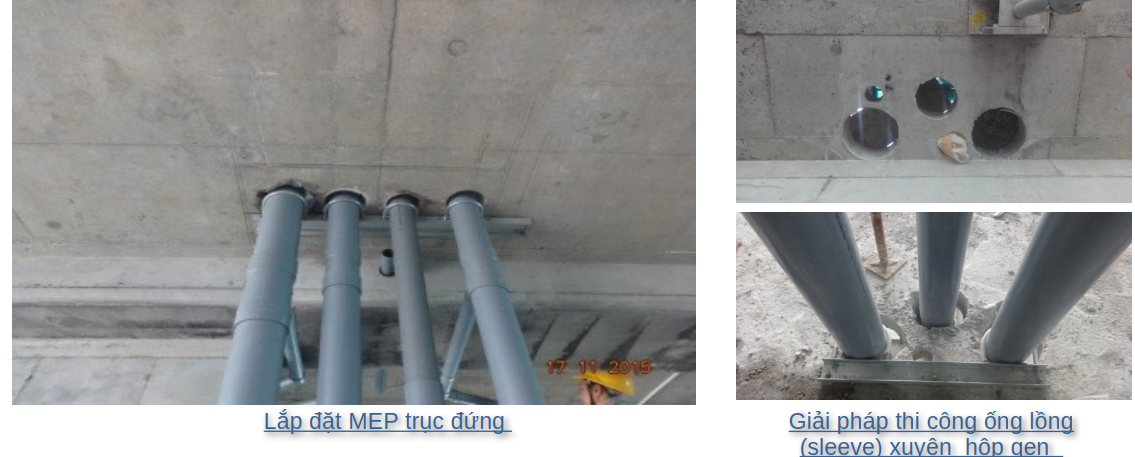

4. Thi công hệ thống MEP trục đứng

Sau khi hoàn thành công tác trắc đạc và định vị, nhà thầu MEP sẽ triển khai thi công các tuyến kỹ thuật theo phương đứng. Đây là những tuyến chính kết nối hệ thống cơ điện giữa các tầng của công trình, đồng thời là nền tảng để triển khai các tuyến ngang và hệ thống phân phối đến từng khu vực sử dụng.

Theo tài liệu kỹ thuật, công tác thi công MEP trục đứng được thực hiện trước các hạng mục xây tường và hoàn thiện nhằm tạo điều kiện thuận lợi cho việc lắp đặt đường ống cũng như hạn chế tối đa việc phải sửa chữa sau này.

4.1. Thi công các tuyến kỹ thuật đứng

Tùy theo quy mô và tính chất của công trình, hệ thống MEP trục đứng có thể bao gồm nhiều hạng mục khác nhau như hệ thống cấp nước, thoát nước, phòng cháy chữa cháy, điện động lực, điện nhẹ, điều hòa không khí hoặc các tuyến Busway cấp nguồn.

Khi triển khai các tuyến kỹ thuật này, nhà thầu MEP cần kiểm tra kỹ bản vẽ phối hợp để đảm bảo khoảng cách giữa các hệ thống đáp ứng yêu cầu kỹ thuật, đồng thời vẫn tạo điều kiện thuận lợi cho công tác bảo trì và sửa chữa trong quá trình vận hành sau này.

Ngoài ra, toàn bộ giá đỡ, khung treo và phụ kiện cố định cũng cần được lắp đặt đúng tiêu chuẩn nhằm đảm bảo khả năng chịu tải, hạn chế rung động và tăng tuổi thọ cho hệ thống.

4.2. Thi công sleeve xuyên hộp gen

Một nội dung quan trọng trong giai đoạn này là lắp đặt các sleeve xuyên hộp gen và các vị trí xuyên sàn theo đúng bản vẽ thiết kế.

Theo quy trình kỹ thuật, sleeve cần được bố trí trước khi triển khai các công tác tiếp theo để tạo đường đi cho đường ống, đồng thời bảo vệ kết cấu công trình và giúp việc lắp đặt hệ thống MEP diễn ra thuận lợi hơn.

Việc kiểm tra kích thước, vị trí và cao độ của sleeve trước khi đổ bê tông hoặc hoàn thiện kết cấu là yêu cầu bắt buộc nhằm tránh phát sinh tình trạng khoan cắt sàn sau này. Đây cũng là một trong những nội dung được các đơn vị tư vấn giám sát và chủ đầu tư kiểm tra rất kỹ trong quá trình nghiệm thu từng giai đoạn.

---

5. Thi công hệ thống MEP trục ngang và sleeve xuyên tường

Sau khi hoàn thành các tuyến kỹ thuật đứng, nhà thầu MEP tiếp tục triển khai hệ thống trục ngang kết nối đến từng khu vực chức năng của công trình.

Theo tài liệu kỹ thuật, các đường ống và sleeve xuyên tường cần được lắp đặt trước khi xây tường nhằm đảm bảo hệ thống kỹ thuật đi đúng thiết kế và hạn chế tối đa việc đục phá sau này.

5.1. Lắp đặt hệ thống MEP trục ngang

Các tuyến MEP ngang thường bao gồm đường ống cấp nước, thoát nước, ống chữa cháy, ống điện, máng cáp, thang cáp hoặc các tuyến kỹ thuật phục vụ hệ thống điều hòa không khí.

Trong quá trình thi công, đội ngũ kỹ thuật cần thường xuyên kiểm tra khoảng cách giữa các hệ thống, cao độ lắp đặt và khả năng kết nối với các tuyến đứng để đảm bảo toàn bộ mạng lưới cơ điện hoạt động đồng bộ khi đưa vào sử dụng.

Đối với những khu vực có mật độ hệ thống kỹ thuật lớn, việc thi công cần bám sát bản vẽ phối hợp nhằm tránh xảy ra xung đột giữa các tuyến ống và kết cấu công trình.

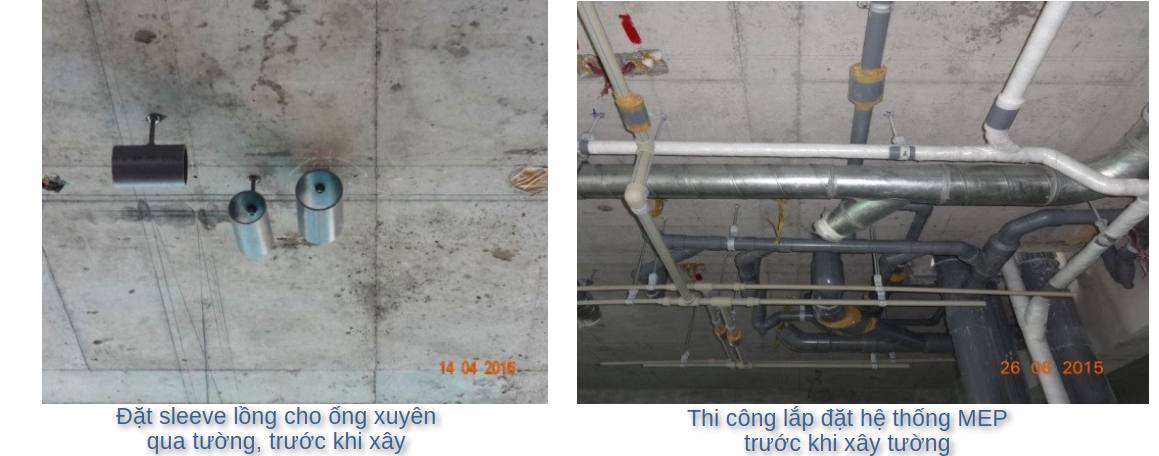

5.2. Đặt sleeve xuyên tường

Sleeve xuyên tường là chi tiết tuy nhỏ nhưng có vai trò rất quan trọng trong toàn bộ quá trình phối hợp giữa xây dựng và MEP.

Theo tài liệu, sleeve cần được đặt trước khi xây tường để tạo sẵn lỗ chờ cho các đường ống đi qua. Cách triển khai này giúp bảo vệ kết cấu tường, giữ nguyên chất lượng hoàn thiện và tránh phát sinh công tác đục phá sau khi tường đã xây xong.

Đối với các vị trí xuyên tường có yêu cầu chống cháy hoặc chống thấm, sleeve cũng cần được bố trí đúng chủng loại và kích thước theo thiết kế để đáp ứng yêu cầu kỹ thuật của công trình.

---

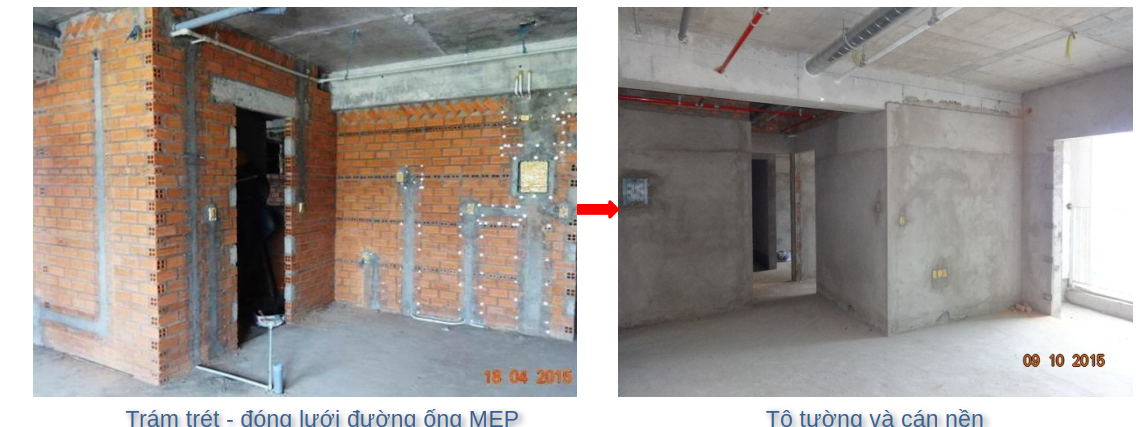

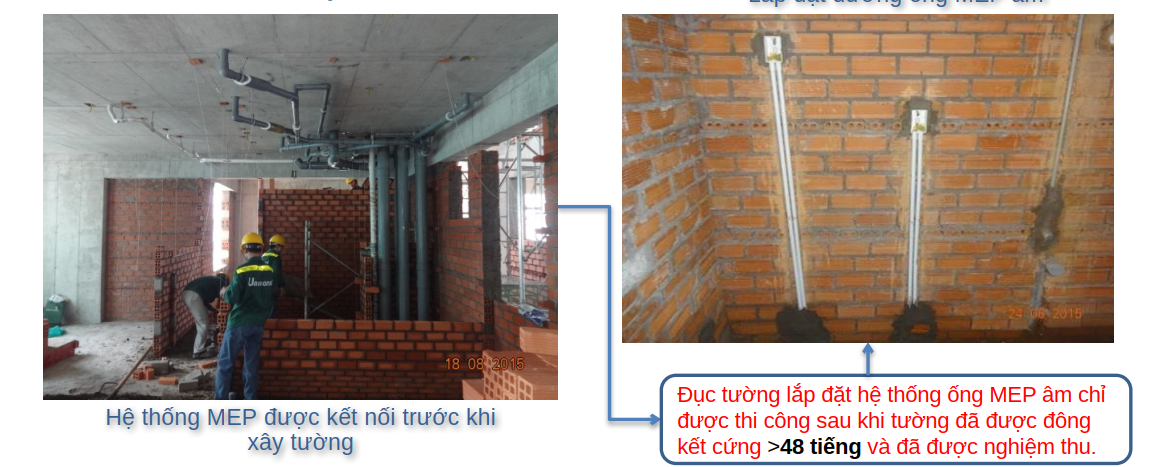

6. Xây tường và lắp đặt hệ thống MEP âm tường
