BIỆN PHÁP THI CÔNG MEP FULL
QUY TRÌNH CHI TIẾT, TIÊU CHUẨN VÀ CÓ FILE MẪU ĐÃ TRIỂN KHAI THỰC TẾ
1. Tổng quan về biện pháp thi công MEP trong xây dựng hiện đại
1.1 MEP là gì và tại sao quan trọng
Trong các công trình xây dựng hiện đại, đặc biệt là nhà cao tầng, trung tâm thương mại, bệnh viện hoặc nhà máy công nghiệp, hệ thống MEP (Mechanical – Electrical – Plumbing) đóng vai trò trung tâm trong việc đảm bảo công trình có thể vận hành một cách ổn định, an toàn và hiệu quả trong suốt vòng đời sử dụng.
Đây không chỉ là tập hợp các hệ thống kỹ thuật riêng lẻ mà là một hệ sinh thái liên kết chặt chẽ, bao gồm hệ thống điện, hệ thống cấp thoát nước, hệ thống điều hòa không khí và thông gió (HVAC), hệ thống phòng cháy chữa cháy (PCCC) và hệ thống điện nhẹ như mạng, camera, âm thanh, kiểm soát ra vào.
Nếu phần kết cấu được ví như bộ khung nâng đỡ công trình thì hệ thống MEP chính là “trái tim và hệ thần kinh”, đảm bảo mọi hoạt động diễn ra trơn tru và an toàn.
1.2 Vai trò của biện pháp thi công MEP
Biện pháp thi công MEP không chỉ là một tài liệu kỹ thuật mang tính hướng dẫn, mà còn là công cụ quản lý giúp kiểm soát toàn bộ quá trình thi công, từ chuẩn bị đến hoàn thiện. Một biện pháp thi công được xây dựng tốt sẽ giúp:
- Đảm bảo thi công đúng thiết kế và tiêu chuẩn kỹ thuật
- Hạn chế xung đột giữa các hệ thống trong không gian hạn chế
- Tối ưu tiến độ và chi phí thi công
- Đảm bảo an toàn lao động và an toàn hệ thống
- Nâng cao chất lượng công trình và tuổi thọ vận hành
Trong thực tế, rất nhiều sự cố công trình xuất phát từ việc thiếu hoặc làm sơ sài biện pháp thi công MEP.
2. Cơ sở lập biện pháp thi công MEP
2.1 Hồ sơ kỹ thuật và dữ liệu đầu vào
Để xây dựng biện pháp thi công MEP một cách đầy đủ và chính xác, cần dựa trên nhiều nguồn dữ liệu quan trọng như:
- Bản vẽ thiết kế kỹ thuật và bản vẽ thi công đã được phê duyệt
- Chỉ dẫn kỹ thuật (Specification) của dự án
- Tiến độ tổng thể và tiến độ chi tiết từng hạng mục
- Catalogue thiết bị và tài liệu kỹ thuật từ nhà sản xuất
- Điều kiện thực tế tại công trường (mặt bằng, không gian, nhân lực)
Việc kết hợp đầy đủ các yếu tố này giúp biện pháp thi công không chỉ đúng lý thuyết mà còn phù hợp thực tế triển khai.
2.2 Tiêu chuẩn và quy chuẩn áp dụng
Một trong những yếu tố quan trọng nhất trong thi công MEP là tuân thủ các tiêu chuẩn kỹ thuật. Các tiêu chuẩn này giúp đảm bảo hệ thống được lắp đặt đúng quy định và có thể nghiệm thu dễ dàng. Một số nhóm tiêu chuẩn quan trọng bao gồm:
- Tiêu chuẩn tổ chức thi công và quản lý chất lượng
- Tiêu chuẩn lắp đặt hệ thống điện, nối đất và chống sét
- Tiêu chuẩn cấp thoát nước và xử lý nước
- Tiêu chuẩn HVAC và thông gió
- Tiêu chuẩn phòng cháy chữa cháy
Việc áp dụng đúng tiêu chuẩn không chỉ giúp công trình đạt yêu cầu nghiệm thu mà còn đảm bảo an toàn và hiệu quả vận hành lâu dài.
3. Quy trình quản lý chất lượng trong thi công MEP
3.1 Công tác chuẩn bị trước thi công
Công tác chuẩn bị đóng vai trò nền tảng cho toàn bộ quá trình thi công, bao gồm:
- Tiếp nhận và kiểm tra mặt bằng thi công
- Bố trí nguồn điện và nước phục vụ thi công
- Thiết lập kho bãi lưu trữ vật tư
- Lập kế hoạch nhân lực và phân công công việc cụ thể
- Phối hợp với các nhà thầu khác để tránh xung đột
Một công trường được chuẩn bị tốt sẽ giúp giảm thiểu tối đa các rủi ro trong quá trình thi công.
3.2 Quản lý vật tư và thiết bị
Vật tư MEP thường có yêu cầu kỹ thuật cao và giá trị lớn, do đó cần được kiểm soát chặt chẽ:
- Trình duyệt vật tư trước khi thi công
- Kiểm tra nguồn gốc, xuất xứ và chứng chỉ chất lượng
- Nghiệm thu vật tư đầu vào
- Bảo quản đúng điều kiện kỹ thuật (khô ráo, tránh va đập)
Việc sử dụng vật tư không đạt chuẩn có thể dẫn đến sự cố nghiêm trọng trong quá trình vận hành.
3.3 Quy trình nghiệm thu và kiểm soát chất lượng
Quy trình nghiệm thu được thực hiện theo từng bước rõ ràng:
- Nghiệm thu nội bộ của nhà thầu
- Nghiệm thu với tư vấn giám sát
- Nghiệm thu với chủ đầu tư
- Lập hồ sơ hoàn công
Mỗi bước đều cần có biên bản và tài liệu đầy đủ để đảm bảo tính minh bạch và truy xuất sau này.
4. Biện pháp thi công hệ thống điện
4.1 Thi công ống luồn dây điện
Ống luồn dây điện là hạng mục quan trọng, ảnh hưởng trực tiếp đến khả năng kéo dây và bảo trì sau này. Khi thi công cần đảm bảo:
- Tuyến ống đi thẳng đứng hoặc ngang, hạn chế tối đa đi chéo
- Không làm ảnh hưởng đến kết cấu bê tông và tường
- Bán kính uốn ống phù hợp để tránh gãy dây
Quy trình thi công bao gồm định vị tuyến, cắt tường, lắp đặt ống, cố định hộp nối và hoàn thiện bề mặt.
4.2 Thi công thang máng cáp
Thang máng cáp được sử dụng để đỡ và bảo vệ cáp điện trong các khu vực kỹ thuật. Việc thi công cần đảm bảo:
- Lắp đặt đúng cao độ và tuyến thiết kế
- Khoảng cách giá đỡ phù hợp với tải trọng
- Hệ thống được cố định chắc chắn, không rung lắc
Ngoài ra cần phối hợp với các hệ khác như HVAC và cấp thoát nước để tránh xung đột không gian.
4.3 Kéo và đấu nối cáp điện
Quá trình kéo cáp yêu cầu kỹ thuật cao nhằm bảo vệ lớp cách điện:
- Kéo cáp bằng lực đều, tránh giật cục
- Không để cáp bị xoắn hoặc gập
- Kiểm tra cách điện trước khi đấu nối
Sau khi kéo xong cần đánh số và phân loại rõ ràng để thuận tiện cho vận hành và bảo trì.
4.4 Lắp đặt thiết bị điện
Thiết bị điện bao gồm đèn, công tắc, ổ cắm và các thiết bị điều khiển. Khi lắp đặt cần đảm bảo:
- Đúng vị trí và cao độ theo bản vẽ
- Đảm bảo tính thẩm mỹ (thẳng hàng, cân đối)
- Đấu nối chắc chắn và an toàn

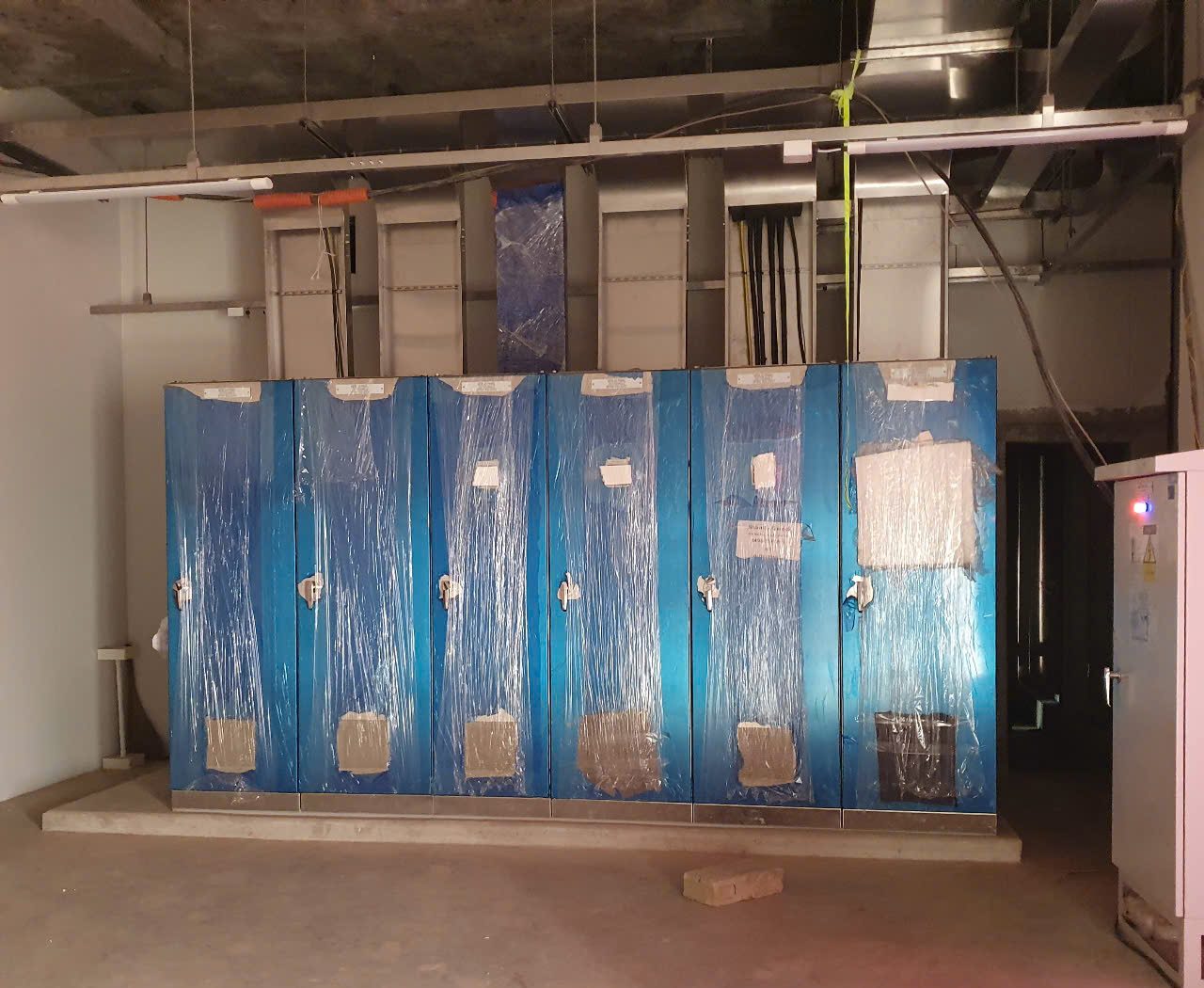

4.5 Thi công tủ điện và Busway
Tủ điện và Busway là các thành phần quan trọng trong hệ thống phân phối điện. Quy trình thi công bao gồm:
- Định vị và lắp đặt tủ điện
- Đấu nối cáp vào và ra
- Kiểm tra hệ thống trước khi đóng điện
Đặc biệt cần thực hiện chạy thử không tải và có tải để đảm bảo hệ thống hoạt động ổn định.
5. Biện pháp thi công hệ thống cấp thoát nước
5.1 Thi công hệ thống cấp nước
Hệ thống cấp nước bao gồm các đường ống cấp nước sinh hoạt và nước kỹ thuật. Quy trình thi công:
- Lắp đặt giá đỡ
- Gia công và lắp đặt ống
- Kết nối bằng hàn nhiệt hoặc ren
- Thử áp lực
Thử áp lực là bước bắt buộc nhằm đảm bảo hệ thống không bị rò rỉ.
5.2 Thi công hệ thống thoát nước
Hệ thống thoát nước yêu cầu đảm bảo độ dốc hợp lý để nước chảy tự nhiên. Khi thi công cần:
- Định vị tuyến ống chính xác
- Lắp đặt đúng độ dốc
- Kiểm tra kín nước trước khi hoàn thiện
6. Biện pháp thi công HVAC (Điều hòa – thông gió)
6.1 Thi công hệ thống ống gió
Ống gió thường được gia công tại xưởng và lắp đặt tại công trường. Khi thi công cần đảm bảo:
- Độ kín khít của các mối nối
- Không rò rỉ khí
- Có lớp cách nhiệt phù hợp
6.2 Lắp đặt thiết bị HVAC
Các thiết bị như quạt, AHU, FCU cần được lắp đặt chắc chắn, đúng vị trí và kiểm tra kỹ trước khi vận hành nhằm đảm bảo hiệu suất hoạt động tối ưu.
7. Biện pháp thi công hệ thống PCCC
7.1. Lắp đặt hệ thống chữa cháy
Hệ thống chữa cháy là một trong những hạng mục quan trọng bậc nhất trong công trình, đóng vai trò trực tiếp trong việc kiểm soát và dập tắt đám cháy khi sự cố xảy ra. Do đó, quá trình thi công lắp đặt cần được thực hiện nghiêm ngặt theo các tiêu chuẩn hiện hành và bản vẽ thiết kế đã được phê duyệt.
Hệ thống chữa cháy cơ bản bao gồm mạng lưới đường ống, đầu phun sprinkler, trụ/họng chữa cháy, van điều khiển và hệ thống bơm chữa cháy (bơm chính, bơm dự phòng, bơm bù áp). Trong quá trình lắp đặt, đường ống phải được định vị chính xác, đảm bảo cao độ, độ dốc và khoảng cách giá đỡ theo tiêu chuẩn kỹ thuật; các mối nối phải kín khít, không rò rỉ và được kiểm tra áp lực trước khi đưa vào sử dụng.
Đầu phun sprinkler cần được lắp đặt đúng chủng loại, đúng cao độ và vị trí theo bản vẽ, đảm bảo vùng phủ phù hợp với yêu cầu thiết kế. Đối với hệ thống bơm chữa cháy, việc lắp đặt phải đảm bảo đúng công suất, đúng chiều quay, có hệ thống cấp điện ổn định và có phương án dự phòng khi mất điện.
Ngoài ra, toàn bộ hệ thống cần được sơn màu nhận diện, đánh dấu rõ ràng và có sơ đồ chỉ dẫn để thuận tiện cho công tác vận hành, bảo trì cũng như ứng cứu khi xảy ra sự cố.
7.2. Lắp đặt hệ thống báo cháy
Hệ thống báo cháy có nhiệm vụ phát hiện sớm nguy cơ cháy nổ và đưa ra cảnh báo kịp thời, giúp giảm thiểu thiệt hại về người và tài sản. Hệ thống này bao gồm các thành phần chính như đầu báo khói, đầu báo nhiệt, trung tâm báo cháy, chuông báo, đèn báo cháy, nút nhấn khẩn và hệ thống dây tín hiệu.
Trong quá trình thi công, các đầu báo cần được lắp đặt tại vị trí phù hợp, đảm bảo phạm vi phát hiện hiệu quả và tránh các yếu tố gây nhiễu như gió mạnh hoặc nguồn nhiệt không liên quan. Hệ thống dây tín hiệu phải được đi trong ống bảo vệ, phân tuyến rõ ràng và đảm bảo không bị nhiễu điện từ.
Trung tâm báo cháy cần được lắp đặt tại vị trí dễ quan sát, thuận tiện cho việc vận hành và xử lý sự cố. Sau khi hoàn tất lắp đặt, toàn bộ hệ thống phải được kiểm tra, lập trình và chạy thử từng khu vực, đảm bảo các thiết bị hoạt động chính xác, tín hiệu truyền về trung tâm ổn định và các thiết bị cảnh báo (chuông, đèn) hoạt động đồng bộ.
8. Công tác chạy thử, nghiệm thu và bàn giao hệ thống
Sau khi hoàn thành thi công các hạng mục MEP, đặc biệt là hệ thống PCCC, công tác chạy thử và nghiệm thu là bước quan trọng nhằm xác nhận toàn bộ hệ thống đáp ứng yêu cầu kỹ thuật và có thể đưa vào sử dụng an toàn.
Quy trình thực hiện bao gồm:
- Chạy thử đơn động: Kiểm tra riêng lẻ từng hệ thống như cấp nước, thoát nước, HVAC, PCCC để đảm bảo từng hệ hoạt động đúng chức năng.
- Chạy thử liên động: Kiểm tra sự phối hợp giữa các hệ thống, ví dụ khi có tín hiệu cháy thì hệ thống báo cháy kích hoạt, bơm chữa cháy vận hành, thang máy dừng, quạt tăng áp hoạt động…
- Kiểm tra thông số kỹ thuật: Đo áp lực nước, lưu lượng, điện áp, dòng điện, tín hiệu điều khiển… và so sánh với thiết kế.
- Lập hồ sơ hoàn công: Bao gồm bản vẽ hoàn công, biên bản nghiệm thu, kết quả thí nghiệm, tài liệu kỹ thuật và hướng dẫn vận hành.
Sau khi hoàn tất các bước trên, hệ thống sẽ được bàn giao cho chủ đầu tư kèm theo hướng dẫn vận hành chi tiết, đảm bảo đội ngũ quản lý có thể sử dụng và khai thác hệ thống một cách hiệu quả.
9. An toàn lao động trong thi công MEP
An toàn lao động là yêu cầu bắt buộc và xuyên suốt trong toàn bộ quá trình thi công hệ thống MEP. Nhà thầu cần xây dựng kế hoạch an toàn cụ thể, đồng thời tổ chức triển khai và giám sát chặt chẽ tại công trường.
Các biện pháp an toàn cơ bản bao gồm:
- Trang bị đầy đủ bảo hộ lao động như mũ, giày, găng tay, dây an toàn và kính bảo hộ
- Kiểm tra máy móc, thiết bị trước khi sử dụng nhằm đảm bảo không có nguy cơ gây tai nạn
- Tổ chức đào tạo và phổ biến quy định an toàn cho toàn bộ công nhân trước khi thi công
- Bố trí biển báo, rào chắn tại các khu vực nguy hiểm như làm việc trên cao, hố mở, khu vực có điện
- Giám sát liên tục nhằm phát hiện và xử lý kịp thời các hành vi không an toàn
Việc tuân thủ nghiêm ngặt các quy định an toàn không chỉ bảo vệ con người mà còn góp phần đảm bảo tiến độ và chất lượng công trình.
10. Kinh nghiệm thực tế giúp thi công MEP hiệu quả
Bên cạnh việc tuân thủ đúng biện pháp thi công, kinh nghiệm thực tế đóng vai trò rất quan trọng trong việc nâng cao hiệu quả triển khai hệ thống MEP. Một số lưu ý quan trọng bao gồm:
- Phối hợp chặt chẽ giữa các bộ môn (MEP coordination) nhằm tránh xung đột giữa hệ thống điện, nước, điều hòa và kết cấu
- Ứng dụng mô hình BIM (nếu có) để phát hiện sớm các va chạm kỹ thuật, tối ưu không gian lắp đặt và giảm thiểu sai sót
- Kiểm tra thường xuyên trong quá trình thi công, không chờ đến giai đoạn hoàn thiện mới xử lý lỗi
- Thi công theo từng giai đoạn hợp lý, đảm bảo tính liên tục và kiểm soát chất lượng tốt hơn
- Ghi chép nhật ký thi công đầy đủ, phục vụ công tác nghiệm thu và quản lý sau này
Những kinh nghiệm này giúp giảm thiểu rủi ro, tiết kiệm chi phí và đảm bảo công trình được hoàn thành đúng tiến độ.
11. Kết luận
Biện pháp thi công MEP full là tài liệu không thể thiếu trong bất kỳ dự án xây dựng nào, đóng vai trò như kim chỉ nam cho toàn bộ quá trình triển khai từ thiết kế, thi công đến nghiệm thu và vận hành. Một biện pháp thi công được xây dựng đầy đủ, chi tiết và phù hợp với thực tế sẽ giúp kiểm soát tốt chất lượng, hạn chế sai sót và nâng cao hiệu quả phối hợp giữa các bên liên quan.
Việc áp dụng đúng và đầy đủ các biện pháp thi công không chỉ đảm bảo công trình đạt tiêu chuẩn kỹ thuật mà còn giúp tối ưu chi phí đầu tư, rút ngắn tiến độ thi công và nâng cao hiệu quả vận hành trong dài hạn. Đây chính là yếu tố quan trọng góp phần vào sự thành công và bền vững của toàn bộ dự án.
