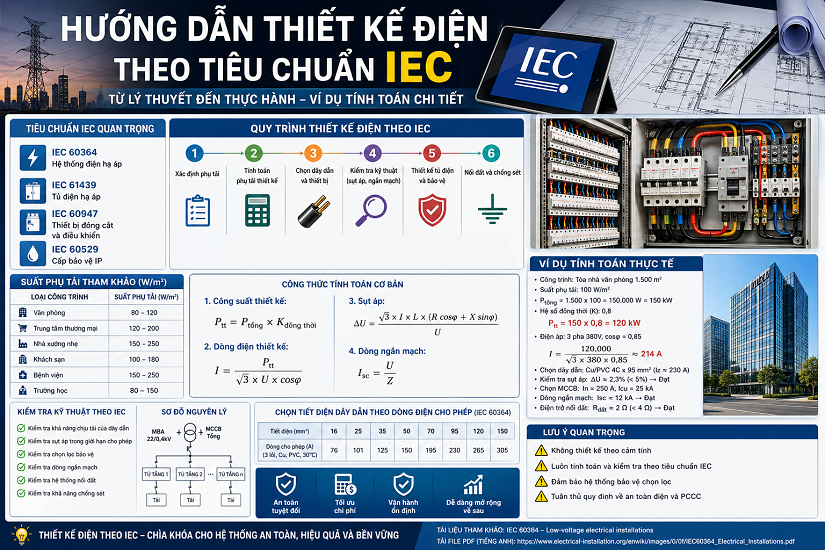

HƯỚNG DẪN THIẾT KẾ ĐIỆN THEO TIÊU CHUẨN IEC (CHI TIẾT TỪ LÝ THUYẾT ĐẾN VÍ DỤ THỰC TẾ)

1. Tổng quan về thiết kế điện theo tiêu chuẩn IEC trong thực tế hiện nay

Trong bối cảnh ngành xây dựng và cơ điện đang phát triển theo hướng tiêu chuẩn hóa và hội nhập quốc tế, việc thiết kế hệ thống điện không còn chỉ dừng lại ở mức đáp ứng nhu cầu sử dụng cơ bản mà còn phải đảm bảo một loạt các yêu cầu nghiêm ngặt về an toàn, độ tin cậy, khả năng vận hành liên tục cũng như tính linh hoạt trong việc mở rộng về sau

Chính trong bối cảnh đó, hệ thống tiêu chuẩn do International Electrotechnical Commission ban hành đã trở thành nền tảng kỹ thuật quan trọng mà hầu hết các kỹ sư điện chuyên nghiệp đều phải nắm vững và áp dụng một cách chính xác trong quá trình thiết kế.

Table of Contents

Điểm đặc biệt của tiêu chuẩn IEC không nằm ở việc đưa ra những con số cố định mà nằm ở chỗ nó cung cấp một phương pháp luận rõ ràng, có tính hệ thống, cho phép kỹ sư phân tích, tính toán và đưa ra các quyết định thiết kế dựa trên điều kiện thực tế của từng công trình, từ đó giúp hệ thống điện vừa đảm bảo an toàn tuyệt đối vừa đạt được hiệu quả kinh tế tối ưu trong suốt vòng đời sử dụng.

Trong thực tế triển khai, các dự án lớn như cao ốc văn phòng, trung tâm thương mại, nhà máy sản xuất hay bệnh viện đều yêu cầu thiết kế theo IEC bởi vì tiêu chuẩn này giúp đồng bộ thiết bị từ nhiều nhà cung cấp khác nhau, đồng thời tạo điều kiện thuận lợi cho việc kiểm định, nghiệm thu và vận hành sau này mà không gặp phải các xung đột kỹ thuật.

2. Hệ thống tiêu chuẩn IEC áp dụng trong thiết kế điện (phân tích sâu)

2.1 IEC 60364 – Nền tảng của mọi thiết kế điện hạ áp

IEC 60364 được xem là “xương sống” của thiết kế điện công trình bởi vì tiêu chuẩn này bao phủ toàn bộ các nội dung quan trọng nhất, từ việc xác định phụ tải, lựa chọn dây dẫn, thiết kế hệ thống bảo vệ cho đến các yêu cầu về nối đất và chống điện giật, và điều đáng chú ý là tất cả các nội dung này đều được xây dựng dựa trên các nguyên tắc khoa học và kinh nghiệm thực tế đã được kiểm chứng qua nhiều năm.

Khi áp dụng IEC 60364, kỹ sư không chỉ đơn thuần tra bảng mà phải hiểu bản chất của từng thông số, ví dụ như tại sao phải kiểm tra sụt áp, tại sao dây dẫn phải có khả năng chịu được dòng ngắn mạch, hay tại sao cần phải tách riêng hệ thống nối đất trong một số trường hợp đặc biệt.

2.2 IEC 61439 – Tiêu chuẩn thiết kế tủ điện

Trong khi IEC 60364 tập trung vào hệ thống tổng thể thì IEC 61439 lại đi sâu vào thiết kế tủ điện, nơi tập trung toàn bộ thiết bị đóng cắt và phân phối điện năng, và tiêu chuẩn này quy định rất rõ về khả năng chịu dòng, khả năng tản nhiệt, cấu trúc cơ khí cũng như các thử nghiệm bắt buộc trước khi đưa tủ vào vận hành.

Điều này giúp đảm bảo rằng tủ điện không chỉ hoạt động ổn định trong điều kiện bình thường mà còn có thể chịu được các tình huống sự cố như quá tải hoặc ngắn mạch mà không gây nguy hiểm cho hệ thống.

2.3 IEC 60947 và IEC 60529 – Thiết bị và môi trường

Bên cạnh đó, IEC 60947 quy định chi tiết về các thiết bị đóng cắt như MCCB, ACB hay contactor, giúp kỹ sư lựa chọn thiết bị phù hợp với dòng điện và khả năng cắt ngắn mạch, trong khi IEC 60529 lại tập trung vào cấp bảo vệ IP, đảm bảo thiết bị có thể hoạt động an toàn trong các môi trường khác nhau như bụi, ẩm hoặc ngoài trời.

3. Nguyên tắc thiết kế điện theo IEC (giải thích bản chất)

3.1 Nguyên tắc an toàn tuyệt đối

Một hệ thống điện được coi là đạt chuẩn IEC khi nó đảm bảo rằng trong mọi điều kiện vận hành, kể cả khi xảy ra sự cố, con người và thiết bị vẫn được bảo vệ một cách tối đa, và điều này được thực hiện thông qua việc kết hợp nhiều lớp bảo vệ khác nhau như bảo vệ quá tải, bảo vệ ngắn mạch và bảo vệ chống rò điện.

3.2 Nguyên tắc tính toán thay vì ước lượng

Một trong những điểm khác biệt lớn nhất giữa thiết kế chuyên nghiệp và thiết kế “kinh nghiệm” chính là việc mọi thông số đều phải được tính toán cụ thể, từ phụ tải, dòng điện cho đến sụt áp và dòng ngắn mạch, bởi vì chỉ khi có số liệu chính xác thì kỹ sư mới có thể đưa ra lựa chọn thiết bị phù hợp.

3.3 Nguyên tắc dự phòng và tối ưu

Trong thực tế, hệ thống điện không bao giờ nên được thiết kế “vừa đủ”, mà cần có một mức dự phòng nhất định để đáp ứng nhu cầu tăng tải trong tương lai, tuy nhiên mức dự phòng này cũng cần được kiểm soát để tránh lãng phí chi phí đầu tư ban đầu.

4. Lý thuyết trọng tâm: suất phụ tải và hệ số đồng thời

4.1 Suất phụ tải – công cụ thiết kế sơ bộ cực kỳ quan trọng

Suất phụ tải là một khái niệm giúp kỹ sư nhanh chóng ước lượng công suất cần thiết cho một công trình dựa trên diện tích hoặc chức năng sử dụng, và mặc dù đây chỉ là giá trị tham khảo nhưng nếu sử dụng đúng cách, nó có thể giúp tiết kiệm rất nhiều thời gian trong giai đoạn thiết kế sơ bộ.

Ví dụ, đối với văn phòng, suất phụ tải thường dao động từ 80 đến 120 W/m², tuy nhiên con số này có thể thay đổi tùy thuộc vào mật độ thiết bị điện, hệ thống điều hòa và mức độ sử dụng thực tế.

4.2 Hệ số đồng thời – yếu tố quyết định tối ưu chi phí

Trong thực tế, không phải tất cả các thiết bị đều hoạt động cùng một lúc, do đó nếu lấy tổng công suất danh định để thiết kế thì sẽ dẫn đến tình trạng dư thừa rất lớn, và đây chính là lý do cần áp dụng hệ số đồng thời.

$P_design=P_total*k_diversity$

Việc lựa chọn hệ số đồng thời phù hợp đòi hỏi kinh nghiệm thực tế, bởi nếu chọn quá thấp sẽ gây quá tải, còn nếu chọn quá cao sẽ làm tăng chi phí đầu tư.

5. Ví dụ tính toán thực tế (trình bày chi tiết, logic như dự án thật)

Để hiểu rõ hơn cách áp dụng các nguyên tắc tính toán trong thiết kế hệ thống điện công trình, dưới đây là một ví dụ thực tế về quá trình tính toán và lựa chọn thiết bị cho một tòa nhà văn phòng có diện tích sử dụng khoảng 1500 m². Ví dụ này được trình bày theo đúng trình tự mà kỹ sư điện thường thực hiện trong hồ sơ thiết kế thực tế, từ bước xác định phụ tải cho đến lựa chọn cáp điện, thiết bị bảo vệ và hệ thống nối đất.

5.1. Bài toán thiết kế hệ thống điện cho tòa nhà văn phòng 1500 m²

Giả sử công trình là một tòa nhà văn phòng tiêu chuẩn với các khu vực làm việc, hành lang, phòng họp, pantry và khu kỹ thuật phụ trợ. Hệ thống điện cần được thiết kế nhằm đáp ứng đầy đủ nhu cầu sử dụng điện cho chiếu sáng, điều hòa không khí, ổ cắm văn phòng và các thiết bị kỹ thuật khác.

Bước 1: Xác định suất phụ tải

Trong thiết kế điện công trình, bước đầu tiên là xác định suất phụ tải trung bình trên mỗi mét vuông diện tích sử dụng. Đối với công trình văn phòng thông thường, suất phụ tải thường dao động từ 80 – 120 W/m² tùy theo mức độ sử dụng thiết bị điện.

Trong ví dụ này, lựa chọn suất phụ tải trung bình:

Tổng phụ tải lý thuyết của công trình sẽ được tính theo công thức:

Như vậy, tổng công suất phụ tải ban đầu của tòa nhà là khoảng 150 kW.

Tuy nhiên, trên thực tế không phải tất cả các thiết bị điện trong công trình đều hoạt động cùng lúc với 100% công suất. Vì vậy, kỹ sư cần áp dụng hệ số đồng thời để phản ánh đúng đặc điểm vận hành thực tế của hệ thống điện.

Bước 2: Áp dụng hệ số đồng thời

Đối với công trình văn phòng, hệ số đồng thời thường được lựa chọn trong khoảng từ 0.7 đến 0.9 tùy theo quy mô và đặc điểm sử dụng điện của công trình.

Trong ví dụ này, lựa chọn:

Công suất thiết kế thực tế được tính như sau:

Như vậy, công suất thiết kế của hệ thống điện là khoảng 120 kW.

Điểm quan trọng cần nhấn mạnh ở đây là việc giảm từ 150 kW xuống còn 120 kW không phải là “cắt giảm công suất” mà là quá trình tối ưu thiết kế dựa trên thực tế sử dụng điện của công trình. Việc áp dụng hệ số đồng thời hợp lý sẽ giúp giảm đáng kể chi phí đầu tư cho máy biến áp, dây dẫn, tủ điện và các thiết bị bảo vệ mà vẫn đảm bảo khả năng vận hành an toàn.

5.2. Tính dòng điện thiết kế

Sau khi xác định được công suất thiết kế, bước tiếp theo là tính toán dòng điện làm việc của hệ thống để phục vụ cho việc lựa chọn cáp điện và thiết bị bảo vệ.

Đối với hệ thống điện 3 pha, dòng điện được tính theo công thức:

$I=P3UcosφI=\frac{P}{\sqrt{3}Ucos\varphi}$

Trong đó:

$120\,kW$

Thay số vào công thức:

Kết quả tính toán cho thấy dòng điện thiết kế của hệ thống vào khoảng 214 A.

Đây là thông số rất quan trọng vì toàn bộ quá trình lựa chọn cáp điện, CB bảo vệ và thanh cái đều phải dựa trên giá trị dòng điện này.

5.3. Lựa chọn dây dẫn

Sau khi xác định được dòng điện tải, kỹ sư sẽ tiến hành lựa chọn tiết diện cáp điện phù hợp theo tiêu chuẩn IEC hoặc catalogue của nhà sản xuất.

Theo bảng tra tiêu chuẩn IEC:

Cáp đồng 70 mm² có khả năng tải khoảng 195 A ❌
Cáp đồng 95 mm² có khả năng tải khoảng 230 A ✅

Như vậy, cáp 70 mm² không đáp ứng được yêu cầu tải vì dòng cho phép nhỏ hơn dòng điện thiết kế của hệ thống. Trong khi đó, cáp 95 mm² đáp ứng yêu cầu kỹ thuật và đảm bảo khả năng vận hành an toàn.

Tuy nhiên, trong thực tế việc lựa chọn cáp không chỉ dựa vào dòng điện tải đơn thuần mà còn cần xem xét thêm nhiều yếu tố khác như:

Nhiệt độ môi trường lắp đặt
Phương pháp đi cáp
Số lượng cáp đi chung trên máng hoặc trong ống
Khả năng tản nhiệt
Điều kiện vận hành lâu dài

Ví dụ, nếu cáp được lắp đặt trong môi trường nhiệt độ cao hoặc có nhiều tuyến cáp đi chung, khả năng tải điện thực tế của cáp sẽ giảm xuống do ảnh hưởng của nhiệt.

Vì vậy, việc lựa chọn cáp 95 mm² trong trường hợp này không chỉ đơn giản là “đủ tải” mà còn là phương án đảm bảo an toàn vận hành lâu dài và hạn chế nguy cơ quá nhiệt trong tương lai.

5.4. Kiểm tra sụt áp

Sau khi lựa chọn cáp điện, kỹ sư cần tiếp tục kiểm tra độ sụt áp trên đường dây nhằm đảm bảo điện áp tại thiết bị cuối nguồn vẫn nằm trong giới hạn cho phép.

Công thức tính sụt áp cơ bản:

$ΔU=2LIR1000\Delta U=\frac{2LIR}{1000}$

Sau khi thay các thông số thực tế của tuyến cáp vào công thức, kết quả tính toán cho thấy: $ΔU≈2.3%\Delta U \approx 2.3\%$

Giá trị này nằm trong giới hạn cho phép của tiêu chuẩn IEC đối với hệ thống điện hạ thế.

Điều này có nghĩa là điện áp cấp đến thiết bị vẫn đủ ổn định để đảm bảo thiết bị hoạt động bình thường mà không bị suy giảm hiệu suất hoặc gây hiện tượng quá nhiệt cho động cơ và thiết bị điện.

Nếu độ sụt áp vượt quá giới hạn cho phép, kỹ sư sẽ phải tăng tiết diện cáp hoặc thay đổi phương án cấp điện nhằm đảm bảo chất lượng nguồn điện cho công trình.

5.5. Lựa chọn thiết bị bảo vệ

Thiết bị bảo vệ đóng vai trò rất quan trọng trong hệ thống điện vì đây là thành phần giúp bảo vệ dây dẫn và thiết bị khỏi các sự cố quá tải hoặc ngắn mạch.

Nguyên tắc lựa chọn CB bảo vệ thường được áp dụng như sau:

$ICB=1.25×I_load$

Với dòng tải thiết kế khoảng 214 A:

Trong thực tế, kỹ sư sẽ lựa chọn cấp CB tiêu chuẩn gần nhất, ví dụ:

MCCB 250 A hoặc 300 A tùy cấu hình hệ thống

Ngoài dòng định mức, việc lựa chọn CB còn phải kiểm tra khả năng cắt ngắn mạch của thiết bị (Icu) nhằm đảm bảo CB có thể ngắt an toàn khi xảy ra sự cố ngắn mạch lớn.

5.6. Kiểm tra dòng ngắn mạch

Một trong những bước rất quan trọng trong thiết kế điện là tính toán dòng ngắn mạch nhằm lựa chọn thiết bị đóng cắt phù hợp và đảm bảo an toàn cho hệ thống.

Công thức tính cơ bản:

Sau khi tính toán tổng trở ngắn mạch của hệ thống, kết quả thu được:

Điều này có nghĩa là khi xảy ra sự cố ngắn mạch, dòng điện có thể tăng lên khoảng 12 kA trong thời gian rất ngắn.

Do đó, CB được lựa chọn cần có khả năng cắt lớn hơn giá trị này để đảm bảo an toàn.

Trong trường hợp này:

Chọn MCCB có khả năng cắt 25 kA ✅

Việc lựa chọn CB có khả năng cắt cao hơn dòng ngắn mạch thực tế sẽ giúp thiết bị hoạt động an toàn và tránh nguy cơ cháy nổ khi xảy ra sự cố.

5.7. Thiết kế hệ thống nối đất

Sau khi hoàn thiện phần tính toán cấp điện và bảo vệ, bước cuối cùng là thiết kế hệ thống nối đất nhằm đảm bảo an toàn điện cho toàn bộ công trình.

Hệ thống tiếp địa cần được thiết kế sao cho điện trở nối đất đạt giá trị theo yêu cầu của tiêu chuẩn IEC và TCVN.

Trong ví dụ này, yêu cầu thiết kế:

$R≤4ΩR\leq4\Omega$

Để đạt được giá trị này, hệ thống có thể sử dụng:

Cọc tiếp địa thép mạ đồng
Dây đồng trần liên kết dạng mạch vòng
Hố kiểm tra điện trở đất

Ngoài việc đảm bảo an toàn cho con người khi xảy ra rò điện, hệ thống nối đất còn giúp:

Bảo vệ thiết bị điện
Ổn định điện áp hệ thống
Tăng hiệu quả chống sét
Giảm nguy cơ hư hỏng thiết bị điện tử

Sau khi thi công hoàn tất, hệ thống tiếp địa cần được đo kiểm thực tế bằng thiết bị chuyên dụng để xác nhận giá trị điện trở nối đất đạt yêu cầu thiết kế trước khi đưa công trình vào vận hành.

6. Phân tích sâu từ ví dụ thực tế

Thông qua bài toán tính toán đã trình bày ở phần trên, có thể nhận thấy rằng toàn bộ quá trình thiết kế hệ thống điện theo tiêu chuẩn IEC không phải là các bước rời rạc mà thực chất là một chuỗi các phép tính và quyết định kỹ thuật có mối liên hệ chặt chẽ với nhau, trong đó kết quả của bước trước sẽ trực tiếp ảnh hưởng đến bước sau, từ việc xác định phụ tải, tính toán dòng điện, lựa chọn dây dẫn cho đến việc kiểm tra sụt áp và lựa chọn thiết bị bảo vệ.

Chính vì sự liên kết này, chỉ cần xảy ra một sai lệch nhỏ ở bất kỳ khâu nào, chẳng hạn như lựa chọn hệ số đồng thời không phù hợp với thực tế sử dụng hoặc bỏ qua bước kiểm tra sụt áp trên tuyến cáp dài, thì không chỉ một hạng mục bị ảnh hưởng mà có thể kéo theo hàng loạt sai lệch dây chuyền, dẫn đến hệ thống điện bị thiết kế thiếu chính xác, gây quá tải, tổn thất điện năng hoặc thậm chí làm giảm tuổi thọ thiết bị trong quá trình vận hành lâu dài.

Từ góc nhìn đó, có thể thấy rằng tiêu chuẩn IEC không chỉ đóng vai trò là một bộ quy định kỹ thuật mang tính hướng dẫn, mà thực chất còn là một phương pháp tư duy thiết kế mang tính hệ thống, giúp kỹ sư tiếp cận bài toán một cách logic, kiểm soát được các biến số quan trọng và đảm bảo mọi quyết định đều có cơ sở tính toán rõ ràng thay vì dựa trên kinh nghiệm cảm tính.

7. Các lỗi phổ biến trong thiết kế điện theo IEC

Trong thực tế triển khai các dự án, mặc dù tiêu chuẩn IEC đã quy định khá đầy đủ và rõ ràng, nhưng vẫn có rất nhiều sai sót xảy ra, chủ yếu xuất phát từ việc hiểu chưa đúng bản chất hoặc bỏ qua các bước kiểm tra quan trọng trong quá trình thiết kế, và những sai lầm này thường không thể hiện ngay trên bản vẽ mà chỉ bộc lộ khi hệ thống đi vào vận hành.

Một trong những lỗi phổ biến nhất là không hiểu đúng bản chất của suất phụ tải, dẫn đến việc lựa chọn giá trị không phù hợp với loại công trình hoặc mật độ sử dụng thực tế, từ đó làm sai lệch toàn bộ kết quả tính toán phụ tải ban đầu.

Bên cạnh đó, việc áp dụng hệ số đồng thời không chính xác cũng là một nguyên nhân thường gặp, khi kỹ sư либо không sử dụng hệ số này hoặc lựa chọn giá trị không phù hợp, khiến hệ thống bị thiết kế dư thừa gây lãng phí hoặc ngược lại bị thiếu công suất gây quá tải.

Ngoài ra, một sai lầm mang tính “thói quen” là lựa chọn dây dẫn theo cảm tính hoặc theo kinh nghiệm cũ, mà không thực hiện đầy đủ các bước kiểm tra theo IEC như kiểm tra khả năng chịu dòng, kiểm tra sụt áp và điều kiện lắp đặt, dẫn đến nguy cơ dây dẫn bị quá nhiệt trong quá trình vận hành thực tế.

Không chỉ dừng lại ở đó, nhiều thiết kế còn bỏ qua bước tính toán và kiểm tra dòng ngắn mạch, trong khi đây là yếu tố quyết định đến việc lựa chọn thiết bị bảo vệ có đủ khả năng cắt sự cố hay không, và nếu đánh giá sai thông số này thì hậu quả có thể rất nghiêm trọng khi xảy ra sự cố thực tế.

Cuối cùng, một lỗi thường bị xem nhẹ nhưng lại có ảnh hưởng lớn là không xét đến các yếu tố môi trường như nhiệt độ, độ ẩm, phương pháp lắp đặt hoặc số lượng cáp đi chung, trong khi các yếu tố này có thể làm thay đổi đáng kể khả năng chịu tải của dây dẫn và thiết bị.

8. Kết luận

Thiết kế hệ thống điện theo tiêu chuẩn IEC là một quá trình kỹ thuật đòi hỏi sự kết hợp chặt chẽ giữa nền tảng lý thuyết vững chắc, khả năng tính toán chính xác và kinh nghiệm thực tế trong quá trình triển khai, bởi vì mỗi quyết định trong thiết kế đều có ảnh hưởng trực tiếp đến độ an toàn, hiệu quả vận hành và chi phí đầu tư của toàn bộ công trình.

Khi được thực hiện đúng phương pháp, tuân thủ đầy đủ các bước từ tính toán phụ tải, lựa chọn thiết bị đến kiểm tra sụt áp và ngắn mạch, hệ thống điện không chỉ đảm bảo vận hành ổn định mà còn đạt được sự tối ưu về kinh tế, giảm thiểu rủi ro sự cố và kéo dài tuổi thọ thiết bị trong suốt vòng đời sử dụng.

Việc nắm vững và áp dụng một cách chính xác các tiêu chuẩn do International Electrotechnical Commission ban hành không chỉ giúp kỹ sư nâng cao năng lực chuyên môn mà còn tạo nền tảng vững chắc để tham gia vào các dự án lớn, phức tạp và mang tính quốc tế, nơi mà yêu cầu về chất lượng và độ an toàn luôn được đặt lên hàng đầu.
