BIỆN PHÁP THỬ NGHIỆM HỆ THỐNG MEP

-QUY TRÌNH TESTING & COMMISSIONING ĐẦY ĐỦ, CHUẨN KỸ THUẬT

1. Tổng quan về biện pháp thử nghiệm hệ thống MEP trong công trình xây dựng

Trong các công trình hiện đại, hệ thống MEP (Mechanical – Electrical – Plumbing) đóng vai trò như “hệ thần kinh” giúp toàn bộ tòa nhà vận hành ổn định, an toàn và hiệu quả. Chính vì vậy, trước khi đưa vào sử dụng, việc kiểm tra và thử nghiệm toàn bộ hệ thống là bước bắt buộc nhằm đảm bảo chất lượng thi công cũng như đáp ứng các tiêu chuẩn kỹ thuật đã đề ra từ giai đoạn thiết kế.

Biện pháp thử nghiệm hệ thống MEP không chỉ đơn thuần là việc kiểm tra kỹ thuật mà còn là một quy trình tổng hợp bao gồm kiểm soát chất lượng, đánh giá khả năng vận hành thực tế và xác nhận sự phù hợp của hệ thống với điều kiện khai thác. Một quy trình testing được thực hiện bài bản sẽ giúp phát hiện sớm các lỗi tiềm ẩn như rò rỉ, sai sót đấu nối, hoặc các vấn đề về áp lực và cách điện, từ đó giảm thiểu rủi ro trong quá trình vận hành lâu dài.

Table of Contents

2. Mục đích và yêu cầu chung của công tác thử nghiệm hệ thống MEP

Mục đích chính của công tác thử nghiệm là xác nhận rằng toàn bộ hệ thống cơ điện đã được lắp đặt đúng theo bản vẽ thiết kế, đảm bảo khả năng vận hành an toàn và đạt hiệu suất như yêu cầu. Đồng thời, đây cũng là cơ sở quan trọng để tiến hành nghiệm thu với tư vấn giám sát và chủ đầu tư trước khi bàn giao công trình.

Trước khi tiến hành thử nghiệm, cần đảm bảo rằng tất cả các hạng mục đã hoàn thiện thi công, hệ thống đã được vệ sinh sạch sẽ, không còn vật cản trong đường ống hoặc thiết bị. Các thiết bị đo lường như đồng hồ áp suất, máy đo cách điện phải được kiểm định và hiệu chuẩn đầy đủ để đảm bảo độ chính xác trong quá trình đo đạc.

Trong quá trình thử nghiệm, áp lực thử thường được lựa chọn cao hơn áp lực làm việc thực tế nhằm kiểm tra độ bền và khả năng chịu tải của hệ thống. Thời gian duy trì thử nghiệm thông thường không dưới 4 giờ và sai số cho phép được khống chế trong phạm vi 5%, đảm bảo tính tin cậy của kết quả.

3. Biện pháp thử nghiệm hệ thống cấp nước trong công trình

3.1 Thử áp lực đường ống cấp nước trong khu vực căn hộ hoặc khu chức năng

Đối với hệ thống cấp nước trong căn hộ, bao gồm cả đường ống nước nóng và nước lạnh, việc thử áp được thực hiện sau khi hoàn thành lắp đặt và trước khi hoàn thiện nội thất. Áp lực thử thường được áp dụng ở mức 8 kg/cm² và duy trì liên tục trong khoảng thời gian tối thiểu 4 giờ.

Quy trình thực hiện bắt đầu bằng việc bịt kín tất cả các đầu chờ, sau đó bơm nước vào hệ thống cho đến khi đạt áp lực yêu cầu. Trong suốt quá trình thử nghiệm, cần theo dõi đồng hồ áp suất để đảm bảo áp lực không bị suy giảm vượt quá giới hạn cho phép. Đồng thời, các vị trí mối nối, co, tê phải được kiểm tra trực quan nhằm phát hiện rò rỉ nếu có.

3.2 Thử áp lực hệ thống cấp nước trục đứng của tòa nhà

Hệ thống trục đứng thường chịu áp lực lớn hơn do chiều cao cột nước, vì vậy yêu cầu thử nghiệm cũng nghiêm ngặt hơn. Áp lực thử được nâng lên khoảng 14 kg/cm² và giới hạn phạm vi thử nghiệm trong khoảng 10 tầng mỗi lần để đảm bảo an toàn và kiểm soát tốt.

Trong quá trình thử, cần lắp đặt đồng hồ áp suất tại cả đầu trên và đầu dưới của trục ống nhằm theo dõi sự chênh lệch áp lực. Nếu hệ thống đạt yêu cầu, sự suy giảm áp suất phải nằm trong giới hạn cho phép và không xuất hiện hiện tượng rò rỉ tại bất kỳ vị trí nào.

4. Biện pháp thử nghiệm hệ thống thoát nước đảm bảo độ kín và ổn định

Hệ thống thoát nước được kiểm tra chủ yếu bằng phương pháp thử kín bằng nước nhằm đánh giá khả năng chống rò rỉ của đường ống và các mối nối. Việc thử nghiệm thường được thực hiện theo từng đoạn từ 3 đến 5 tầng để dễ kiểm soát và xử lý khi phát sinh sự cố.

Trong quá trình thử, nước được bơm đầy vào hệ thống sao cho mực nước vượt qua sàn thô phía trên, tạo điều kiện quan sát thuận lợi. Các vị trí ống được đánh dấu để theo dõi sự thay đổi mực nước, và yêu cầu đặt ra là mực nước không được tụt quá 20 mm trong thời gian duy trì thử nghiệm khoảng 4 giờ. Nếu phát hiện sự suy giảm vượt mức cho phép, cần kiểm tra và khắc phục trước khi tiến hành thử lại.

5. Biện pháp thử nghiệm hệ thống phòng cháy chữa cháy (PCCC)

Hệ thống PCCC là một trong những hạng mục quan trọng bậc nhất trong công trình, do đó quy trình thử nghiệm cần được thực hiện nghiêm ngặt và tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật.

Đầu tiên, hệ thống đường ống chữa cháy được thử áp với áp lực khoảng 14 kg/cm² trong thời gian tối thiểu 4 giờ nhằm kiểm tra độ bền và khả năng chịu áp của toàn bộ tuyến ống. Sau khi hoàn thành lắp đặt các thiết bị như ống mềm và đầu phun sprinkler, hệ thống sẽ được thử lại với áp lực khoảng 10 kg/cm² để đánh giá khả năng làm việc trong điều kiện thực tế.

Trong suốt quá trình thử nghiệm, cần đảm bảo rằng không có hiện tượng rò rỉ, áp lực duy trì ổn định và tất cả các thiết bị hoạt động đúng chức năng. Sai số áp lực phải nằm trong giới hạn cho phép để đảm bảo tính an toàn khi đưa vào sử dụng.

CUNG CẤP LẮP ĐẶT HỆ THỐNG PHÒNG CHÁY CHỮA CHÁY

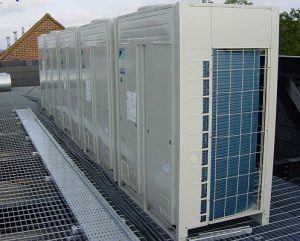

6. Biện pháp thử nghiệm hệ thống điều hòa không khí và thông gió (HVAC)

6.1 Thử áp lực đường ống đồng dẫn môi chất lạnh

Đối với hệ thống điều hòa không khí, việc thử áp đường ống đồng là bước quan trọng nhằm đảm bảo không xảy ra rò rỉ môi chất lạnh trong quá trình vận hành. Tùy theo loại gas sử dụng, áp lực thử sẽ khác nhau, cụ thể là khoảng 28 kg/cm² đối với môi chất R22 và lên đến 38 kg/cm² đối với môi chất R410A.

Quá trình thử nghiệm được thực hiện sau khi hoàn thành kết nối giữa dàn nóng và dàn lạnh, và áp lực được duy trì trong khoảng thời gian tối thiểu 4 giờ. Trong thời gian này, nếu áp suất không suy giảm và không phát hiện rò rỉ tại các mối nối, hệ thống được xem là đạt yêu cầu.

6.2 Thử áp hệ thống nước lạnh chiller và thiết bị liên quan

Hệ thống nước lạnh chiller bao gồm đường ống, van và các thiết bị phụ trợ, do đó việc thử áp cần được thực hiện đồng bộ. Áp lực thử thường ở mức 8 kg/cm² và duy trì trong thời gian 4 giờ để kiểm tra độ kín và khả năng chịu áp của toàn hệ thống.

Việc thử nghiệm cần được thực hiện cẩn thận, đặc biệt tại các vị trí mối nối, mặt bích và cụm van, nhằm đảm bảo không xảy ra rò rỉ khi hệ thống đi vào vận hành thực tế.

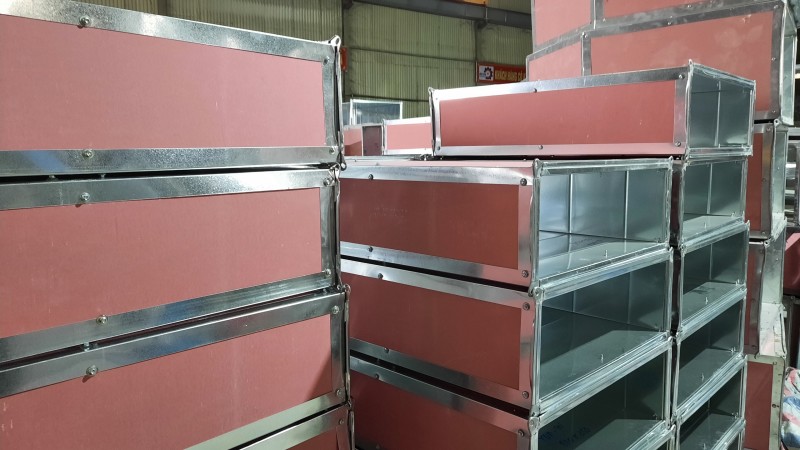

6.3 Thử kín hệ thống ống gió bằng phương pháp tạo khói

Hệ thống ống gió, đặc biệt là các tuyến ống tạo áp cầu thang và hút khói hành lang, yêu cầu độ kín cao để đảm bảo hiệu quả vận hành trong trường hợp khẩn cấp. Phương pháp thử phổ biến là bơm khói vào hệ thống và quan sát trực tiếp để phát hiện vị trí rò rỉ.

Trong quá trình thử nghiệm, hệ thống phải duy trì áp suất ổn định và không được xuất hiện hiện tượng rò rỉ khói ra môi trường. Nếu phát hiện lỗi, cần tiến hành xử lý và thử lại cho đến khi đạt yêu cầu theo tiêu chuẩn hiện hành.

6.4 Thử kín hệ thống ống nước ngưng của điều hòa

Ống nước ngưng cũng cần được kiểm tra bằng phương pháp thử nước tương tự hệ thống thoát nước. Việc thử nghiệm được thực hiện theo từng đoạn 3–5 tầng với yêu cầu mực nước không tụt quá 20 mm trong thời gian 4 giờ, nhằm đảm bảo hệ thống không bị rò rỉ và hoạt động ổn định.

7. Biện pháp thử nghiệm hệ thống điện đảm bảo an toàn vận hành

Hệ thống điện được kiểm tra thông qua hai phương pháp chính là thử cách điện và thử thông mạch. Trong đó, thử cách điện được thực hiện bằng máy đo Megaohm meter với điện áp thử 1000V nhằm đánh giá khả năng cách điện của dây dẫn và thiết bị.

Giá trị điện trở cách điện tối thiểu được quy định cụ thể cho từng loại hệ thống, chẳng hạn như cáp hạ thế phải đạt từ 0.5 MΩ trở lên, cáp ngầm từ 10 MΩ và tủ điện từ 2 MΩ. Nếu kết quả đo không đạt yêu cầu, cần kiểm tra lại hệ thống và khắc phục trước khi nghiệm thu.

Ngoài ra, việc kiểm tra thông mạch giúp xác nhận rằng các mạch điện được đấu nối chính xác, không bị đứt hoặc sai vị trí, đảm bảo hệ thống hoạt động ổn định khi cấp điện.

8. Quy trình testing và commissioning hệ thống MEP trong thực tế

Quy trình thử nghiệm hệ thống MEP thường được chia thành hai giai đoạn chính là testing và commissioning. Trong giai đoạn testing, từng hệ thống riêng lẻ sẽ được kiểm tra và thử nghiệm để đảm bảo đáp ứng yêu cầu kỹ thuật. Sau đó, trong giai đoạn commissioning, toàn bộ hệ thống sẽ được vận hành đồng bộ để kiểm tra khả năng phối hợp và hiệu quả hoạt động tổng thể.

Khi tất cả các bước thử nghiệm hoàn tất và đạt yêu cầu, hồ sơ nghiệm thu sẽ được lập đầy đủ bao gồm biên bản thử nghiệm, kết quả đo đạc và các tài liệu liên quan. Đây là cơ sở quan trọng để bàn giao hệ thống cho chủ đầu tư và đưa công trình vào khai thác sử dụng.

9. Những lưu ý quan trọng giúp nâng cao chất lượng thử nghiệm MEP

Để đảm bảo quá trình thử nghiệm đạt hiệu quả cao, cần chú ý đến việc lựa chọn thiết bị đo chính xác, tuân thủ đúng quy trình kỹ thuật và đào tạo đội ngũ nhân sự có chuyên môn. Ngoài ra, việc áp dụng công nghệ như BIM trong quản lý và kiểm tra hệ thống cũng giúp phát hiện sớm các xung đột và tối ưu hóa quá trình thi công.

10. Kết luận về vai trò của biện pháp thử nghiệm hệ thống MEP

Biện pháp thử nghiệm hệ thống MEP không chỉ là một bước kỹ thuật bắt buộc mà còn là yếu tố quyết định đến chất lượng và độ an toàn của công trình. Một quy trình testing được thực hiện đầy đủ, đúng tiêu chuẩn sẽ giúp đảm bảo hệ thống vận hành ổn định, giảm thiểu sự cố và kéo dài tuổi thọ công trình.

Do đó, việc xây dựng và áp dụng một biện pháp thử nghiệm chi tiết, khoa học và phù hợp với từng dự án là điều hết sức cần thiết đối với các đơn vị thi công và quản lý xây dựng.
