THUYẾT MINH THIẾT KẾ HỆ THỐNG CẤP THOÁT NƯỚC

1. Giới thiệu chung

Thuyết minh thiết kế hệ thống cấp thoát nước là một phần quan trọng trong hồ sơ thiết kế kỹ thuật công trình, nhằm trình bày toàn bộ cơ sở thiết kế, phương án kỹ thuật, các thông số tính toán và giải pháp lựa chọn thiết bị cho hệ thống cấp nước và thoát nước.

Hệ thống cấp thoát nước được thiết kế với mục tiêu đảm bảo cung cấp đầy đủ nước cho nhu cầu sinh hoạt, sản xuất và phòng cháy chữa cháy, đồng thời thu gom và thoát nước thải, nước mưa một cách hiệu quả, an toàn, không gây ô nhiễm môi trường và phù hợp với điều kiện thực tế của công trình.

Table of Contents

Giải pháp thiết kế được lựa chọn trên cơ sở tối ưu về kỹ thuật, kinh tế, đồng thời đảm bảo tính khả thi trong thi công và thuận tiện trong quá trình vận hành, bảo trì sau này.

2. Thông tin chung về công trình

Tên công trình: …
Địa điểm xây dựng: …
Quy mô: … tầng, tổng diện tích sàn … m²
Chức năng công trình: Nhà ở/Khách sạn/Nhà xưởng/Văn phòng…
Chủ đầu tư: …
Đơn vị tư vấn thiết kế: …

Công trình được thiết kế theo tiêu chuẩn hiện hành, đáp ứng đầy đủ yêu cầu sử dụng và phù hợp với quy hoạch khu vực.

3. Cơ sở thiết kế

3.1 Hồ sơ và tài liệu tham chiếu

Hồ sơ thiết kế kiến trúc và kết cấu đã được phê duyệt
Nhiệm vụ thiết kế do chủ đầu tư cung cấp
Hồ sơ khảo sát địa hình, địa chất công trình
Dữ liệu về nguồn cấp nước và hệ thống thoát nước khu vực

3.2 Quy chuẩn và tiêu chuẩn áp dụng

Hệ thống cấp thoát nước được thiết kế theo các tiêu chuẩn và quy chuẩn sau:

TCVN 4513: Cấp nước bên trong công trình
TCVN 4474: Thoát nước bên trong công trình
QCVN 07: Quy chuẩn hạ tầng kỹ thuật đô thị
Tiêu chuẩn phòng cháy chữa cháy hiện hành

Ngoài ra, trong trường hợp cần thiết, có thể tham khảo các tiêu chuẩn quốc tế nhằm nâng cao hiệu quả thiết kế.

4. Phạm vi và nội dung thiết kế

Phạm vi thiết kế hệ thống cấp thoát nước bao gồm:

Domestic water supply system
Hệ thống cấp nước chữa cháy (nếu có yêu cầu)
Hệ thống thoát nước thải sinh hoạt
Hệ thống thoát nước mưa

Các hệ thống được thiết kế đồng bộ với kiến trúc, kết cấu và các hệ thống kỹ thuật khác nhằm đảm bảo tính thống nhất và hiệu quả vận hành.

5. Thiết kế hệ thống cấp nước

5.1 Nguồn cấp nước

Nguồn nước cấp cho công trình được lấy từ hệ thống cấp nước khu vực. Tại điểm đấu nối, áp lực và lưu lượng nước được kiểm tra để đảm bảo đáp ứng yêu cầu vận hành của hệ thống.

Trong trường hợp áp lực không đảm bảo, hệ thống được thiết kế bổ sung bể chứa trung gian và trạm bơm tăng áp nhằm đảm bảo cấp nước liên tục và ổn định đến tất cả các điểm sử dụng.

5.2 Nhu cầu sử dụng nước

Nhu cầu sử dụng nước được xác định dựa trên:

Quy mô dân số hoặc số lượng người sử dụng
Tiêu chuẩn cấp nước theo loại công trình
Hệ số không điều hòa theo giờ và theo ngày

Lưu lượng cấp nước ngày đêm được tính toán làm cơ sở cho việc lựa chọn dung tích bể chứa và công suất bơm.

Ngoài ra, hệ thống còn được tính toán dự phòng nhằm đảm bảo hoạt động ổn định trong các điều kiện sử dụng cao điểm.

5.3 Phương án cấp nước

Hệ thống cấp nước được thiết kế theo sơ đồ:

Nguồn cấp → Bể chứa → Bơm tăng áp → Mạng lưới ống → Thiết bị sử dụng

Mạng lưới đường ống được bố trí hợp lý theo phương án nhánh hoặc vòng, đảm bảo cấp nước ổn định, hạn chế tổn thất áp lực và thuận tiện cho việc bảo trì.

5.4 Lựa chọn thiết bị và vật liệu

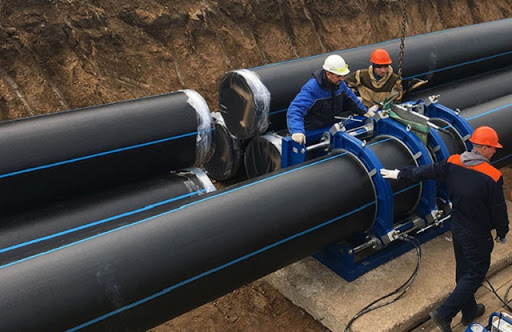

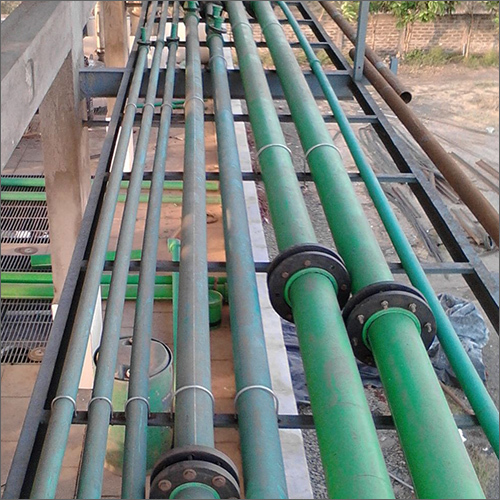

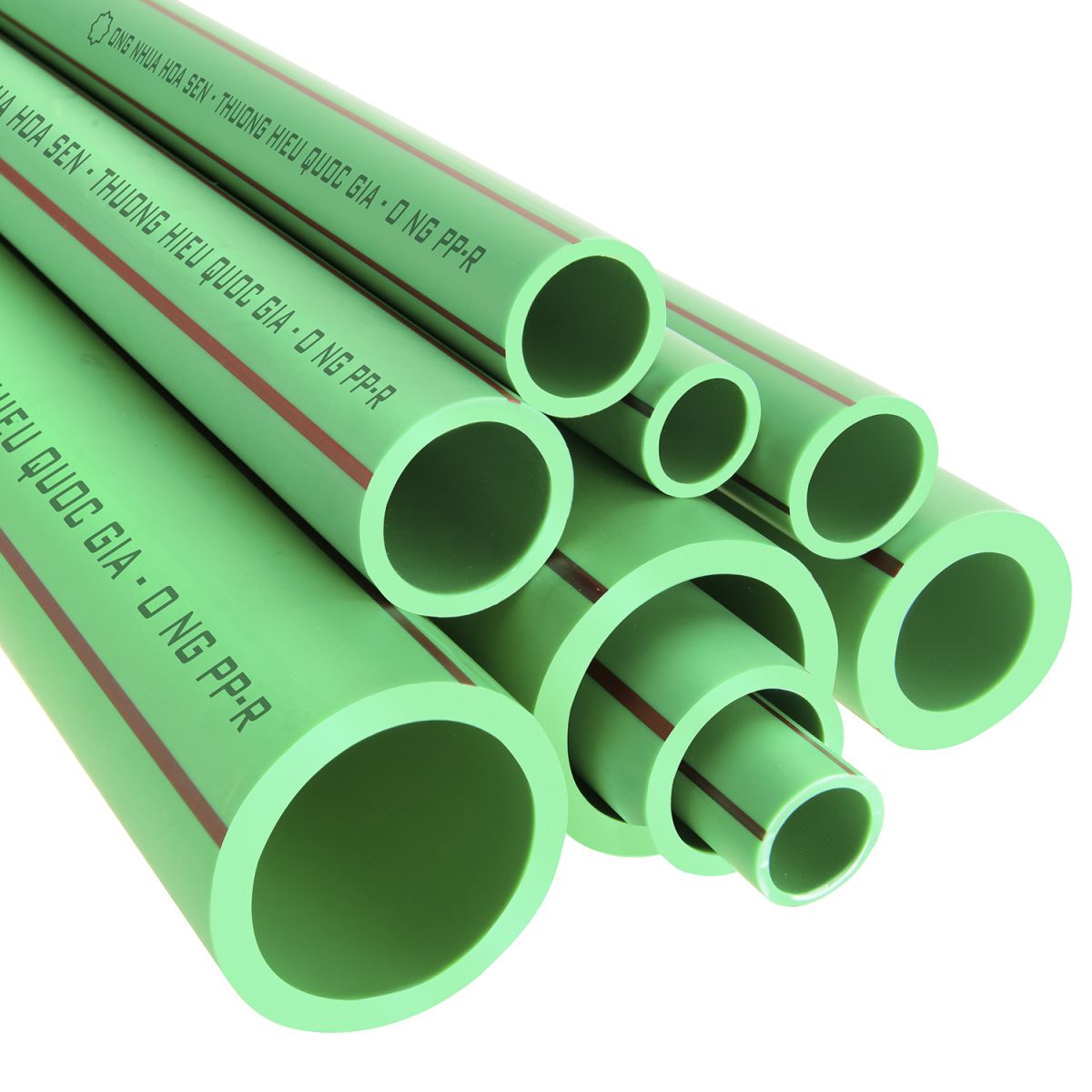

Đường ống cấp nước sử dụng vật liệu PPR, PVC hoặc HDPE phù hợp với tiêu chuẩn kỹ thuật
Các loại van như van khóa, van một chiều, van giảm áp được bố trí tại các vị trí cần thiết
Bơm nước được lựa chọn theo lưu lượng và cột áp tính toán
Bể chứa nước được thiết kế đảm bảo dung tích và yêu cầu vệ sinh

Tất cả thiết bị và vật tư được lựa chọn từ các nhà sản xuất uy tín, đảm bảo chất lượng và tuổi thọ cao.

5.5 Tính toán thủy lực hệ thống cấp nước

Hệ thống được tính toán nhằm đảm bảo:

Lưu lượng cấp nước đầy đủ tại các điểm sử dụng
Áp lực nước tối thiểu tại thiết bị
Vận tốc dòng chảy trong ống nằm trong giới hạn cho phép
Tổn thất áp lực không vượt quá giá trị tính toán

Đường kính ống được lựa chọn trên cơ sở cân bằng giữa hiệu quả kinh tế và yêu cầu kỹ thuật.

6. Thiết kế hệ thống thoát nước

6.1 Nguyên tắc thiết kế

Hệ thống thoát nước được thiết kế đảm bảo:

Thoát nước nhanh chóng, không gây ứ đọng
Không phát sinh mùi hôi trong quá trình sử dụng
Đảm bảo vệ sinh môi trường
Thuận tiện cho việc kiểm tra, bảo trì

6.2 Hệ thống thoát nước thải sinh hoạt

Nước thải từ các thiết bị vệ sinh được thu gom thông qua hệ thống ống thoát đứng và ống thoát ngang, sau đó dẫn về bể tự hoại hoặc hệ thống xử lý tập trung.

Đường ống thoát nước được thiết kế với độ dốc phù hợp nhằm đảm bảo khả năng tự chảy, hạn chế tắc nghẽn.

Tại các thiết bị vệ sinh đều bố trí xi phông nhằm ngăn mùi và đảm bảo vệ sinh.

6.3 Hệ thống thông khí

Hệ thống thông khí được bố trí nhằm cân bằng áp suất trong đường ống, giúp nước thoát nhanh và ổn định.

Ống thông khí được dẫn lên mái và bố trí hợp lý, tránh ảnh hưởng đến mỹ quan và môi trường xung quanh.

6.4 Hệ thống thoát nước mưa

Nước mưa trên mái được thu qua các phễu thu và dẫn xuống hệ thống ống đứng.

Lưu lượng nước mưa được tính toán dựa trên:

Diện tích mái
Cường độ mưa thiết kế

Hệ thống được thiết kế đảm bảo không xảy ra tình trạng tràn nước hoặc ngập úng trong khu vực công trình.

7. Tính toán kỹ thuật

Các thông số chính được tính toán bao gồm:

Lưu lượng cấp nước sinh hoạt
Lưu lượng nước thải
Đường kính ống cấp và thoát nước
Cột áp và công suất bơm
Dung tích bể chứa nước

Các tính toán được thực hiện theo tiêu chuẩn hiện hành, đảm bảo độ chính xác và phù hợp với điều kiện thực tế.

8. Giải pháp bố trí và thi công

Hệ thống đường ống được bố trí:

Đi theo trục kỹ thuật, hộp gen hoặc trần kỹ thuật
Hạn chế giao cắt với các hệ thống khác
Đảm bảo khoảng cách kỹ thuật theo quy định

Giải pháp thi công được lựa chọn nhằm:

Dễ dàng lắp đặt
Đảm bảo an toàn lao động
Giảm thiểu ảnh hưởng đến kết cấu công trình

9. Giải pháp vận hành và bảo trì

Hệ thống được thiết kế nhằm:

Dễ dàng kiểm tra và sửa chữa
Có thể cô lập từng khu vực khi cần thiết
Giảm thiểu thất thoát nước

Các thiết bị như van khóa, hố ga, cửa thăm được bố trí tại các vị trí thuận tiện cho việc vận hành.

10. Yêu cầu về môi trường và vệ sinh

Hệ thống cấp thoát nước đảm bảo:

Không gây ô nhiễm nguồn nước
Nước thải được xử lý đạt tiêu chuẩn trước khi xả ra môi trường
Hạn chế tối đa rò rỉ và thất thoát

Các giải pháp thiết kế được lựa chọn nhằm bảo vệ môi trường và đảm bảo phát triển bền vững.

11. Đánh giá hiệu quả kỹ thuật và kinh tế

Phương án thiết kế được lựa chọn đảm bảo:

Hiệu quả kỹ thuật cao
Chi phí đầu tư hợp lý
Tiết kiệm năng lượng trong vận hành
Tuổi thọ hệ thống lâu dài

Việc tối ưu thiết kế giúp giảm chi phí vận hành và nâng cao hiệu quả sử dụng công trình.

12. Kết luận

Hệ thống cấp thoát nước của công trình được thiết kế đồng bộ, tuân thủ các tiêu chuẩn và quy chuẩn hiện hành, đảm bảo đáp ứng đầy đủ nhu cầu sử dụng và yêu cầu kỹ thuật.

Giải pháp thiết kế mang tính khả thi cao, phù hợp với điều kiện thực tế, đồng thời đảm bảo hiệu quả kinh tế và thuận tiện trong quá trình thi công, vận hành và bảo trì lâu dài.
