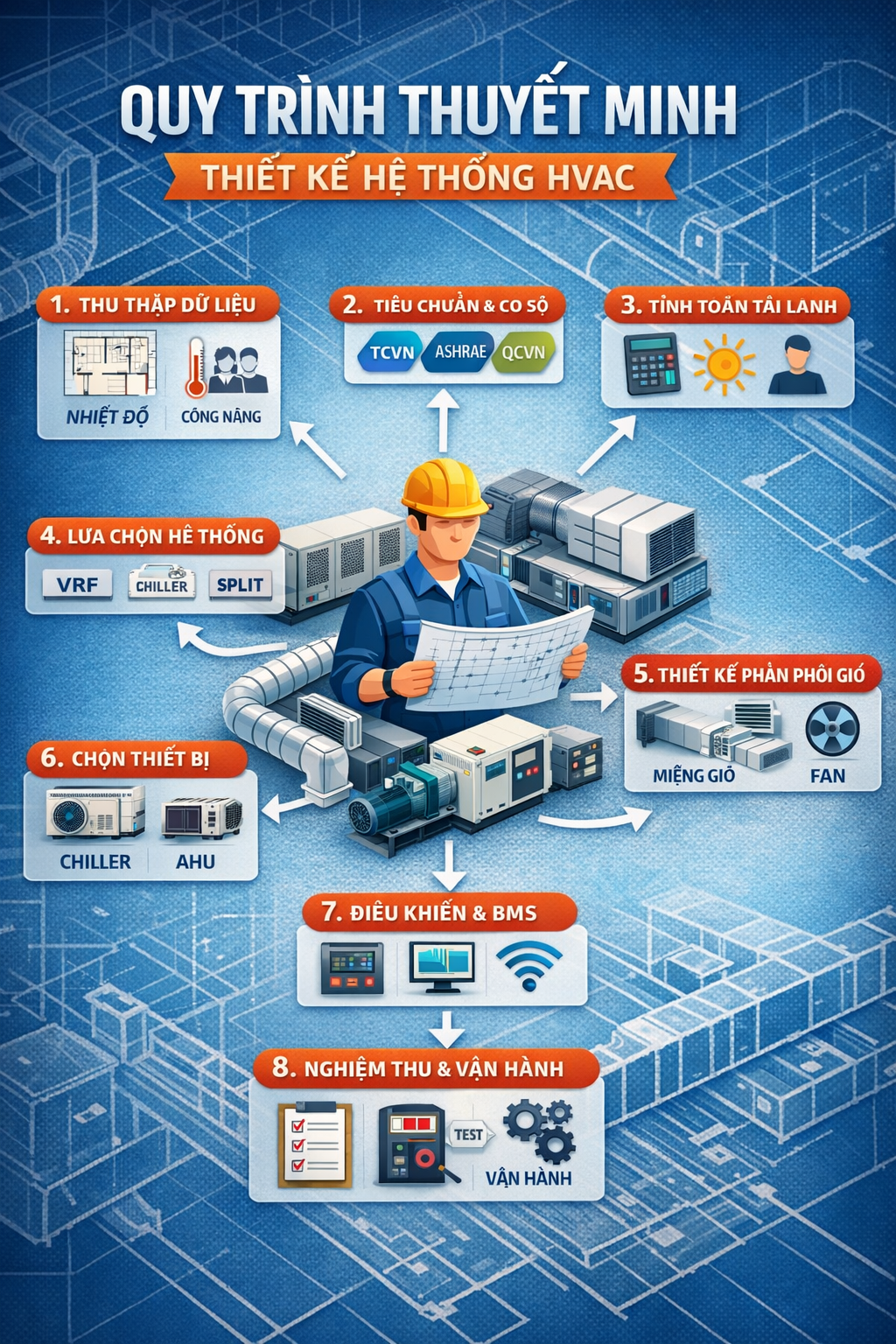

QUY TRÌNH LẬP THUYẾT MINH TRONG THIẾT KẾ HVAC
Hướng dẫn đầy đủ, chuẩn kỹ thuật
1. Giới thiệu chung
Trong quá trình thiết kế hệ thống HVAC (Heating, Ventilation and Air Conditioning), bản vẽ kỹ thuật chỉ phản ánh hình học và bố trí thiết bị, trong khi bản thuyết minh thiết kế HVAC đóng vai trò giải thích toàn bộ cơ sở tính toán, nguyên lý vận hành và định hướng kỹ thuật của hệ thống.
Một bản thuyết minh được xây dựng đúng quy trình không chỉ giúp:
- Làm rõ phương án thiết kế
- Đồng bộ giữa thiết kế và thi công
- Hỗ trợ kiểm tra, thẩm định và nghiệm thu
mà còn là cơ sở quan trọng để vận hành và bảo trì hệ thống sau này.
Do đó, việc nắm vững quy trình thuyết minh khi thiết kế hệ thống HVAC là yêu cầu bắt buộc đối với kỹ sư MEP chuyên nghiệp.
2. Nguyên tắc khi lập thuyết minh HVAC
Trước khi đi vào quy trình cụ thể, cần xác định rõ một số nguyên tắc cốt lõi:
- Tính logic: Nội dung phải được trình bày theo trình tự từ tổng quan đến chi tiết
- Tính đồng bộ: Số liệu trong thuyết minh phải khớp hoàn toàn với bản vẽ
- Tính kỹ thuật: Mọi nhận định đều cần có cơ sở tính toán hoặc tiêu chuẩn
- Tính rõ ràng: Tránh diễn đạt chung chung, ưu tiên bảng biểu và số liệu cụ thể
Ngoài ra, để tối ưu SEO khi sử dụng nội dung này trên website, cần duy trì mật độ từ khóa hợp lý như:
“thiết kế HVAC”, “thuyết minh HVAC”, “tính toán tải lạnh”, “hệ thống điều hòa không khí”…
3. Quy trình lập thuyết minh trong thiết kế hệ thống HVAC
3.1. Thu thập dữ liệu đầu vào thiết kế
Bước đầu tiên và quan trọng nhất trong quy trình thuyết minh là thu thập đầy đủ thông tin đầu vào. Đây là cơ sở để đảm bảo mọi tính toán và lựa chọn sau này là chính xác.
Các dữ liệu cần thiết bao gồm:
- Hồ sơ kiến trúc: mặt bằng, mặt đứng, mặt cắt, chiều cao trần
- Công năng sử dụng: văn phòng, khách sạn, bệnh viện, nhà xưởng…
- Mật độ người và tải thiết bị
- Điều kiện khí hậu khu vực: nhiệt độ, độ ẩm, bức xạ mặt trời
- Yêu cầu của chủ đầu tư: mức độ tiện nghi, tiêu chuẩn áp dụng, ngân sách
Trong thuyết minh, phần này cần được trình bày ngắn gọn nhưng đầy đủ, vì đây chính là nền tảng cho toàn bộ quá trình thiết kế HVAC.
-
QUY TRÌNH LẬP THUYẾT MINH TRONG THIẾT KẾ HVAC
3.2. Xác định tiêu chuẩn và cơ sở thiết kế
Sau khi có dữ liệu đầu vào, bước tiếp theo là xác định hệ thống tiêu chuẩn áp dụng. Đây là nội dung bắt buộc trong mọi bản thuyết minh HVAC.
Các tiêu chuẩn thường được sử dụng bao gồm:
- Tiêu chuẩn Việt Nam (TCVN) về thông gió và điều hòa không khí
- ASHRAE (Mỹ) – tiêu chuẩn phổ biến nhất trong HVAC
- SMACNA – tiêu chuẩn thiết kế và thi công ống gió
- QCVN – quy chuẩn xây dựng và năng lượng
Ngoài ra, cần nêu rõ:
- Điều kiện thiết kế trong nhà (nhiệt độ, độ ẩm)
- Điều kiện ngoài trời (theo vùng khí hậu)
Phần này giúp đảm bảo thiết kế có cơ sở pháp lý và kỹ thuật rõ ràng.
3.3. Tính toán tải lạnh
Đây là phần cốt lõi trong toàn bộ thuyết minh HVAC, quyết định quy mô và cấu hình hệ thống.
Nội dung cần trình bày:
- Các thành phần tải lạnh:
- Tải từ con người
- Tải từ thiết bị
- Tải từ ánh nắng
- Tải từ không khí tươi
- Phương pháp tính toán:
- Phương pháp CLTD
- Phương pháp RTS
- Hoặc sử dụng phần mềm chuyên dụng (HAP, Trace…)
- Kết quả tính toán:
- Tải lạnh từng khu vực
- Tổng tải lạnh toàn công trình
Nên trình bày dưới dạng bảng để dễ kiểm tra và đối chiếu.
3.4. Lựa chọn phương án hệ thống HVAC
Dựa trên kết quả tải lạnh, kỹ sư tiến hành lựa chọn hệ thống phù hợp.
Các phương án phổ biến:
- Hệ VRV/VRF
- Hệ Chiller
- Hệ điều hòa cục bộ (Split, Multi)
- Rooftop hoặc Packaged unit
Trong thuyết minh, cần phân tích:
- Ưu nhược điểm từng phương án
- So sánh về chi phí đầu tư và vận hành
- Mức độ phù hợp với công năng
Sau đó đưa ra phương án được lựa chọn cùng với lý do cụ thể.
3.5. Thiết kế hệ thống phân phối không khí
Phần này mô tả chi tiết cách hệ thống cung cấp và thu hồi không khí.
Nội dung bao gồm:
- Xác định lưu lượng gió cho từng khu vực
- Thiết kế kích thước ống gió
- Tính toán tổn thất áp suất
- Lựa chọn quạt
Ngoài ra cần trình bày:
- Bố trí miệng gió (cấp, hồi, thải)
- Giải pháp tiêu âm
- Cách nhiệt ống gió
Đây là phần liên kết trực tiếp với bản vẽ thi công.
3.6. Thiết kế hệ thống nước lạnh (đối với chiller)
Nếu sử dụng hệ chiller, cần bổ sung phần thiết kế hệ thống nước lạnh.
Bao gồm:
- Tính toán lưu lượng nước
- Lựa chọn đường kính ống
- Tính tổn thất áp lực
- Lựa chọn bơm
Ngoài ra cần mô tả:
- Sơ đồ nguyên lý hệ thống
- Cách bố trí thiết bị
3.7. Lựa chọn thiết bị HVAC
Trong phần này, thuyết minh cần liệt kê và mô tả các thiết bị chính:
- Chiller
- AHU (Air Handling Unit)
- FCU (Fan Coil Unit)
- Dàn nóng VRV
Các thông số cần nêu:
- Công suất
- Lưu lượng
- Điện năng tiêu thụ
Ngoài ra, có thể đưa ra model tham khảo để phục vụ dự toán và thi công.
3.8. Thiết kế hệ thống thông gió
Hệ thống HVAC không chỉ bao gồm điều hòa mà còn cả thông gió.
Cần trình bày rõ:
- Thông gió tươi cho khu vực sử dụng
- Thông gió hút cho toilet, bếp
- Thông gió tầng hầm
- Hệ thống hút khói và tăng áp (nếu có)
Lưu lượng gió cần tuân theo tiêu chuẩn đã nêu ở phần trước.
3.9. Hệ thống điều khiển và tự động hóa
Phần này mô tả cách hệ thống HVAC được vận hành.
Bao gồm:
- Nguyên lý điều khiển (ON/OFF, inverter)
- Hệ thống BMS (Building Management System)
- Cảm biến nhiệt độ, độ ẩm, CO₂
Ngoài ra, cần mô tả khả năng:
- Giám sát từ xa
- Tối ưu năng lượng
3.10. Đánh giá hiệu quả năng lượng
Một thiết kế HVAC hiện đại không thể thiếu phần đánh giá năng lượng.
Nội dung bao gồm:
- Chỉ số hiệu suất (COP, EER)
- Điện năng tiêu thụ dự kiến
- Giải pháp tiết kiệm năng lượng
Ví dụ:
- Sử dụng biến tần
- Thu hồi nhiệt
- Điều khiển thông minh
3.11. Biện pháp thi công và lắp đặt
Mặc dù không phải là bản biện pháp thi công chi tiết, nhưng thuyết minh vẫn cần đề cập đến các nguyên tắc chính:
- Lắp đặt thiết bị đúng kỹ thuật
- Thi công ống gió đảm bảo kín khí
- Kiểm tra áp lực đường ống
Phần này giúp định hướng cho đơn vị thi công.
3.12. Kiểm tra, nghiệm thu và vận hành
Cuối cùng, thuyết minh cần mô tả quy trình:
- Kiểm tra hệ thống (test áp, test rò rỉ)
- Cân chỉnh gió (air balancing)
- Chạy thử hệ thống
- Bàn giao và hướng dẫn vận hành
4. Cấu trúc chuẩn của thuyết minh HVAC
Một bản thuyết minh hoàn chỉnh thường bao gồm:
- Giới thiệu chung
- Cơ sở thiết kế
- Tiêu chuẩn áp dụng
- Tính toán tải lạnh
- Lựa chọn hệ thống
- Thiết kế chi tiết
- Lựa chọn thiết bị
- Điều khiển
- Hiệu quả năng lượng
- Thi công và nghiệm thu
5. Kinh nghiệm nâng cao chất lượng thuyết minh HVAC
Để bản thuyết minh đạt chất lượng cao, kỹ sư cần:
- Luôn kiểm tra chéo với bản vẽ
- Sử dụng bảng biểu thay cho mô tả dài dòng
- Tránh sao chép mẫu mà không điều chỉnh
- Cập nhật tiêu chuẩn mới nhất
- Sử dụng phần mềm hỗ trợ tính toán
6. Kết luận về quy trình lập thuyết minh trong thiết kế HVAC
Quy trình thuyết minh khi thiết kế hệ thống HVAC không chỉ là một bước bắt buộc trong hồ sơ kỹ thuật mà còn là công cụ thể hiện năng lực của đơn vị thiết kế.
Một bản thuyết minh rõ ràng, logic và đầy đủ sẽ giúp:
- Đảm bảo tính chính xác của thiết kế
- Tăng hiệu quả phối hợp giữa các bên
- Giảm thiểu sai sót trong thi công
- Hỗ trợ vận hành lâu dài
Việc chuẩn hóa quy trình thuyết minh HVAC chính là chìa khóa để nâng cao chất lượng hồ sơ, tối ưu hiệu quả dự án và đáp ứng các yêu cầu ngày càng cao trong ngành cơ điện.\
