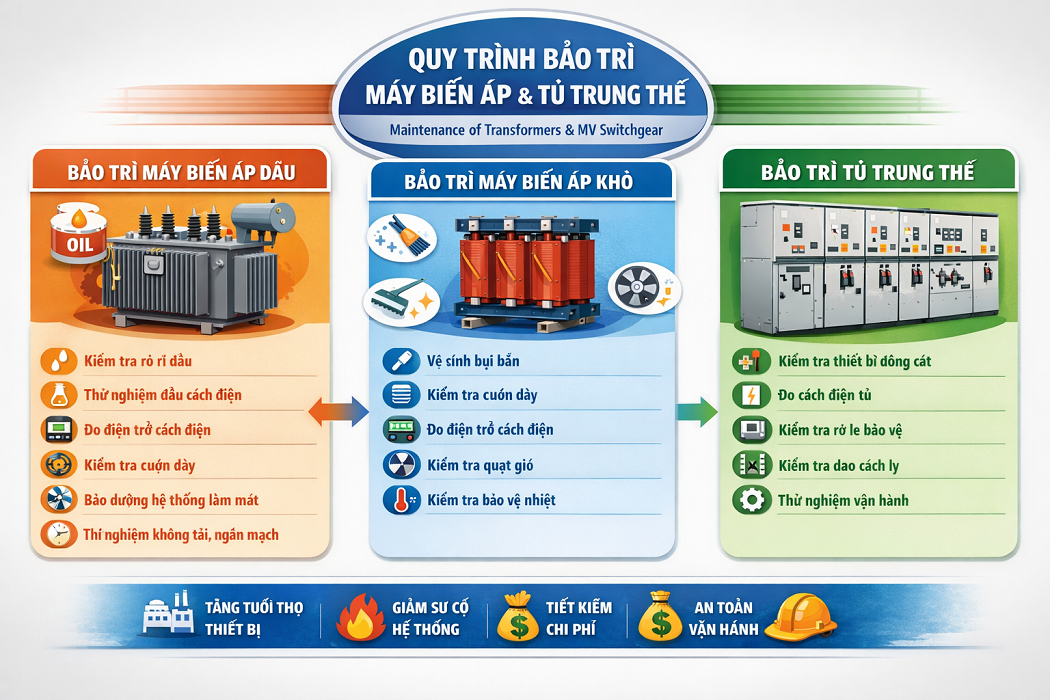

QUY TRÌNH BẢO TRÌ MÁY BIẾN ÁP & TỦ TRUNG THẾ CHUẨN KỸ THUẬT
– HƯỚNG DẪN CHI TIẾT TỪ A–Z
Trong hệ thống điện công nghiệp và tòa nhà, máy biến áp và tủ trung thế là hai thành phần đóng vai trò then chốt, đảm bảo việc truyền tải và phân phối điện năng được thực hiện an toàn, ổn định và liên tục. Tuy nhiên, trong quá trình vận hành, các thiết bị này luôn chịu tác động của nhiệt độ, tải điện, môi trường bụi bẩn, độ ẩm và quá trình lão hóa tự nhiên.
Chính vì vậy, việc xây dựng quy trình bảo trì máy biến áp và tủ trung thế một cách bài bản, khoa học và đúng tiêu chuẩn kỹ thuật là yếu tố bắt buộc giúp hạn chế sự cố, giảm chi phí vận hành và kéo dài tuổi thọ thiết bị.
Bài viết dưới đây sẽ trình bày chi tiết, tách riêng từng quy trình cho từng loại thiết bị, đồng thời bổ sung các kinh nghiệm thực tế giúp bạn áp dụng hiệu quả.
1. TỔNG QUAN VỀ BẢO TRÌ HỆ THỐNG ĐIỆN TRUNG – HẠ THẾ
1.1. Vai trò của bảo trì định kỳ
Bảo trì không chỉ giúp phát hiện sự cố mà còn đóng vai trò phòng ngừa rủi ro. Đối với hệ thống điện, đặc biệt là máy biến áp và tủ trung thế, việc bảo trì định kỳ mang lại nhiều lợi ích quan trọng:
- Đảm bảo cung cấp điện liên tục cho sản xuất và vận hành
- Hạn chế sự cố nghiêm trọng như cháy nổ, phóng điện
- Tối ưu hiệu suất làm việc của thiết bị
- Giảm chi phí sửa chữa và thay thế
1.2. Phân loại thiết bị cần bảo trì
Trong một trạm điện điển hình, các thiết bị chính cần bảo trì bao gồm:
- Máy biến áp dầu
- Máy biến áp khô
- Tủ trung thế (RMU, tủ GIS, tủ hợp bộ)
- Hệ thống cáp điện và tiếp địa
2. QUY TRÌNH BẢO TRÌ MÁY BIẾN ÁP DẦU
Máy biến áp dầu là loại phổ biến trong nhà máy và trạm biến áp ngoài trời, do có khả năng chịu tải cao và tản nhiệt tốt. Tuy nhiên, loại thiết bị này yêu cầu bảo trì nghiêm ngặt do liên quan đến dầu cách điện.
2.1. Chuẩn bị trước khi bảo trì
Trước khi tiến hành bảo trì, cần thực hiện đầy đủ các bước sau:
- Lập kế hoạch bảo trì chi tiết
- Cắt điện và cô lập thiết bị hoàn toàn
- Treo biển cảnh báo và thực hiện tiếp địa
- Chuẩn bị thiết bị đo, dụng cụ và nhân sự
Việc chuẩn bị kỹ lưỡng giúp đảm bảo an toàn tuyệt đối và tránh sai sót trong quá trình thực hiện.
2.2. Kiểm tra bên ngoài máy biến áp dầu
- Kiểm tra vỏ máy, phát hiện rò rỉ dầu
- Quan sát mức dầu qua kính báo
- Kiểm tra sứ cách điện, đầu cáp
- Kiểm tra hệ thống tiếp địa
Các dấu hiệu như dầu rò rỉ, sứ bẩn hoặc nứt có thể là nguyên nhân gây sự cố nghiêm trọng nếu không xử lý kịp thời.
2.3. Vệ sinh và bảo dưỡng
- Vệ sinh bề mặt máy và cánh tản nhiệt
- Làm sạch bụi bẩn trên sứ cách điện
- Kiểm tra và vệ sinh bộ tản nhiệt
Việc vệ sinh giúp cải thiện khả năng tản nhiệt và giảm nguy cơ phóng điện bề mặt.
2.4. Kiểm tra và xử lý dầu cách điện
Đây là bước quan trọng nhất trong bảo trì máy biến áp dầu.
Nội dung kiểm tra:
- Mức dầu và màu sắc dầu
- Điện áp đánh thủng
- Hàm lượng nước
- Phân tích khí hòa tan (DGA)
Biện pháp xử lý:
- Lọc dầu nếu bị nhiễm bẩn
- Sấy dầu để giảm độ ẩm
- Thay dầu khi không đạt tiêu chuẩn
2.5. Kiểm tra cuộn dây và cách điện
- Đo điện trở cách điện bằng Megger
- Đo điện trở cuộn dây
- Kiểm tra tổn hao điện môi
Các thông số này giúp đánh giá chính xác tình trạng bên trong của máy biến áp.
2.6. Kiểm tra hệ thống làm mát
- Kiểm tra quạt làm mát
- Kiểm tra bơm dầu (nếu có)
- Đảm bảo két tản nhiệt hoạt động tốt
Nếu hệ thống làm mát hoạt động kém, máy biến áp sẽ dễ bị quá nhiệt.
2.7. Kiểm tra thiết bị bảo vệ
- Rơ le Buchholz
- Rơ le nhiệt
- Đồng hồ đo mức dầu, nhiệt độ
Các thiết bị này cần được kiểm tra định kỳ để đảm bảo phản ứng kịp thời khi có sự cố.
2.8. Thí nghiệm và nghiệm thu
- Thí nghiệm không tải
- Thí nghiệm ngắn mạch
- Đo tỷ số biến áp
Sau khi hoàn tất, tiến hành đóng điện thử nghiệm và ghi nhận thông số vận hành.

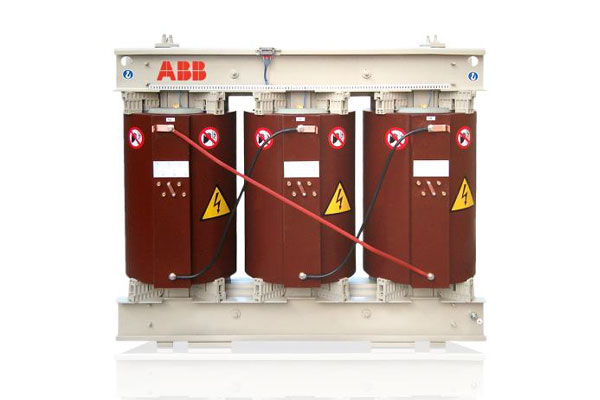

3. QUY TRÌNH BẢO TRÌ MÁY BIẾN ÁP KHÔ
Máy biến áp khô thường được sử dụng trong tòa nhà, trung tâm thương mại do không sử dụng dầu và an toàn hơn về cháy nổ.
3.1. Đặc điểm cần lưu ý
Máy biến áp khô rất nhạy cảm với bụi bẩn và độ ẩm, do đó cần chú trọng vệ sinh và thông gió.
3.2. Kiểm tra tổng thể
- Kiểm tra cuộn dây đúc epoxy
- Kiểm tra khung cơ khí
- Kiểm tra đầu nối điện
3.3. Vệ sinh thiết bị
- Dùng khí nén hoặc máy hút bụi chuyên dụng
- Làm sạch khe thông gió
- Tránh sử dụng nước hoặc hóa chất gây ảnh hưởng cách điện
3.4. Kiểm tra hệ thống làm mát
- Kiểm tra quạt gió
- Đảm bảo luồng khí lưu thông tốt
- Kiểm tra cảm biến nhiệt
3.5. Đo kiểm điện
- Đo điện trở cách điện
- Kiểm tra nhiệt độ vận hành
- Phát hiện điểm nóng bằng camera nhiệt
3.6. Kiểm tra bảo vệ
- Rơ le nhiệt
- Hệ thống cảnh báo quá nhiệt
4. QUY TRÌNH BẢO TRÌ TỦ TRUNG THẾ
Tủ trung thế là thiết bị đóng cắt và bảo vệ trong hệ thống điện từ 6kV đến 35kV, có vai trò cực kỳ quan trọng trong vận hành trạm điện.
4.1. Các loại tủ trung thế phổ biến
- Tủ RMU
- Tủ GIS
- Tủ hợp bộ
Mỗi loại có đặc điểm riêng nhưng quy trình bảo trì cơ bản tương tự nhau.
4.2. Công tác chuẩn bị
- Cắt điện hoàn toàn
- Kiểm tra không còn điện
- Đặt tiếp địa
- Trang bị bảo hộ đầy đủ
4.3. Kiểm tra cơ khí
- Kiểm tra vỏ tủ, bản lề
- Kiểm tra khóa liên động
- Kiểm tra cơ cấu đóng cắt
4.4. Kiểm tra thiết bị đóng cắt
- Máy cắt trung thế (VCB)
- Dao cách ly
- Cầu chì
Đảm bảo thao tác đóng cắt chính xác và an toàn.
4.5. Kiểm tra cách điện
- Đo điện trở cách điện
- Kiểm tra sứ cách điện
- Kiểm tra khoảng cách pha
4.6. Kiểm tra hệ thống bảo vệ
- Rơ le bảo vệ
- Hệ thống điều khiển
- Mạch tín hiệu
4.7. Vệ sinh và bảo dưỡng
- Làm sạch bụi bẩn
- Kiểm tra điểm tiếp xúc
- Bôi trơn cơ cấu cơ khí
4.8. Thí nghiệm và vận hành thử
- Thử đóng cắt không tải
- Kiểm tra tín hiệu
- Đánh giá hoạt động tổng thể
5. TẦN SUẤT BẢO TRÌ ĐỀ XUẤT
Để đảm bảo hiệu quả vận hành, cần xây dựng kế hoạch bảo trì hợp lý:
- Kiểm tra nhanh: hàng tháng
- Bảo trì định kỳ: 6 tháng/lần
- Đại tu: 1–3 năm/lần
6. TIÊU CHUẨN ÁP DỤNG
- IEC 60076 (máy biến áp)
- IEC 62271 (tủ trung thế)
- TCVN tương đương
- Quy định EVN
7. CÁC SỰ CỐ THƯỜNG GẶP
7.1. Máy biến áp
- Quá nhiệt
- Rò rỉ dầu
- Suy giảm cách điện
7.2. Tủ trung thế
- Phóng điện
- Kẹt cơ cấu đóng cắt
- Hỏng rơ le bảo vệ
8. KINH NGHIỆM NÂNG CAO HIỆU QUẢ BẢO TRÌ
- Ứng dụng giám sát nhiệt online
- Phân tích dữ liệu định kỳ
- Đào tạo nhân sự chuyên sâu
- Chuẩn hóa quy trình vận hành
9. LỢI ÍCH KHI BẢO TRÌ ĐÚNG QUY TRÌNH
- Tăng tuổi thọ thiết bị
- Giảm sự cố hệ thống điện
- Tiết kiệm chi phí vận hành
- Đảm bảo an toàn cho con người
10. KẾT LUẬN
Việc xây dựng và thực hiện quy trình bảo trì máy biến áp dầu, máy biến áp khô và tủ trung thế một cách bài bản, khoa học là yếu tố quan trọng giúp hệ thống điện vận hành ổn định, an toàn và hiệu quả. Trong bối cảnh yêu cầu về độ tin cậy của hệ thống điện ngày càng cao, công tác bảo trì không còn là lựa chọn mà là yêu cầu bắt buộc đối với mọi doanh nghiệp và công trình.
