TIÊU CHÍ KỸ THUẬT HẠNG MỤC ĐIỆN TRONG HỆ THỐNG MEP (ELECTRICAL SPECIFICATION) – HƯỚNG DẪN CHUYÊN SÂU CHO THIẾT KẾ VÀ THI CÔNG
1. Tổng quan về tiêu chí kỹ thuật điện trong hệ thống MEP
Trong các công trình xây dựng hiện đại như tòa nhà cao tầng, trung tâm thương mại, nhà máy công nghiệp hay khu đô thị, hệ thống MEP (Mechanical – Electrical – Plumbing) đóng vai trò cực kỳ quan trọng trong việc đảm bảo công trình có thể vận hành một cách ổn định, an toàn và hiệu quả trong suốt vòng đời sử dụng. Trong đó, hạng mục điện (Electrical) không chỉ là hệ thống cung cấp năng lượng mà còn là nền tảng kết nối và vận hành các hệ thống khác như HVAC, PCCC, thang máy, hệ thống an ninh và hệ thống điều khiển tự động.
Tiêu chí kỹ thuật điện (Electrical Specification) là bộ tài liệu mang tính pháp lý và kỹ thuật, quy định chi tiết toàn bộ các yêu cầu liên quan đến thiết kế, vật tư, lắp đặt, thử nghiệm, nghiệm thu và vận hành hệ thống điện trong một dự án. Một bộ specification đầy đủ và chặt chẽ không chỉ giúp các bên liên quan như tư vấn thiết kế, nhà thầu thi công, giám sát và chủ đầu tư có cùng một chuẩn mực để thực hiện mà còn giúp hạn chế tối đa các sai sót, xung đột kỹ thuật, phát sinh chi phí và rủi ro an toàn trong quá trình thi công và vận hành.
Trong thực tế, nhiều sự cố điện nghiêm trọng như cháy nổ, mất điện diện rộng, hỏng thiết bị hoặc suy giảm tuổi thọ hệ thống đều có nguyên nhân từ việc thiếu hoặc không tuân thủ đúng tiêu chí kỹ thuật. Do đó, việc xây dựng và áp dụng một bộ tiêu chí kỹ thuật điện chuẩn hóa, đầy đủ và cập nhật theo các tiêu chuẩn quốc tế là yêu cầu bắt buộc đối với mọi dự
án chuyên nghiệp.
2. Cấu trúc tổng thể của bộ Electrical Specification theo thực tế dự án
Dựa trên danh mục tài liệu trong file bạn cung cấp (bao gồm các mục như Emergency Lighting, Fire Alarm, Switchboards, MV Switchgear, Cable Systems…), một bộ tiêu chí kỹ thuật điện hoàn chỉnh thường được tổ chức theo cấu trúc logic, từ tổng quát đến chi tiết, bao gồm các nhóm nội dung chính sau:
2.1. Yêu cầu chung (Electrical General Requirements)
Phần này đóng vai trò nền tảng, quy định các nguyên tắc chung áp dụng cho toàn bộ hệ thống điện, bao gồm:
- Danh sách tiêu chuẩn áp dụng như IEC, BS, IEEE, TCVN hoặc các tiêu chuẩn nội bộ của chủ đầu tư
- Điều kiện môi trường vận hành như nhiệt độ, độ ẩm, độ cao, môi trường ăn mòn hoặc nguy cơ cháy nổ
- Yêu cầu về hồ sơ kỹ thuật như shopdrawing, bản vẽ thi công, bản vẽ hoàn công
- Quy định về trình duyệt vật tư, catalogue, chứng chỉ CO/CQ
- Yêu cầu về thử nghiệm, kiểm tra và nghiệm thu
- Quy định về bảo hành, bảo trì và đào tạo vận hành
Một điểm quan trọng trong phần này là yêu cầu tất cả thiết bị phải có nguồn gốc rõ ràng, phù hợp tiêu chuẩn và được phê duyệt trước khi đưa vào sử dụng.
3. Tiêu chí kỹ thuật hệ thống trung thế (Medium Voltage Switchgear)
Hệ thống trung thế là điểm kết nối giữa lưới điện quốc gia và hệ thống điện nội bộ của công trình, do đó yêu cầu kỹ thuật đối với hệ thống này luôn ở mức rất cao.
3.1. Yêu cầu thiết kế và vận hành
Hệ thống trung thế thường hoạt động ở cấp điện áp 22kV hoặc 35kV, với tần số 50Hz, và phải đảm bảo khả năng vận hành liên tục trong điều kiện tải biến động. Thiết kế cần tính toán đầy đủ các yếu tố như dòng ngắn mạch, sụt áp, phối hợp bảo vệ và khả năng mở rộng trong tương lai.
3.2. Thành phần thiết bị chính
- Tủ trung thế dạng RMU hoặc GIS tùy theo quy mô và yêu cầu không gian
- Máy cắt chân không (VCB) có khả năng đóng cắt nhiều lần và độ tin cậy cao
- Relay bảo vệ kỹ thuật số có chức năng bảo vệ quá dòng, chạm đất, mất pha và các sự cố khác
- Biến dòng (CT), biến áp đo lường (VT) phục vụ đo lường và bảo vệ
3.3. Tiêu chuẩn kỹ thuật áp dụng
Thiết bị trung thế phải tuân thủ các tiêu chuẩn như IEC 62271, đảm bảo khả năng chịu dòng ngắn mạch tối thiểu 20kA trong thời gian 1 giây, đồng thời có cấp bảo vệ phù hợp (thường từ IP4X trở lên).
3.4. Yêu cầu lắp đặt
Việc lắp đặt hệ thống trung thế cần được thực hiện trong phòng điện riêng biệt, có hệ thống thông gió, chống cháy và tiếp địa đầy đủ. Khoảng cách an toàn giữa các thiết bị phải tuân thủ tiêu chuẩn nhằm đảm bảo an toàn vận hành và bảo trì.
4. Tiêu chí kỹ thuật máy biến áp (Distribution Transformers)
Máy biến áp đóng vai trò chuyển đổi điện áp từ trung thế xuống hạ thế, cung cấp điện cho toàn bộ phụ tải trong công trình.
4.1. Phân loại và lựa chọn
Có hai loại chính là máy biến áp dầu và máy biến áp khô. Việc lựa chọn loại nào phụ thuộc vào vị trí lắp đặt, yêu cầu an toàn cháy nổ và điều kiện môi trường.
4.2. Yêu cầu kỹ thuật
Máy biến áp phải có hiệu suất cao, tổn hao thấp, độ ồn nhỏ và khả năng chịu quá tải trong thời gian ngắn. Các thông số như điện áp, công suất, tổn hao không tải và có tải phải được xác định rõ trong hồ sơ thiết kế.
4.3. Tiêu chuẩn áp dụng
Thiết bị phải tuân thủ IEC 60076, đồng thời có đầy đủ chứng chỉ thử nghiệm từ nhà sản xuất.
4.4. Yêu cầu lắp đặt và vận hành
Máy biến áp cần được lắp đặt trên nền vững chắc, có hệ thống tiếp địa và bảo vệ chống sét. Đối với máy biến áp dầu, cần có hệ thống thu gom dầu và chống tràn nhằm đảm bảo an toàn môi trường.
5. Tiêu chí kỹ thuật hệ thống tủ điện (Switchboards)
Tủ điện là nơi phân phối điện từ nguồn đến các tải tiêu thụ và đóng vai trò điều khiển, bảo vệ hệ thống.
5.1. Phân loại tủ điện
- Tủ tổng (MDB)
- Tủ phân phối (SDB)
- Tủ điều khiển động cơ (MCC)
5.2. Yêu cầu kỹ thuật
Tủ điện phải được chế tạo từ thép chất lượng cao, sơn tĩnh điện chống ăn mòn, có cấp bảo vệ phù hợp với môi trường lắp đặt. Thanh cái (busbar) phải làm bằng đồng, có khả năng chịu dòng lớn và được bọc cách điện an toàn.
5.3. Thiết bị bên trong
Các thiết bị đóng cắt như ACB, MCCB phải có khả năng bảo vệ quá tải, ngắn mạch và rò điện. Ngoài ra, tủ còn có các thiết bị đo lường, relay và hệ thống điều khiển.
5.4. Kiểm tra và nghiệm thu
Trước khi đưa vào vận hành, tủ điện phải được kiểm tra điện trở cách điện, thử nghiệm đóng cắt và kiểm tra toàn bộ hệ thống đấu nối.
6. Tiêu chí kỹ thuật hệ thống cáp điện (Power Cables and Conductors)
Cáp điện là thành phần truyền tải năng lượng, do đó yêu cầu kỹ thuật phải đảm bảo độ an toàn và độ bền cao.
6.1. Phân loại cáp
- Cáp hạ thế
- Cáp trung thế
- Cáp chống cháy, ít khói, không halogen
6.2. Yêu cầu kỹ thuật
Cáp phải có lõi dẫn điện bằng đồng hoặc nhôm, cách điện XLPE, có khả năng chịu nhiệt và chống cháy lan.
6.3. Tiêu chuẩn áp dụng
IEC 60502, IEC 60332, IEC 60754
6.4. Thi công lắp đặt
Cáp phải được lắp đặt trong máng cáp hoặc ống bảo vệ, đảm bảo bán kính uốn đúng quy định, không bị kéo căng hoặc gập gãy.
7. Tiêu chí kỹ thuật hệ thống chiếu sáng (Lighting System)
Hệ thống chiếu sáng không chỉ phục vụ nhu cầu sử dụng mà còn ảnh hưởng đến thẩm mỹ và hiệu quả năng lượng của công trình.
7.1. Yêu cầu thiết kế
Thiết kế chiếu sáng phải đảm bảo độ rọi phù hợp với từng không gian, đồng thời tối ưu hóa tiêu thụ năng lượng.
7.2. Thiết bị sử dụng
Đèn LED được ưu tiên do hiệu suất cao, tuổi thọ dài và tiết kiệm điện năng.
7.3. Hệ thống điều khiển
Có thể sử dụng công tắc thông thường hoặc hệ thống điều khiển thông minh như DALI để tối ưu vận hành.
8. Hệ thống chiếu sáng sự cố (Emergency Lighting)
Hệ thống này đảm bảo khả năng thoát hiểm an toàn khi xảy ra sự cố mất điện.
8.1. Yêu cầu kỹ thuật
Đèn phải tự động bật khi mất điện và duy trì hoạt động trong thời gian tối thiểu 2 giờ.
8.2. Bố trí lắp đặt
Được lắp tại lối thoát hiểm, cầu thang, hành lang và các khu vực quan trọng.
9. Hệ thống báo cháy (Fire Detection and Alarm)
Hệ thống báo cháy giúp phát hiện sớm và cảnh báo nguy cơ cháy nổ.
9.1. Thành phần
- Tủ trung tâm
- Đầu báo
- Thiết bị cảnh báo
9.2. Tiêu chuẩn
Tuân thủ NFPA và TCVN 5738.
10. Hệ thống chống sét (Lightning Protection)
Hệ thống này bảo vệ công trình khỏi tác động của sét.
10.1. Thành phần
- Kim thu sét
- Dây dẫn sét
- Hệ thống tiếp địa
10.2. Yêu cầu
Điện trở tiếp địa phải nhỏ hơn hoặc bằng 10 Ohm.
11. Hệ thống điện nhẹ (ELV Systems)
Bao gồm các hệ thống như:
- Data
- Telephone
- Security
- Public Address
Yêu cầu quan trọng là chống nhiễu và tách biệt với hệ thống điện lực.

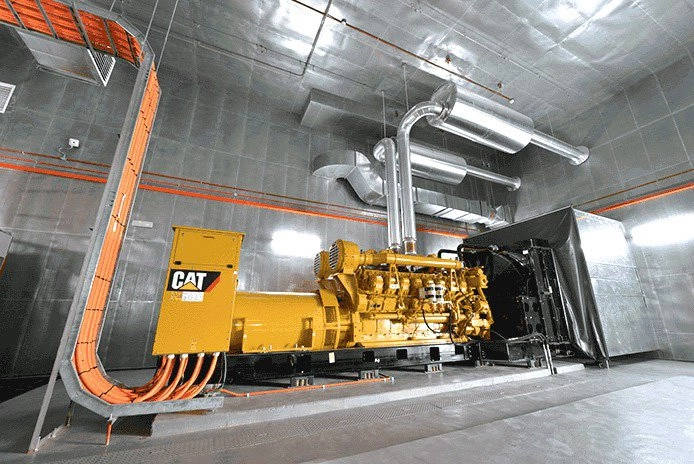

12. Hệ thống máy phát điện (Generating Set)
Máy phát điện đóng vai trò nguồn dự phòng khi mất điện lưới.
12.1. Yêu cầu
Phải tự động khởi động và chuyển nguồn trong thời gian ngắn.
13. Quy trình kiểm tra, nghiệm thu và commissioning
Quy trình này bao gồm kiểm tra lắp đặt, thử nghiệm và chạy thử hệ thống nhằm đảm bảo mọi thiết bị hoạt động đúng thiết kế.
14. An toàn điện và vận hành
An toàn điện là yếu tố bắt buộc, bao gồm việc sử dụng thiết bị bảo hộ, tuân thủ quy trình và kiểm tra định kỳ.
15. Hồ sơ hoàn công
Bao gồm bản vẽ hoàn công, báo cáo thử nghiệm và tài liệu hướng dẫn vận hành.
16. Tải file mẫu Electrical Specification
👉 Link tải file mẫu theo đúng cấu trúc trong hình:
[Tải Electrical Specification Full Bộ – RAR]
17. Kết luận
Việc xây dựng tiêu chí kỹ thuật hạng mục điện trong hệ thống MEP không chỉ là yêu cầu bắt buộc mà còn là yếu tố quyết định đến chất lượng và độ an toàn của toàn bộ công trình. Một bộ Electrical Specification đầy đủ, chi tiết và khoa học sẽ giúp tối ưu thiết kế, kiểm soát thi công và đảm bảo hệ thống vận hành ổn định trong thời gian dài.
