QUY TRÌNH LẮP ĐẶT HỆ THỐNG MÁY LẠNH VRV CHO TÒA NHÀ

1. Tổng quan về hệ thống máy lạnh VRV, VRF và vai trò trong công trình hiện đại

Trong bối cảnh các công trình hiện đại ngày càng yêu cầu cao về hiệu suất vận hành, khả năng tiết kiệm năng lượng cũng như tính linh hoạt trong điều khiển, hệ thống máy lạnh VRV (Variable Refrigerant Volume) đã trở thành một trong những giải pháp điều hòa không khí trung tâm được sử dụng rộng rãi và đánh giá cao bởi các kỹ sư cơ điện (MEP), chủ đầu tư và đơn vị vận hành tòa nhà.

Hệ thống VRV hoạt động dựa trên nguyên lý điều chỉnh lưu lượng môi chất lạnh theo tải nhiệt thực tế của từng khu vực sử dụng, từ đó giúp tối ưu hóa công suất tiêu thụ điện năng, giảm thiểu hao phí năng lượng và nâng cao tuổi thọ thiết bị trong quá trình vận hành lâu dài, đồng thời cho phép kết nối nhiều dàn lạnh với một hoặc nhiều dàn nóng thông qua hệ thống ống đồng phức tạp nhưng linh hoạt.

Table of Contents

Nhờ những ưu điểm vượt trội này, hệ thống VRV được ứng dụng phổ biến trong các loại hình công trình như:

Tòa nhà văn phòng cao tầng yêu cầu kiểm soát nhiệt độ độc lập theo từng phòng
Khách sạn, resort cần vận hành liên tục với hiệu suất cao
Trung tâm thương mại có tải lạnh biến động lớn theo thời gian
Biệt thự cao cấp yêu cầu thẩm mỹ và tiết kiệm không gian
Nhà máy, khu công nghiệp cần độ ổn định và độ bền cao

Tuy nhiên, để hệ thống VRV có thể phát huy tối đa hiệu quả, việc thi công lắp đặt phải tuân thủ quy trình kỹ thuật nghiêm ngặt, đảm bảo đúng tiêu chuẩn của nhà sản xuất cũng như các quy chuẩn kỹ thuật hiện hành.

2. Tầm quan trọng của quy trình lắp đặt hệ thống VRV đúng chuẩn kỹ thuật

Trong thực tế thi công hệ thống HVAC, rất nhiều sự cố phát sinh không đến từ thiết bị mà chủ yếu xuất phát từ việc lắp đặt không đúng quy trình, không kiểm soát tốt chất lượng vật tư hoặc thi công thiếu kinh nghiệm, dẫn đến hàng loạt vấn đề nghiêm trọng trong quá trình vận hành sau này.

Nếu quy trình lắp đặt hệ thống VRV không được thực hiện đúng tiêu chuẩn, hệ thống có thể gặp phải các vấn đề như:

Hiệu suất làm lạnh không đạt yêu cầu thiết kế, gây nóng/lạnh không đều trong các khu vực
Tiêu thụ điện năng tăng cao do hệ thống phải hoạt động quá tải
Rò rỉ môi chất lạnh (gas) làm giảm hiệu suất và gây hư hỏng máy nén
Tắc nghẽn ống nước ngưng gây rò rỉ nước, ảnh hưởng đến trần và nội thất
Tăng chi phí bảo trì, sửa chữa và thay thế thiết bị
Giảm tuổi thọ toàn bộ hệ thống

Chính vì vậy, việc xây dựng và tuân thủ một quy trình lắp đặt chi tiết, khoa học và chuẩn kỹ thuật là yếu tố bắt buộc đối với bất kỳ đơn vị thi công MEP chuyên nghiệp nào.

3. Quy trình lắp đặt hệ thống máy lạnh VRV cho tòa nhà:

3.1. Khảo sát hiện trạng công trình và lập phương án thiết kế thi công

Bước khảo sát hiện trạng đóng vai trò nền tảng trong toàn bộ quy trình lắp đặt hệ thống VRV, bởi mọi sai sót trong giai đoạn này đều có thể kéo theo những hậu quả nghiêm trọng trong các bước thi công và vận hành sau này, đặc biệt là đối với các công trình có quy mô lớn và yêu cầu kỹ thuật cao.

Trong quá trình khảo sát, đội ngũ kỹ sư cần tiến hành đánh giá tổng thể công trình dựa trên nhiều yếu tố kỹ thuật khác nhau, bao gồm:

Diện tích sử dụng và chức năng của từng khu vực nhằm tính toán tải lạnh chính xác
Chiều cao trần, kết cấu dầm sàn để bố trí hệ thống ống và dàn lạnh hợp lý
Vị trí đặt dàn nóng đảm bảo thông thoáng, thuận tiện bảo trì
Tuyến đường ống đồng và ống nước ngưng để tối ưu chiều dài và giảm tổn thất áp suất
Hệ thống điện nguồn, đảm bảo đủ công suất và an toàn
Sự phối hợp với các hệ thống khác như PCCC, thông gió, cấp thoát nước để tránh xung đột kỹ thuật

Sau khi hoàn tất khảo sát, kỹ sư sẽ tiến hành triển khai bản vẽ shopdrawing chi tiết, bao gồm:

Sơ đồ nguyên lý hệ thống VRV
Bản vẽ bố trí dàn nóng – dàn lạnh
Bản vẽ routing đường ống
Bảng tính tải lạnh và lựa chọn thiết bị

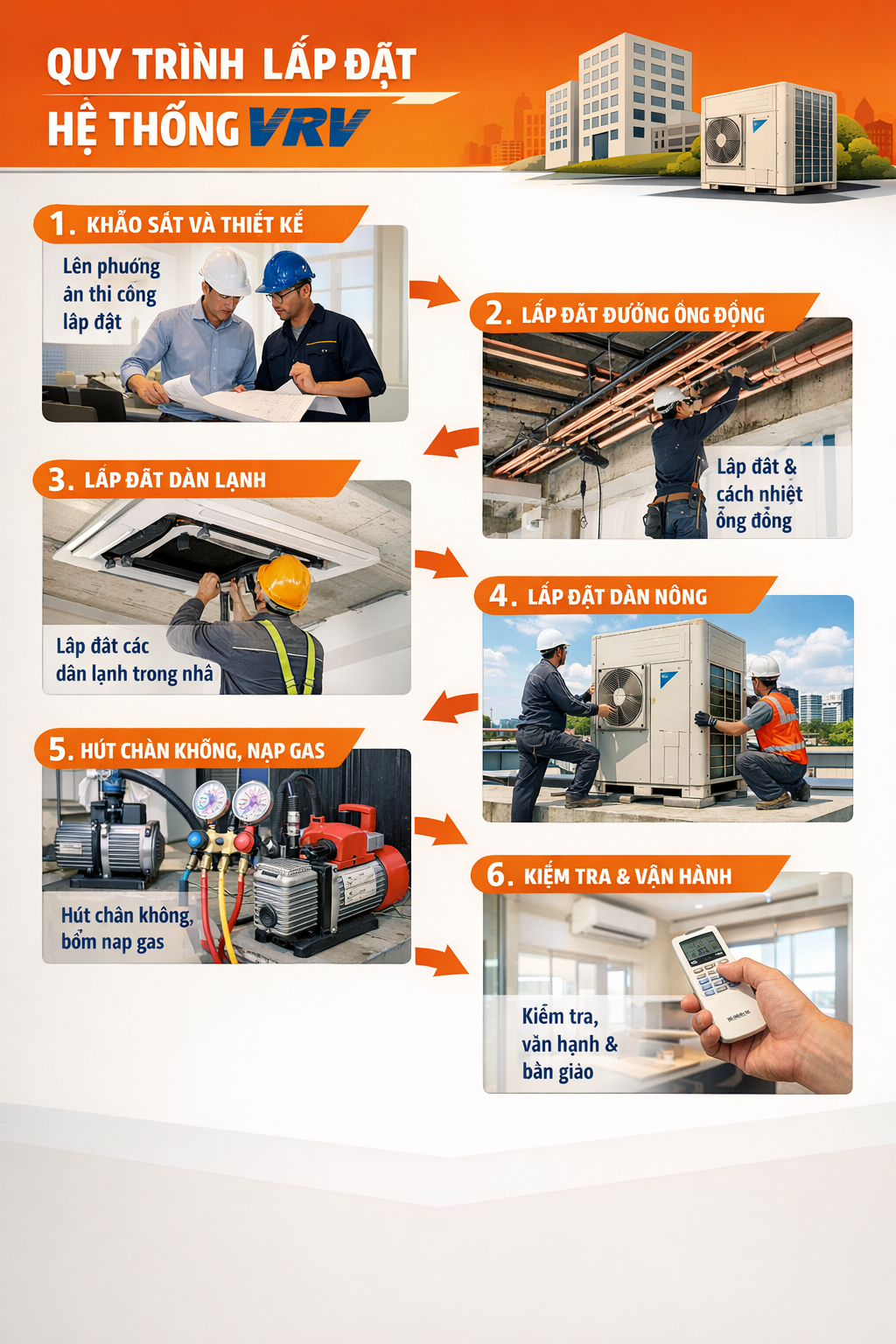

QUY TRÌNH LẮP ĐẶT HỆ THỐNG MÁY LẠNH VRV CHO TÒA NHÀ

3.2. Chuẩn bị vật tư, thiết bị và kiểm soát chất lượng đầu vào

Sau khi có đầy đủ hồ sơ thiết kế, bước tiếp theo là chuẩn bị vật tư và thiết bị theo đúng chủng loại, tiêu chuẩn kỹ thuật và yêu cầu của dự án, đồng thời thực hiện kiểm tra chất lượng đầu vào một cách nghiêm ngặt nhằm đảm bảo không xảy ra sai sót trong quá trình thi công.

Các vật tư chính trong hệ thống VRV bao gồm:

Dàn nóng VRV với công suất phù hợp
Dàn lạnh đa dạng chủng loại như cassette âm trần, nối ống gió, treo tường
Ống đồng dẫn môi chất lạnh với độ dày và tiêu chuẩn phù hợp
Vật liệu bảo ôn cách nhiệt chống thất thoát nhiệt
Ống nước ngưng PVC hoặc PPR
Dây điện nguồn và dây tín hiệu điều khiển
Phụ kiện kết nối, giá đỡ, ty treo

Việc kiểm tra vật tư cần đảm bảo:

Ống đồng không bị móp méo, sạch bên trong
Bảo ôn đạt độ dày tiêu chuẩn, không bị rách
Thiết bị có đầy đủ CO-CQ (chứng nhận xuất xứ và chất lượng)

3.3. Định vị và lắp đặt dàn lạnh theo đúng thiết kế kỹ thuật

Dàn lạnh là thiết bị trực tiếp trao đổi nhiệt với không khí trong phòng, do đó việc lắp đặt dàn lạnh cần được thực hiện một cách chính xác, đảm bảo cả yếu tố kỹ thuật lẫn thẩm mỹ.

Quy trình lắp đặt dàn lạnh bao gồm nhiều bước liên tục, từ định vị vị trí lắp đặt theo bản vẽ, lắp đặt hệ thống treo (ty ren, giá đỡ), cân chỉnh cao độ chính xác cho đến việc cố định thiết bị chắc chắn vào hệ kết cấu trần.

Trong quá trình lắp đặt, cần đặc biệt lưu ý:

Đảm bảo độ dốc của dàn lạnh để nước ngưng có thể thoát tự nhiên
Tránh lắp đặt tại vị trí thổi trực tiếp vào người gây khó chịu
Đảm bảo khoảng không gian bảo trì theo khuyến cáo của nhà sản xuất
Kiểm tra độ cân bằng để tránh rung lắc khi vận hành

3.4. Lắp đặt hệ thống ống đồng dẫn môi chất lạnh (gas)

Hệ thống ống đồng được xem là “mạch máu” của hệ VRV, đóng vai trò dẫn môi chất lạnh từ dàn nóng đến các dàn lạnh và ngược lại, do đó yêu cầu thi công cực kỳ nghiêm ngặt về kỹ thuật.

Quá trình lắp đặt ống đồng bao gồm các bước như cắt ống, làm sạch đầu ống, hàn nối bằng phương pháp hàn đồng với khí bảo vệ nitơ, lắp đặt theo tuyến thiết kế và cố định chắc chắn bằng giá đỡ.

Các yêu cầu kỹ thuật quan trọng cần tuân thủ:

Không để bụi bẩn hoặc hơi ẩm lọt vào bên trong ống
Hàn ống phải sử dụng khí nitơ để tránh oxy hóa bên trong
Đảm bảo bán kính uốn không quá nhỏ gây móp ống
Tuân thủ chiều dài tối đa và chênh lệch cao độ theo tiêu chuẩn hãng

3.5. Lắp đặt hệ thống ống nước ngưng và kiểm soát thoát nước

Trong quá trình hoạt động, dàn lạnh sẽ tạo ra nước ngưng, do đó hệ thống ống nước ngưng cần được thiết kế và lắp đặt đúng kỹ thuật để tránh hiện tượng rò rỉ nước gây ảnh hưởng đến công trình.

Việc thi công ống nước ngưng cần đảm bảo:

Độ dốc tối thiểu để nước chảy tự nhiên
Không có điểm gãy khúc gây tắc nghẽn
Có bẫy nước (P-trap) khi cần thiết
Kiểm tra rò rỉ trước khi hoàn thiện trần

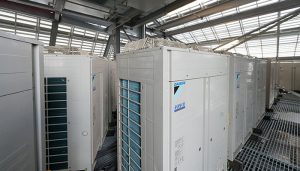

3.6. Lắp đặt dàn nóng VRV và đảm bảo điều kiện vận hành tối ưu

Dàn nóng là trung tâm xử lý của hệ thống VRV, do đó vị trí lắp đặt cần được lựa chọn kỹ lưỡng để đảm bảo hiệu suất hoạt động cũng như độ bền thiết bị trong suốt vòng đời sử dụng.

Các yêu cầu khi lắp đặt dàn nóng bao gồm:

Đặt tại vị trí thông thoáng, không bị che chắn
Tránh ánh nắng trực tiếp hoặc có biện pháp che chắn
Có khoảng cách thông gió theo tiêu chuẩn
Lắp đặt trên bệ chắc chắn, có chống rung

3.7. Lắp đặt hệ thống điện và điều khiển trung tâm

Hệ thống điện và điều khiển đóng vai trò quan trọng trong việc đảm bảo hệ VRV vận hành chính xác, an toàn và hiệu quả, do đó việc đấu nối cần được thực hiện bởi kỹ thuật viên có chuyên môn cao.

Các công việc bao gồm:

Đi dây nguồn và dây tín hiệu theo sơ đồ
Đấu nối đúng cực, đúng thiết bị
Kiểm tra cách điện và tiếp địa

3.8. Thử kín, hút chân không và nạp gas hệ thống

Đây là bước mang tính quyết định đến độ bền và hiệu suất của hệ thống VRV, bởi nếu hệ thống không được làm sạch và loại bỏ hoàn toàn không khí, hơi ẩm trước khi nạp gas, sẽ gây ra hiện tượng đóng băng, ăn mòn và hư hỏng máy nén.

Quy trình bao gồm:

Nén khí nitơ để kiểm tra rò rỉ
Giữ áp trong thời gian quy định
Hút chân không đạt tiêu chuẩn (<500 micron)
Nạp gas theo đúng định lượng

3.9. Chạy thử, kiểm tra vận hành và nghiệm thu hệ thống

Sau khi hoàn tất toàn bộ các bước lắp đặt, hệ thống sẽ được đưa vào chạy thử để kiểm tra toàn diện các thông số vận hành, đảm bảo hệ thống hoạt động ổn định trước khi bàn giao cho chủ đầu tư.

Các thông số cần kiểm tra bao gồm:

Áp suất gas
Nhiệt độ gió cấp – hồi
Dòng điện tiêu thụ
Độ ồn và rung động
Khả năng điều khiển

4. Kinh nghiệm tối ưu hiệu suất hệ VRV sau lắp đặt

Để hệ thống VRV hoạt động hiệu quả lâu dài, cần lưu ý các yếu tố như thiết kế tối ưu chiều dài ống, bố trí dàn nóng hợp lý, thực hiện bảo trì định kỳ và kiểm soát tải lạnh thực tế trong quá trình vận hành.

5. Kết luận

Quy trình lắp đặt hệ thống máy lạnh VRV không chỉ đơn thuần là việc lắp đặt thiết bị mà còn là một chuỗi các bước kỹ thuật phức tạp, đòi hỏi sự phối hợp chặt chẽ giữa thiết kế, thi công và kiểm soát chất lượng, từ đó đảm bảo hệ thống hoạt động ổn định, tiết kiệm năng lượng và đáp ứng đầy đủ các yêu cầu của công trình hiện đại.
